W praktyce patrzę na takie układy przez pryzmat tego, czy potrafią utrzymać decyzję po krótkim impulsie. W elektronice właśnie tak działa układ bistabilny: ma dwa stabilne stany i zmienia je dopiero po wyzwoleniu. Ten artykuł pokazuje, jak to rozumieć bez żargonu, gdzie takie rozwiązania się stosuje i jak odróżnić je od innych układów czasowych.
Najważniejsze fakty o układach dwustanowych w elektronice
- Układ o dwóch stabilnych stanach zapamiętuje ostatnie położenie, dopóki nie dostanie nowego impulsu.
- Najczęściej spotkasz go w przerzutnikach, przełącznikach elektronicznych, blokach pamięci 1-bitowej i układach eliminacji drgań styków.
- O zachowaniu decydują sprzężenie zwrotne, progi przełączania i sposób podania sygnału na wejścia.
- Najczęstsze pomyłki dotyczą mylenia go z układem monostabilnym albo astabilnym.
- W praktyce trzeba też brać pod uwagę zakłócenia, reset po starcie i odbicia styków przy przyciskach.
Co oznaczają dwa stabilne stany w praktyce
Ja tłumaczę to sobie tak: układ ma dwa „bezpieczne” miejsca pracy, a sprzężenie zwrotne utrzymuje go w jednym z nich. Nie musi dostawać ciągłego sygnału sterującego, żeby pamiętać stan, bo po przełączeniu sam podtrzymuje wynik. To dlatego tak dobrze nadaje się do zapisu pojedynczej informacji, sterowania on/off i budowy prostych bloków logicznych.
- Stan 1 oznacza jedną, stabilną konfigurację wyjść.
- Stan 2 to druga konfiguracja, równie trwała bez dodatkowego bodźca.
- Impuls wejściowy nie tworzy nowego stanu na chwilę, tylko przerzuca układ do drugiego punktu równowagi.
- Sprzężenie zwrotne jest mechanizmem, który „zamyka pętlę” i pozwala pamiętać rezultat.
W schematach spotkasz to w różnych postaciach, ale zasada jest ta sama: jedna zmiana na wejściu ma wywołać trwałą zmianę na wyjściu, a nie tylko krótkie mrugnięcie. Gdy to rozumiesz, łatwiej przejść do konkretnego układu i zobaczyć, skąd bierze się przełączanie.
Jak działa taki układ na przykładzie prostego przerzutnika
Najbardziej klasyczny przykład to przerzutnik RS zbudowany z dwóch krzyżowo połączonych bramek albo tranzystorów. Jeden element wzmacnia stan drugiego, a dodatnie sprzężenie zwrotne utrzymuje układ po jednej stronie równowagi. Jeśli na wejściu pojawi się sygnał ustawiający, wyjście przechodzi w stan aktywny; jeśli pojawi się sygnał zerujący, układ wraca do stanu przeciwnego.
- Na wejściu pojawia się impuls SET albo RESET.
- Jeden z tranzystorów lub bramek zostaje wymuszony do przewodzenia, a drugi jest blokowany.
- Zmiana na wyjściu wzmacnia nowy stan zamiast go wygasić.
- Po zniknięciu impulsu układ pozostaje w nowej konfiguracji.
To właśnie odróżnia go od prostego przełącznika chwilowego. W praktyce ważne jest też to, że aktywność wejść bywa realizowana różnie: czasem reaguje stan wysoki, czasem niski, a czasem zbocze sygnału. Jeśli projektujesz albo diagnozujesz schemat, zawsze sprawdzam te szczegóły przed uznaniem, że układ „nie działa”.
W tle często stoi jeszcze jeden detal: progi przełączania. W układach scalonych to one decydują, kiedy wejście jest odczytywane jako logiczne zero, a kiedy jako jedynka. Bez ich zrozumienia łatwo pomylić poprawny układ z wadliwym.
Gdzie spotkasz taki mechanizm w urządzeniach
Ten sposób pracy nie jest abstrakcyjny. W praktyce spotyka się go tam, gdzie urządzenie ma zapamiętać ostatni stan albo przełączyć obwód bez ciągłego podtrzymania sygnału. Dla mnie najciekawsze jest to, że jeden mechanizm pojawia się zarówno w prostych przyciskach, jak i w bardziej uporządkowanej logice cyfrowej.
| Zastosowanie | Co robi | Dlaczego to ważne |
|---|---|---|
| Przerzutnik RS lub zatrzask | Zapamiętuje 1 bit informacji | Jest podstawą prostych komórek pamięci i układów sterujących |

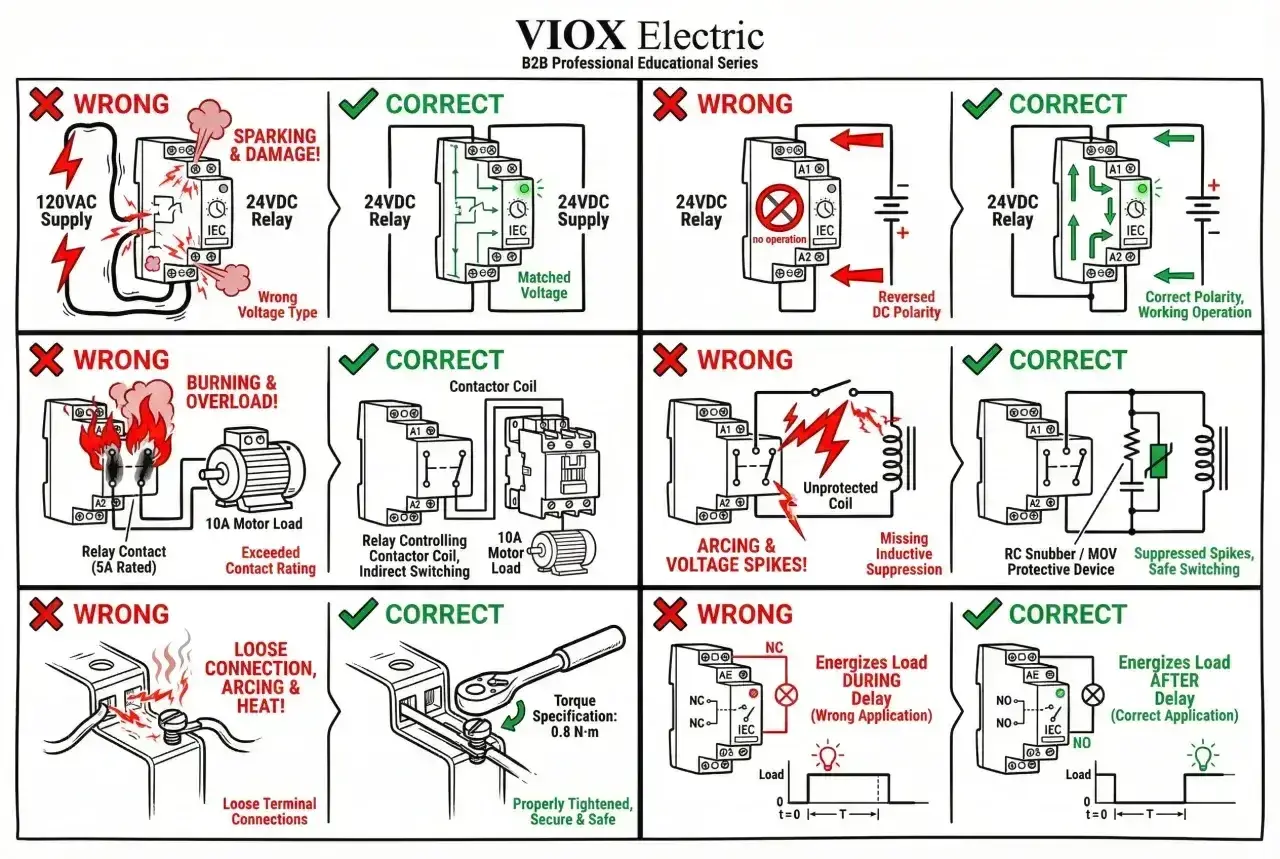

| Przekaźnik o dwóch stanach | Przełącza obwód po krótkim impulsie | Nie wymaga stałego poboru prądu do utrzymania stanu |
| Układ eliminacji drgań styków | Porządkuje sygnał z przycisku | Zapobiega wielokrotnemu wyzwoleniu po jednym naciśnięciu |
| Timer 555 w trybie dwustanowym | Działa jak prosty przełącznik pamiętający stan | Przydaje się w sterowaniu, testach i prostych interfejsach użytkownika |
| Rejestry i liczniki | Przechowują kolejne bity i stany | Bez nich cyfrowy układ nie ma pamięci operacyjnej |
Dobry przykład to przycisk w obudowie urządzenia. Sam mechaniczny styk nie daje jednego czystego impulsu, tylko serię krótkich przebić, więc bez odpowiedniego układu możesz dostać kilka zmian stanu zamiast jednej. I właśnie tu mechanizm dwustanowy łączy prostą elektronikę z praktyką projektową.
Jak odróżnić układ dwustanowy od monostabilnego i astabilnego
To rozróżnienie jest ważniejsze, niż wygląda. W dokumentacji i notatkach te trzy tryby bywają wrzucane do jednego worka, a potem zaczyna się szukanie błędu w miejscu, którego w ogóle nie ma. Ja zawsze patrzę najpierw na liczbę stanów stabilnych i na to, czy układ sam wraca, czy sam oscyluje.
| Typ układu | Liczba stanów stabilnych | Co robi po pobudzeniu | Typowe użycie |
|---|---|---|---|
| Dwustanowy | 2 | Pozostaje w wybranym stanie aż do kolejnego impulsu | Pamięć, przełączanie, zatrzaski, sterowanie on/off |
| Monostabilny | 1 | Po impulsie generuje pojedynczy stan czasowy i wraca | Opóźnienie, odmierzanie czasu, generacja jednego impulsu |
| Astabilny | 0 | Sam przełącza się okresowo bez zewnętrznego wyzwolenia | Migacze, generatory, przebiegi prostokątne |
W przypadku popularnego 555 różnica wynika z konfiguracji połączeń, a nie z samego symbolu układu. Ten sam scalak może pracować jako generator, timer albo prosty przełącznik pamiętający stan, więc bez analizy schematu łatwo postawić złą diagnozę. To prowadzi prosto do pułapek projektowych, które najczęściej widzę w praktyce.
Najczęstsze pułapki przy projektowaniu i diagnozie
Najczęściej psuje się nie sam pomysł, tylko szczegóły wokół niego. Jeśli coś ma reagować na impuls, a reaguje kilka razy albo w ogóle nie trzyma stanu, zwykle winny jest sposób podania sygnału, zasilanie albo zbyt mała odporność na zakłócenia.
- Odbicia styków z przycisku trwają zwykle od kilku do kilkudziesięciu milisekund i potrafią wywołać kilka fałszywych przełączeń.
- Nieustalony stan po włączeniu oznacza, że układ startuje w losowej konfiguracji, jeśli nie dostanie porządnego resetu.
- Pływające wejścia bez rezystorów podciągających lub ściągających zbierają zakłócenia i zachowują się nieprzewidywalnie.
- Zbyt wolne zbocza mogą wprowadzić stan pośredni, czyli krótką metastabilność, zanim wyjście się ustabilizuje.
- Złe poziomy napięć powodują, że jeden układ uznaje sygnał za logiczne zero, a inny już za jedynkę.
Jeśli diagnozuję taki schemat, zaczynam od oscyloskopu albo prostego pomiaru poziomów logicznych, a dopiero potem podejrzewam sam element scalony. W wielu przypadkach problemem nie jest uszkodzenie, tylko brak filtracji, zły reset albo za słabe wymuszenie stanu wejściowego.
Jak dobrać odpowiednie rozwiązanie do projektu
Gdy projektuję prosty interfejs, zadaję sobie jedno pytanie: czy potrzebuję zapamiętać stan, wygenerować pojedynczy impuls, czy stworzyć cykliczne przełączanie. Odpowiedź od razu zawęża wybór i oszczędza wiele prób z przypadkowymi układami.
- Jeśli stan ma zostać zapamiętany po krótkim sygnale, wybierz przerzutnik lub zatrzask.
- Jeśli chcesz oczyścić sygnał z przycisku, dodaj filtr sprzętowy albo programowe odfiltrowanie drgań.
- Jeśli potrzebujesz impulsu o określonym czasie trwania, użyj układu monostabilnego.
- Jeśli celem jest miganie, taktowanie albo okresowe przełączanie, potrzebny jest układ astabilny.
- Jeśli pracujesz z mikrokontrolerem, pamiętaj, że programowa obsługa przycisku bywa wystarczająca, ale przy zakłóconym środowisku hardware daje stabilniejszy wynik.
- Jeśli sygnał ma iść szybko przez kilka stopni logiki, sprawdź czas propagacji, czyli opóźnienie między wejściem a reakcją wyjścia.
Praktyczna zasada jest prosta: najpierw określam zachowanie po impulsie, a dopiero potem dobieram element. To odwraca typowy błąd początkujących, którzy zaczynają od konkretnego scalaka, a dopiero później zastanawiają się, czego układ w ogóle ma dokonywać.
Co warto zapamiętać, gdy analizujesz układ dwustanowy
Najbardziej użyteczne jest myślenie o nim jak o małym mechanizmie pamięci decyzji. Wejście nie ma „trzymać” stanu cały czas, tylko go ustawić, a potem to sprzężenie zwrotne odpowiada za podtrzymanie wyniku.
Jeśli spojrzysz na schemat w ten sposób, szybciej rozpoznasz, gdzie jest wejście wymuszające, gdzie pętla podtrzymania i co może zakłócić przełączenie. Właśnie ta trójka: stan, wyzwolenie i odporność na szum, najczęściej decyduje o tym, czy układ działa przewidywalnie w rzeczywistym urządzeniu, czy tylko wygląda dobrze na papierze.
