W elektronice nie wystarczy wiedzieć, jak wysoki jest chwilowy szczyt przebiegu. Liczy się to, jaką moc sygnał realnie oddaje do obciążenia, a właśnie to opisuje wartość skuteczna napięcia. Napięcie skuteczne jest więc praktyczną miarą, dzięki której można porównywać prąd przemienny z napięciem stałym, dobierać elementy i nie pomylić się przy pomiarach.
Najważniejsze rzeczy o wartości skutecznej napięcia
- Wartość skuteczna odpowiada napięciu stałemu, które dałoby taki sam efekt cieplny na obciążeniu.
- Dla czystej sinusoidy obowiązuje prosty przelicznik: Usk = Umax / √2.
- Sieciowe 230 V w Polsce to wartość skuteczna, a nie amplituda.
- Przy przebiegach odkształconych nie wolno bezmyślnie używać współczynnika 0,707.
- Do takich sygnałów potrzebny jest miernik true RMS albo analiza przebiegu.
- Najwięcej błędów bierze się z mylenia RMS z wartością szczytową i średnią.
Dlaczego ta miara ma większe znaczenie niż sam szczyt
Jeśli patrzę na sygnał tylko przez pryzmat maksimum, widzę jedynie moment, w którym napięcie było największe. To za mało, bo odbiornik nie „żyje” jednym pikiem, tylko reaguje na energię dostarczaną w czasie. Właśnie dlatego lepszą miarą jest wartość skuteczna: pozwala sprowadzić napięcie zmienne do równoważnego napięcia stałego o takim samym efekcie energetycznym.
W praktyce oznacza to prostą rzecz: 230 V w gniazdku nie oznacza 230 V na wierzchołku sinusoidy. To wartość skuteczna, a amplituda przebiegu jest wyższa. Dla wielu osób to pierwszy moment przełamania złudzenia, że „napięcie” i „to, co pokazuje maksimum” są tym samym. Nie są.
Ta różnica ma znaczenie przy doborze izolacji, bezpieczników, zasilaczy i elementów półprzewodnikowych. Kiedy projektuję albo diagnozuję układ, najpierw pytam: czy chodzi o moc, o obciążenie termiczne, czy o sam kształt przebiegu? Od odpowiedzi zależy, czy patrzę na RMS, amplitudę, czy na wartość międzyszczytową. To prowadzi prosto do wzoru.

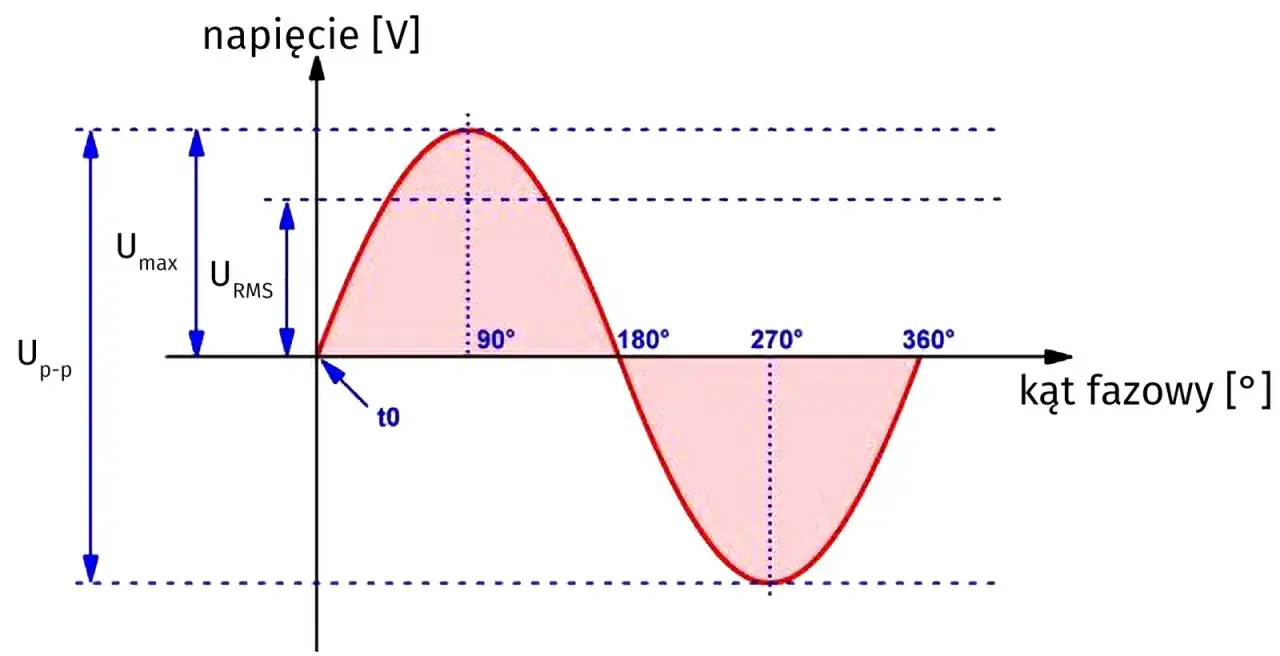

Jak oblicza się ją dla sinusoidy
Definicja ogólna jest prosta, choć zapis już mniej przyjazny: wartość skuteczna to pierwiastek z średniej z kwadratów wartości chwilowych. Dla napięcia okresowego zapis wygląda tak:
Usk = √(1/T ∫0T u2(t) dt)
Jeśli przebieg jest sinusoidalny, wzór upraszcza się do postaci, której używa się najczęściej w elektronice:
Usk = Umax / √2 ≈ 0,707 · Umax
To z kolei daje odwrotny przelicznik:
Umax = √2 · Usk ≈ 1,414 · Usk
Dla napięcia sieciowego 230 V wychodzi więc około 325 V amplitudy. I to jest liczba, która często porządkuje myślenie: gniazdko nie „pracuje” na 230 V szczytowo, tylko na wyższej amplitudzie, której ekwiwalent energetyczny wynosi 230 V. Gdy to wchodzi w nawyk, wiele kolejnych obliczeń robi się dużo prostszych.
Warto przy tym pamiętać o jednym ograniczeniu: przelicznik 0,707 działa tylko dla czystej sinusoidy. Gdy przebieg jest odkształcony, trzeba policzyć RMS z definicji albo użyć miernika true RMS. A skoro już wiemy, jak liczyć sinusoidę, warto porównać ją z innymi miarami.
Czym różni się od wartości szczytowej i średniej
Najwięcej nieporozumień bierze się z mieszania trzech pojęć: wartości skutecznej, szczytowej i średniej. To nie są zamienniki, tylko trzy różne opisy tego samego przebiegu. W praktyce każda służy do czegoś innego.
| Miara | Co opisuje | Przykład dla sinusoidy 230 V RMS | Kiedy jest przydatna |
|---|---|---|---|
| Wartość skuteczna | Równoważny efekt energetyczny | 230 V | Dobór mocy, obciążenia, pomiary elektryczne |
| Wartość szczytowa | Najwyższy punkt przebiegu | Około 325 V | Izolacja, zapas napięciowy, prostowanie |
| Wartość międzyszczytowa | Różnica między maksimum dodatnim i ujemnym | Około 650 V | Analiza na oscyloskopie, diagnostyka przebiegu |
| Wartość średnia po pełnym okresie | Średnia arytmetyczna sygnału w czasie | 0 V | Analiza składowej stałej, nie opis mocy dla czystej sinusoidy |
W czystej sinusoidzie średnia po pełnym okresie wychodzi zero, więc jako opis „siły” sygnału jest bezużyteczna. Dlatego w energetyce i elektronice używa się RMS. Jeśli sygnał zostanie wyprostowany, średnia zaczyna mieć sens, ale to nadal nie jest to samo co wartość skuteczna. Ten niuans jest ważny zwłaszcza przy prostownikach, zasilaczach i miernikach z prostym torem pomiarowym.
To rozróżnienie prowadzi naturalnie do praktyki, czyli do tego, gdzie ta miara naprawdę pojawia się w urządzeniach i obwodach.
Gdzie spotkasz ją w elektronice na co dzień
Wartość skuteczna wraca niemal wszędzie tam, gdzie liczy się moc i nagrzewanie. W sieci energetycznej mówi, ile energii może realnie dostarczyć źródło. W zasilaczach pomaga porównywać przebiegi przed i po prostowaniu. W urządzeniach grzejnych, transformatorach i układach zasilania jest po prostu punktem odniesienia do obliczeń.
- Gniazdko sieciowe - 230 V to wartość skuteczna, więc dobór elementów musi uwzględniać wyższą amplitudę sygnału.
- Transformator - parametry uzwojeń podaje się zwykle w RMS, bo to od niego zależy realne obciążenie i nagrzewanie.
- Prostownik i filtr - po wyprostowaniu napięcie stałe nie jest „tym samym” co RMS wejściowej sinusoidy.
- Urządzenia z PWM - przy przebiegach impulsowych zwykłe przeliczenie może prowadzić do błędów, jeśli ignoruje się kształt sygnału.
- Audio i automatyka - przy ocenie mocy końcówek, obciążeń i sygnałów sterujących RMS bywa jedyną sensowną wspólną miarą.
Najbardziej praktyczny wniosek jest taki: jeśli urządzenie ma pracować bezpiecznie i przewidywalnie, trzeba znać nie tylko „ile voltów”, ale też jakich voltów. Sinusoida, przebieg prostokątny i impulsowy o tym samym RMS zachowują się inaczej w szczegółach, mimo że energetycznie mogą być równoważne. Właśnie dlatego pomiar ma znaczenie tak duże jak sam wzór.
Skoro teoria jest już osadzona w praktyce, czas przejść do tego, jak mierzyć takie napięcie bez fałszywych odczytów.
Jak mierzyć je multimetrem bez wpadek
Tu najłatwiej popełnić błąd. Zwykły multimetr nie zawsze mierzy prawdziwą wartość skuteczną. Wiele prostszych modeli mierzy wartość średnią po wyprostowaniu, a potem przelicza ją na RMS, zakładając, że sygnał jest sinusoidalny. To działa całkiem dobrze przy czystej sinusoidzie, ale przy przebiegach odkształconych potrafi wprowadzić wyraźny błąd.
True RMS oznacza miernik, który rzeczywiście oblicza wartość skuteczną z przebiegu, a nie tylko z jego uproszczonej wersji. To ważne przy falownikach, ściemniaczach, zasilaczach impulsowych, sygnałach PWM i wszędzie tam, gdzie kształt fali odbiega od idealnej sinusoidy. Jeśli mam do czynienia z takim układem, nie ufam „zwykłemu” odczytowi bez sprawdzenia metody pomiaru.
W praktyce patrzę na trzy rzeczy:
- czy miernik jest opisany jako true RMS,
- jaki ma zakres częstotliwości pracy dla tego trybu,
- czy przebieg jest sinusoidalny, czy zniekształcony.
To ostatnie bywa ważniejsze niż sama cena urządzenia. Tańszy miernik może być wystarczający do gniazdka i prostych zasilaczy, ale przy bardziej agresywnych przebiegach pokaże wynik, który wygląda wiarygodnie, a jednak jest mylący. Jeśli diagnostyka ma mieć sens, trzeba znać ograniczenia narzędzia, a nie tylko jego zakres napięć. To z kolei prowadzi do typowych pułapek interpretacyjnych.
Najczęstsze błędy, które kosztują najwięcej czasu
W tej tematyce błędy nie są widowiskowe, ale bywają kosztowne. Najczęściej wynikają z tego, że ktoś zapamiętał jeden wzór i próbuje go stosować wszędzie. W elektronice to zwykle kończy się złym doborem elementu albo błędnym wnioskiem z pomiaru.
- Mylenie RMS z wartością szczytową - 230 V w sieci nie oznacza 230 V maksimum, tylko wartość skuteczną.
- Używanie 0,707 poza sinusoidą - ten przelicznik nie jest uniwersalny.
- Zakładanie, że wartość średnia opisuje moc - dla pełnego okresu sinusoidy średnia wynosi 0 V, więc nie mówi nic o efekcie cieplnym.
- Ignorowanie prostowania i filtracji - napięcie za mostkiem prostowniczym nie zachowuje się jak czysta sinusoida.
- Ufanie każdemu multimetrze bez sprawdzenia metody pomiaru - przy przebiegach PWM i odkształconych to proszenie się o błąd.
- Mieszanie napięcia międzyszczytowego z amplitudą - to też częsty skrót myślowy, który potem wprowadza zamieszanie.
Ja zwykle sprawdzam najpierw kształt sygnału, potem metodę pomiaru, a dopiero na końcu liczę. To oszczędza czas, bo eliminuje poprawne matematycznie, ale całkiem złe założenia. Gdy ten filtr zadziała, pozostaje już tylko uczciwe podsumowanie praktyczne.
Co naprawdę warto zapamiętać przy projektowaniu i diagnozie
Najkrócej: jeśli chcesz rozumieć napięcia w elektronice, myśl w kategoriach energii, a nie tylko wysokości wykresu. To dlatego wartość skuteczna jest tak użyteczna. Pozwala porównywać różne przebiegi na wspólnej podstawie i od razu mówi więcej o tym, co naprawdę dzieje się w obciążeniu.
W praktyce wystarczy zapamiętać trzy zasady. Po pierwsze, dla sinusoidy można bezpiecznie używać przelicznika z pierwiastkiem z dwóch. Po drugie, dla przebiegów odkształconych trzeba liczyć z definicji albo mierzyć true RMS. Po trzecie, 230 V w sieci to parametr roboczy, a nie amplituda sygnału.
Jeśli trzymasz się tych zasad, unikniesz większości błędów przy zasilaczach, transformatorach, prostownikach i pomiarach serwisowych. A to w elektronice zwykle daje więcej niż znajomość samego wzoru - daje poprawną interpretację tego, co naprawdę widzisz na mierniku.
