Wzorcowanie sprzętu elektronicznego - kiedy ma sens i co pokazuje

W elektronice kalibracja nie jest ozdobnym hasłem. To praktyczny sposób sprawdzenia, czy miernik, oscyloskop, czujnik albo całe stanowisko testowe pokazują prawdę, czy tylko coś, co na nią wygląda. W tym tekście wyjaśniam, kiedy taki przegląd ma sens, jak przebiega, czym różni się od regulacji i legalizacji oraz na co patrzeć w świadectwie, żeby nie przepłacić za usługę bez wartości.

Co naprawdę daje wzorcowanie sprzętu elektronicznego

W polskiej metrologii oficjalnym terminem jest wzorcowanie, choć potocznie wielu ludzi nadal mówi kalibracja. W praktyce chodzi o porównanie wskazań przyrządu z wartością wzorca i ustalenie, jak duży jest błąd oraz z jaką niepewnością można odczyt uznać za wiarygodny. To ważne rozróżnienie: takie badanie nie jest naprawą, tylko informacją o stanie metrologicznym urządzenia.

Ja patrzę na to tak: jeśli multimetr pokazuje 4,98 V zamiast 5,00 V, sama liczba jeszcze niczego nie wyjaśnia. Dopiero porównanie z wzorcem mówi, czy odchyłka mieści się w tolerancji, czy już zaczyna zniekształcać diagnozę. W elektronice ma to znaczenie przy wszystkim, co pracuje na granicy specyfikacji - od zasilaczy laboratoryjnych i mierników cęgowych po oscyloskopy, sondy, termopary i czujniki procesu.

Najważniejszy efekt takiego sprawdzenia to śladowanie do wzorca, czyli możliwość prześledzenia wyniku pomiaru do uznanego standardu odniesienia. Bez tego trudno mówić o porównywalności wyników między serwisem, laboratorium i klientem. Skoro już wiadomo, co naprawdę daje taki pomiar kontrolny, łatwo przejść do pytania, kiedy sprzęt wymaga sprawdzenia w pierwszej kolejności.

Kiedy sprzęt wymaga sprawdzenia i po czym poznać problem

Nie czekam z tym do momentu, aż urządzenie zacznie oczywiście kłamać. W elektronice symptomy są często subtelne: wynik „pływa”, pomiar zależy od tego, który kabel jest podłączony, a po rozgrzaniu sprzęt zachowuje się inaczej niż po starcie. To zwykle pierwszy sygnał, że trzeba sprawdzić tor pomiarowy, a nie tylko sam wyświetlacz.

• Po upadku lub mocnym wstrząsie - nawet jeśli obudowa wygląda dobrze, wewnętrzna geometria i układ wejściowy mogły się rozjechać.
• Po naprawie lub wymianie modułów - szczególnie gdy ruszano przetwornik, tor wejściowy, sondę albo element odniesienia.
• Po długim postoju - sprzęt, który miesiącami leży w szafie, potrafi stracić stabilność szybciej, niż sugeruje stan wizualny.
• Przy pracy w trudnym środowisku - wysoka temperatura, wilgoć, kurz i częste transportowanie przyspieszają dryft.
• Gdy wynik jest blisko granicy tolerancji - jeśli margines bezpieczeństwa topnieje, lepiej sprawdzić przyrząd wcześniej niż później.
• Po zmianie osprzętu - nowa sonda, przewód lub adapter też potrafią wprowadzić własny błąd.

W wielu zespołach dobrą praktyką jest interwał około 12 miesięcy dla typowych mierników stołowych, ale to nie jest sztywna reguła. Przy sprzęcie krytycznym, mobilnym albo eksploatowanym w ciężkich warunkach ten okres skraca się nawet do 6 miesięcy lub mniej, jeśli historia odchyleń na to wskazuje. Nie zaczynałbym jednak od kalendarza, tylko od ryzyka i sposobu użycia. To prowadzi prosto do pytania, jak wygląda sam proces i co dzieje się z urządzeniem po przekazaniu do laboratorium.

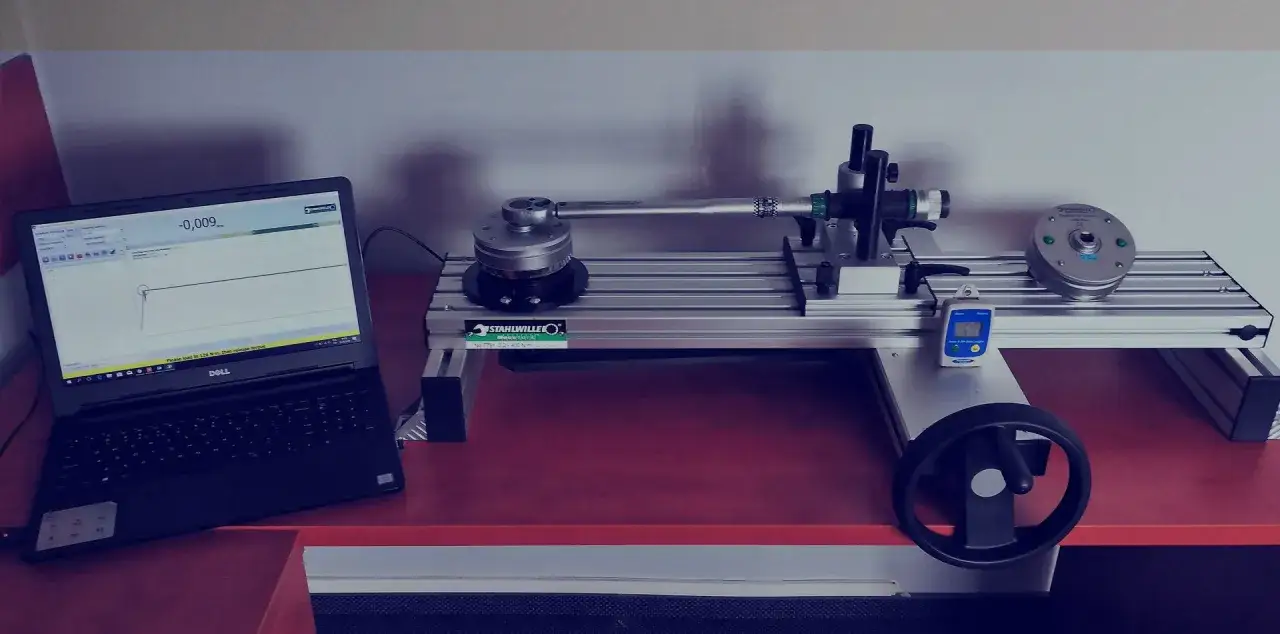

Jak wygląda procedura krok po kroku

W dobrze zorganizowanym laboratorium cały proces jest uporządkowany, a nie improwizowany. Najpierw identyfikuje się przyrząd, jego zakres, numer seryjny i osprzęt, a dopiero potem przechodzi do pomiarów. To ważne, bo wynik multimetru bez właściwej sondy albo bez uwzględnienia przewodów prowadzących nie ma dla mnie realnej wartości.

1. Identyfikacja sprzętu - zapisuje się model, numer seryjny, zakresy i akcesoria, które faktycznie wpływają na pomiar.
2. Kontrola wizualna i funkcjonalna - sprawdza się stan obudowy, gniazd, przewodów, wyświetlacza, przycisków i baterii.
3. Stabilizacja warunków - urządzenie powinno osiągnąć temperaturę roboczą, a pomiar odbywa się w kontrolowanym środowisku.
4. Porównanie z wzorcem - laboratorium bada kilka punktów w zakresie, nie tylko jeden punkt „na środku skali”.
5. Wyznaczenie błędu i niepewności - to kluczowy etap, bo pokazuje, jak daleko wynik może odbiegać od wartości rzeczywistej.
6. Regulacja, jeśli jest potrzebna - niektóre urządzenia da się skorygować, ale po zmianie zwykle robi się ponowny test.
7. Wydanie świadectwa - dokument ma opisywać wyniki w sposób jednoznaczny, a nie marketingowy.

W praktyce przyrząd po regulacji powinien zostać jeszcze raz sprawdzony, żeby nie zakładać na ślepo, że poprawa w jednym punkcie nie pogorszyła innych zakresów. I właśnie dlatego sama zmiana nastaw nie załatwia sprawy. Z tego miejsca naturalnie przechodzę do najczęściej mylonych pojęć, bo to one najczęściej robią zamieszanie w serwisach i działach utrzymania ruchu.

Wzorcowanie, regulacja i legalizacja nie są tym samym

To rozróżnienie jest bardzo praktyczne. Jeśli ktoś traktuje je jak synonimy, łatwo zamawia niewłaściwą usługę albo błędnie interpretuje dokument. Ja zawsze rozdzielam te pojęcia, bo każde z nich odpowiada na inne pytanie.

Najczęstszy błąd polega na tym, że ktoś po prostu „podkręca” wskazania, żeby zgadzały się w jednym punkcie. To może być kuszące, ale bywa mylące, bo poprawa środka skali nie gwarantuje poprawy na krańcach zakresu. Jeśli sprzęt służy do rozliczeń albo podlega obowiązkowym wymaganiom, sama regulacja też nie wystarczy - wtedy trzeba patrzeć na właściwy reżim prawny. Skoro to już jasne, zostaje najpraktyczniejsze pytanie: jak odróżnić rzetelne laboratorium od takiego, które tylko wydaje papier.

Jak wybrać laboratorium i odczytać świadectwo

Ja zawsze zaczynam od prostego pytania: czy dokument pokaże mi coś użytecznego, czy tylko potwierdzi, że ktoś coś zmierzył. Dobre świadectwo nie kończy się na informacji „sprzęt sprawny”, bo to za mało. Potrzebuję jeszcze wiedzieć, jak bardzo jest sprawny, w jakich warunkach wykonano badanie i jaki był poziom niepewności.

• Identyfikacja urządzenia - model, numer seryjny, zakres, osprzęt i ewentualne uwagi o stanie technicznym.
• Wyniki dla kilku punktów - pojedynczy odczyt nie mówi prawie nic o zachowaniu całego zakresu.
• Niepewność pomiaru - bez niej wynik jest niepełny, bo nie wiesz, jaki margines błędu ma wartość końcowa.
• Warunki badania - temperatura, wilgotność i ewentualne ograniczenia środowiskowe mają znaczenie.
• Ślad do wzorca - laboratorium powinno wykazać, do czego odnosiło swoje pomiary.
• Opis korekty - jeśli urządzenie było regulowane, dobrze wiedzieć, co zmieniło się przed i po korekcie.

W praktyce zwracam też uwagę na to, czy laboratorium potrafi jasno powiedzieć, dla jakiego zakresu i jakiego zastosowania świadectwo jest ważne. To szczególnie ważne przy oscyloskopach, miernikach cęgowych, przetwornikach temperatury i zasilaczach laboratoryjnych, bo tam warunki pracy potrafią mocno wpływać na wynik. Nawet najlepszy dokument nie uratuje jednak pomiaru, jeśli po drodze popełnisz kilka banalnych błędów, które widuję zaskakująco często.

Najczęstsze błędy, które psują wynik

W serwisie i laboratorium największe szkody robią rzeczy pozornie drobne. To właśnie one sprawiają, że przyrząd po badaniu nadal „złe” wyniki, tylko już w bardziej eleganckiej oprawie.

• Brak rozgrzania sprzętu - wiele urządzeń potrzebuje kilkunastu minut, żeby parametry się ustabilizowały.
• Pomiar na jednym punkcie - jeśli sprawdzasz tylko środek zakresu, nie widzisz błędów na jego krańcach.
• Ignorowanie przewodów i sond - osprzęt pomiarowy potrafi wprowadzać własny błąd większy, niż się wydaje.
• Praca poza warunkami znamionowymi - wysoka temperatura, drgania albo zasilanie „na granicy” zmieniają zachowanie toru pomiarowego.
• Mylenie tolerancji z niepewnością - tolerancja mówi, co jeszcze jest dopuszczalne, a niepewność mówi, jak pewny jest wynik.
• Brak historii urządzenia - bez zapisów z poprzednich kontroli trudno ocenić, czy sprzęt dryfuje szybciej niż powinien.

Jeśli ktoś chce oszczędzić, najgorszy pomysł to odkładanie kontroli do chwili, gdy sprzęt wyraźnie „wariuje”. Wtedy zwykle nie chodzi już o drobną korektę, tylko o pełną diagnostykę i czasem naprawę. Dlatego lepiej utrzymywać regularny rytm działań i zadbać o warunki pracy przyrządu, zanim pojawi się problem. To prowadzi do ostatniej, bardzo praktycznej części: jak przygotować sprzęt, żeby całe badanie miało sens od pierwszej minuty.

Co przygotować przed wysłaniem sprzętu do laboratorium

Przed przekazaniem urządzenia robię prosty przegląd logistyczny. Dzięki temu laboratorium nie traci czasu na rzeczy, które można było wyłapać wcześniej, a ja dostaję wynik odnoszący się do realnego użycia sprzętu, a nie do przypadkowo dobranego zestawu akcesoriów.

• Sprawdź, czy dołączasz wszystkie sondy, przewody, adaptery i zasilacz, które wpływają na pomiar.
• Opisz, do czego sprzęt jest używany: serwis RTV, laboratorium, produkcja, testy mobilne czy kontrola jakości.
• Zapisz objawy, które cię niepokoją: dryft, skoki odczytu, różnice między kanałami, problemy po rozgrzaniu.
• Upewnij się, że bateria, bezpieczniki i gniazda są w dobrym stanie, bo to potrafi zaburzyć diagnostykę.
• Jeśli urządzenie było po upadku lub po naprawie, dopisz to wprost - ten kontekst ma znaczenie dla interpretacji wyniku.
• Nie czyść agresywnie torów wejściowych i styków tuż przed wysyłką, jeśli producent tego nie zaleca; łatwo zrobić więcej szkody niż pożytku.

Tak przygotowany sprzęt daje dużo bardziej wiarygodny obraz niż urządzenie oddane „w ciemno” z nadzieją, że laboratorium samo domyśli się całej historii. Jeśli miałbym zostawić jedną praktyczną myśl, to taką: w elektronice liczy się nie samo sprawdzenie urządzenia, ale cały łańcuch od warunków pracy, przez osprzęt, po interpretację wyniku. Dobrze wykonane wzorcowanie oszczędza czas, zmniejsza liczbę błędnych diagnoz i pozwala ufać pomiarom wtedy, gdy naprawdę ma to znaczenie.
