W elektronice zapis dziesiętny zakodowany binarnie jest przydatny wszędzie tam, gdzie liczby mają być jednocześnie czytelne dla układu i dla człowieka: w zegarach RTC, licznikach, prostych kalkulatorach oraz na wyświetlaczach siedmiosegmentowych. Poniżej pokazuję, jak działa ten format, jak go odczytywać, kiedy potrzebna jest korekcja przy dodawaniu i dlaczego czasem wygrywa z czystym binarnym zapisem, a czasem wyraźnie przegrywa.
Najważniejsze rzeczy o tym zapisie w elektronice
- Każda cyfra dziesiętna jest kodowana osobno w 4 bitach, więc liczba nie jest traktowana jako jeden blok binarny.
- Najczęściej spotkasz wariant 8421, w którym cyfry 0–9 odpowiadają kodom od 0000 do 1001.
- Taki format dobrze współpracuje z wyświetlaczami, zegarami i prostymi interfejsami wejściowymi.
- Największy minus to większe zużycie pamięci i bardziej kłopotliwa arytmetyka niż w czystym binarnym zapisie.
- Przy dodawaniu trzeba pilnować korekcji, zwykle przez dodanie
0110po przekroczeniu 9.

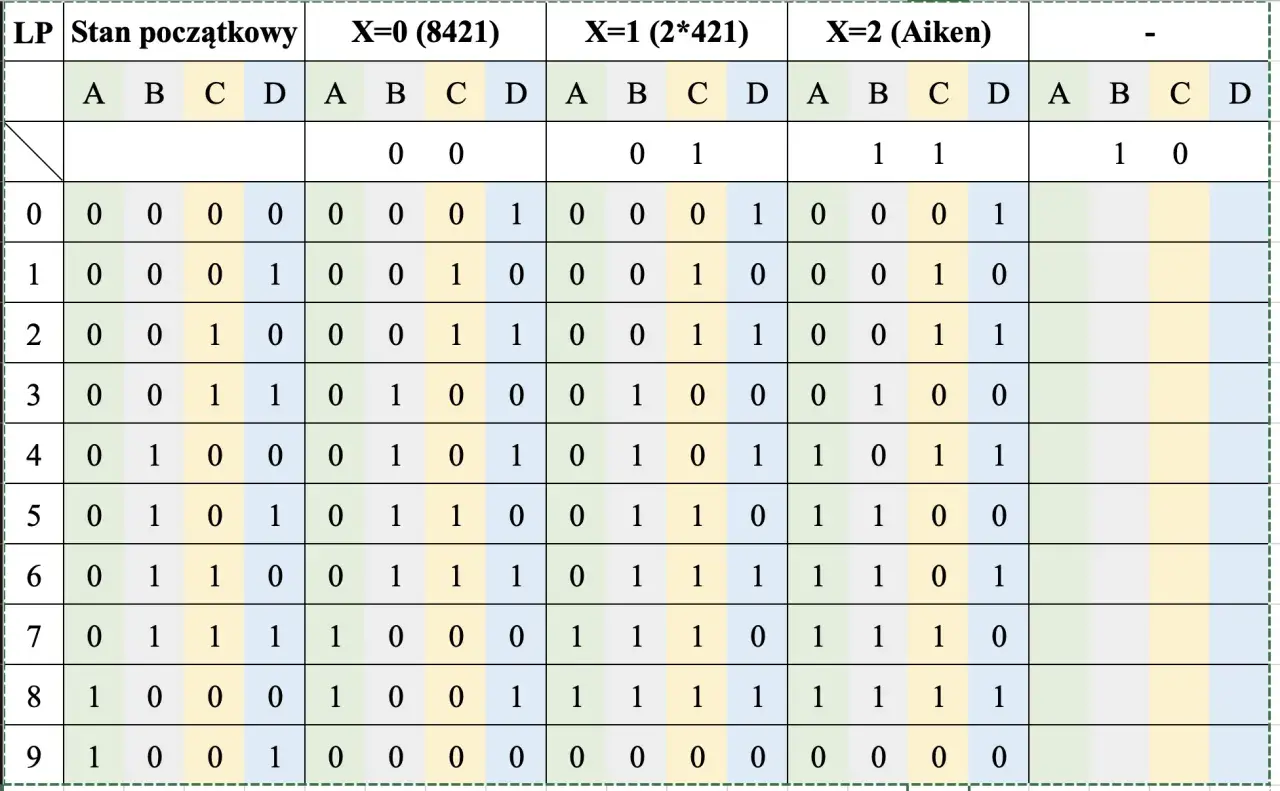

Jak wygląda zapis dziesiętny w kodzie 8421
Najpopularniejszy wariant tego rozwiązania to kod 8421. W praktyce oznacza to, że każda cyfra dziesiętna zajmuje 4 bity, a ich wagi to 8, 4, 2 i 1. Ja lubię myśleć o tym jak o „szufladce” na jedną cyfrę: osobno zapisuję 3, osobno 7, osobno 9, zamiast przerabiać całą liczbę na jedną wartość binarną.
To daje prostą tabelę odwzorowania. Kody od 0000 do 1001 reprezentują cyfry 0–9, a kombinacje od 1010 do 1111 są w standardowym wariancie nieużywane jako cyfry dziesiętne. Właśnie dlatego ten zapis bywa wygodny w urządzeniach, które operują na liczbach „ludzkich”, a nie na wielkich wartościach obliczeniowych.
| Cyfra | Kod 8421 |
|---|---|
| 0 | 0000 |
| 1 | 0001 |
| 2 | 0010 |
| 3 | 0011 |
| 4 | 0100 |
| 5 | 0101 |
| 6 | 0110 |
| 7 | 0111 |
| 8 | 1000 |
| 9 | 1001 |
Przeczytaj również: Przebieg prostokątny - jak go poprawnie mierzyć i analizować?
Pakowany i niepakowany zapis
W dokumentacji układów często spotykam dwa podejścia. Pakowany zapis mieści dwie cyfry w jednym bajcie, czyli każda połówka bajtu ma własną cyfrę. Niepakowany zapis przechowuje zwykle jedną cyfrę na cały bajt, a górny nibble pozostaje pusty albo zerowy. Pierwszy wariant oszczędza pamięć, drugi bywa wygodniejszy przy prostym przetwarzaniu i debugowaniu.
| Wariant | Jak to wygląda | Gdzie ma sens |
|---|---|---|
| Pakowany | 2 cyfry w 1 bajcie | Rejestry, pamięć, transmisja danych |
| Niepakowany | 1 cyfra w 1 bajcie | Proste układy, łatwy odczyt, testy |
Gdy ten układ jest już jasny, łatwiej przejść do konwersji i zobaczyć, jak liczby zapisuje się oraz odczytuje w praktyce.
Jak zamieniać liczby na ten format i z powrotem
Najprostsza zasada brzmi: nie zamieniam całej liczby naraz, tylko każdą cyfrę osobno. Dlatego 37 nie staje się jednym binarnym ciągiem odpowiadającym liczbie 37, lecz dwoma kodami: dla 3 i dla 7. Właśnie to najczęściej myli osoby, które pierwszy raz otwierają dokumentację układów z takim zapisem.
- Rozbijam liczbę dziesiętną na pojedyncze cyfry.
- Każdej cyfrze przypisuję 4-bitowy kod 8421.
- Łączę nible obok siebie w jeden ciąg.
Przykład jest prosty:
| Liczba dziesiętna | Zapis dziesiętny zakodowany binarnie | Czysty binarny |
|---|---|---|
| 12 | 0001 0010 |
1100 |
| 37 | 0011 0111 |
100101 |
| 59 | 0101 1001 |
111011 |
| 125 | 0001 0010 0101 |
1111101 |
Odczyt działa odwrotnie: biorę po 4 bity, tłumaczę każdy nibble na cyfrę i składam całość w liczbę dziesiętną. Jeśli widzę w rejestrze 0101 1001, odczytuję to jako 59, a nie jako 89 czy 0x59. Tę różnicę naprawdę warto mieć w głowie, bo błędy wynikają tu częściej z pośpiechu niż z samej złożoności kodu.
Na tym etapie widać już, że zapis dziesiętny jest przede wszystkim wygodny dla człowieka, ale przy obliczeniach wymaga dodatkowej ostrożności.
Dlaczego przy dodawaniu trzeba robić korekcję
Jeśli dodaję dwie liczby w tym formacie, nie wystarczy zwykła suma binarna. Każda cyfra musi nadal mieścić się w zakresie 0–9, więc po zsumowaniu nibla sprawdzam, czy wynik nie przekroczył 1001 albo czy nie pojawiło się przeniesienie. Gdy tak się dzieje, stosuję prostą korekcję: dodaję 0110, czyli 6.
To nie jest sztuczka bez sensu. Chodzi o to, że po zwykłym dodawaniu binarnym wynik może wejść w zakres nielegalny dla jednej cyfry dziesiętnej, a korekta przesuwa go z powrotem do poprawnego przedziału. W praktyce ten mechanizm jest jednym z powodów, dla których ten zapis bywa wolniejszy w arytmetyce niż czysty binarny.
| Sytuacja | Co robię |
|---|---|
Suma nibla ≤ 1001 i brak przeniesienia |
Zostawiam wynik bez zmian |
Suma > 1001 albo pojawia się carry |
Dodaję 0110
|
Przykład: 27 + 35. W kodzie dziesiętnym dostaję odpowiednio 0010 0111 i 0011 0101. Po zwykłym dodawaniu dolny nibble wychodzi niepoprawny, więc dokłada się korektę i finalnie otrzymuję 0110 0010, czyli 62.
Ta zasada dobrze pokazuje, że format jest bardzo praktyczny do przechowywania cyfr, ale nie jest najwygodniejszy do samej matematyki. To prowadzi wprost do pytania, gdzie naprawdę się opłaca.
Gdzie ten zapis daje realną przewagę
W praktyce widzę ten format tam, gdzie układ ma pokazać albo odebrać wartość dziesiętną, a nie prowadzić ciężkie obliczenia. Najlepsze przykłady to zegary czasu rzeczywistego, liczniki impulsów, proste interfejsy z klawiaturą i sterowanie wyświetlaczami siedmiosegmentowymi. W takich miejscach liczy się szybka zgodność między cyfrą na ekranie a wartością w rejestrze.
| Zastosowanie | Dlaczego to działa dobrze | Na co uważać |
|---|---|---|
| Zegary RTC | Godziny, minuty i sekundy są zapisane w formie łatwej do odczytu | Łatwo pomylić BCD z hexem przy ręcznym analizowaniu rejestrów |
| Wyświetlacze 7-segmentowe | Każda cyfra ma własny kod wejściowy | Potrzebny jest dekoder albo logika zamiany |
| Kalkulatory i liczniki | Wyniki mają być prezentowane w skali dziesiętnej | Obliczenia wielocyfrowe wymagają korekcji |
| Proste systemy embedded | Łatwiejsza komunikacja z człowiekiem i serwisem | Trzeba pilnować poprawności nibli |
W układach z wyświetlaczami siedmiosegmentowymi takie rozwiązanie upraszcza drogę od danych do obrazu na ekranie. W rejestrach zegara czasu rzeczywistego bywa podobnie: data i czas są przechowywane w formie wygodnej do odczytu, a nie koniecznie najbardziej ekonomicznej pamięciowo. Ja właśnie w takich miejscach najczęściej widzę sens tego zapisu.
Skoro już wiadomo, gdzie pomaga, trzeba też uczciwie powiedzieć, kiedy lepiej odpuścić i wybrać prostszy binarny zapis liczbowy.
Kiedy lepiej postawić na czysty binarny zapis
Jeśli projekt ma dużo obliczeń, sortowania, porównań lub przetwarzania sygnałów, czysty binarny zapis zwykle wygrywa. Jest bardziej zwarty, prostszy dla procesora i nie wymaga pilnowania poprawności każdej cyfry osobno. To różnica, którą naprawdę czuć przy większych liczbach.
Warto spojrzeć na kilka konkretnych faktów. Liczba 99 w tym formacie zajmuje 8 bitów, czyli dwa nible. W czystym binarnym wystarczy 7 bitów. Dla 999 różnica robi się jeszcze wyraźniejsza: zapis dziesiętny potrzebuje 12 bitów, a binarny 10. Przy jednej liczbie to drobiazg, ale w rejestrach, buforach i komunikacji maszynowej taki narzut zaczyna mieć znaczenie.
- Zaleta BCD to prosty odczyt cyfr przez człowieka.
- Zaleta binarnego to mniejszy koszt pamięci i szybsza arytmetyka.
- BCD ma sens tam, gdzie liczby są wyświetlane albo wpisywane jako cyfry.
- Binary lepiej sprawdza się tam, gdzie liczy się obliczanie, a nie prezentacja.
W praktyce sam wybieram zapis dziesiętny wtedy, gdy projekt ma kontakt z użytkownikiem, wyświetlaczem albo zegarem. Gdy w grę wchodzi cięższa logika obliczeniowa, binarny zapis jest po prostu rozsądniejszy. I właśnie dlatego warto umieć rozpoznać oba podejścia bez wahania.
Jak czytać dokumentację, żeby nie pomylić kodu z wartością
Najwięcej problemów nie bierze się z samego kodu, tylko z nieuważnego czytania rejestrów. Jeśli producent opisuje pole jako BCD, packed BCD albo 8421, nie interpretuję go jak zwykłej liczby szesnastkowej. Najpierw dzielę wartość na nible, potem sprawdzam, czy każdy mieści się w zakresie 0–9. Dopiero wtedy wiem, czy wynik jest poprawny.
- Sprawdzam, czy w opisie rejestru pojawia się informacja o formacie dziesiętnym.
- Patrzę, czy liczba jest pakowana, czy każdy bajt trzyma jedną cyfrę.
- Jeśli widzę nibble powyżej 9, traktuję to jako błąd, flagę albo wartość zarezerwowaną.
- Przy datach i godzinach zawsze rozbijam wartość na cyfry, zamiast czytać cały bajt „na skróty”.
To drobna nawykowa kontrola, ale w praktyce oszczędza sporo czasu. Gdy analizuję rejestry RTC albo licznika, od razu widzę, czy mam przed sobą cyfrę dziesiętną, czy zwykłą wartość szesnastkową. Dzięki temu łatwiej uniknąć błędów, które później wyglądają jak awaria sprzętu, choć w rzeczywistości są tylko błędną interpretacją danych.
Jeśli mam zostawić jedną praktyczną wskazówkę, to tę: przy pracy z takim zapisem zawsze sprawdzam, czy układ operuje na cyfrach, czy na wartościach liczbowych. Ta jedna decyzja mówi mi więcej niż cały blok rejestrów.
