W instalacjach elektrycznych najwięcej nieporozumień bierze się z tego, że prąd, napięcie i moc nie opisują tego samego. Ja zwykle tłumaczę to od razu na prostych przykładach: grzałka, silnik, zasilacz impulsowy i UPS pokazują trzy różne oblicza energii w obwodzie prądu przemiennego. W tym artykule rozbijam temat na czynniki pierwsze, tak żeby było jasne, czym jest moc czynna, bierna i pozorna, jak je liczyć oraz kiedy mają realne znaczenie w elektronice i domowej instalacji.
Najważniejsze różnice, które trzeba zapamiętać
- Moc czynna zamienia się w użyteczną pracę, ciepło, światło albo ruch.
- Moc bierna nie wykonuje pracy użytecznej, ale podtrzymuje pola elektryczne i magnetyczne w obwodzie.
- Moc pozorna pokazuje całkowite obciążenie źródła i przewodów.
- W, var i VA to trzy różne jednostki opisujące trzy różne zjawiska.
- cos φ mówi, jak dobrze instalacja wykorzystuje dostarczony prąd.
- W elektronice użytkowej ten temat najbardziej widać przy silnikach, zasilaczach, UPS-ach i falownikach.
Co naprawdę oznaczają te trzy rodzaje mocy
Najprościej ujmując, moc czynna to ta część energii, która faktycznie wykonuje pracę. W grzałce zamienia się w ciepło, w lampie w światło, a w silniku w ruch mechaniczny. To właśnie ona jest dla użytkownika najbardziej intuicyjna, bo w praktyce przekłada się na efekt działania urządzenia.
Moc bierna działa inaczej. Nie znika w odbiorniku jako ciepło czy ruch, tylko krąży między źródłem a elementami magazynującymi energię, takimi jak cewki i kondensatory. W obwodach prądu przemiennego jest potrzebna, bo bez niej wiele urządzeń po prostu nie działałoby poprawnie. Problem zaczyna się wtedy, gdy jej udział jest zbyt duży w stosunku do mocy czynnej.
Moc pozorna to z kolei suma wektorowa obu poprzednich składowych. Mówi nie tyle o tym, ile urządzenie „robi”, ile o tym, jak mocno obciąża sieć, przewody, zabezpieczenia i transformatory. To ważne rozróżnienie, bo dwa urządzenia mogą pobierać tyle samo watów, ale jedno będzie dla instalacji dużo trudniejsze niż drugie.
| Rodzaj mocy | Symbol | Jednostka | Co opisuje w praktyce |
|---|---|---|---|
| Moc czynna | P | W | Rzeczywistą pracę, ciepło, światło lub ruch |
| Moc bierna | Q | var | Energię wymienianą między źródłem a polem elektrycznym lub magnetycznym |
| Moc pozorna | S | VA | Całkowite obciążenie widziane przez źródło i przewody |
W praktyce warto pamiętać o jeszcze jednej rzeczy: w obwodzie czysto rezystancyjnym, czyli na przykład w prostej grzałce, moc bierna jest znikoma, a moc czynna i pozorna są niemal takie same. To dobry punkt odniesienia, bo od niego najłatwiej przejść do bardziej złożonych przypadków z elektroniką i silnikami.

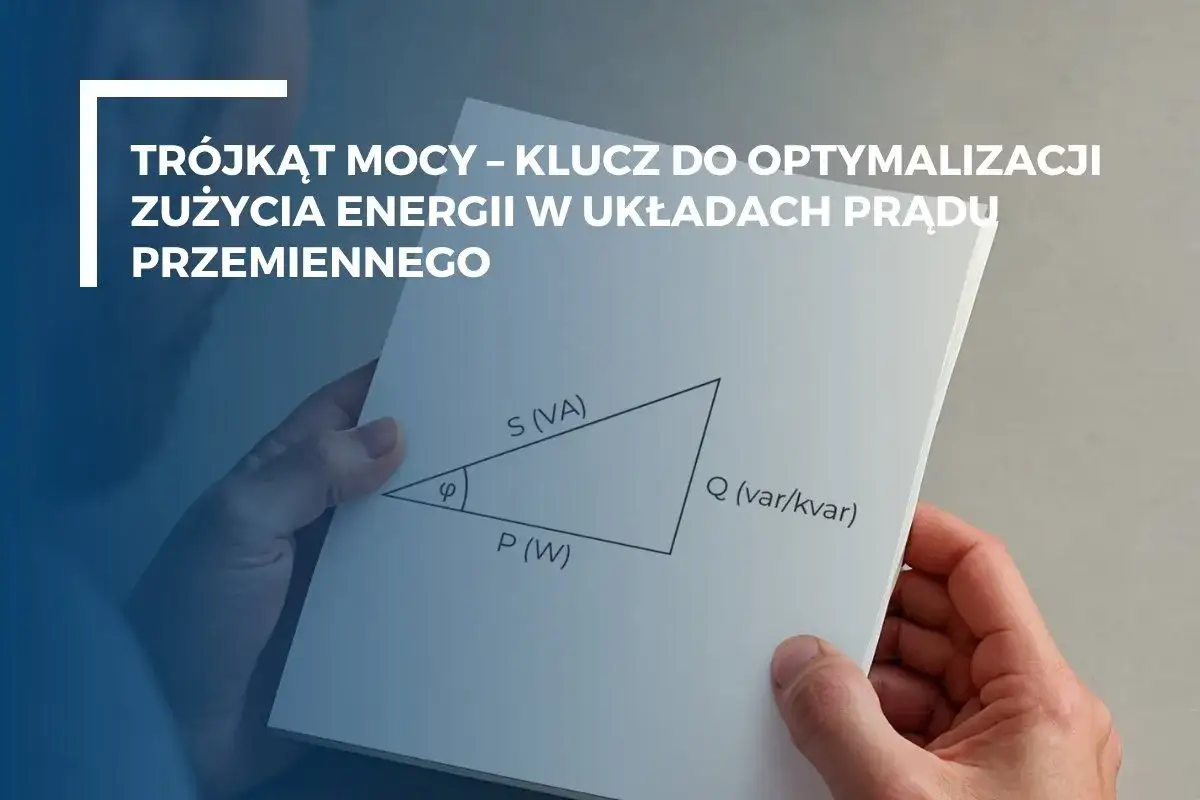

Jak czytać trójkąt mocy i współczynnik cos φ
Jeśli chcesz naprawdę zrozumieć ten temat, trójkąt mocy jest najlepszym skrótem myślowym. W trójkącie prostokątnym moc czynna jest jedną przyprostokątną, moc bierna drugą, a moc pozorna przeciwprostokątną. Z tego od razu wynika podstawowa zależność: S² = P² + Q².
| Wielkość | Wzór | Znaczenie |
|---|---|---|
| Moc pozorna | S = U · I | Całość „widoczna” dla źródła |
| Moc czynna | P = U · I · cos φ | Część zamieniana na pracę użyteczną |
| Moc bierna | Q = U · I · sin φ | Część związana z polem elektrycznym lub magnetycznym |
| Współczynnik mocy | cos φ = P / S | Pokazuje, jak duża część pobranej mocy jest użyteczna |
To właśnie cos φ mówi najwięcej o jakości wykorzystania energii. Gdy jest bliski 1, instalacja pracuje „czyściej” i potrzebuje mniejszego prądu do uzyskania tej samej mocy czynnej. Gdy spada na przykład do 0,7, prąd rośnie wyraźnie, bo źródło musi dostarczyć więcej energii całkowitej, aby uzyskać ten sam efekt użytkowy. W praktyce oznacza to większe obciążenie przewodów, zabezpieczeń i transformatorów.
W urządzeniach z elektroniką impulsową sprawa bywa jeszcze ciekawsza. Sam cos φ nie zawsze opisuje cały obraz, bo dochodzą zniekształcenia prądu i harmoniczne. Dlatego w nowoczesnych zasilaczach tak duże znaczenie ma układ PFC, czyli korekcja współczynnika mocy, który pomaga ograniczyć niekorzystny wpływ poboru prądu na sieć.
Z tego miejsca naturalnie przechodzimy do praktyki, bo wzory są przydatne dopiero wtedy, gdy da się je zastosować do konkretnego sprzętu.
Jak policzyć moc w praktyce
Ja zawsze zaczynam od najprostszego pytania: jakie mam napięcie, jaki prąd i czy producent podaje cos φ. Jeśli znam te trzy wartości, policzenie mocy zwykle nie sprawia problemu. W obwodzie jednofazowym wystarczy podstawowy zestaw zależności, a w trójfazowym dochodzi tylko odpowiedni mnożnik.
- Odczytaj napięcie U i prąd I z tabliczki znamionowej albo pomiaru.
- Sprawdź, czy podano cos φ.
- Oblicz moc pozorną: S = U · I.
- Oblicz moc czynną: P = U · I · cos φ.
- Jeśli potrzebujesz mocy biernej, wylicz ją z Q = √(S² - P²).
Przykład 1: czajnik 230 V, 8,7 A i cos φ bliski 1. W takim przypadku moc pozorna i czynna są prawie identyczne, czyli około 2,0 kW. To klasyczny odbiornik rezystancyjny, gdzie energia zamienia się głównie w ciepło.
Przykład 2: silnik 230 V, 5 A i cos φ = 0,8. Moc pozorna wyniesie 1150 VA, a moc czynna około 920 W. Różnica nie jest kosmetyczna. Taki silnik pobiera z sieci więcej prądu, niż sugerowałaby sama liczba watów, więc trzeba to uwzględnić przy doborze zabezpieczeń i przewodów.
Przykład 3: zasilacz 230 V, 2 A i cos φ = 0,6. Moc pozorna to 460 VA, a czynna 276 W. To właśnie dlatego przy UPS-ach i przetwornicach nie wystarczy patrzeć wyłącznie na waty. Liczy się też VA, bo to on pokazuje, czy urządzenie rzeczywiście da radę zasilić cały zestaw.
W układach trójfazowych zasada pozostaje ta sama, tylko w praktyce często używa się wzorów z pierwiastkiem z trzech. Dla symetrycznego odbiornika liczy się to szybko, ale ja zawsze sprawdzam, czy obciążenie jest równomierne, bo nierówne fazy potrafią wywrócić wynik do góry nogami.
Kiedy już umiesz policzyć moc, łatwiej przejść do pytania, gdzie to wszystko ma realne znaczenie w elektronice użytkowej i instalacjach.
Gdzie te pojęcia mają największe znaczenie w elektronice
W elektronice użytkowej różnice między mocą czynną, bierną i pozorną wychodzą na jaw szybciej niż w prostych urządzeniach grzejnych. Najczęściej widać je tam, gdzie zasilanie nie jest czysto rezystancyjne: w zasilaczach, napędach, transformatorach, falownikach, UPS-ach i urządzeniach z silnikami.
| Urządzenie | Dominujący charakter obciążenia | Co warto sprawdzić |
|---|---|---|
| Grzałka, żelazko, czajnik | Prawie wyłącznie moc czynna | Wystarczą waty i napięcie |
| Silnik, transformator, dławik | Znaczna moc bierna | cos φ, prąd rozruchowy, obciążenie przewodów |
| Komputer, telewizor, ładowarka, zasilacz LED | Moc czynna dominuje, ale ważne są zniekształcenia prądu | PFC, VA, sprawność zasilacza |
| UPS, falownik, przetwornica | Liczy się zarówno P, jak i S | Moc w W i VA, a nie tylko jedno z tych oznaczeń |
Na serwisie technologicznym ten temat jest bardziej praktyczny, niż wielu osobom się wydaje. Przy wyborze zasilacza do komputera, stacji zasilania, falownika do instalacji PV albo UPS-a do routera czy serwera domowego nie wystarczy patrzeć na samą liczbę watów. Jeśli producent podaje też VA i cos φ, to nie jest ozdoba karty katalogowej, tylko realna wskazówka o tym, jak sprzęt zachowa się pod obciążeniem.
W nowoczesnych zasilaczach impulsowych często spotkasz aktywne PFC. To rozwiązanie poprawia wykorzystanie energii i ogranicza niekorzystny pobór z sieci. W praktyce oznacza to bardziej przewidywalną pracę całego zestawu i mniejszą szansę, że zasilacz będzie sprawiał problemy przy większym obciążeniu.
Z tego punktu już wprost wynika kolejne pytanie: kiedy moc bierna jest tylko teoretycznym pojęciem, a kiedy zaczyna generować konkretne koszty i ograniczenia?
Dlaczego moc bierna bywa problemem i kiedy kompensacja ma sens
Sama obecność mocy biernej nie jest błędem. Problem pojawia się wtedy, gdy jej udział robi się duży i zaczyna wymuszać większy przepływ prądu, niż wynikałoby to z samej mocy czynnej. To z kolei oznacza wyższe straty na przewodach, większe spadki napięcia i większe obciążenie transformatorów oraz zabezpieczeń.
Najbardziej odczuwalne skutki to zwykle:
- większy prąd w przewodach, a więc większe straty cieplne;
- spadki napięcia przy długich liniach lub dużym obciążeniu;
- konieczność przewymiarowania kabli, zabezpieczeń i transformatorów;
- gorsza stabilność pracy przy dynamicznych zmianach obciążenia;
- w większych obiektach także dodatkowe koszty rozliczeniowe albo wymagania operatora sieci.
Kompensacja ma sens przede wszystkim tam, gdzie obciążenie jest przewidywalne i przez dłuższy czas ma charakter indukcyjny, na przykład przy silnikach, wentylatorach, sprężarkach czy starszych układach z dużą liczbą cewek. Najczęściej stosuje się baterie kondensatorów, bo one „odciążają” sieć z nadmiaru mocy biernej indukcyjnej.
Trzeba jednak uważać na zbyt agresywną kompensację. Za duża bateria kondensatorów potrafi wprowadzić własne problemy, na przykład rezonans, wzrost napięcia albo przesunięcie układu w stronę mocy biernej pojemnościowej. W praktyce to właśnie dlatego dobór kompensacji nie powinien być robiony „na oko”, tylko na podstawie pomiarów i profilu obciążenia.
Dla użytkownika domowego temat jest zwykle mniej bolesny niż dla małej firmy czy warsztatu, ale zasada pozostaje ta sama: im lepiej rozumiesz obciążenie, tym łatwiej dobrać sprzęt i uniknąć niespodzianek. To prowadzi do ostatniej, bardzo praktycznej części.
Jak w 30 sekund ocenić, co naprawdę obciąża urządzenie
Gdy patrzę na tabliczkę znamionową albo kartę katalogową, szukam czterech rzeczy: watów, VA, amperów i cos φ. To wystarcza, żeby w większości przypadków szybko ocenić, czy mam do czynienia z prostym odbiornikiem, czy z urządzeniem wymagającym większej ostrożności przy doborze zasilania.
- Jeśli widzisz tylko W, to zwykle masz do czynienia z odbiornikiem, w którym liczy się przede wszystkim moc czynna.
- Jeśli obok W pojawia się VA, sprawdź oba parametry, bo to VA decyduje o obciążeniu źródła i UPS-a.
- Jeśli jest cos φ, możesz od razu ocenić, jak dobrze urządzenie wykorzystuje pobierany prąd.
- Jeśli sprzęt ma silnik lub transformator, nie zakładaj, że waty mówią wszystko.
- Jeśli pracujesz z zasilaczem impulsowym, zwróć uwagę na PFC i na to, czy producent podaje pełne dane wejściowe.
W praktyce to właśnie takie proste sprawdzenie pozwala uniknąć największych błędów: zbyt słabego UPS-a, źle dobranego falownika, przewymiarowanego albo niedowymiarowanego zasilacza i błędnej oceny instalacji. Jeśli mam zostawić jedną myśl, to tę: watów nie wolno czytać w oderwaniu od VA i cos φ, bo dopiero ten zestaw pokazuje, jak urządzenie zachowuje się naprawdę.
