Dioda to podstawowy element półprzewodnikowy, który przepuszcza prąd głównie w jednym kierunku, a w praktyce decyduje o pracy wielu układów zasilania, zabezpieczeń i sygnalizacji. W tym artykule wyjaśniam, jak działa taki element, czym różnią się jego najważniejsze odmiany, na jakie parametry patrzeć przy wyborze i jakie błędy najczęściej psują działający obwód. To temat prosty tylko na pierwszy rzut oka, bo właśnie tu widać, jak teoria elektroniki przekłada się na realną niezawodność sprzętu.
Najważniejsze rzeczy, które warto wiedzieć od razu
- Przewodzenie w jednym kierunku nie oznacza idealnego zwarcia - każdy wariant ma własny spadek napięcia i ograniczenia prądowe.
- Do prostowania i ochrony zasilania najczęściej wybiera się wersje krzemowe, Schottky oraz TVS.
- Przy doborze liczą się przede wszystkim prąd, napięcie wsteczne, moc strat i temperatura pracy.
- W układach LED konieczny jest ogranicznik prądu, bo sam emiter świetlny nie stabilizuje poboru.
- W praktyce najwięcej problemów powodują zła polaryzacja, zbyt mały zapas napięcia i przegrzewanie.
Jak działa w praktyce i dlaczego kierunek ma znaczenie
W praktyce taki element nie działa jak idealny zawór zero-jedynkowy. W kierunku przewodzenia zaczyna przepuszczać prąd przy niewielkim napięciu, ale spadek nie jest stały i rośnie wraz z obciążeniem oraz temperaturą. W kierunku zaporowym blokuje przepływ do momentu przekroczenia dopuszczalnego napięcia wstecznego, a wtedy może wejść w przebicie albo zostać uszkodzony.
Patrzę tu przede wszystkim na polaryzację, spadek napięcia i odprowadzanie ciepła. Anoda i katoda muszą być wlutowane zgodnie ze schematem, bo odwrotny montaż potrafi zatrzymać cały układ albo doprowadzić do awarii zasilania. W krzemowych odmianach typowy spadek w przewodzeniu często mieści się w okolicach 0,6-0,7 V, a w rozwiązaniach Schottky’ego bywa niższy, więc różnica od razu widać w stratach mocy.
- W przód przewodzi, ale zostawia po sobie spadek napięcia.
- W tył blokuje przepływ, dopóki nie przekroczysz granicy pracy.
- Każda odmiana ma inne zachowanie przy wysokiej temperaturze i dużym prądzie.
Gdy ten mechanizm jest jasny, dużo łatwiej zrozumieć, dlaczego kolejne odmiany różnią się nie tylko nazwą, ale też sposobem pracy.

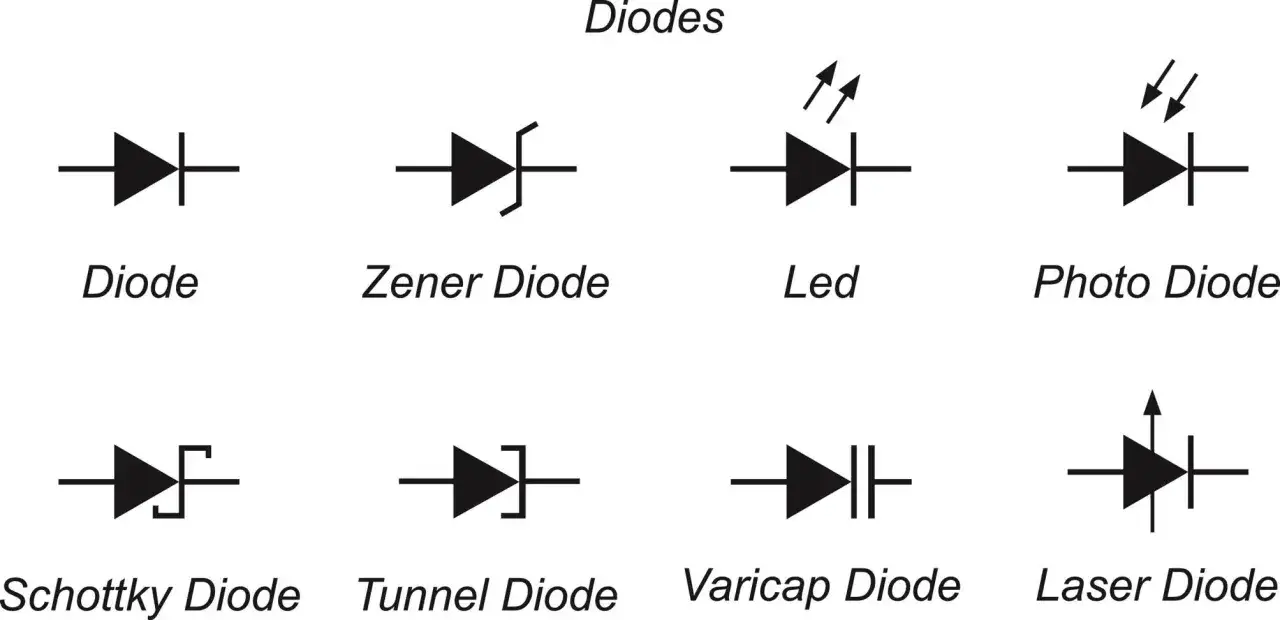

Jakie odmiany spotyka się najczęściej w elektronice
Nie wszystkie wersje rozwiązują ten sam problem. Jedne są robione pod niski spadek napięcia, inne pod stabilizację, jeszcze inne pod ochronę przed impulsem albo emisję światła. W sprzęcie domowym i RTV różnice są bardziej praktyczne niż teoretyczne: źle dobrany typ po prostu grzeje się, traci sprawność albo za późno reaguje.
| Typ | Co robi | Typowy zakres / cecha | Gdzie ma sens |
|---|---|---|---|
| Prostownicza krzemowa | Prostuje napięcie i blokuje przepływ wsteczny | Spadek zwykle około 0,6-1,1 V | Zasilacze, prostowniki, ochrona przed odwrotną polaryzacją |
| Schottky | Mały spadek i szybkie przełączanie | Około 0,2-0,45 V | Przetwornice impulsowe, układy bateryjne, łączenie źródeł zasilania |
| Zener | Stabilizuje napięcie w kierunku zaporowym | Od ok. 2,4 V wzwyż, zależnie od serii | Odniesienia napięcia, ograniczniki, proste stabilizatory |
| LED | Emituje światło przy przepływie prądu | Zależnie od koloru zwykle 1,8-3,3 V | Sygnalizacja, podświetlenie, oświetlenie |
| TVS | Tłumi przepięcia i wyładowania ESD | Projektowana do bardzo szybkiego klamrowania impulsów | Porty USB, HDMI, linie danych, zasilanie wejściowe |
W przetwornicach impulsowych często pojawia się jeszcze szybka odmiana prostownicza, bo klasyczny wariant bywa za wolny i zaczyna generować dodatkowe straty. Właśnie dlatego sama nazwa typu nie wystarcza - trzeba znać warunki pracy i częstotliwość przełączania.
Kiedy widzę te różnice, od razu przechodzę do liczb z noty katalogowej, bo to one decydują o życiu lub śmierci układu.
Na jakie parametry patrzę przed wlutowaniem
Najwięcej błędów nie bierze się z samej zasady działania, tylko z ignorowania kilku parametrów. W katalogu producenta szukam nie haseł marketingowych, lecz konkretnych wartości: prądu ciągłego, napięcia wstecznego, czasu odzyskiwania i możliwości odprowadzenia ciepła. To te liczby mówią, czy element wytrzyma pracę w małej ładowarce, przetwornicy czy w obwodzie zabezpieczającym.
| Parametr | Co oznacza | Jak podchodzę do doboru |
|---|---|---|
| Maksymalny prąd przewodzenia | Ile prądu może płynąć ciągle bez przegrzania złącza | Trzymam zapas, zamiast projektować na granicy |
| Maksymalne napięcie wsteczne | Jakie napięcie element zniesie w polaryzacji zaporowej | Zakładam co najmniej 20-30% zapasu, a przy sieci i przepięciach więcej |
| Spadek napięcia w kierunku przewodzenia | Ile energii zamienia się w ciepło podczas pracy | W układach bateryjnych różnica między 0,7 V a 0,3 V naprawdę ma znaczenie |
| Czas odzyskiwania wstecznego | Jak szybko element przestaje przewodzić po przełączeniu | W szybkich przetwornicach wybieram możliwie krótki czas |
| Moc strat i opór termiczny | Czy obudowa odda ciepło do otoczenia | Mała obudowa potrafi ograniczyć użyteczność bardziej niż sama specyfikacja elektryczna |
| Prąd upływu | Ile energii „ucieka” w kierunku zaporowym | W sprzęcie bateryjnym i wysokiej temperaturze ma to większe znaczenie, niż się wydaje |
W małych obudowach, takich jak SOT-23 czy drobne SMD, termika potrafi ograniczyć projekt szybciej niż sam katalogowy prąd. Dlatego nie ufam wyłącznie pojedynczej liczbie z tabeli - zawsze patrzę na cały kontekst pracy.
Dobrze dobrane liczby dają spokój dopiero wtedy, gdy element trafia do konkretnego zastosowania.
Gdzie ten element robi największą różnicę w sprzęcie RTV i zasilaniu
W sprzęcie RTV i użytkowej elektronice ten komponent pojawia się częściej, niż większość osób zakłada. Najczęściej widzę go w prostownikach zasilaczy, w zabezpieczeniu przed odwrotną polaryzacją, w podświetleniu LED, w układach tłumienia przepięć oraz w przetwornicach impulsowych, gdzie decyduje o sprawności całego urządzenia.

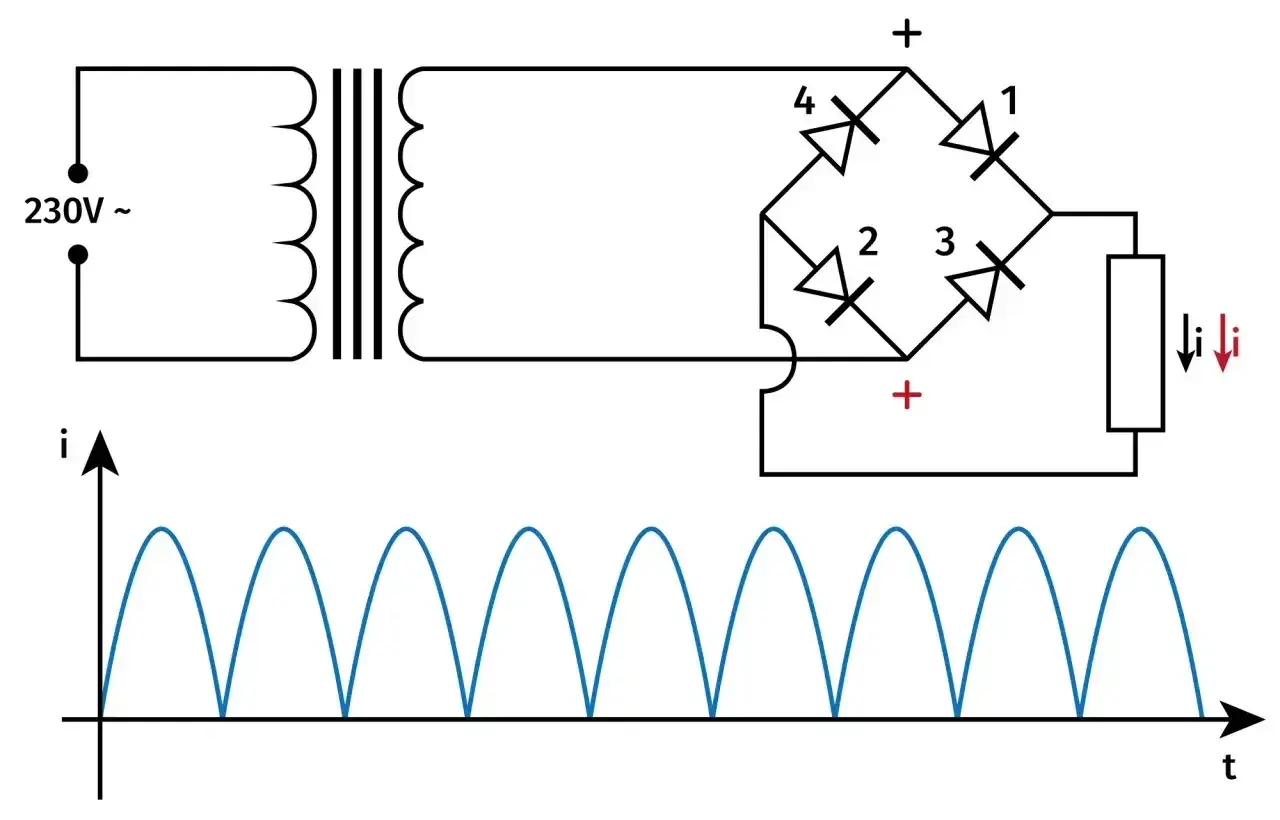

- Zasilacze i ładowarki - prostowanie prądu zmiennego na stały oraz separacja gałęzi zasilania.
- Sprzęt bateryjny - ochrona przed odwrotnym włożeniem baterii i ograniczanie strat napięcia.
- Porty USB, HDMI i linie danych - szybkie ograniczanie przepięć i wyładowań ESD.
- Podświetlenie i sygnalizacja - LED-y w ekranach, panelach i kontrolkach stanu.
- Układy impulsowe - szybkie przełączanie i prostowanie w przetwornicach DC-DC.
W nowych konstrukcjach z bateriami i USB-C coraz częściej liczy się każda dziesiąta wolta spadku, dlatego energooszczędne rozwiązania zyskują przewagę nad klasycznymi. W nowocześniejszych projektach pojawiają się też sterowniki „idealnej diody”, bo elektronika potrafi już zredukować straty lepiej niż prosty, pojedynczy element.
Gdy układ już pracuje, kolejnym krokiem jest szybka diagnoza, czy problem leży w samym komponencie, czy w reszcie toru.
Jak sprawdzić go multimetrem i nie pomylić błędu z uszkodzeniem
Najprostszy test robię multimetrem ustawionym na tryb pomiaru złącza. To szybki sposób, żeby odróżnić sprawny element od zwarcia, przerwy albo błędnego montażu. Trzeba jednak pamiętać, że pomiar na płytce bywa mylący, bo równoległe rezystory, układy scalone i ścieżki mogą fałszować odczyt.
- Ustaw multimetr na test złącza.
- Przyłóż czerwoną sondę do anody, czarną do katody.
- Odczytaj spadek - w krzemowych zwykle około 0,5-0,8 V, w Schottky 0,2-0,4 V, a LED może słabo zaświecić i pokazać wyższy wynik.
- Odwróć sondy. Sprawny element powinien pokazać bardzo dużą rezystancję albo komunikat OL.
- Jeśli obie strony mają prawie zerowy odczyt, masz zwarcie; jeśli obie strony pokazują OL, element może być przerwany albo pomiar jest zakłócony przez resztę układu.
W praktyce porównuję odczyt z identycznym kanałem na płytce albo odlutowuję jedną końcówkę, zanim wyciągnę wniosek. To oszczędza czas i chroni przed niepotrzebną wymianą sprawnego podzespołu.
Po takim teście zwykle widać już, czy problem leży w samym elemencie, czy w reszcie toru.
Co wybieram, gdy układ ma działać długo i bez niespodzianek
Jeśli mam zostawić jedną praktyczną zasadę, to jest nią dopasowanie typu do zadania, a nie odwrotnie. Do prostowania sprawdza się krzemowa lub szybka odmiana, do niskich spadków Schottky, do ochrony TVS, do sygnalizacji LED, a do stabilizacji napięcia Zener z odpowiednim ograniczeniem prądu. W małych urządzeniach mobilnych różnica między 0,7 V a 0,3 V strat potrafi być odczuwalna szybciej, niż pokazują to same wykresy.
- Nie pracuj na maksymalnych wartościach z noty bez zapasu.
- W układach małej mocy każdy ułamek wolta strat zaczyna mieć znaczenie.
- W konstrukcjach impulsowych szybkość przełączania bywa ważniejsza niż sam nominalny prąd.
- Przy diagnozie najpierw sprawdź polaryzację, potem temperaturę, dopiero na końcu wymieniaj element.
W dobrze zaprojektowanym układzie ten mały komponent nie rzuca się w oczy, bo po prostu robi swoją robotę cicho i stabilnie. I właśnie tak powinno być: bez nadmiarowych strat, bez przegrzewania i bez niespodzianek przy każdym włączeniu sprzętu.
