W elektronice fala stojąca pojawia się wtedy, gdy sygnał wysłany w przewód, antenę albo inny tor RF częściowo się odbija i nakłada na falę biegnącą w drugą stronę. To ważne, bo taki układ potrafi obniżyć sprawność, podnieść temperaturę elementów i zafałszować pomiary. Poniżej wyjaśniam, skąd bierze się ten efekt, jak go odczytać w praktyce i kiedy można go wykorzystać zamiast zwalczać.
Najważniejsze rzeczy, które warto wiedzieć od razu
- Źródłem zjawiska jest nakładanie się fali padającej i odbitej w linii transmisyjnej.
- Najczęstszą przyczyną jest niedopasowanie impedancji między źródłem, kablem i obciążeniem.
- W praktyce ocenia się je przez VSWR, return loss i współczynnik odbicia.
- Im większe odbicia, tym zwykle większe straty mocy, większe grzanie i gorsza stabilność toru.
- W RF da się też użyć tego efektu celowo, na przykład w stubach, filtrach i transformatorach ćwierćfalowych.
- W niskich częstotliwościach problem bywa mały, ale w VHF, UHF i mikrofalach staje się bardzo realny.
Czym jest to zjawisko w linii transmisyjnej

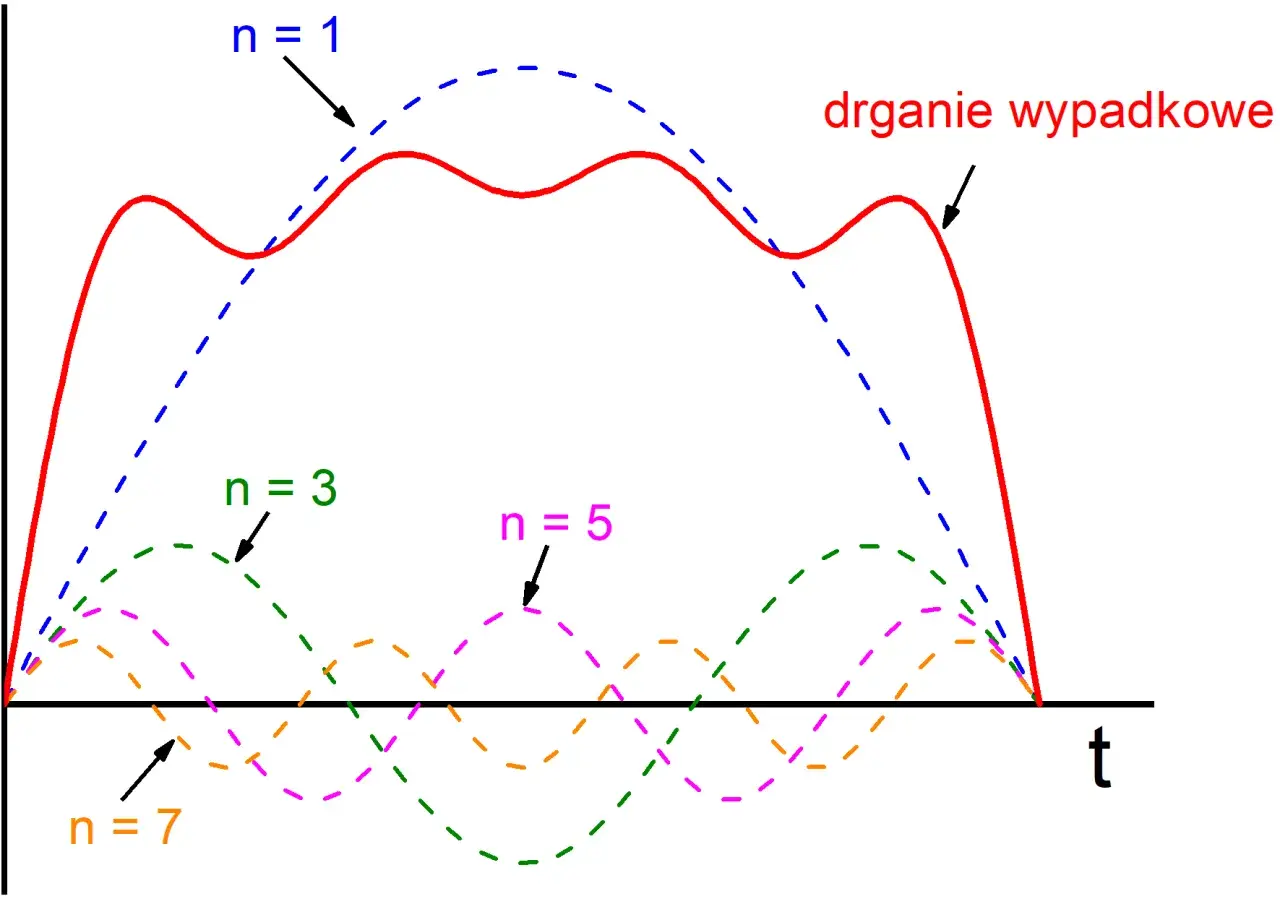

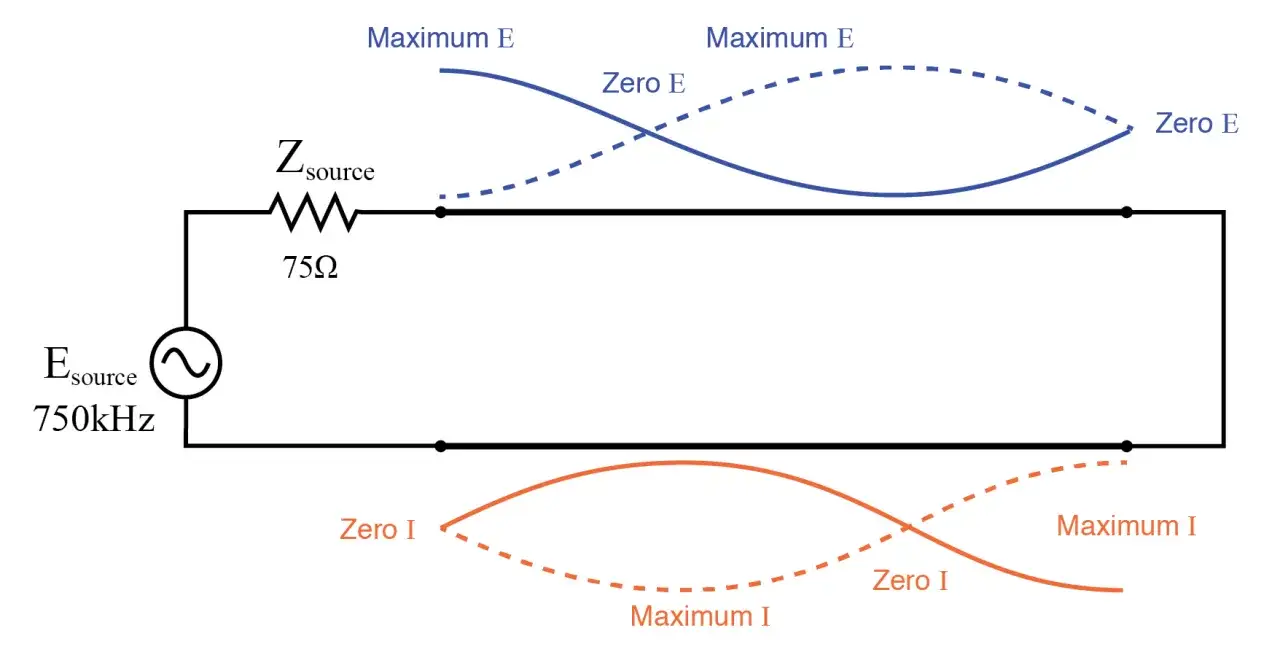

Najprościej mówiąc, chodzi o sytuację, w której dwie fale o tej samej częstotliwości poruszają się w przeciwnych kierunkach i tworzą nieruchomy wzór maksimum oraz minimum napięcia. Sama energia nadal płynie, ale jej rozkład wzdłuż przewodu przestaje być równy. Widać wtedy punkty, w których sygnał ma lokalne maksimum, i miejsca, w których prawie znika.
W praktyce ma to największe znaczenie wtedy, gdy długość przewodu nie jest już „krótka” względem długości fali. Jeśli tor ma rozmiar porównywalny z ułamkiem długości fali, kabel przestaje zachowywać się jak zwykły łącznik, a zaczyna działać jak element obwodu. Ja właśnie w tym miejscu zawsze zwalniam: od tego momentu geometria przewodu i jego impedancja zaczynają mieć znaczenie tak samo duże jak sam sygnał.
W linii bez strat odległość między kolejnymi maksimami lub kolejnymi minimami wynosi zwykle połowę długości fali, a przejście od maksimum do minimum to ćwierć fali. To właśnie tłumaczy, dlaczego w torach RF drobna zmiana długości przewodu potrafi zmienić wynik pomiaru bardziej, niż wielu początkujących się spodziewa. Żeby zobaczyć, skąd bierze się taki układ, trzeba przejść do odbić na końcu linii.
Skąd biorą się odbicia na kablu i antenie
Główny powód jest prosty: impedancja źródła, linii i obciążenia nie jest taka sama. Linia ma swoją impedancję charakterystyczną, a antena, filtr czy wejście wzmacniacza mają własną. Gdy te wartości się różnią, część energii nie przechodzi dalej, tylko wraca w stronę nadajnika jako fala odbita.
Najłatwiej myśleć o tym jak o echu w kablu. Jeżeli końcówka linii „nie przyjmuje” energii w sposób przewidziany przez projekt, sygnał odbija się od nieciągłości. Im większa różnica impedancji, tym silniejsze odbicie. W skrajnym przypadku, czyli przy rozwarciu albo zwarciu, odbicie jest bardzo duże i wzór na linii robi się wyraźny niemal od razu.
| Sytuacja | Co dzieje się z sygnałem | Jak wygląda efekt |
|---|---|---|
| Dopasowanie | Prawie cała energia przechodzi do obciążenia | Minimalne odbicia i spokojny przebieg napięcia |
| Niedopasowanie częściowe | Część sygnału wraca do źródła | Pojawiają się lokalne maksima i minima |
| Rozwarcie | Prawie cała fala wraca | Silny wzór stojący i duże odbicia |
| Zwarcie | Fala odbija się z odwróceniem fazy | Równie silny, ale inny układ maksimum i minimum |
To właśnie dlatego w technice radiowej sam kabel nie jest obojętny. Nawet jeśli wygląda „tylko” jak odcinek przewodu, przy wyższych częstotliwościach może wyraźnie zmieniać zachowanie całego układu. Właśnie tu najlepiej widać sens pomiarów, o których piszę w następnej sekcji.
Jak czytać VSWR, return loss i współczynnik odbicia
Ja zwykle patrzę na te trzy pojęcia razem, bo każde mówi o tym samym problemie z innej strony. Współczynnik odbicia pokazuje, jaka część sygnału wraca. VSWR mówi, jak mocno rozjeżdżają się maksimum i minimum napięcia wzdłuż linii. Return loss opisuje odbicia w decybelach i jest wygodny, gdy porównuje się różne układy pomiarowe.
| Wskaźnik | Co opisuje | Jak to czytać |
|---|---|---|
| Współczynnik odbicia | Stosunek fali wracającej do padającej | 0 oznacza brak odbicia, 1 pełne odbicie |
| VSWR | Relację maksimum do minimum napięcia | 1:1 to dopasowanie idealne, wyższe wartości oznaczają większy problem |
| Return loss | Odbicie opisane w dB | Im większa wartość, tym mniejsze odbicia |
W praktyce pomocna jest też prosta skala interpretacyjna. Dla VSWR 1,5 odbija się około 4% mocy, a przy 6 wraca już około 50%. To różnica, którą naprawdę da się zobaczyć na torze pomiarowym i usłyszeć w zachowaniu urządzenia. Jeśli korzystasz z analizatora wektorowego, patrzysz często na parametr S11, bo właśnie on najlepiej pokazuje odbicia na porcie wejściowym.
Same liczby nie wystarczą, bo dopiero ich skutki pokazują, czy problem jest kosmetyczny, czy już istotny dla pracy układu. I tu przechodzimy od metryki do realnych konsekwencji.
Jakie skutki daje niedopasowanie w praktyce
Najbardziej oczywisty skutek to utrata części mocy. Energia, która wraca do źródła, nie zasila obciążenia, więc nadajnik musi pracować ciężej, a system staje się mniej efektywny. Drugim efektem jest grzanie elementów na końcu toru i w jego złączach, zwłaszcza gdy moc jest większa albo układ pracuje długo bez przerwy.
W sprzęcie nadawczym dochodzi jeszcze ochrona układu. W wielu konstrukcjach elektronika ogranicza moc wyjściową, gdy odbicia są zbyt duże, żeby nie uszkodzić końcówki mocy. Z punktu widzenia użytkownika wygląda to czasem jak „spadek zasięgu”, choć w rzeczywistości problem leży w dopasowaniu toru, nie w samym nadajniku.
- Spada sprawność i część mocy nie dociera do obciążenia.
- Rosną straty cieplne, szczególnie przy dużej mocy i złych złączach.
- Pojawiają się błędy pomiarowe, bo wynik zależy od długości i jakości przewodu.
- Układy ochronne mogą obcinać moc, aby zabezpieczyć tor RF.
- Filtry i anteny stroją się gorzej, jeśli odbicia są silne i zmienne.
Jest też ważny wyjątek: jeśli przewód jest znacznie krótszy niż ćwierć długości fali, efekt zwykle bywa mało dokuczliwy. Dlatego w prostych, niskoczęstotliwościowych układach elektronicznych ten problem często nie wychodzi na pierwszy plan. Gdy jednak wchodzimy w zakres radiowy, szczególnie przy antenach i krótkich ścieżkach mikrofalowych, zaczyna dominować nad „zwykłą” intuicją z elektroniki niskich częstotliwości. A to otwiera drogę do bardzo ciekawych zastosowań.
Gdzie wykorzystuje się je celowo
To jeden z tych tematów, które lubię najbardziej, bo pokazują odwrotną stronę problemu: ten sam efekt można zamienić w narzędzie projektowe. W RF nie walczy się z odbiciami tylko po to, żeby je wyzerować. Czasem wykorzystuje się je do strojenia obwodu, filtracji albo dopasowania impedancji.
Dobry przykład to stub, czyli odcinek linii zakończony zwarciem albo rozwarciem. Taki fragment może zachowywać się jak cewka albo kondensator, zależnie od długości i sposobu zakończenia. Z kolei transformator ćwierćfalowy pozwala przekształcać impedancję obciążenia tak, by łatwiej dopasować ją do źródła. W mikrofalach używa się tego w filtrach, układach dopasowujących i w niektórych konstrukcjach antenowych.
W praktyce wygląda to bardzo elegancko: krótki odcinek linii, który na pierwszy rzut oka wygląda jak zwykły przewód, staje się elementem reagującym na częstotliwość. Jeśli jest dobrze zaprojektowany, pomaga zestroić układ zamiast go psuć. Jeśli jest źle dobrany, robi dokładnie odwrotnie. Dlatego następny krok to już nie teoria, tylko dyscyplina projektowa.
Jak ograniczyć odbicia w realnym projekcie
Gdy projektuję tor RF, zaczynam od banalnej, ale skutecznej zasady: utrzymuję spójność impedancyjną od początku do końca. To oznacza ten sam standard kabla, sensowne złącza, brak przypadkowych przejściówek i świadomy wybór anteny albo obciążenia. Im mniej nieciągłości, tym mniej niespodzianek w pomiarach.
- Sprawdź, czy źródło, kabel i obciążenie są projektowane pod tę samą impedancję.
- Ogranicz liczbę adapterów, luźnych wtyków i zbędnych odcinków przewodu.
- Mierz układ w paśmie, w którym ma naprawdę pracować, a nie tylko „na oko” przy jednej częstotliwości.
- Najpierw wyklucz problemy mechaniczne: złącze, kabel, lut, pęknięcie ścieżki.
- Jeśli to układ o wyższej mocy, kontroluj temperaturę i nie zakładaj, że małe odbicie jest zawsze nieszkodliwe.
- W trudniejszych przypadkach użyj VNA albo reflektometru, zamiast opierać się wyłącznie na wskazaniu mocy.
Ważny detal: nawet dobre dopasowanie na jednym końcu nie gwarantuje sukcesu w całym torze. Długi przewód, inny typ złącza albo niepoprawnie dobrana antena mogą zniweczyć efekt, który na schemacie wyglądał idealnie. Dlatego w realnym sprzęcie zawsze sprawdzam cały łańcuch, nie tylko jeden punkt. Z tego właśnie wynika ostatnia, praktyczna obserwacja.
Co zostaje, gdy odfiltruje się teorię od praktyki
Jeśli miałbym zostawić tylko jedną myśl, byłaby bardzo prosta: przy częstotliwościach radiowych przewód przestaje być neutralny. Staje się częścią układu i może albo przenosić energię skutecznie, albo sam tworzyć problem. Kiedy sygnał ma wracać, trzeba wiedzieć, gdzie powstaje odbicie; kiedy ma być wykorzystany, trzeba je zaplanować świadomie.
To dlatego w elektronice nie traktuję tego zjawiska jak ciekawostki z podręcznika fizyki. To praktyczny parametr toru, który wpływa na dopasowanie, straty, pomiar i niezawodność. Gdy rozumiesz, jak powstaje, łatwiej odróżnić zwykłe niedopasowanie od sytuacji, w której wzór na linii jest już częścią zamierzonej konstrukcji.
