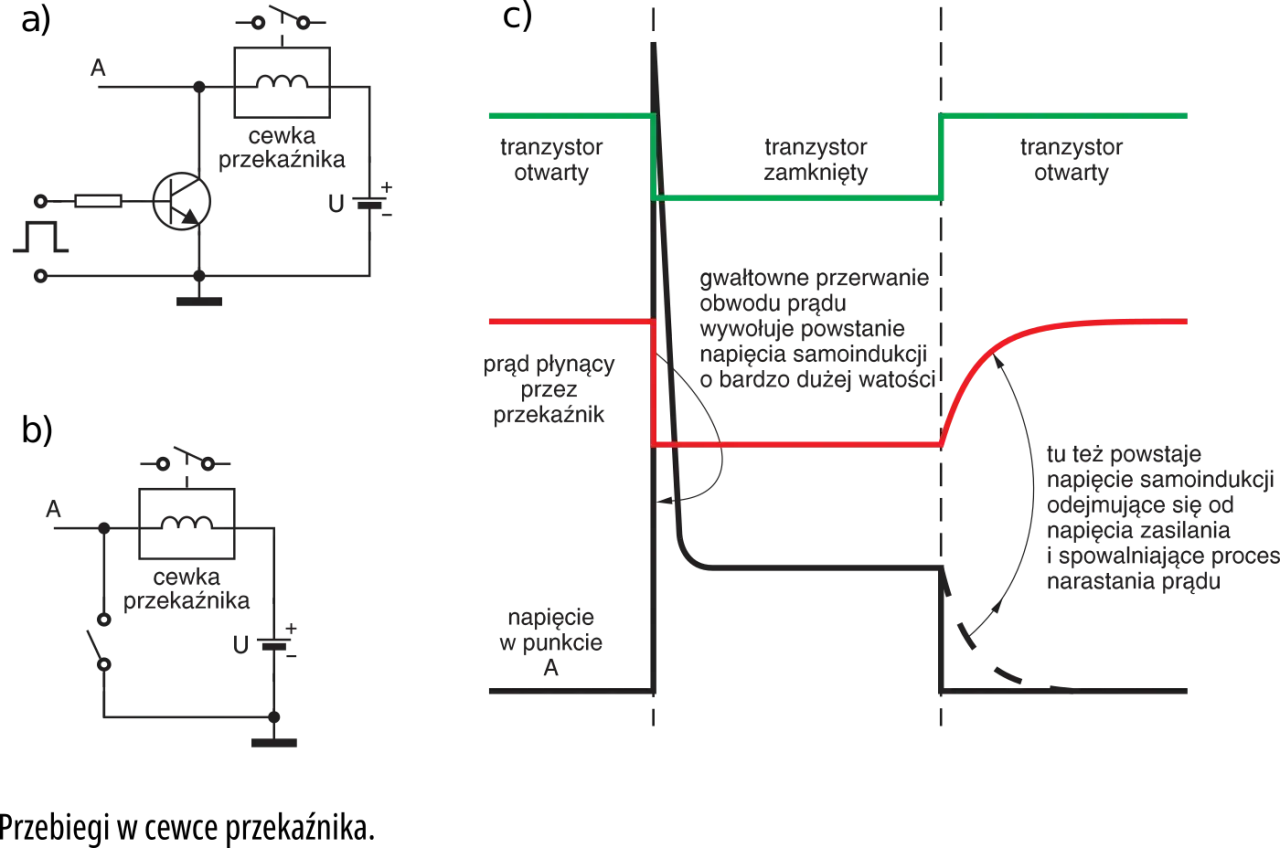

W układach elektronicznych najwięcej zamieszania robi nie sam ładunek, ale różnica energii między punktami obwodu. Potencjał elektryczny pozwala opisać właśnie ten poziom odniesienia i od razu wyjaśnia, skąd bierze się napięcie, dlaczego kondensator się ładuje, a bateria wymusza przepływ prądu. Poniżej rozkładam temat na definicję, wzór, praktyczne przykłady z elektroniki i błędy, które najczęściej prowadzą do złych pomiarów.
To najważniejsze informacje, które warto zapamiętać
- To wielkość skalarna opisująca energię przypadającą na 1 kulomb ładunku.
- W praktyce elektronicznej ważniejsza od wartości bezwzględnej jest różnica potencjałów, czyli napięcie.
- Jednostką jest wolt, a podstawowa zależność to
V = U / q. - Multimetr mierzy zawsze różnicę między dwoma punktami, nie „sam potencjał” jednego miejsca.
- Baterie, kondensatory i zasilacze działają inaczej, ale wszystkie opierają się na kontrolowaniu różnicy potencjałów.
- Najczęstszy błąd to mieszanie napięcia, ładunku i energii w jedno pojęcie.
Co naprawdę opisuje ten parametr
Ja patrzę na to tak: potencjał to wygodny skrót myślowy dla pytania „ile energii przypada na jednostkowy ładunek w danym punkcie pola?”. Gdy ładunek dodatni przesuwasz w obrębie pola elektrycznego, wykonujesz pracę albo pole wykonuje pracę nad ładunkiem, a właśnie ten koszt energetyczny opisuje potencjał. Im większa różnica między punktami, tym większa zmiana energii po przejściu ładunku z jednego miejsca do drugiego.
To dlatego samo słowo „potencjał” bywa mylące na początku nauki. Nie jest to „ilość elektronów w punkcie”, tylko energia odniesiona do ładunku. W praktyce elektroniki ta różnica ma większe znaczenie niż abstrakcyjna wartość w jednym punkcie, bo układy reagują na przepływ energii, a nie na samą nazwę miejsca na schemacie. Następny krok to zapis matematyczny, bo bez niego łatwo pomieszać znaczenie wielkości i jednostek.
Jak czytać wzór i jednostkę
Najprostszy zapis wygląda tak: V = U / q, gdzie V to potencjał, U energia potencjalna, a q ładunek. Z tego od razu wynika jednostka: 1 wolt = 1 dżul na kulomb. Jeśli do przesunięcia ładunku o 1 kulomb potrzeba 1 dżula pracy, mówimy o różnicy 1 V.
W obliczeniach praktycznych często wygodniejsze jest patrzenie na zmianę energii: ΔU = qΔV. To oznacza, że ten sam skok napięcia daje inną zmianę energii zależnie od wartości ładunku. Dla elektroniki to ważne, bo małe napięcie przy dużym prądzie może dać ten sam efekt energetyczny co większe napięcie przy małym ładunku.
Gdy pole jest w przybliżeniu jednorodne, korzystam jeszcze z prostego przybliżenia E ≈ ΔV / d, gdzie d to odległość między punktami. Im większy spadek napięcia na krótszym dystansie, tym silniejsze pole. To przydaje się choćby przy analizie warstw izolacji, odstępów na płytce PCB i zachowania elementów w pobliżu ostrych krawędzi przewodnika.
| Wielkość | Co opisuje | Jednostka | Jak myśleć o tym w praktyce |
|---|---|---|---|
| Potencjał | Energię na jednostkę ładunku w danym punkcie | V | Poziom odniesienia w polu |
| Różnica potencjałów | Zmianę energii między dwoma punktami | V | To, co zwykle nazywamy napięciem |
| Natężenie pola | Jak szybko potencjał zmienia się w przestrzeni | V/m | Siła „spadku” energetycznego w polu |
Warto zapamiętać jeszcze jedną rzecz: potencjał zawsze zależy od przyjętego punktu odniesienia. W zadaniach szkolnych i obwodach elektronicznych ten punkt bywa umownie oznaczany jako masa albo zero, ale to nadal umowa, a nie absolutna prawda o układzie. To prowadzi prosto do najczęstszego nieporozumienia: dlaczego w elektronice tak często mówi się o napięciu, a nie o samym potencjale.
Dlaczego w elektronice ważniejsza jest różnica potencjałów
W obwodach praktycznie nigdy nie interesuje mnie „sam poziom” w oderwaniu od wszystkiego. Interesuje mnie to, między którymi punktami występuje różnica i czy ta różnica jest wystarczająca, aby uruchomić układ, spolaryzować diodę, naładować kondensator albo zasilić mikrokontroler. Dlatego napięcie jest pojęciem roboczym, a potencjał staje się jego tłem.
Ja zwykle tłumaczę to prostym porównaniem: potencjał jest jak wysokość względem umownie wybranej „zera” na mapie, a napięcie jak różnica wysokości między dwoma punktami trasy. Sam poziom n.p.m. niewiele mówi, jeśli nie wiesz, skąd i dokąd chcesz iść. W elektronice dokładnie tak samo liczy się różnica między węzłami, a nie abstrakcyjny numer przypięty do jednego punktu.
| Przykład | Typowa wartość | Co to oznacza w praktyce |
|---|---|---|
| Ogniwo Li-ion | 3,0-4,2 V | Nominalnie 3,7 V, ale realny zakres zmienia się wraz ze stanem naładowania |
| USB | 5 V | Standardowe zasilanie dla wielu drobnych urządzeń i akcesoriów |
| Logika 3,3 V | 3,3 V | Częsty poziom pracy mikrokontrolerów i modułów cyfrowych |
| Instalacja samochodowa | 12 V nominalnie | W praktyce napięcie zmienia się w szerszym zakresie zależnie od pracy alternatora i obciążenia |
| Sieć w Polsce | 230 V AC | Zasilanie o znacznie większym potencjale energii, wymagające większej ostrożności |
Ta tabela dobrze pokazuje, że w elektronice nie chodzi o jedną uniwersalną wartość, tylko o właściwy poziom dla konkretnego układu. Właśnie dlatego ta sama zasada fizyczna prowadzi raz do zasilania układu scalonego, a raz do niebezpiecznego napięcia sieciowego. Żeby to dobrze zobaczyć, warto przejść od teorii do źródeł energii, które najczęściej spotykamy w praktyce.
Baterie, kondensatory i zasilacze pokazują to najlepiej
Najbardziej namacalne zastosowania widać tam, gdzie energia jest magazynowana albo dostarczana do obwodu. Bateria utrzymuje różnicę potencjałów dzięki reakcjom chemicznym, kondensator dzięki rozdzieleniu ładunków na okładkach, a zasilacz dzięki kontroli obwodu elektronicznego i regulacji wyjścia. Mechanizm jest inny, ale efekt dla projektanta jest podobny: potrzebujesz stabilnego napięcia w określonym zakresie.
W praktyce rozróżniam te elementy bardzo prosto. Bateria daje energię przez dłuższy czas, kondensator świetnie radzi sobie z krótkim oddawaniem lub przyjmowaniem ładunku, a superkondensator stoi pośrodku i potrafi oddać dużą moc bardzo szybko, ale przy mniejszej energii całkowitej niż klasyczne ogniwo. To nie jest tylko teoria katalogowa. Wystarczy policzyć: kondensator 1000 µF naładowany do 5 V magazynuje około 0,0125 J, czyli zdecydowanie za mało, by zasilać coś długo, ale wystarczająco, by wygładzić krótkie spadki i impulsy.
Właśnie tu pojawia się praktyczna intuicja, której często brakuje początkującym: napięcie nie mówi jeszcze wszystkiego o zapasie energii. Dwa źródła mogą mieć podobne napięcie, ale kompletnie inną pojemność i zdolność do pracy pod obciążeniem. Jeśli chcesz ocenić układ sensownie, patrz nie tylko na poziom napięcia, lecz także na prąd, pojemność, rezystancję wewnętrzną i zachowanie pod obciążeniem. To prowadzi do pytania, jak te wielkości sprawdzić bez zgadywania.
Jak mierzyć go bez błędnych wniosków
W serwisie i na stole laboratoryjnym najważniejsze jest jedno: multimetr mierzy różnicę między dwiema sondami, a nie „potencjał w izolacji”. Jeśli czarna sonda nie ma sensownie wybranego punktu odniesienia, odczyt niewiele znaczy. Dlatego pierwszy krok zawsze robię ten sam: ustalam masę układu, punkt odniesienia lub punkt, względem którego chcę porównać kolejne miejsca.
Przy pomiarach DC sprawa jest zwykle prosta. Przy AC trzeba pamiętać, że miernik może pokazywać wartość skuteczną, a nie szczytową, więc czytanie wyniku bez zrozumienia trybu pomiaru łatwo kończy się błędnym wnioskiem. Oscyloskop daje z kolei pełniejszy obraz, bo pokazuje przebieg w czasie, ale i on odnosi napięcie do konkretnego punktu masy. W praktyce uczulam na trzy rzeczy: prawidłową polaryzację sond, zakres pomiarowy i to, czy układ jest obciążony w chwili pomiaru.
Warto też pamiętać o bezpieczeństwie. Pomiar w zasilaczu czy przy instalacji sieciowej to już nie jest zwykła sprawa z mikrokontrolerem na 3,3 V, tylko obszar, w którym błąd może uszkodzić sprzęt albo narazić człowieka. Ja zawsze powtarzam, że dobry pomiar zaczyna się nie od samego miernika, tylko od jasnego planu: co mierzę, względem czego i po co. To płynnie prowadzi do błędów, które najczęściej psują interpretację.
Najczęstsze pomyłki przy nauce i pracy z układami
Pierwszy błąd to utożsamianie potencjału z ładunkiem. Punkt może mieć wyższy potencjał, a nie „więcej energii w sobie” w sensie intuicyjnym, dopóki nie określisz, jaki ładunek i względem czego analizujesz. Drugi błąd to mylenie napięcia z samym „źródłem zasilania”. Napięcie jest różnicą, więc bez dwóch punktów nie ma pełnego sensu.
Trzecia pułapka pojawia się przy masie. W elektronice masa jest bardzo często punktem odniesienia, ale nie zawsze oznacza fizyczną ziemię ani zero absolutne. Czwarty problem to ignorowanie obciążenia: źródło może pokazywać poprawne napięcie bez obciążenia, a pod działaniem układu spaść znacząco. To właśnie dlatego w diagnostyce nie wystarcza spojrzeć na odczyt „na pusto”. Trzeba jeszcze zobaczyć, co dzieje się pod realnym poborem prądu.
Piąty błąd jest bardziej szkolny, ale nadal częsty: traktowanie natężenia pola i potencjału jako tej samej rzeczy. To dwie różne wielkości, choć są ze sobą powiązane. Potencjał mówi o energii na jednostkę ładunku, a pole mówi o tym, jak szybko ta energia zmienia się w przestrzeni. Jeśli te pojęcia się miesza, potem trudno zrozumieć działanie kondensatorów, izolacji czy ekranowania. Ostatni krok to przełożenie tego wszystkiego na praktykę projektowania i naprawy.
Co warto zapamiętać przy pracy z układami
Jeśli mam zostawić jedną praktyczną myśl, to tę: w elektronice liczy się różnica między punktami, nie abstrakcyjna wartość „gdzieś w układzie”. Dzięki temu szybciej diagnozuje się awarie, łatwiej porównuje napięcia zasilania i prościej rozumie się, dlaczego jeden moduł działa na 3,3 V, a inny wymaga 5 V albo więcej. To nie jest detal terminologiczny, tylko narzędzie do trafniejszej analizy.
Druga rzecz to konsekwencja w pomiarach. Ten sam układ może wyglądać „dobrze” przy lekkim obciążeniu i „źle” pod obciążeniem, a to całkowicie zmienia interpretację wyniku. Trzecia rzecz jest już czysto inżynierska: gdy projektujesz obwód, od początku myśl o poziomach odniesienia, zapasie napięcia, tolerancjach źródła i zachowaniu elementów przy zmianie temperatury. To właśnie te szczegóły odróżniają schemat działający na kartce od układu, który działa stabilnie w rzeczywistości.
Jeżeli chcesz naprawdę rozumieć elektronikę, nie zatrzymuj się na samym wzorze. Zobacz, jak potencjał przekłada się na napięcie, energię i zachowanie komponentów. Wtedy każdy kolejny pomiar ma więcej sensu, a schemat przestaje być zbiorem symboli i zaczyna pokazywać, co faktycznie dzieje się w obwodzie.
