Cewka Tesli to jeden z tych układów, które jednocześnie robią wrażenie wizualne i dobrze pokazują podstawy elektroniki wysokich częstotliwości. W praktyce najważniejsze są tu rezonans, sprzężenie cewek i sposób magazynowania energii, a nie samo „duże napięcie” jako efekt dla efektu. W tym artykule rozkładam temat na części: wyjaśniam zasadę działania, pokazuję budowę, omawiam odmiany i wskazuję, gdzie zaczyna się realne ryzyko.
Najkrócej chodzi o rezonans, strojenie i wysokie napięcie
- To rezonansowy transformator, który podnosi napięcie do bardzo wysokich wartości przy małym prądzie.
- Układ działa dzięki zestrojeniu obwodu pierwotnego i wtórnego na podobną częstotliwość.
- Najbardziej efektowne wersje powstają z połączenia cewki, kondensatora i odpowiedniego przełączania energii.
- Dziś taki układ służy głównie do pokazów, edukacji i eksperymentów, a nie do praktycznego przesyłu energii.
- Wysoka częstotliwość zmniejsza część zagrożeń, ale nie czyni układu bezpiecznym.
- Najczęstsze problemy to złe strojenie, słabe uziemienie i ignorowanie zakłóceń radiowych.
Czym jest rezonansowy transformator i skąd bierze się jego efekt
Patrzę na ten układ nie jak na zwykły transformator, ale jak na system, który potrafi bardzo sprawnie „pompować” energię między obwodami. Zamiast prostego przełożenia napięcia mamy tu rezonans: energia krąży między cewką a kondensatorem, a w odpowiednim momencie narasta do poziomu, przy którym na wyjściu pojawiają się widowiskowe wyładowania. To właśnie dlatego taki układ kojarzy się z błyskami, łukami i bardzo wyraźnym efektem laboratoryjnym.
Historycznie Nikola Tesla projektował podobne rozwiązania z myślą o wysokiej częstotliwości i bezprzewodowym przesyle energii. Dzisiejsze zastosowania są znacznie skromniejsze, ale sama idea pozostała cenna: pokazuje, że w elektronice nie zawsze wygrywa „większe napięcie z zasilacza”, tylko dobrze dobrana dobroć obwodu, czyli jego zdolność do magazynowania energii bez dużych strat.
Właśnie to odróżnia ten temat od banalnego „transformatorka do iskier”. Tu najciekawsze jest to, że układ działa najlepiej wtedy, gdy wszystkie elementy są strojoną całością, a nie zbiorem przypadkowych części. To prowadzi prosto do pytania, jak dokładnie odbywa się taki proces.
Jak działa rezonans w praktyce
Najprościej rzecz ujmując, energia nie przeskakuje tu od razu z jednego uzwojenia do drugiego. Najpierw ładuje się kondensator w obwodzie pierwotnym, potem przełącznik lub iskiernik wyzwala szybkie rozładowanie, a obwód LC zaczyna drgać. Jeśli częstotliwości obwodu pierwotnego i wtórnego są zbliżone, energia przenosi się coraz skuteczniej na stronę wysokiego napięcia.
- Zasilanie ładuje kondensator po stronie pierwotnej.
- Iskiernik albo tranzystor wzbudza drgania w obwodzie LC.
- Obwód zaczyna rezonować, więc napięcie w kolejnych cyklach rośnie.
- Sprzężenie magnetyczne przekazuje energię do uzwojenia wtórnego.
- Na górze wtórnego uzwojenia napięcie staje się tak duże, że powietrze przestaje izolować.
W praktycznych konstrukcjach częstotliwość pracy zwykle mieści się w zakresie od około 100 kHz do 1 MHz. To ważne, bo właśnie wysoka częstotliwość pozwala uzyskać bardzo efektowne wyładowania przy niskim prądzie wyjściowym, a jednocześnie mocno wpływa na sposób, w jaki układ oddziałuje z otoczeniem i z człowiekiem.
Jeśli rezonans jest źle ustawiony, układ nadal może coś pokazać, ale traci siłę, stabilność i powtarzalność. Dlatego od samego początku warto patrzeć na niego jak na precyzyjnie zestrojony układ, a nie na widowiskowy generator iskier. Żeby to zadziałało, każdy element musi robić swoją robotę.

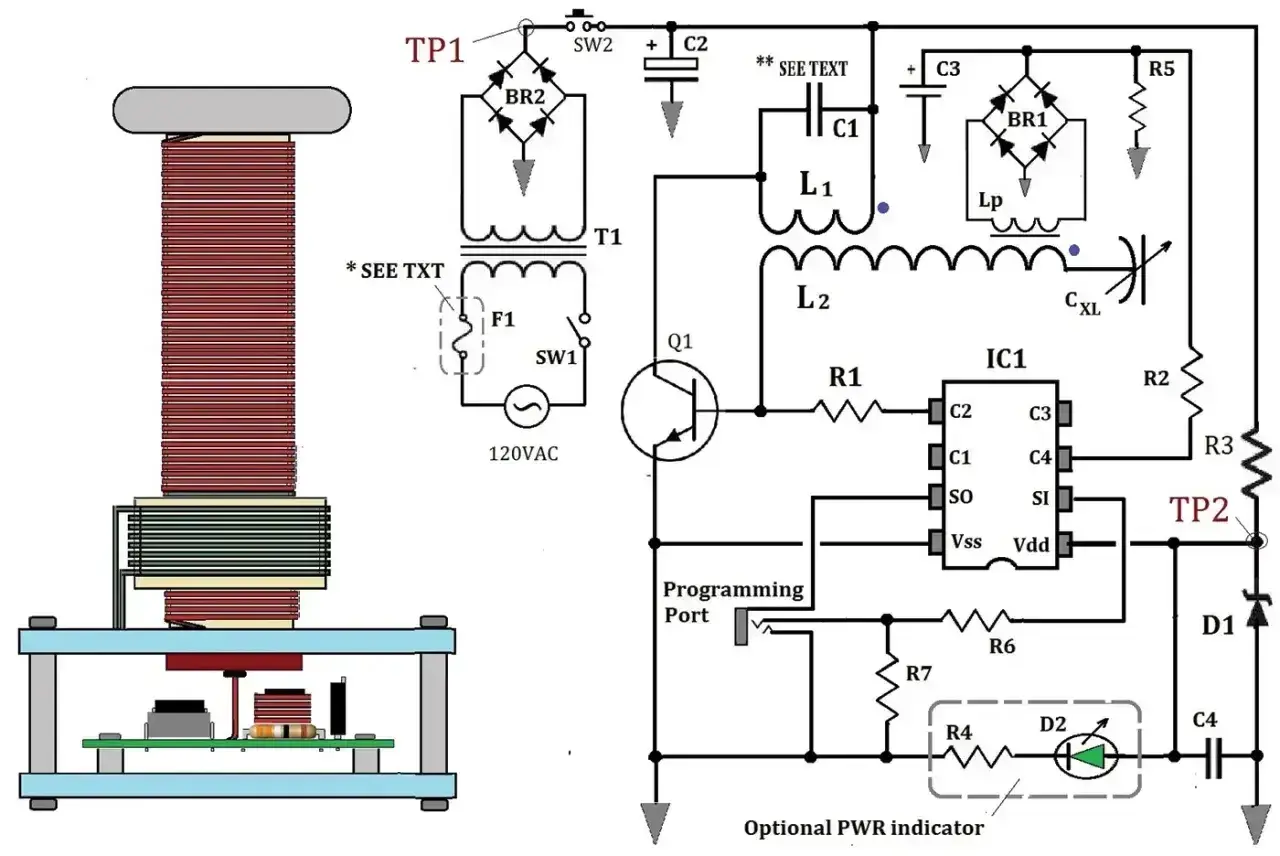

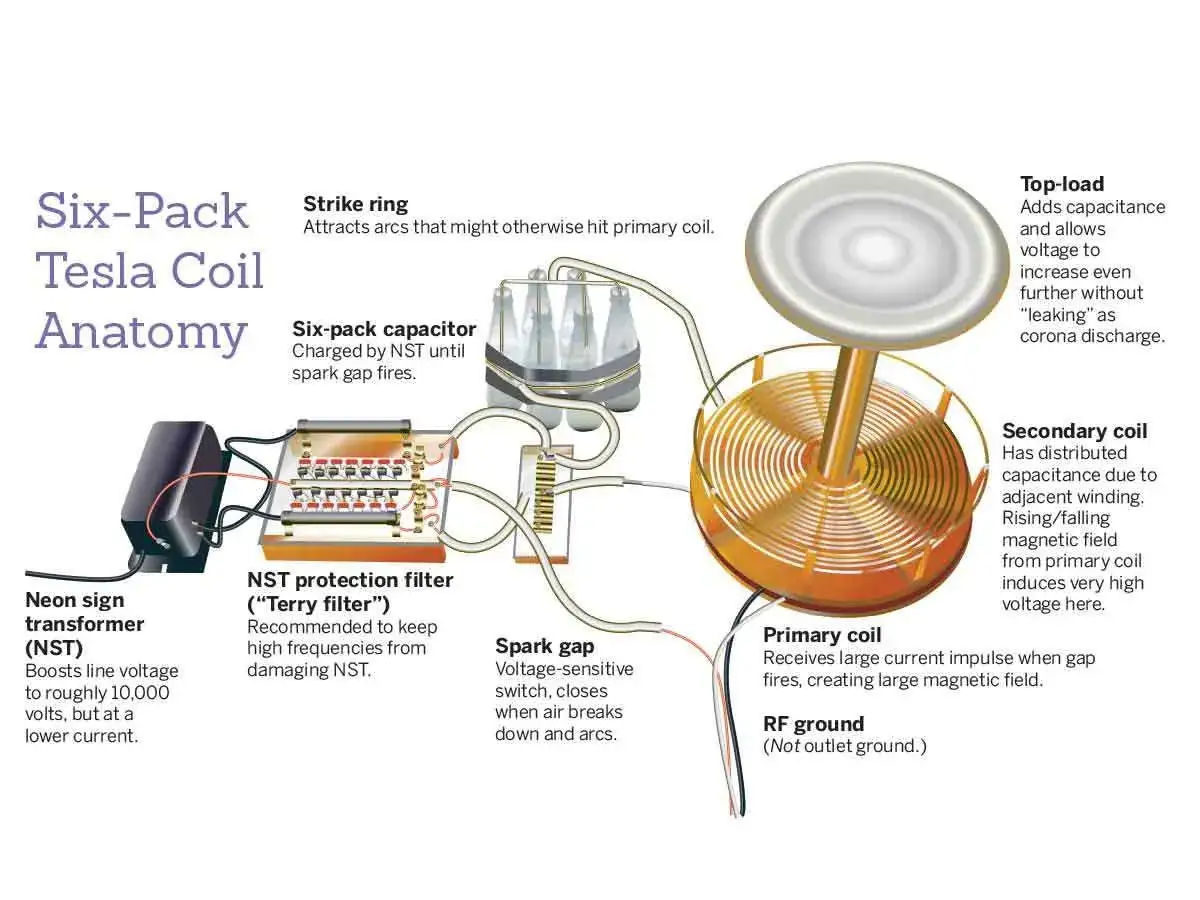

Z czego składa się dobrze zestrojony układ
W dobrze zaprojektowanym rozwiązaniu nie ma przypadkowych części. Każdy element ma konkretną funkcję: jedne magazynują energię, inne ją przełączają, jeszcze inne porządkują pole elektryczne albo ograniczają straty. Gdy któryś z nich jest źle dobrany, efekt końcowy szybko się pogarsza.
| Element | Rola | Na co zwracam uwagę |
|---|---|---|
| Uzwojenie pierwotne | Tworzy obwód, w którym rozpoczyna się wzbudzenie rezonansu. | Liczy się geometria, sprzężenie z wtórnym i możliwość strojenia. |
| Uzwojenie wtórne | Podnosi napięcie do poziomu umożliwiającego przebicie powietrza. | Ważne są jakość izolacji, liczba zwojów i niewielkie straty. |
| Kondensator | Gromadzi energię i współtworzy obwód rezonansowy. | Musi dobrze znosić napięcia i pracować w odpowiednim paśmie. |
| Top-load lub toroid | Stabilizuje pole elektryczne i działa jak część pojemności obwodu. | Zaokrąglony kształt ogranicza przedwczesne „uciekanie” wyładowania. |
| Przełącznik iskrowy lub tranzystor | Wyzwala i podtrzymuje drgania w obwodzie pierwotnym. | Ma decydować o kontroli, sprawności i hałasie pracy układu. |
| Uziemienie | Zapewnia punkt odniesienia dla wysokiego napięcia. | Bez niego układ bywa mniej przewidywalny i bardziej podatny na zakłócenia. |
Jeśli miałbym wskazać najczęstszy błąd początkujących, to nie byłoby nim „za małe napięcie”, tylko lekceważenie detali mechanicznych i elektrycznych. Ostre krawędzie, zbyt mała odległość między elementami, słabe połączenia i źle dobrane strojenie potrafią zepsuć nawet sensowną konstrukcję. Z tego samego powodu warto znać główne odmiany tego układu i rozumieć, kiedy która ma sens.
Jakie są główne odmiany i kiedy każda ma sens
W teorii mówimy o jednym zjawisku, ale w praktyce spotyka się kilka wyraźnie różnych podejść konstrukcyjnych. Ja rozróżniam je przede wszystkim po sposobie wzbudzania rezonansu, poziomie kontroli i tym, czy układ ma być pokazowy, czy bardziej techniczny.
| Odmiana | Największa zaleta | Ograniczenie | Najlepsze zastosowanie |
|---|---|---|---|
| Klasyczna iskiernikowa | Prosta idea i bardzo czytelny efekt pracy. | Jest głośna, mniej wygodna i wymaga więcej obsługi. | Pokazy, nauka podstaw, zrozumienie historii układu. |
| SSTC | Lepsza kontrola i brak iskiernika. | Bardziej wymagająca elektronika sterująca. | Nowoczesne projekty edukacyjne i demonstracyjne. |
| DRSSTC | Duża moc i bardzo efektowne łuki. | Najbardziej złożona i wrażliwa na błędy konstrukcyjne. | Zaawansowane projekty hobbystyczne i sceniczne. |
| Muzyczna | Potrafi modulować wyładowania w rytm dźwięku. | To już bardziej pokaz niż klasyczny eksperyment elektryczny. | Występy i demonstracje łączące elektronikę z audio. |
Jeśli ktoś chce po prostu zobaczyć zasadę działania, najwięcej sensu ma wersja klasyczna albo dobrze opisana konstrukcja półprzewodnikowa. Jeśli zależy na precyzji i powtarzalności, wygrywają wersje sterowane tranzystorami. Jeśli natomiast priorytetem jest spektakl, muzyka i łuki w ciemnej sali, wtedy zwykle pojawia się bardziej rozbudowana odmiana. W każdym przypadku logika pozostaje ta sama: rezonans decyduje o efekcie, a nie sam „rozmiar” układu.
Na co uważać, zanim włączy się zasilanie
To jest ten fragment, którego nie warto pomijać. Wysokie napięcie i wysoka częstotliwość brzmią efektownie, ale w praktyce oznaczają też zakłócenia radiowe, ryzyko poparzeń i możliwość uszkodzenia wrażliwej elektroniki w otoczeniu. Wysoka częstotliwość sprawia, że część prądu płynie po powierzchni ciała, ale to nie jest powód, by traktować układ jak bezpieczny zabawkowy generator.
- Nie dotykam wyjścia ani elementów wysokiego napięcia, nawet jeśli układ wygląda „niewinnie”.
- Odsuwam czułą elektronikę, bo taki układ potrafi generować silne zakłócenia radiowe.
- Unikam biżuterii i metalowych przedmiotów, które mogą przypadkowo stać się punktem przebicia.
- Sprawdzam uziemienie i izolację, zanim podam zasilanie.
- Uruchamiam krótko i z zapasem bezpieczeństwa, bo przegrzanie jest realnym problemem.
- Nie zakładam, że „mały prąd” oznacza brak zagrożenia; przy tym typie układów liczy się również energia impulsów i sposób kontaktu.
W praktyce najbardziej rozsądnym podejściem jest traktowanie takiego układu jak aparatury laboratoryjnej, a nie efektownego gadżetu. W demonstracjach akademickich pracuje on zwykle w osłonie i przez krótki czas, właśnie po to, żeby ograniczyć zakłócenia i przypadkowe kontakty. Z tego samego powodu poważny efekt wizualny zawsze powinien iść w parze z dobrą mechaniką, spokojnym strojem i przemyślanym otoczeniem pracy.
Co naprawdę decyduje o dobrym pokazie
Jeśli mam sprowadzić cały temat do jednego zdania, powiedziałbym tak: w tym układzie najbardziej liczy się nie moc sama w sobie, lecz zestrojenie i kontrola strat. Gdy pierwotny i wtórny obwód pracują razem, top-load ma rozsądny kształt, a całość jest dobrze uziemiona, efekt robi się stabilny i powtarzalny. Gdy coś jest „prawie dobrze”, pojawiają się przypadkowe iskry, grzanie i rozczarowanie.
- Strojenie jest ważniejsze niż przypadkowe podbijanie napięcia.
- Gładkie kształty i brak ostrych końcówek poprawiają zachowanie pola elektrycznego.
- Krótki czas pracy często daje lepszy rezultat niż próba pracy ciągłej.
- Wysoka jakość połączeń elektrycznych zmniejsza straty i poprawia powtarzalność.
- Bezpieczeństwo i zakłócenia trzeba planować od początku, nie po pierwszym nieudanym teście.
Właśnie dlatego cewka Tesli pozostaje tak dobrym przykładem dla elektronika: łączy fizykę, strojenie, praktykę konstrukcyjną i zdrowy respekt dla wysokiego napięcia. Jeśli rozumie się ten układ, znacznie łatwiej później zrozumieć też inne rezonansowe systemy w elektronice, zwłaszcza tam, gdzie liczy się precyzja, sprawność i kontrola energii impulsowej.
