Prąd przemienny i stały to nie abstrakcyjna teoria z podręcznika, tylko różnica, która decyduje o tym, jak działają gniazdka, ładowarki, zasilacze i większość urządzeń elektronicznych. Ja patrzę na ten temat prosto: AC to sposób, w jaki energia płynie w sieci, a DC to język, którym mówi elektronika użytkowa. W tym tekście wyjaśniam, czym różnią się oba rodzaje zasilania, gdzie spotkasz je na co dzień i jak czytać oznaczenia, żeby nie popełnić kosztownego błędu.
Najważniejsze różnice, które warto zapamiętać od razu
- AC to prąd przemienny, w którym kierunek przepływu zmienia się okresowo; DC płynie w jednym kierunku.
- W Polsce domowa sieć ma standardowo 230 V i 50 Hz, więc z gniazdka dostajesz AC.
- Większość elektroniki końcowo pracuje na DC, nawet jeśli zasilasz ją z gniazdka AC.
- Zasilacz robi trzy rzeczy: prostuje, wygładza i stabilizuje napięcie.
- Na sprzęcie najważniejsze są trzy parametry: napięcie, wydajność prądowa i polaryzacja.
- Najczęstszy błąd to mylenie „więcej amperów” z „lepszym zasilaniem” albo ignorowanie typu prądu.
Czym naprawdę różni się prąd przemienny od stałego

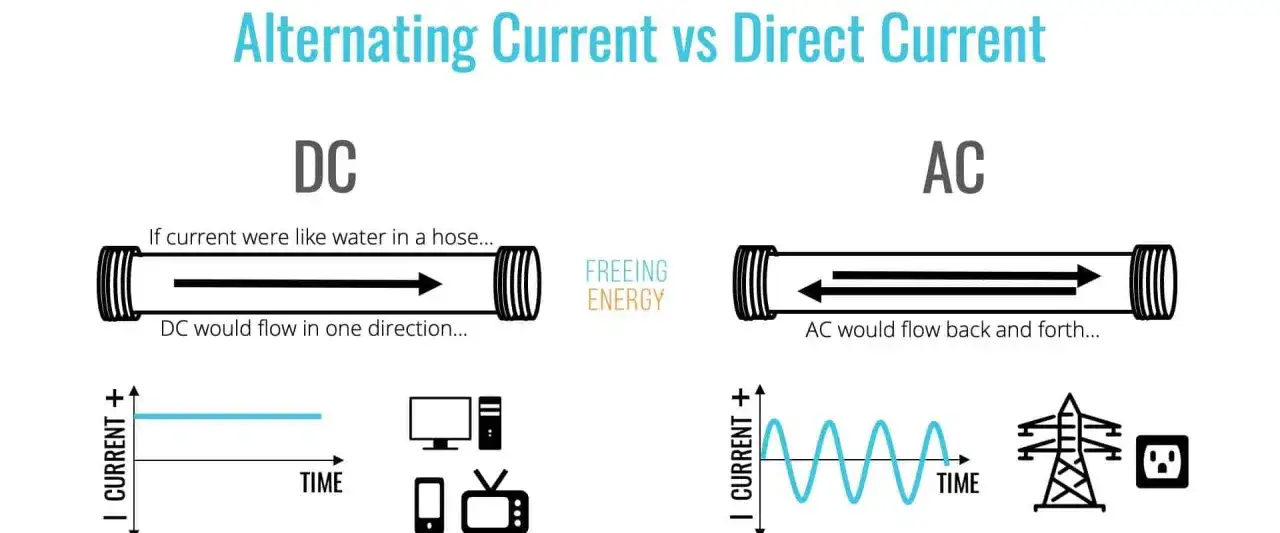

W praktyce różnica jest prosta: w prądzie przemiennym kierunek przepływu ładunku zmienia się cyklicznie, a w prądzie stałym pozostaje taki sam. To dlatego AC kojarzy się z siecią energetyczną, a DC z baterią, akumulatorem, powerbankiem albo zasilaniem elektroniki. Warto przy tym pamiętać, że mówimy o charakterze przebiegu, a nie o tym, czy prąd jest „mocniejszy” albo „słabszy” sam w sobie.
W Polsce standard domowej instalacji to 230 V, 50 Hz. To 50 Hz oznacza 50 pełnych okresów na sekundę, czyli napięcie nie stoi w miejscu, tylko regularnie zmienia wartość i zwrot. Z kolei zapis 230 V dotyczy wartości skutecznej, czyli takiej, która odpowiada energetycznie prądowi stałemu wykonującemu tę samą pracę. To detal, ale bardzo ważny, bo wiele osób błędnie zakłada, że gniazdko „daje” cały czas idealnie stałe 230 V.
| Cecha | AC | DC | Co to oznacza w praktyce |
|---|---|---|---|
| Kierunek przepływu | Zmienia się okresowo | Stały | AC nadaje się do sieci energetycznej, DC do elektroniki i zasilania bateryjnego |
| Częstotliwość | Ma ją | Nie ma w klasycznym sensie | W AC częstotliwość wpływa na działanie transformatorów i niektórych odbiorników |
| Typowe źródło | Sieć energetyczna | Bateria, akumulator, USB, panel PV po konwersji | Źródło od razu sugeruje, z czym masz do czynienia |
| Stabilność napięcia | Zmienne w czasie | Zwykle bardziej stabilne | Elektronika cyfrowa znacznie lepiej znosi stabilne DC |
DC nie oznacza automatycznie niskiego napięcia, a AC nie oznacza z definicji „sieciowego i niebezpiecznego”. To dwa różne sposoby opisu energii, które sprawdzają się w innych zadaniach. I właśnie dlatego w elektronice te światy tak często się spotykają, choć pozornie wyglądają jak przeciwieństwa.
Dlaczego sieć energetyczna działa na AC, a elektronika na DC
Najkrótsza odpowiedź brzmi: AC łatwo przesłać i przekształcić, a DC łatwo wykorzystać w układach elektronicznych. W sieci energetycznej liczy się możliwość podnoszenia i obniżania napięcia. Transformator działa właśnie z prądem przemiennym, bo potrzebuje zmiennego pola magnetycznego. Dzięki temu energię da się przesyłać na wyższym napięciu i niższym prądzie, co ogranicza straty na kablach, a potem obniżać ją tam, gdzie odbiorca potrzebuje już bezpieczniejszego poziomu.
Elektronika lubi DC z dużo prostszego powodu: układy scalone, mikroprocesory, moduły Wi-Fi, pamięci i LED-y wymagają stabilnego, przewidywalnego zasilania. Nawet jeśli urządzenie wkładasz do gniazdka, w środku zwykle i tak pracuje na kilku poziomach DC. Router, telewizor, laptop, konsola, monitor czy inteligentne oświetlenie to urządzenia, które z zewnątrz widzą AC, ale wewnątrz opierają się na stałym napięciu.
Jest też ważny wyjątek, który warto znać: przy bardzo dużych odległościach i w niektórych połączeniach między systemami stosuje się dziś również HVDC, czyli przesył prądem stałym wysokiego napięcia. To jednak rozwiązanie specjalistyczne, a nie alternatywa dla domowego gniazdka. W mieszkaniu i w typowej elektronice użytkowej nadal najczęściej spotkasz klasyczne połączenie: sieć AC, a potem konwersję na DC. I tu dochodzimy do najciekawszej części, czyli do samego zasilacza.
Jak zasilacz zamienia AC na DC
Ładowarka czy zasilacz to nie „kostka, która tylko zmienia wtyczkę”. W środku dzieje się kilka konkretnych rzeczy. Najprościej: układ prostuje prąd zmienny, potem go wygładza, a na końcu stabilizuje do wartości potrzebnej urządzeniu. To dlatego sprzęt końcowy dostaje napięcie znacznie bardziej uporządkowane niż to, które wychodzi z gniazdka.
| Etap | Co robi | Efekt |
|---|---|---|
| Prostowanie | Diodowy mostek zamienia obie połówki sinusoidy na przebieg jednokierunkowy | Pojawia się tętniące DC |
| Filtrowanie | Kondensatory magazynują energię między impulsami | Spadają tętnienia napięcia |
| Stabilizacja | Regulator lub przetwornica utrzymuje właściwy poziom napięcia | Urządzenie dostaje użyteczne i bezpieczne DC |
Prostowanie
Prostownik działa dzięki diodom, czyli elementom, które przepuszczają prąd w jedną stronę, a blokują w drugą. W praktyce z sinusoidy AC robi się przebieg, który już nie zmienia kierunku, ale nadal ma nierówności. To jeszcze nie jest idealne DC, tylko jego pierwsza, surowa wersja.
Filtrowanie
Na tym etapie wchodzą kondensatory, czyli elementy magazynujące ładunek. Ich zadanie jest proste: podtrzymać napięcie między kolejnymi „garbami” przebiegu. Dzięki temu zasilanie staje się gładsze, a układ elektroniczny mniej narażony na zakłócenia. W tanich lub źle zaprojektowanych zasilaczach właśnie tu najczęściej pojawiają się kłopoty, bo zostają zbyt duże tętnienia.
Przeczytaj również: Przebieg prostokątny - jak go poprawnie mierzyć i analizować?
Stabilizacja i dopasowanie mocy
Ostatni krok robi regulator liniowy albo, częściej dziś, przetwornica impulsowa. Przetwornica to układ, który bardzo szybko włącza i wyłącza przepływ energii, aby precyzyjnie ustawić napięcie wyjściowe. W nowoczesnych ładowarkach USB-C to standard, bo pozwala uzyskać wysoką sprawność i niewielkie wymiary. Nic dziwnego, że ten sam zasilacz może przyjąć 100-240 V ~ 50/60 Hz, a na wyjściu oddać na przykład 5 V DC, 9 V DC albo 20 V DC zależnie od trybu pracy.
Skoro już wiesz, co dzieje się wewnątrz ładowarki, przejdźmy do praktyki: jak odczytać oznaczenia na samym sprzęcie, żeby nie zgadywać na ślepo.
Jak czytać oznaczenia na urządzeniach i ładowarkach
Ja zwykle sprawdzam trzy rzeczy: wejście, wyjście i polaryzację. To wystarcza, żeby uniknąć większości pomyłek. Na tabliczce znamionowej albo na obudowie zasilacza znajdziesz zapis typu INPUT: 100-240 V ~ 50/60 Hz oraz OUTPUT: 12 V ⎓ 2 A. Pierwszy mówi, jakiego zasilania potrzebuje sam zasilacz od strony gniazdka. Drugi mówi, co oddaje urządzeniu końcowemu.
| Oznaczenie | Znaczenie | Co z tego wynika |
|---|---|---|
100-240 V ~ 50/60 Hz |
Wejście AC | Zasilacz działa w wielu krajach i przy różnych napięciach sieciowych |
5 V ⎓ 1 A |
Wyjście DC | Urządzenie wymaga 5 V prądu stałego, a zasilacz powinien zapewnić co najmniej 1 A |
12 V ⎓ 2 A |
Wyjście DC | Możesz użyć zasilacza o tej samej wartości napięcia i wydajności prądowej równej lub większej |
| Symbol polaryzacji | Układ „plus” i „minus” na wtyku | Musi pasować do gniazda urządzenia, inaczej sprzęt może nie ruszyć albo ulec uszkodzeniu |
W praktyce najwięcej problemów nie robi samo napięcie, tylko właśnie polaryzacja i typ złącza. Wtyk może pasować mechanicznie, ale to jeszcze nie znaczy, że sprzęt jest kompatybilny. Jeśli urządzenie wymaga DC, nie wolno zakładać, że każdy zasilacz z podobnym wtykiem będzie dobry tylko dlatego, że „pasuje do środka”.
Warto też pamiętać o jednej rzeczy, którą często pomija się przy zakupie: większy amperaż zasilacza zwykle nie jest problemem, o ile napięcie i polaryzacja są zgodne. Urządzenie pobiera tyle prądu, ile potrzebuje. To nie zasilacz „wpycha” prąd na siłę. Gdy jednak napięcie jest zbyt wysokie albo polaryzacja odwrotna, ryzyko uszkodzenia rośnie natychmiast. Po tej szybkiej weryfikacji zostaje jeszcze kilka typowych błędów, które nadal potrafią kosztować najwięcej.
Najczęstsze błędy przy AC i DC
W elektronice nie wygrywa ten, kto zna definicję, tylko ten, kto potrafi jej użyć przy podłączaniu sprzętu. Z mojego doświadczenia najczęściej powtarzają się te same pomyłki:
- Mylenie napięcia z natężeniem - użytkownik patrzy tylko na „ampery”, a ignoruje, że napięcie musi się zgadzać idealnie.
- Pomijanie rodzaju prądu - urządzenie DC podłączane do AC albo odwrotnie to prosta droga do awarii.
- Ignorowanie polaryzacji - przy wtykach baryłkowych plus i minus mają znaczenie, nawet jeśli gniazdo wygląda identycznie.
- Przecenianie jakości tanich zasilaczy - słaba stabilizacja oznacza tętnienia, które potrafią powodować restarty, zakłócenia audio lub błędy pracy układów.
- Zakładanie, że „to tylko małe napięcie” - niskie DC bywa bezpieczniejsze, ale wciąż może uszkodzić elektronikę, jeśli parametry się nie zgadzają.
Jest jeszcze jeden praktyczny detal: napięcie sieciowe 230 V AC wymaga większej ostrożności niż większość niskonapięciowych układów DC. Nawet jeśli urządzenie wygląda niepozornie, po stronie wejściowej nadal może pracować na niebezpiecznym poziomie. W sprzęcie RTV i komputerowym to właśnie zasilacz jest granicą między „codziennym użytkowaniem” a obszarem, w którym trzeba już wiedzieć, co się robi.
Kiedy te błędy wyeliminujesz, wybór zasilania robi się dużo prostszy i można go sprowadzić do kilku zasad, które naprawdę działają w domu i w stanowisku technicznym.
Co sprawdzam przed podłączeniem sprzętu, żeby nie przepalić elektroniki
Jeśli miałbym zamknąć ten temat w krótkiej, praktycznej checkliście, wyglądałaby tak:
- Najpierw sprawdzam, czy urządzenie wymaga AC czy DC.
- Potem porównuję napięcie wyjściowe zasilacza z wartością na obudowie sprzętu.
- Sprawdzam polaryzację i typ wtyku, bo tu najłatwiej o pomyłkę.
- Patrzę na wydajność prądową: zasilacz może mieć taką samą lub wyższą wartość niż wymagana przez urządzenie.
- Jeśli kupuję nową ładowarkę do kilku urządzeń, wybieram model z uniwersalnym wejściem
100-240 V ~ 50/60 Hzi wsparciem dla USB-C PD, jeśli sprzęt to obsługuje.
W praktyce jedna zasada upraszcza wszystko: najpierw typ prądu i napięcie, potem polaryzacja, dopiero na końcu wtyk. Taka kolejność eliminuje większość pomyłek, chroni elektronikę i oszczędza czas, który inaczej skończyłby się szukaniem nowego zasilacza albo niepotrzebną wymianą urządzenia.
