Rozkład wody na wodór i tlen pod wpływem prądu to jeden z tych procesów, które brzmią prosto, a w praktyce kryją sporo niuansów. To właśnie elektroliza wody, czyli technika ważna nie tylko w chemii, ale też w energetyce, magazynowaniu energii i nowoczesnych układach sterowania. W tym tekście pokazuję, jak działa, z czego składa się poprawny układ, jakie są dziś najważniejsze typy elektrolizerów i gdzie najłatwiej popełnić kosztowny błąd.
Najważniejsze informacje w skrócie
- Proces polega na rozdzieleniu H2O na wodór i tlen za pomocą prądu stałego oraz odpowiedniego środowiska jonowego.
- Teoretyczne minimum energetyczne wynosi 1,23 V na ogniwo, ale w praktyce potrzeba więcej ze względu na straty i nadnapięcia.
- Najbardziej dojrzałe rozwiązania to dziś układy alkaliczne i PEM, a AEM i SOEC rozwijają się w różnych kierunkach zastosowań.
- Wydajność zależy głównie od prądu, temperatury, materiału elektrod, sposobu separacji gazów i czystości wody.
- Najczęstsze problemy to zły dobór elektrolitu, brak separacji gazów, przegrzewanie i ignorowanie bezpieczeństwa tlenowo-wodorowego.
Jak działa rozkład wody pod wpływem prądu
W skrócie: prąd nie „rozrywa” cząsteczki wody mechanicznie, tylko wymusza reakcje redoks na elektrodach. Na katodzie zachodzi redukcja, więc powstaje wodór, a na anodzie utlenianie, w wyniku którego wydziela się tlen. W idealnym układzie z jednej cząsteczki wody otrzymujesz dwa atomy wodoru i jeden atom tlenu, dlatego objętościowo wodoru jest mniej więcej dwa razy więcej niż tlenu.
Równanie ogólne: 2 H2O → 2 H2 + O2
To ważne rozróżnienie: ilość gazu zależy od ładunku elektrycznego, a nie od samego napięcia. Dlatego przy tej technologii myśli się przede wszystkim o prądzie, a dopiero potem o napięciu. Przy idealnej sprawności 1 A przez 1 godzinę daje około 0,21 l wodoru i 0,10 l tlenu w warunkach normalnych, ale w realnym układzie wynik będzie niższy przez straty materiałowe i energetyczne.
W praktyce trzeba też pokonać nadnapięcie, czyli dodatkowe napięcie potrzebne, aby reakcja przebiegała z sensowną szybkością. Samo 1,23 V to granica termodynamiczna, ale realny układ musi pracować wyżej, bo dochodzą opory elektryczne, kinetyka reakcji i transport jonów. To prowadzi wprost do pytania, z czego zbudować układ, żeby ten proces był stabilny, a nie przypadkowy.
Z czego składa się poprawny układ

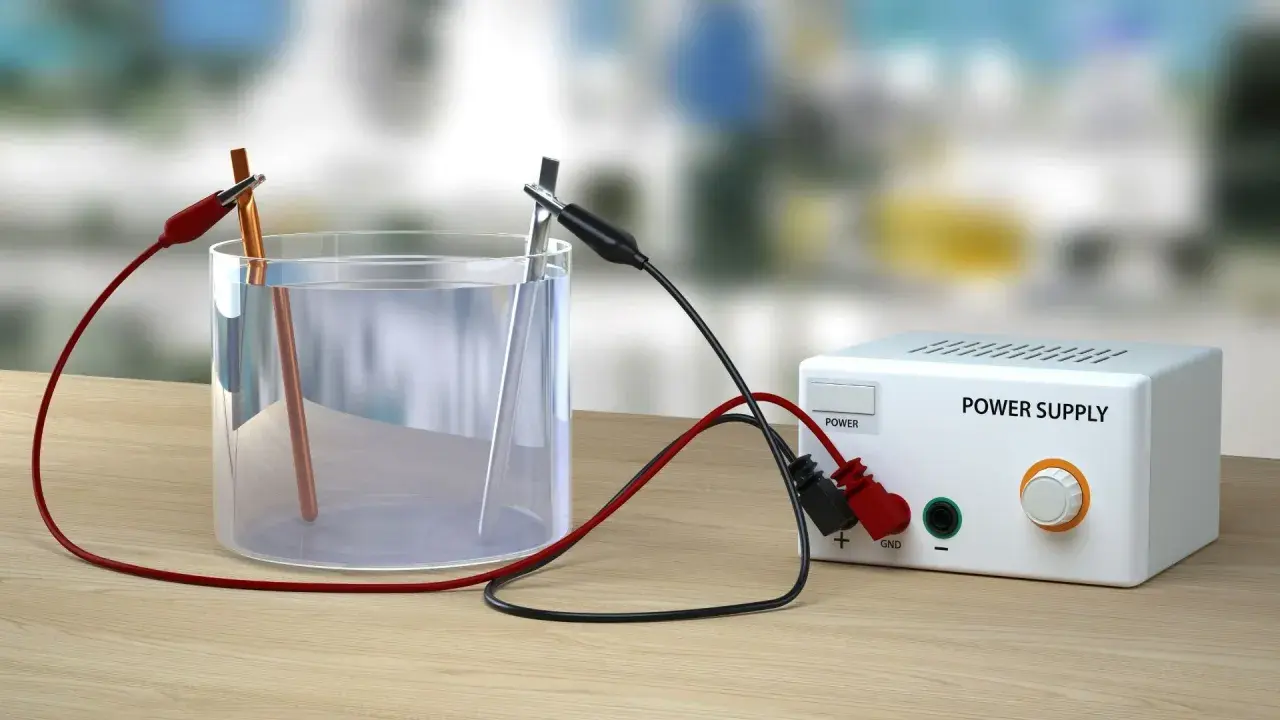

Patrzę na ten proces jak na układ elektrochemiczny, a nie sam eksperyment z dwoma przewodami. Zasilacz, elektrody, elektrolit lub membrana, odprowadzanie gazów i kontrola temperatury tworzą jeden system. Jeśli któryś element jest źle dobrany, całość traci sprawność albo staje się niebezpieczna.
| Element | Rola | Dlaczego ma znaczenie |
|---|---|---|
| Zasilacz prądu stałego | Dostarcza energię i utrzymuje zadany prąd | Bez stabilnego DC reakcja staje się niestabilna, a straty rosną |
| Katoda i anoda | Miejsce reakcji wydzielania wodoru i tlenu | Materiał elektrod wpływa na nadnapięcie, trwałość i szybkość pracy |
| Elektrolit lub membrana | Umożliwia transport jonów między elektrodami | Bez tego sama woda przewodzi zbyt słabo, żeby proces był wydajny |
| Separator gazów | Oddziela wodór od tlenu | Chroni przed mieszaniem się gazów i poprawia czystość produktu |
| Układ chłodzenia i czujniki | Kontroluje temperaturę, ciśnienie i przepływ | Stabilizuje pracę stosu i ogranicza degradację materiałów |
W praktyce właśnie tu zaczyna się różnica między prostą demonstracją a rozwiązaniem, które nadaje się do pracy ciągłej. A skoro tak, warto zobaczyć, które technologie rzeczywiście dominują dziś na rynku.
Które technologie dominują dziś
Jak pokazują zestawienia IEA, dziś najbardziej dojrzałe są układy alkaliczne i PEM. To one najczęściej wyznaczają punkt odniesienia, bo są już komercyjnie dostępne i najlepiej opisane pod kątem trwałości, kosztów oraz integracji z innymi systemami energetycznymi. Obok nich rozwijają się AEM i SOEC, ale nie są jeszcze na tym samym etapie dojrzałości w każdym zastosowaniu.
| Technologia | Jak pracuje | Mocne strony | Ograniczenia | Najlepsze zastosowanie |
|---|---|---|---|---|
| Alkaliczna | Ciekły elektrolit, zwykle KOH, około 70–80°C | Niska cena, duża dojrzałość, sprawdzona trwałość | Niższa gęstość mocy i słabsza dynamika niż w PEM | Duża skala, instalacje przemysłowe, koszt ma kluczowe znaczenie |
| PEM | Stała membrana polimerowa, zwykle około 80°C | Zwarta konstrukcja, szybka reakcja na zmiany obciążenia, wysoka czystość gazu | Wyższy koszt materiałów i większa zależność od metali szlachetnych | Systemy kompaktowe, dynamiczne źródła OZE, aplikacje wymagające czystości |
| AEM | Membrana anionowymienna, zwykle w niskiej temperaturze | Potencjalnie niższy koszt niż PEM, obiecujący kompromis między klasami rozwiązań | Niższa dojrzałość i wciąż ograniczona skala wdrożeń | Rozwiązania, w których liczy się koszt i możliwość dalszego skalowania |
| SOEC | Wysoka temperatura, zwykle powyżej 650°C | Najwyższa sprawność elektryczna przy dostępie do ciepła | Wymaga gorącego otoczenia pracy i bardzo trwałych materiałów | Integracja przemysłowa, wykorzystanie ciepła odpadowego |
Najprościej ujmując: alkaliczne układy wygrywają dojrzałością i ceną, PEM wygrywa kompaktowością i dynamiką, AEM próbuje połączyć zalety obu światów, a SOEC ma sens tam, gdzie można dostarczyć wysoką temperaturę i wykorzystać ciepło odpadowe. To nie jest więc wybór „lepszy gorszy”, tylko dopasowanie technologii do realnego profilu pracy. Z tego powodu następny krok to pytanie, gdzie ten proces naprawdę ma sens poza laboratorium.
Gdzie ten proces ma sens w elektronice i energetyce
To nie jest wyłącznie chemia w probówce. W nowoczesnych zastosowaniach wodór z takiego procesu staje się nośnikiem energii, surowcem do ogniw paliwowych albo elementem większego systemu magazynowania. Dla portalu technologicznego ciekawsze jest jednak coś jeszcze: sam elektrolizer to dziś urządzenie mocno „elektroniczne” w sensie projektowym.
W praktyce ważne są tu:
- stabilizacja zasilania - układ musi utrzymać zadany prąd mimo zmian obciążenia, temperatury i oporu wewnętrznego;
- monitoring temperatury - przegrzanie przyspiesza degradację membrany, elektrod i uszczelnień;
- pomiar ciśnienia i przepływu - bez tego łatwo o niebezpieczne wahania i gorszą jakość gazu;
- kontrola czystości - szczególnie ważna, gdy wodór ma trafić do ogniwa paliwowego lub instalacji badawczej;
- automatyka bezpieczeństwa - czujniki, zawory i logika odcięcia są tak samo ważne jak sama komórka elektrolityczna.
W tej technologii najlepiej widać, jak chemia i elektronika zaczynają się zazębiać. Dobrze zaprojektowany układ to nie tylko elektrody i membrana, ale też sterownik, pomiar, diagnostyka i bezpieczne odprowadzanie produktów reakcji. A kiedy to działa źle, problem zwykle nie wynika z „samej reakcji”, tylko z błędów projektowych i obsługowych.
Jakie błędy i ryzyka najczęściej psują wynik
Tu najłatwiej o uproszczenia. Z zewnątrz wygląda to banalnie: wkładasz elektrody do wody i czekasz. W praktyce kilka pozornie drobnych decyzji może zniszczyć sprawność albo stworzyć ryzyko, którego początkujący zwykle nie doceniają.
| Błąd | Skutek | Lepsze podejście |
|---|---|---|
| Użycie soli kuchennej zamiast właściwego rozwiązania | Ryzyko wydzielania chloru, korozja i niepotrzebne zagrożenie | Dobierać elektrolit zgodny z technologią albo korzystać z membrany projektowanej do pracy z czystą wodą |
| Zbyt wysokie napięcie bez kontroli prądu | Nadmierne grzanie i duże straty energii | Stosować stabilne źródło prądowe i monitorować temperaturę |
| Brak rozdzielenia wodoru i tlenu | Mieszanka wybuchowa i spadek czystości gazu | Używać separatora, membrany i poprawnego układu odprowadzania gazów |
| Ignorowanie jakości wody | Gorsza wydajność, szybsza degradacja i zanieczyszczenie układu | Stosować wodę odpowiednią do danej technologii, zwykle dejonizowaną lub uzdatnioną |
| Brak chłodzenia i kontroli ciśnienia | Przegrzanie, niestabilna praca, większe zużycie elementów | Monitorować parametry procesu tak samo uważnie, jak moc elektryczną |
Najbardziej niedoceniane ryzyko dotyczy tlenu. Wiele osób koncentruje się na wodoru jako gazie palnym, a zapomina, że środowisko wzbogacone w tlen też bywa problematyczne, zwłaszcza przy podwyższonym ciśnieniu i w obecności materiałów łatwopalnych. Dlatego profesjonalne układy traktują bezpieczeństwo jako część architektury systemu, a nie dodatek na końcu projektu.
Jeśli ktoś chce ocenić takie rozwiązanie sensownie, nie powinien pytać wyłącznie o „ile wodoru produkuje”. Trzeba jeszcze wiedzieć, za jaką cenę energetyczną, przy jakiej trwałości i w jakiej konfiguracji bezpieczeństwa. To właśnie te parametry decydują, czy mamy do czynienia z efektywną technologią, czy tylko efektownym pokazem.
Co naprawdę przesądza o sensie tego rozwiązania
Gdy patrzę na ten proces bez marketingu, widzę trzy rzeczy, które robią największą różnicę: sprawność, trwałość i kontrolę bezpieczeństwa. Sama reakcja jest dobrze znana od dawna, ale o jej praktycznej wartości decydują dziś materiały, elektronika mocy i jakość integracji całego systemu. Jeśli te elementy są słabe, nawet dobra chemia nie uratuje wyniku.
W ocenie rozwiązania zwracam uwagę przede wszystkim na to, czy producent albo projektant pokazuje realne warunki pracy: temperaturę, gęstość prądu, sposób separacji gazów, żywotność membrany oraz koszty serwisu. Właśnie w takich szczegółach widać różnicę między układem laboratoryjnym, demonstracyjnym i przemysłowym. Dla czytelnika najważniejszy wniosek jest prosty: to nie jest już ciekawostka z lekcji chemii, tylko pełnoprawna technologia energetyczna, której sukces zależy od jakości całego systemu, a nie jednego elementu.
Jeśli mam sprowadzić temat do jednego zdania, to liczy się nie samo rozszczepienie cząsteczki wody, ale cała infrastruktura wokół: zasilanie, materiały, separacja gazów i kontrola pracy. Gdy te elementy są dobrze zestrojone, proces staje się realnym narzędziem technologicznym, a nie tylko szkolnym doświadczeniem.
