Symbol cewki w schematach elektronicznych wygląda prosto, ale od razu zdradza kilka ważnych rzeczy: czy mamy do czynienia z induktorem, jakiego typu rdzeń zastosowano i czy element da się regulować. W praktyce to właśnie ten znak pozwala szybciej czytać filtry zasilania, obwody rezonansowe, przetwornice impulsowe i układy RF. Gdy umiesz go rozpoznać bez wahania, analiza schematu staje się znacznie sprawniejsza.
Najważniejsze informacje o symbolu cewki
- Cewka to element bierny opisany indukcyjnością L, zwykle z oznaczeniem L1, L2 albo L7.
- W Polsce i w europejskich schematach częściej spotkasz zapis zgodny z IEC, a w starszych lub amerykańskich materiałach bardziej „zwojowy” wariant IEEE/ANSI.
- Dodatkowe kreski lub znaki przy symbolu mówią o rdzeniu, a strzałka o regulacji.
- Sama cewka nie ma polaryzacji, ale jej położenie w układzie bardzo mocno wpływa na interpretację.
- Najłatwiej czyta się ją razem z opisem wartości, np. 10 µH, 220 µH albo 4,7 mH.
Jak wygląda symbol cewki na schemacie
Najprostszy symbol cewki przypomina serię zwojów albo kilka półokręgów połączonych w linię. Ja czytam go zawsze jako znak elementu, który magazynuje energię w polu magnetycznym, a nie jako zwykły kawałek drutu. W schemacie obok symbolu bardzo często pojawia się oznaczenie L oraz numer porządkowy, na przykład L1, L2 albo L7.

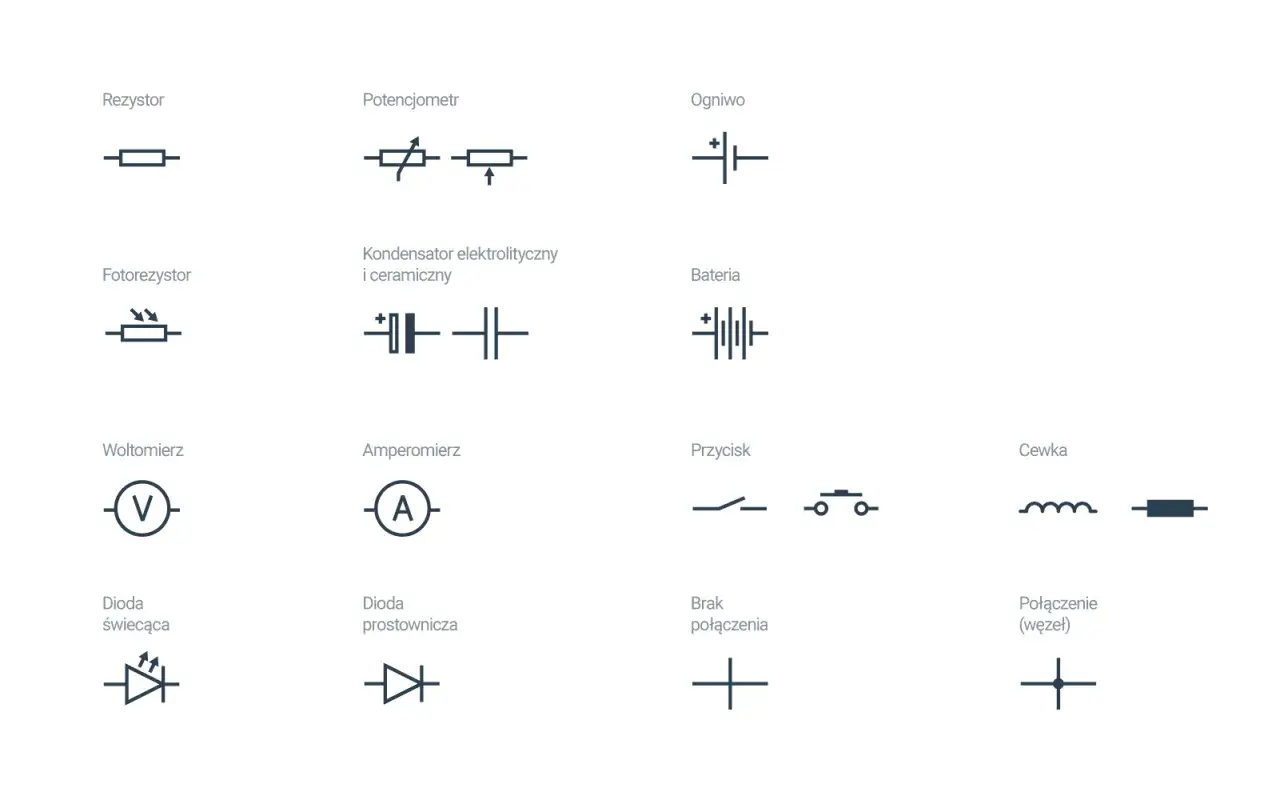

Najczęściej spotkasz dwa sposoby rysowania. Styl IEC upraszcza symbol i mocniej go abstrahuje, dlatego w europejskich schematach bywa bardziej geometryczny. Styl IEEE/ANSI przypomina klasyczne zwoje, więc od razu kojarzy się z fizyczną cewką. Ja traktuję oba zapisy jako tę samą informację, tylko podaną inną graficzną konwencją.
- Wersja z samymi zwojami oznacza zwykły induktor lub cewkę powietrzną.
- Strzałka przez symbol sugeruje element regulowany.
- Oznaczenie L obok symbolu to skrót referencyjny, a nie wartość indukcyjności.
Sam kształt mówi, że to induktor, ale dopiero opis przy nim pokazuje, z jakim wariantem masz do czynienia. I właśnie w tym miejscu najłatwiej popełnić błąd, dlatego dobrze jest od razu przejść do najważniejszych odmian.
Co oznaczają najczęstsze warianty symbolu
W praktyce nie chodzi tylko o to, jak wygląda cewka, ale też o to, co dopowiadają małe detale przy symbolu. Właśnie one podpowiadają, czy element ma rdzeń, jest regulowany albo ma dodatkowe wyprowadzenie.
| Wariant | Jak wygląda | Co oznacza | Gdzie się przydaje |
|---|---|---|---|
| Cewka powietrzna | Same zwoje bez dodatkowych linii | Brak rdzenia magnetycznego, zwykle dobra liniowość | RF, anteny, obwody strojące |
| Cewka z rdzeniem żelaznym | Zwoje z pełnymi liniami przy uzwojeniu | Większa indukcyjność, ale też większe straty przy wyższych częstotliwościach | Filtry, zasilanie, przetwarzanie energii |
| Cewka ferrytowa | Zwoje z linią przerywaną | Lepsza praca przy wysokiej częstotliwości i mniejsze straty | EMI, tłumienie zakłóceń |
| Cewka regulowana | Symbol z ukośną strzałką | Indukcyjność można stroić | Radia, obwody rezonansowe |
| Cewka z odczepem | Dodatkowy punkt wyprowadzenia | Uzwojenie ma dostęp do części zwojów | Sprzężenie, transformatory, dopasowanie |
Nie ma tu ozdobników dla samej ozdoby. Każdy dodatkowy znak skraca drogę do odpowiedzi na pytanie, jak ten element zachowa się w konkretnej częstotliwości i w konkretnym obciążeniu. To prowadzi prosto do kolejnego problemu: cewkę łatwo pomylić z innymi elementami o podobnym rysunku.

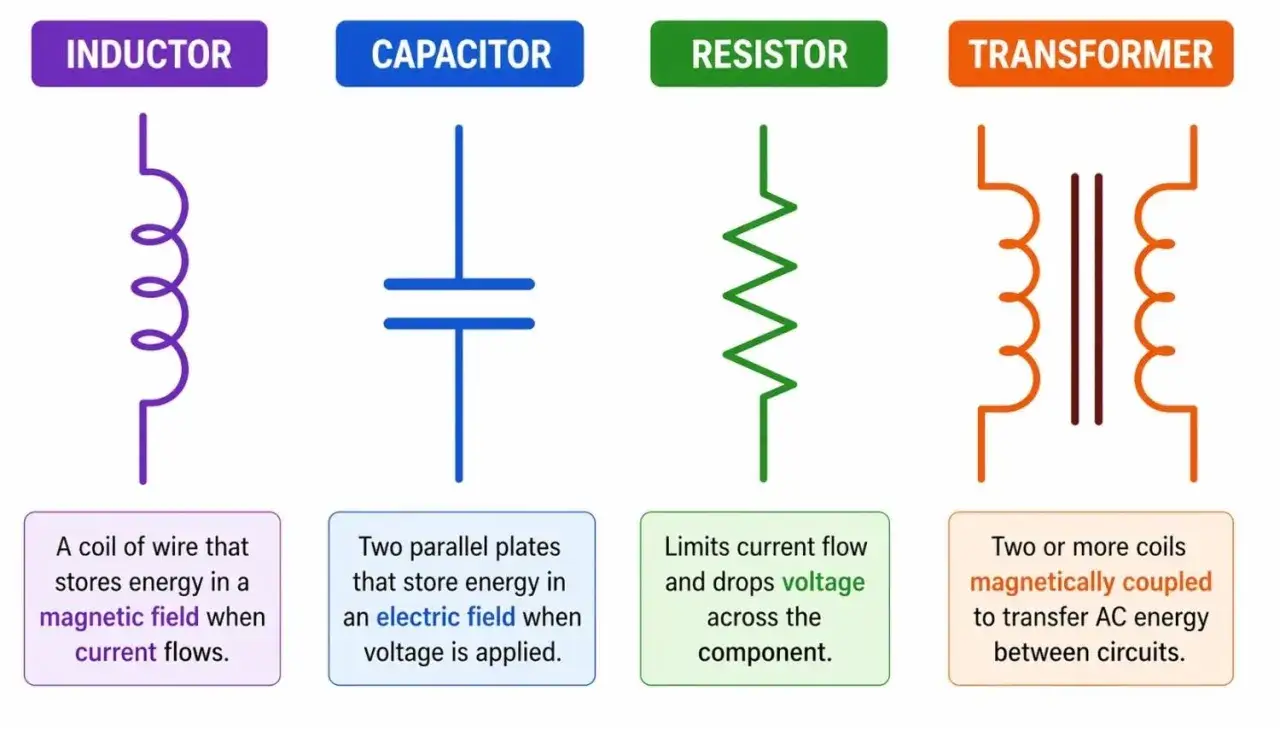

Jak nie pomylić cewki z elementami podobnymi
Ja zawsze sprawdzam nie tylko kształt, ale też sąsiedztwo. Jedna cewka w układzie z kondensatorem najczęściej wskazuje obwód rezonansowy lub filtr, a dwie cewki pokazane razem sugerują transformator. Dla porządku rozpisuję to najprościej, jak się da.
| Element | Co go zdradza | Na co uważać |
|---|---|---|
| Transformator | Dwie cewki sprzężone magnetycznie, zwykle z opisem uzwojeń | Nie jest pojedynczym induktorem; przenosi energię między obwodami |
| Dławik | Często ten sam kształt co cewka, ale inny kontekst | To funkcja elementu, a nie osobny wygląd; służy do tłumienia zakłóceń lub ograniczania zmian prądu |
| Ferrytowy koralik | Niekiedy oznaczany jako FB, czasem symbolem zbliżonym do cewki | To przede wszystkim element EMI, a nie klasyczna cewka mocy |
| Układ LC | Cewka widoczna obok kondensatora | Samo L nie wystarczy, trzeba czytać cały fragment układu |
W dokumentacji i na płytkach drukowanych nie trzymam się wyłącznie samej grafiki. Litera, opis wartości i położenie elementu w schemacie są równie ważne jak łuki narysowane na papierze. To szczególnie istotne wtedy, gdy analizujesz sprzęt codziennego użytku, bo właśnie tam symbol cewki bywa kluczem do zrozumienia całego toru zasilania lub filtracji.
Gdzie ten symbol ma realne znaczenie w elektronice
W nowoczesnej elektronice cewka nie jest dodatkiem, tylko elementem, który porządkuje energię i ogranicza zakłócenia. Najczęściej spotkasz ją w czterech miejscach:
- W przetwornicach buck i boost, gdzie magazynuje energię między impulsami przełączającymi.
- W filtrach LC i EMI, gdzie wygładza tętnienia oraz tłumi szum przewodzony.
- W układach rezonansowych, gdzie razem z kondensatorem ustala częstotliwość pracy.
- W torach RF, gdzie dobór indukcyjności i rodzaju rdzenia wpływa na strojenie oraz straty.
W ładowarkach, zasilaczach do laptopów, routerach i płytach głównych cewka nie jest detalem, tylko jednym z elementów decydujących o sprawności i kulturze pracy całego układu. Bez niej przetwornica impulsowa szybko zamieniłaby się w źródło zakłóceń. To właśnie dlatego umiejętność odczytania tego symbolu ma znaczenie nie tylko w teorii, ale też podczas naprawy i diagnozy sprzętu.
Najczęstsze błędy przy odczycie oznaczeń
Większość pomyłek nie wynika z braku wiedzy, tylko z pośpiechu. Ja widzę zwykle te same błędy:
- Odczytywanie samego kształtu bez sprawdzenia wartości i opisu obok symbolu.
- Zakładanie, że każda cewka oznacza to samo w każdym standardzie rysunkowym.
- Ignorowanie jednostek, bo 10 µH i 10 mH różnią się tysiąckrotnie.
- Mylenie cewki z transformatorem, gdy na rysunku są dwa podobne uzwojenia.
- Traktowanie dławika jak całkiem osobnego świata, choć zwykle chodzi o ten sam typ elementu użyty do innej funkcji.
Jeśli schemat pochodzi z projektu zasilacza, routera albo płyty głównej, właśnie te detale najczęściej decydują o tym, czy trafnie rozpoznasz tor filtracji i przetwarzania energii. Dlatego ostatni krok to prosta metoda czytania oznaczenia L bez zgadywania.
Jak czytać oznaczenie L bez zgadywania
Ja robię to w czterech krótkich krokach. Najpierw sprawdzam, czy przy symbolu jest zwykłe L1, L2 albo inny numer porządkowy. Potem odczytuję wartość w H, mH albo µH i patrzę, czy symbol ma strzałkę, rdzeń lub odczep. Na końcu wracam do kontekstu obwodu: filtr, rezonans, przetwornica czy układ przeciwzakłóceniowy.
Takie podejście działa lepiej niż zgadywanie po samym kształcie. W schematach elektronicznych cewka jest małym znakiem, ale niesie dużo informacji o przepływie energii, tłumieniu zakłóceń i częstotliwości pracy całego układu. Jeśli czytasz ją razem z opisem i miejscem w obwodzie, interpretacja staje się szybka i po prostu pewna.
