W elektronice jeden mały element potrafi decydować o tym, czy sygnał zostanie wzmocniony, czy całkowicie odcięty. Tranzystor jest właśnie takim elementem i dlatego trafia do wzmacniaczy audio, zasilaczy, mikrokontrolerów oraz układów sterujących silnikami. W tym tekście pokazuję, jak działa, jakie są jego najważniejsze odmiany, na co patrzeć w nocie katalogowej i gdzie najłatwiej popełnić błąd przy doborze.
Najkrócej chodzi o wybór między wzmacnianiem a szybkim przełączaniem
- W układach bipolarnych mały prąd bazy steruje większym prądem kolektora, a w polowych decyduje napięcie na bramce.
- Do analogowego wzmocnienia nadal dobrze sprawdzają się układy bipolarne, a do przełączania najczęściej wybiera się MOSFET-y.
- Przy wyższych napięciach, zwykle od 600 V wzwyż, bardzo często pojawia się IGBT.
- Najważniejsze parametry w nocie katalogowej to napięcie, prąd, straty cieplne i sposób sterowania.
- W praktyce bardziej niż sam nadruk liczą się temperatura pracy, pinout i zgodność z obciążeniem.

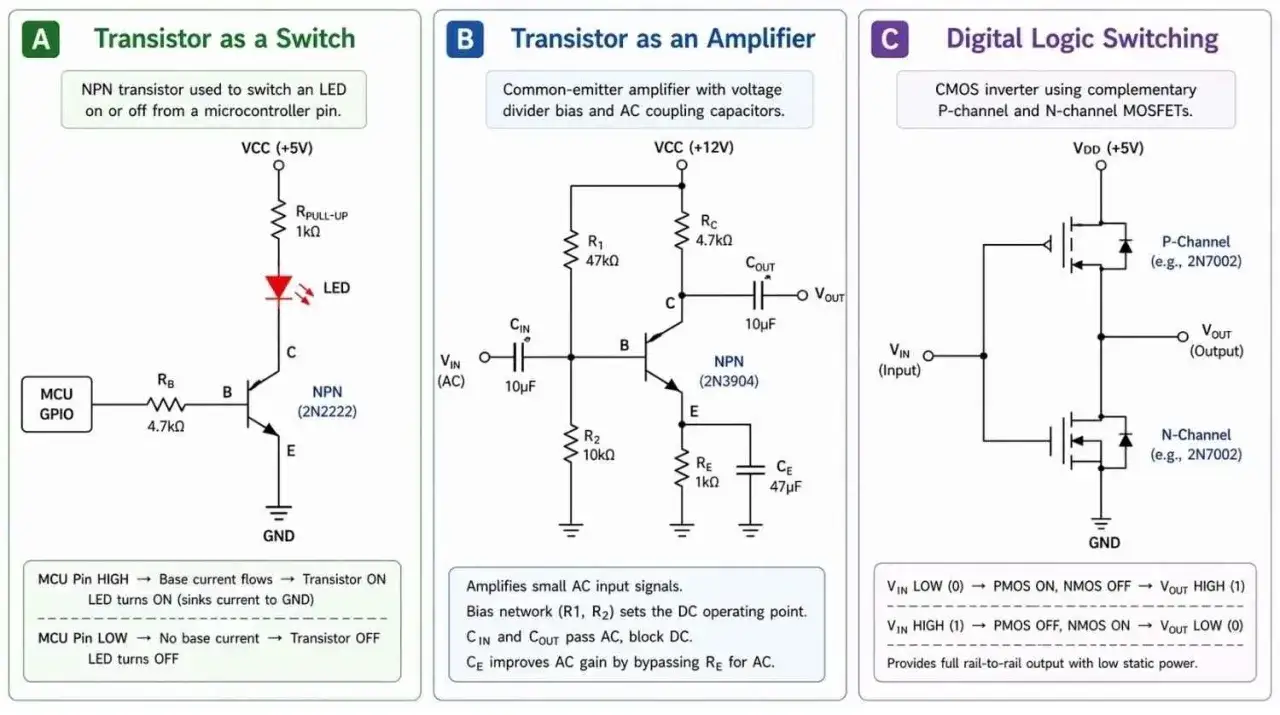

Jak działa w roli wzmacniacza i przełącznika
Najprościej patrzę na ten element jak na sterowany zawór dla prądu. Mały sygnał z wejścia otwiera albo przymyka dużo większy prąd w wyjściu, dzięki czemu można wzmacniać sygnały, przełączać obciążenia i budować logikę sterowania.

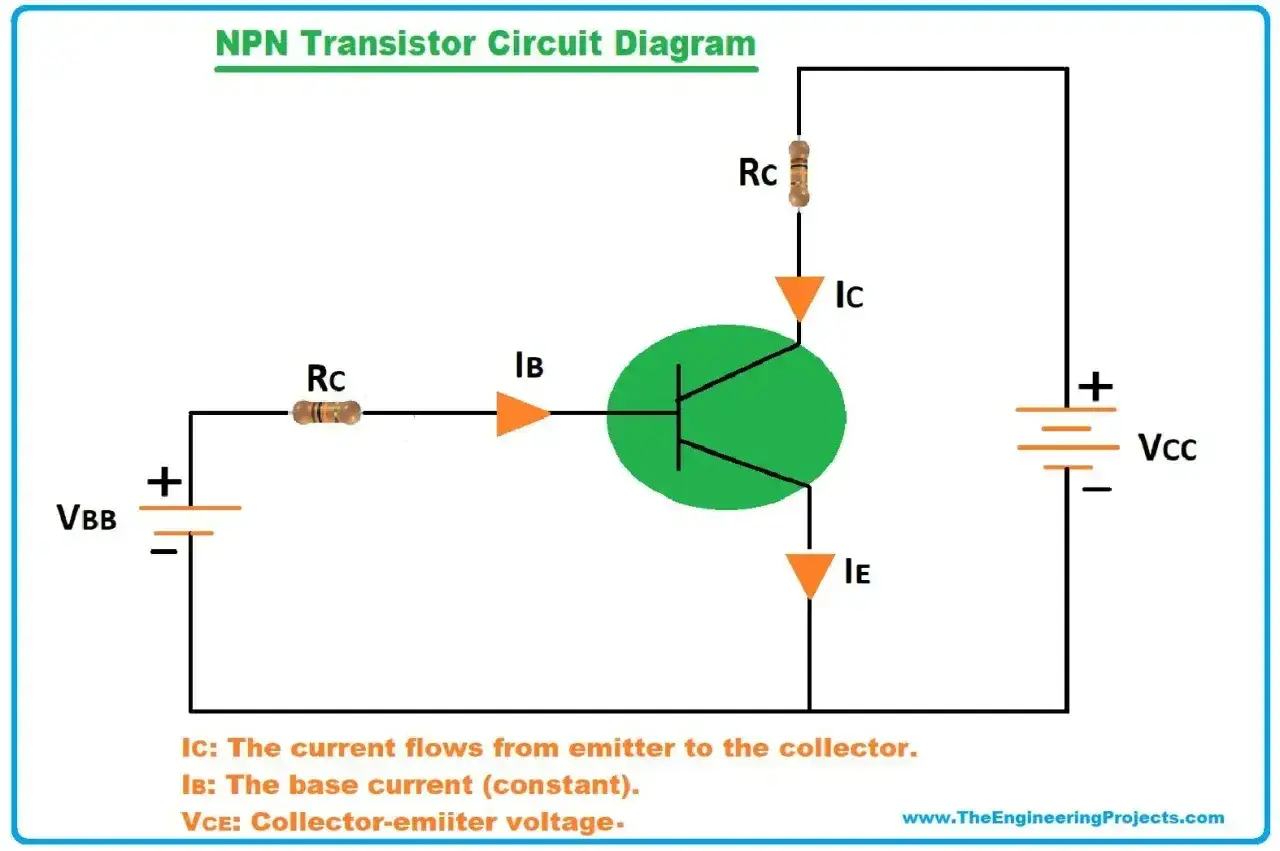

W wersjach bipolarnych rolę sterującą pełni prąd bazy, a w wersjach polowych napięcie na bramce. To ważna różnica praktyczna: w jednym przypadku układ sterujący musi dostarczyć prąd, w drugim głównie odpowiednie napięcie oraz energię na szybkie ładowanie i rozładowanie pojemności wejściowej.
W układach liniowych liczy się też to, czy element pracuje stabilnie w punkcie pracy, bez niepotrzebnego grzania i zniekształceń. Gdy przechodzi w tryb przełączania, kluczowe stają się szybkość, straty i odporność na impulsy. Z tego powodu ten sam podzespół może zachowywać się świetnie jako wzmacniacz, a przeciętnie jako przełącznik albo odwrotnie.
To prowadzi prosto do pytania, które zadaje sobie każdy praktyk: którą rodzinę wybrać do konkretnego zadania.
Jakie są najważniejsze rodziny i kiedy się je stosuje
| Rodzina | Jak się nią steruje | Mocne strony | Ograniczenia | Typowe zastosowanie |
|---|---|---|---|---|
| Bipolarny | Prądem bazy, z typowym spadkiem baza-emiter około 0,6–0,7 V | Dobre zachowanie liniowe, prostota, sensowne wzmocnienie sygnałów | Wymaga prądu sterującego i nie jest tak wygodny w szybkim przełączaniu jak MOSFET | Układy analogowe, małosygnałowe wzmacniacze, proste klucze |
| Polowy MOSFET | Napięciem bramki; w stanie ustalonym bramka prawie nie pobiera prądu | Bardzo dobry do przełączania, małe straty przewodzenia, łatwy w sterowaniu z logiki cyfrowej | Próg VGS(th) nie oznacza pełnego otwarcia, a duży ładunek bramki wymaga sensownego drivera | Zasilacze impulsowe, LED-y, sterowanie silnikami, układy z mikrokontrolerem |
| IGBT | Napięciem bramki, podobnie jak MOSFET | Świetny przy wysokich napięciach i dużych prądach, zwłaszcza w energetyce i napędach | Zwykle wolniejszy od MOSFET-a i mniej wygodny przy bardzo wysokich częstotliwościach | Falowniki, napędy, przetwornice dużej mocy, instalacje powyżej 600 V |
| SiC i GaN | Napięciem bramki, ale z większym naciskiem na projekt sterowania i PCB | Bardzo dobre parametry przy wysokiej sprawności i częstotliwości przełączania | Wyższy koszt i większa wrażliwość na błędy projektowe | Nowoczesne ładowarki, kompaktowe zasilacze, zaawansowana energoelektronika |
Jeśli mam jeden skrót myślowy, to brzmi on tak: do analogowego wzmocnienia często wybiera się układy bipolarne, do większości przełączeń niskiego i średniego napięcia MOSFET, a do wysokich napięć i dużych mocy IGBT. Coraz częściej dochodzą też SiC i GaN, gdy projekt ma być mały, wydajny i pracować z wyższą częstotliwością, ale to już rozwiązania droższe i bardziej wymagające projektowo. Z tej perspektywy łatwiej zrozumieć, dlaczego sama nazwa typu nigdy nie wystarcza do świadomego wyboru.
Co sprawdzić w nocie katalogowej, żeby nie pomylić parametrów
W nocie katalogowej najłatwiej wpaść w pułapkę patrzenia tylko na jeden parametr. Ja zwykle zaczynam od trzech rzeczy: napięcia, prądu i strat cieplnych, bo to one najczęściej decydują, czy układ zadziała stabilnie po pół godziny, a nie tylko na stole testowym.
| Parametr | Co oznacza | Dlaczego jest ważny |
|---|---|---|
| VCEO / VDS | Maksymalne napięcie kolektor-emiter lub dren-źródło | Zbyt niski zapas kończy się przebiciem i awarią |
| IC / ID | Prąd ciągły i impulsowy | W praktyce prąd impulsowy nie zastępuje prądu ciągłego |
| hFE / gain | Wzmocnienie prądowe w układach bipolarnych | Zmienność wraz z temperaturą i prądem może mocno zaskoczyć |
| VGS(th) | Próg, przy którym MOSFET zaczyna przewodzić | To nie jest pełne otwarcie, więc nie wolno mylić tego z parametrem pracy roboczej |
| RDS(on) | Rezystancja kanału w stanie włączenia | Bezpośrednio wpływa na straty i nagrzewanie |
| Pd, RθJC, RθJA | Moc strat i rezystancja termiczna | Pokazują, czy potrzebny będzie radiator, większa miedź albo lepszy przepływ powietrza |
| SOA | Bezpieczny obszar pracy | Określa, przy jakich kombinacjach napięcia, prądu i czasu element faktycznie jest bezpieczny |
Największy błąd początkujących polega na traktowaniu progu bramki jak pełnego otwarcia. W praktyce „zaczyna przewodzić” nie znaczy „pracuje z małymi stratami”. Dla MOSFET-ów trzeba sprawdzić RDS(on) przy rzeczywistym napięciu sterowania, na przykład 3,3 V albo 5 V, a nie przy warunkach idealnych. W układach bipolarnych z kolei nie wystarczy sam fakt, że baza zaczęła przewodzić; ważne jest jeszcze to, czy układ ma odpowiedni zapas prądu i nie wchodzi w niekontrolowane grzanie.
Kiedy te parametry są już jasne, dopiero wtedy ma sens patrzenie, gdzie taki element faktycznie pracuje w sprzęcie codziennego użytku.
Gdzie spotkasz go na co dzień w elektronice użytkowej
W sprzęcie użytkowym ten układ wcale nie siedzi tylko w podręcznikowych wzmacniaczach. W smartfonach i laptopach trafisz go głównie w przetwornicach zasilania, na płytach głównych oraz w torach ładowania; w audio odpowiada za wzmocnienie i końcówki mocy; w sterowaniu LED-ami i silnikami pełni rolę szybkiego klucza.
- Audio - tu liczą się liniowość, małe zniekształcenia i przewidywalne zachowanie przy małych sygnałach.
- Zasilacze impulsowe - najważniejsze są małe straty przełączania, odpowiednia częstotliwość i dobre chłodzenie.
- Sterowanie LED i taśmami - zwykle wystarcza prosty MOSFET, jeśli dobrze dobrano napięcie bramki i rezystancję kanału.
- Silniki i przekaźniki - tu dochodzą przepięcia indukcyjne, więc ochrona jest tak samo ważna jak sam element.
- Automatyka i IoT - często wygrywa tani, prosty układ sterujący, o ile nie przesadzi się z obciążeniem i temperaturą.
- Energetyka i napędy - wchodzą do gry wyższe napięcia, IGBT oraz coraz częściej SiC i GaN.
To właśnie dlatego przy wyborze trzeba myśleć o konkretnym zastosowaniu, a nie o samym symbolu na schemacie. Inne wymagania ma mały układ sterujący w obudowie SMD, a inne moduł mocy w zasilaczu albo falowniku.
Jak dobrać właściwy element do prostego projektu
Ja zwykle zaczynam od pytania, czy układ ma wzmacniać sygnał, czy tylko szybko włączać i wyłączać obciążenie. To od razu zawęża wybór i oszczędza czas, bo nie ma sensu szukać jednej części do wszystkiego.
- Ustal napięcie zasilania i maksymalny prąd obciążenia. Bez tego każdy kolejny krok jest tylko zgadywaniem.
- Sprawdź, czym będziesz sterować element. Mikrokontroler 3,3 V nie zawsze poradzi sobie z bramką dużego MOSFET-a bez drivera.
- Zostaw zapas. W praktyce lubię mieć przynajmniej 20–30% marginesu na napięcie i prąd, a przy temperaturze i impulsach jeszcze więcej.
- Policz straty cieplne. Niski RDS(on) albo wysokie wzmocnienie nie pomagają, jeśli całość i tak ugotuje się w obudowie.
- Porównaj obudowę i wyprowadzenia z oryginałem. Dwa elementy o podobnych parametrach mogą mieć zupełnie inny pinout.
W małych projektach najczęściej wygrywa prostota: logic-level MOSFET do przełączania, bipolarny układ do prostego wzmocnienia małego sygnału, a driver tam, gdzie bramka robi się zbyt „ciężka” dla samego mikrokontrolera. Taki podział jest zwykle bardziej praktyczny niż próba znalezienia części „na styk”.
Gdy dobór jest już sensowny, zostaje druga strona medalu: typowe błędy, które psują nawet poprawnie narysowany schemat.
Najczęstsze błędy, które psują układ mimo poprawnego schematu
W praktyce najbardziej zawodzi nie sama koncepcja, tylko pominięcie temperatury, sterowania albo charakteru obciążenia. To właśnie te trzy rzeczy najczęściej decydują, czy układ działa stabilnie, czy tylko przez chwilę.
- Mylenie progu z pełnym otwarciem - szczególnie w MOSFET-ach VGS(th) nie mówi jeszcze nic o małych stratach.
- Patrzenie wyłącznie na maksymalny prąd - prąd bez napięcia, czasu i temperatury niewiele znaczy.
- Brak ochrony przy obciążeniu indukcyjnym - silnik, przekaźnik albo cewka potrafią wygenerować impuls niszczący element.
- Ignorowanie drivera bramki - duża pojemność wejściowa wymaga sensownego sterowania, a nie przypadkowego pinu.
- Nieczytanie pinoutu - kolektor, emiter, dren i źródło bywają pomylone przy zamiennikach lub nowych obudowach.
- Za mały zapas cieplny - układ działa na stole, a po zamknięciu obudowy zaczyna się dusić.
Jeśli ten fragment brzmi znajomo, to właśnie dlatego, że większość awarii nie wygląda spektakularnie na etapie projektu. Zwykle zaczyna się od jednego drobiazgu: złego napięcia sterującego, zbyt małego radiatora albo pominiętego impulsu z cewki. To prowadzi już prosto do ostatniej, bardzo praktycznej części: co sprawdzić przy wymianie lub zakupie zamiennika.
Przy wymianie liczy się więcej niż sam nadruk na obudowie
Przy naprawie albo modernizacji sprzętu nie wybieram części po samym oznaczeniu z obudowy. Najpierw porównuję napięcie, prąd, sposób sterowania i temperaturę pracy, bo to one decydują, czy zamiennik rzeczywiście będzie bezpieczny.
- Sprawdź parametry elektryczne względem oryginału, nie tylko wygląd obudowy.
- Potwierdź kolejność wyprowadzeń, bo nawet podobne typy mogą mieć inny pinout.
- Przy przełączaniu cewek, silników i przekaźników dodaj ochronę przeciwprzepięciową.
- Jeśli układ pracuje na granicy temperatury, wybierz część z lepszym zapasem mocy i niższymi stratami.
- W przypadku MOSFET-ów sprawdź RDS(on) przy realnym napięciu sterującym, a nie tylko w idealnym katalogowym punkcie.
Jeśli chcesz zapamiętać tylko jedną rzecz, nie oceniaj tego elementu po samym numerze i obudowie. O jakości projektu decyduje cały zestaw: parametry, temperatura, sposób sterowania i to, jak układ zachowa się w realnym obciążeniu. Właśnie to odróżnia działający prototyp od rozwiązania, które naprawdę nadaje się do sprzętu codziennego użytku.
