W silniku prądu stałego najważniejsze nie jest samo zasilanie, ale sposób, w jaki prąd trafia do obracającego się wirnika. To właśnie ten komutator dba o odwracanie kierunku przepływu w odpowiednim momencie, dzięki czemu moment obrotowy nie gaśnie przy każdym półobrocie. Poniżej wyjaśniam, jak działa ten układ, z czego się składa, po czym poznać zużycie i kiedy lepiej wybrać napęd bezszczotkowy.
Najważniejsze rzeczy, które warto wiedzieć od razu
- W silniku DC odwraca prąd w uzwojeniach wirnika, aby moment obrotowy nie zmieniał kierunku.
- Zwykle współpracuje ze szczotkami grafitowymi i miedzianymi segmentami oddzielonymi izolacją.
- W prądnicy działa jak mechaniczny prostownik, porządkując napięcie na wyjściu.
- Najczęstsze problemy to iskrzenie, zabrudzenie, rowkowanie segmentów i zużyte szczotki.
- W wielu nowych urządzeniach mechanikę coraz częściej zastępuje elektroniczna komutacja.
Dlaczego ten element jest potrzebny w silniku prądu stałego
Bez odwracania kierunku prądu wirnik szybko znalazłby się w położeniu, w którym siły elektromagnetyczne zaczynają działać niekorzystnie. Właśnie dlatego układ komutacyjny jest tak ważny: przełącza zasilanie uzwojeń w odpowiednim momencie, żeby obrót był ciągły, a nie szarpany. W praktyce oznacza to prostą rzecz, ale bardzo istotną dla elektroniki i napędów - silnik ma startować pewnie, pracować równomiernie i utrzymywać moment w jednym kierunku.
To rozwiązanie kojarzy się głównie z małymi silnikami w zabawkach, narzędziach ręcznych czy prostych mechanizmach, ale sama zasada jest uniwersalna. Tam, gdzie ktoś chce tani, przewidywalny i łatwy do sterowania napęd, konstrukcja z komutacją mechaniczną nadal ma sens. I właśnie od tej praktycznej roli najlepiej zacząć, bo dopiero potem widać, skąd biorą się zalety i ograniczenia całego układu.

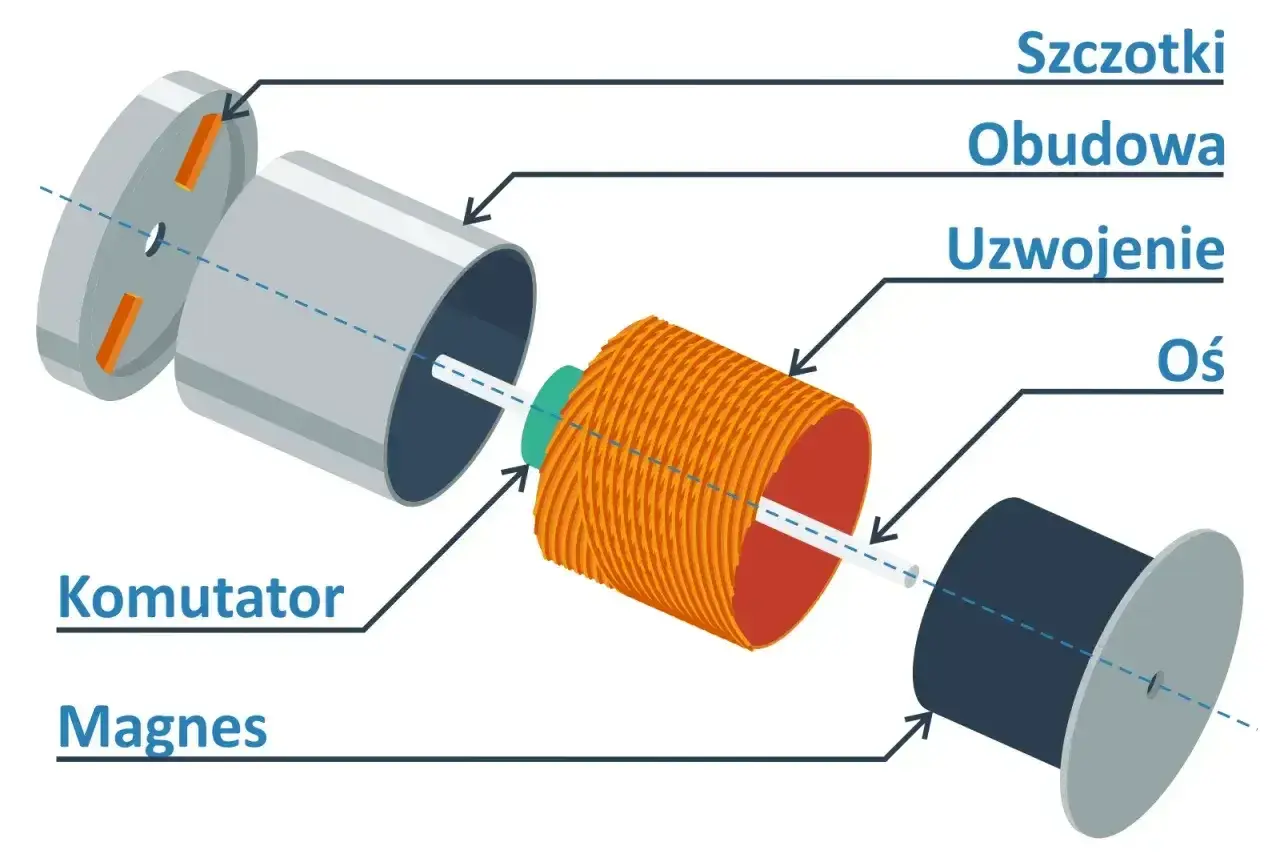

Jak jest zbudowany układ szczotek i segmentów
Najprościej mówiąc, układ składa się z kilku współpracujących części: segmentów miedzianych osadzonych na wirniku, izolacji między nimi oraz szczotek dociskanych sprężynami. Segmenty tworzą obracający się zestaw styków, a szczotki przekazują do niego energię z zewnątrz. W dobrej konstrukcji wszystko musi być spasowane precyzyjnie, bo nawet niewielka nierówność zwiększa iskrzenie i przyspiesza zużycie.
W praktyce najważniejsze są trzy rzeczy. Po pierwsze, przewodność miedzi, która ma zapewnić niski opór i stabilny kontakt. Po drugie, izolacja między segmentami, zwykle wykonana z materiału odpornego na temperaturę i nacisk. Po trzecie, szczotki - najczęściej grafitowe lub węglowe - które mają się ścierać kontrolowanie, zamiast niszczyć całą powierzchnię roboczą.
Jeśli ktoś rozbiera mały silnik z elektronarzędzia albo z modelu RC, szybko zauważy, że ten układ jest bardziej precyzyjny, niż wygląda z zewnątrz. Nie jest to „zwykły pierścień z miedzi”, tylko zestaw elementów pracujących pod stałym tarciem i pod zmiennym obciążeniem elektrycznym. To właśnie dlatego stan powierzchni roboczej ma tak duże znaczenie dla późniejszej pracy silnika.
Jak przebiega komutacja podczas pracy silnika i prądnicy
Komutacja to chwilowe przełączanie połączeń elektrycznych tak, aby prąd w odpowiednich uzwojeniach zmieniał kierunek dokładnie wtedy, gdy wirnik mija punkt krytyczny. Dzięki temu siła elektromagnetyczna nie „cofa” obrotu, tylko dalej pcha wirnik w tę samą stronę. Z punktu widzenia użytkownika efekt jest prosty: napęd nie zatrzymuje się co pół obrotu i nie musi walczyć sam ze sobą.
W silniku prądu stałego układ ten podaje energię na kolejne sekcje uzwojeń wirnika w taki sposób, by moment obrotowy był możliwie stały. W prądnicy działa z kolei jak mechaniczny prostownik - prąd indukowany w uzwojeniach jest na wyjściu „układany” tak, by z zewnątrz wyglądał jak stały. To ważne rozróżnienie, bo ten sam mechanizm może wspierać zarówno napęd, jak i wytwarzanie energii, zależnie od roli maszyny.
W praktyce decyduje tu timing, czyli moment przełączenia. Zbyt wczesne albo zbyt późne przejście na kolejny segment powoduje spadek sprawności, większe grzanie i iskrzenie. Dlatego dobrze zaprojektowany układ działa niemal niezauważalnie, a źle dobrany od razu daje o sobie znać hałasem i nierówną pracą.
Po czym poznać zużycie i typowe usterki
Ja zwykle zaczynam od oględzin, bo wiele problemów widać gołym okiem albo słychać po pierwszych sekundach pracy. Jeśli pojawia się nadmierne iskrzenie, przerywanie obrotów, spadek mocy albo charakterystyczne buczenie, to sygnał, że coś dzieje się w układzie szczotek i segmentów. W starszych silnikach dochodzi jeszcze pył węglowy, który osiada wewnątrz i pogarsza kontakt.
Najczęstsze objawy wyglądają tak:
- mocne, ciągłe iskrzenie pod obciążeniem,
- rowki lub przypalenia na powierzchni miedzianej,
- nierównomierne zużycie szczotek,
- chwilowe zaniki pracy przy poruszaniu przewodami,
- nadmierne grzanie obudowy i zapach przegrzanego silnika.
Nie każde iskrzenie oznacza awarię. Niewielkie, krótkie błyski przy pracy silnika szczotkowego mogą być normalne, zwłaszcza pod większym obciążeniem. Problem zaczyna się wtedy, gdy łuk jest długi, intensywny, niebieskawy albo pojawia się stale. Wtedy zwykle winne są zużyte szczotki, zabrudzona powierzchnia, osłabiony docisk sprężyn albo uszkodzone segmenty.
Tu ważna jest praktyczna kolejność diagnostyki: najpierw szczotki, potem czystość, potem stan powierzchni roboczej. Dopiero na końcu warto podejrzewać poważniejsze uszkodzenie uzwojenia. To oszczędza czas i chroni przed wymianą całego napędu, gdy problem jest dużo prostszy niż wygląda.
Komutacja mechaniczna a napęd bezszczotkowy
Ten sam cel można osiągnąć na dwa sposoby: mechanicznie albo elektronicznie. W napędzie szczotkowym przełączanie wykonuje układ szczotek i segmentów, a w bezszczotkowym robi to sterownik, który zarządza zasilaniem cewek na stojanie. Z perspektywy użytkownika różnica jest bardzo odczuwalna, bo wpływa na hałas, trwałość, koszty serwisu i sprawność całego urządzenia.
| Cecha | Napęd szczotkowy | Napęd bezszczotkowy |
|---|---|---|
| Budowa | Prostsza mechanicznie | Prostsza mechanicznie na wirniku, ale z elektroniką sterującą |
| Serwis | Wymaga kontroli i wymiany szczotek | Mniej części zużywalnych |
| Hałas i iskrzenie | Zwykle większe | Zwykle mniejsze |
| Sprawność | Dobra, ale niższa niż w nowoczesnych konstrukcjach | Zazwyczaj wyższa |
| Koszt wejścia | Niższy | Wyższy |
| Typowe zastosowanie | Tanie narzędzia, zabawki, proste napędy | Drony, nowoczesne elektronarzędzia, automatyka, sprzęt premium |
W praktyce wybór jest prosty: jeśli liczy się niski koszt i łatwa konstrukcja, napęd szczotkowy nadal bywa rozsądny. Jeśli ważniejsza jest trwałość, kultura pracy i lepsza kontrola, elektronika wygrywa bez dyskusji. I właśnie dlatego w nowych urządzeniach różnica między tymi rozwiązaniami coraz częściej decyduje o całej klasie sprzętu.
Gdzie ten układ nadal ma sens i co sprawdza się w praktyce
Mimo presji na rozwiązania bezszczotkowe układ komutacyjny nie zniknął z rynku. Nadal spotyka się go w prostych wentylatorach, tanich wiertarkach, małych pompach, mechanizmach samochodowych, modelarstwie i sprzęcie, w którym priorytetem jest niski koszt, a nie absolutna sprawność. To nie jest technologia „przestarzała”; raczej dobrze znana, tania i wystarczająca tam, gdzie wymagania nie są wyśrubowane.
W praktyce warto go wybierać wtedy, gdy urządzenie ma pracować okresowo, a nie bez przerwy przez wiele godzin. Dla krótkich cykli pracy mechaniczne przełączanie jest akceptowalne, bo zużycie narasta wolniej i serwis nie staje się uciążliwy. Jeśli jednak sprzęt ma pracować długo, w pyle, przy wysokiej temperaturze albo pod dużym obciążeniem, przewaga bezszczotkowego rozwiązania szybko robi się widoczna.
Jest jeszcze jeden aspekt, o którym rzadziej się mówi: kompatybilność z elektroniką sterującą. W prostych konstrukcjach szczotkowych wystarczy zwykłe zasilanie i regulacja napięcia, a to upraszcza projekt. Gdy jednak potrzebna jest precyzyjna kontrola obrotów, pozycjonowanie albo wysoka sprawność w szerokim zakresie prędkości, lepiej od razu myśleć o sterowaniu elektronicznym zamiast liczyć na mechaniczny układ przełączania.
Na co patrzeć, gdy silnik zaczyna pracować gorzej
Jeżeli napęd zaczyna iskrzyć, traci moc albo zmienia dźwięk, ja najpierw sprawdzam najprostsze rzeczy: długość szczotek, ich docisk, czystość wnętrza i stan powierzchni roboczej. To zwykle najszybsza droga do diagnozy i jednocześnie najtańsza naprawa. Dopiero gdy te elementy są w porządku, szukam głębiej, bo wtedy rośnie szansa na problem z uzwojeniem albo z łożyskami.
- Usuń pył węglowy i zabrudzenia z wnętrza obudowy.
- Sprawdź, czy szczotki poruszają się swobodnie i mają odpowiedni docisk.
- Oceń, czy segmenty nie są przypalone, nadmiernie wytarte albo pofalowane.
- Zwróć uwagę na luz wału, bo niewspółosiowość pogarsza kontakt.
- Nie ignoruj zapachu spalenizny i silnego grzania obudowy.
Jeśli po czyszczeniu i wymianie szczotek problem wraca szybko, zwykle nie ma sensu udawać, że wszystko jest w porządku. Wtedy lepiej potraktować napęd jako element wymagający naprawy lub wymiany, zamiast ryzykować dalsze uszkodzenia. To podejście jest po prostu bardziej ekonomiczne niż przeciąganie tematu do momentu, w którym zniszczeniu ulegają także inne części układu.
Co z tego wynika dla użytkownika i serwisu
Najbardziej praktyczna lekcja jest prosta: ten element nie jest detalem, tylko sercem całej komutacji w silniku DC. Od jego stanu zależy płynność pracy, sprawność, poziom hałasu i żywotność szczotek. Gdy działa dobrze, jest prawie niewidoczny; gdy zaczyna się zużywać, cały napęd natychmiast to pokazuje.
Jeśli korzystasz z urządzeń szczotkowych, opłaca się obserwować pierwsze objawy zużycia zamiast czekać na awarię. A jeśli projektujesz lub kupujesz sprzęt, w którym liczy się długotrwała, cicha i bezobsługowa praca, od razu rozważ elektronikę sterującą zamiast klasycznej komutacji mechanicznej. To właśnie ten wybór najczęściej decyduje, czy urządzenie będzie tylko działać, czy będzie działać dobrze przez lata.
