Indukcja magnetyczna to zjawisko, dzięki któremu w cewce, transformatorze czy generatorze pojawia się siła elektromotoryczna, czyli napięcie zdolne napędzać prąd, wtedy gdy zmienia się strumień pola magnetycznego. W tym artykule rozkładam je na prosty mechanizm, pokazuję, od czego zależy siła sygnału i wyjaśniam, gdzie ta zasada naprawdę pracuje w elektronice. Dorzucam też praktyczne różnice, które pomagają odróżnić poprawny opis od szkolnego skrótu myślowego.
Najważniejsze fakty, które porządkują temat
- Napięcie pojawia się nie od samego pola, lecz od jego zmiany w czasie.
- Większa liczba zwojów i szybsza zmiana strumienia zwykle dają mocniejszy efekt.
- Transformator, przetwornica, ładowarka bezprzewodowa i mikrofon dynamiczny korzystają z tej samej zasady.
- Stały magnes obok nieruchomej cewki nie wywoła ciągłego prądu.
- Przy wyższych częstotliwościach rosną straty, więc materiał rdzenia i geometrię układu trzeba dobierać świadomie.
Czym jest to zjawisko i dlaczego nazwa bywa myląca
W polskiej terminologii hasło indukcja magnetyczna bywa używane nieprecyzyjnie, bo samo słowo „indukcja” może oznaczać zarówno wielkość pola, jak i zjawisko w obwodzie. Ja rozróżniam to tak: B opisuje indukcję magnetyczną jako cechę pola, a indukcja elektromagnetyczna opisuje skutek zmiany tego pola w przewodniku. To rozróżnienie naprawdę porządkuje rozmowę o transformatorach, cewkach i zasilaczach, bo bez niego łatwo pomylić przyczynę z efektem.
Najkrócej: w zamkniętym obwodzie pojawia się siła elektromotoryczna, gdy zmienia się strumień magnetyczny obejmujący ten obwód. SEM nie jest siłą mechaniczną, tylko miarą napięcia zdolnego napędzać prąd. Gdy ten punkt jest jasny, reszta mechanizmu staje się dużo prostsza do śledzenia.

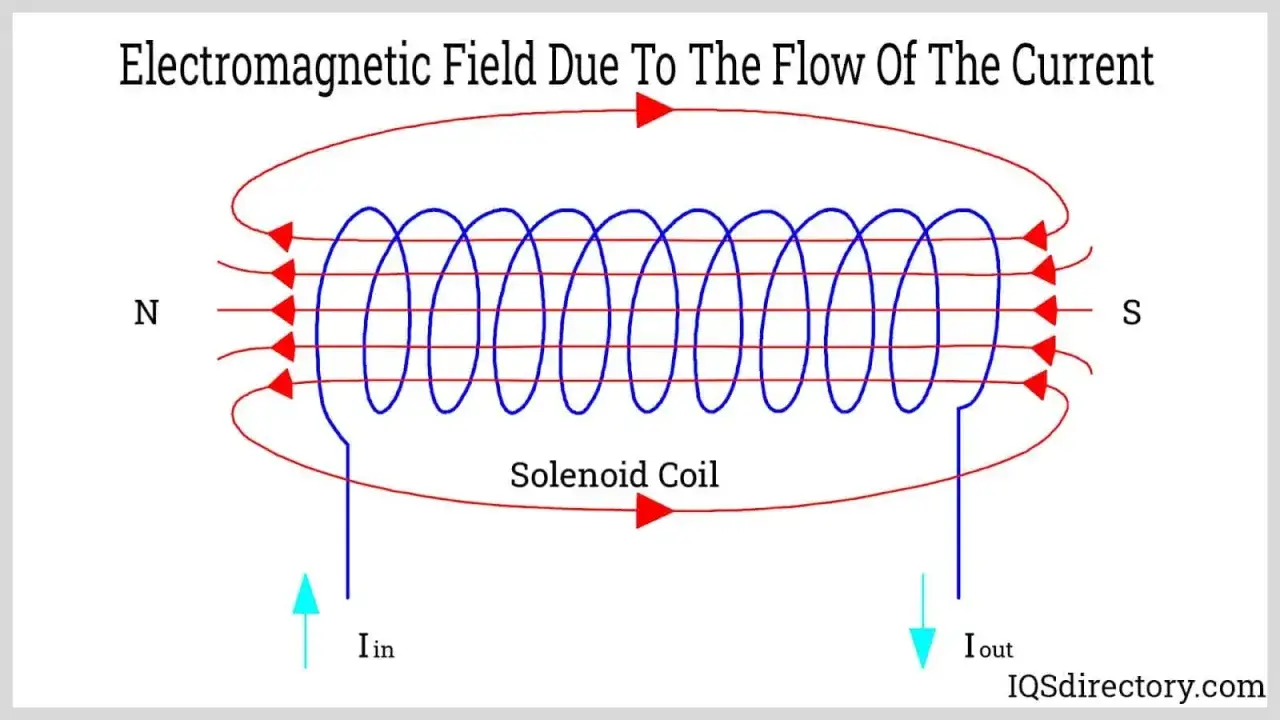

Jak powstaje napięcie w cewce
Mechanizm da się opisać w kilku krokach. W zapisie szkolnym często pojawia się wzór ε = -N · dΦ/dt, gdzie N to liczba zwojów, a Φ to strumień magnetyczny. Sam wzór nie jest celem samym w sobie; ważne jest to, co on mówi o zachowaniu układu.
- Strumień magnetyczny przez obwód zaczyna się zmieniać, bo porusza się magnes, cewka albo zmienia się samo pole.
- W przewodniku pojawia się pole elektryczne, które pcha elektrony wzdłuż obwodu.
- Jeśli obwód jest zamknięty, płynie prąd; jeśli jest otwarty, widzisz napięcie, ale bez ciągłego przepływu ładunku.
- Znak minus w równaniu wynika z prawa Lenza: układ „broni się” przed zmianą, która go wywołała.
To dlatego magnes wsuwany do cewki i wysuwany z niej daje różne biegunowości napięcia. W praktyce znaczenie ma nie samo „bycie w polu”, ale tempo i kierunek zmiany tego pola. Kiedy to sobie ułożysz, łatwiej zrozumiesz, od czego zależy moc całego efektu.
Od czego zależy siła sygnału
W elektronice najczęściej nie pytam już, czy zjawisko zadziała, tylko jak mocno i z jaką stratą. Tu naprawdę liczą się parametry geometryczne, częstotliwość i materiał, z którego zrobiony jest układ.
| Czynnik | Co zmienia | Wniosek praktyczny |
|---|---|---|
| Liczba zwojów | Więcej zwojów zwykle podnosi napięcie indukowane | Podwojenie liczby zwojów w prostym przybliżeniu daje około 2x większy sygnał |
| Szybkość zmiany strumienia | Szybszy ruch lub wyższa częstotliwość daje mocniejszy efekt | Dlatego przetwornice impulsowe pracują z szybkim przełączaniem, a nie w układzie czysto stałym |
| Powierzchnia cewki | Większa powierzchnia „łapie” więcej strumienia | Duża cewka może być skuteczniejsza, ale zajmuje więcej miejsca |
| Ustawienie względem pola | Orientacja wpływa na ilość linii pola przechodzących przez obwód | Przekoszenie cewki potrafi wyraźnie osłabić sygnał |
| Rdzeń | Rdzeń koncentruje pole i poprawia sprzężenie | Ferryt sprawdza się przy wyższych częstotliwościach, a blacha elektrotechniczna przy niskich |
| Rezystancja uzwojenia | Więcej miedzi to też więcej oporu i strat cieplnych | Nie opłaca się bez końca dodawać zwojów, jeśli rosną straty i spada pasmo |
W praktyce idealny przekładnik 10:1 z 1000 i 100 zwojów da z grubsza dziesięciokrotną zmianę napięcia. Rzeczywisty układ zawsze będzie miał straty, bo dochodzi rezystancja przewodów, nagrzewanie rdzenia i rozproszenie pola. To właśnie dlatego projektowanie cewek i transformatorów jest bardziej sztuką kompromisu niż prostym mnożeniem zwojów.
Gdzie spotkasz to w elektronice
Na portalu technologicznym to zjawisko widać częściej, niż mogłoby się wydawać. Bez niego nie działa ani klasyczny zasilacz, ani część sprzętu audio, ani ładna część współczesnych rozwiązań bezprzewodowych.
| Zastosowanie | Co robi zjawisko | Dlaczego to ważne |
|---|---|---|
| Transformator sieciowy | Przenosi energię między uzwojeniami i zmienia napięcie | Pozwala zejść z 230 V / 50 Hz do 12 V, 24 V lub innych poziomów potrzebnych elektronice |
| Przetwornica impulsowa | Przekazuje energię przy wysokiej częstotliwości | Umożliwia małe gabaryty, wyższą sprawność i lżejsze zasilacze do laptopów czy routerów |
| Ładowanie bezprzewodowe | Energia przechodzi między dwiema cewkami bez metalicznego kontaktu | Wygoda rośnie, ale odległość i ustawienie urządzeń mają duże znaczenie |
| Mikrofon dynamiczny i przetworniki gitarowe | Ruch membrany lub struny zmienia strumień i tworzy sygnał | To proste, odporne na zakłócenia rozwiązania audio |
| Czujniki indukcyjne i detekcja metalu | Układ reaguje na zmiany pola i prądy wirowe w obiekcie | Przydaje się w automatyce, zabezpieczeniach i prostych detektorach |

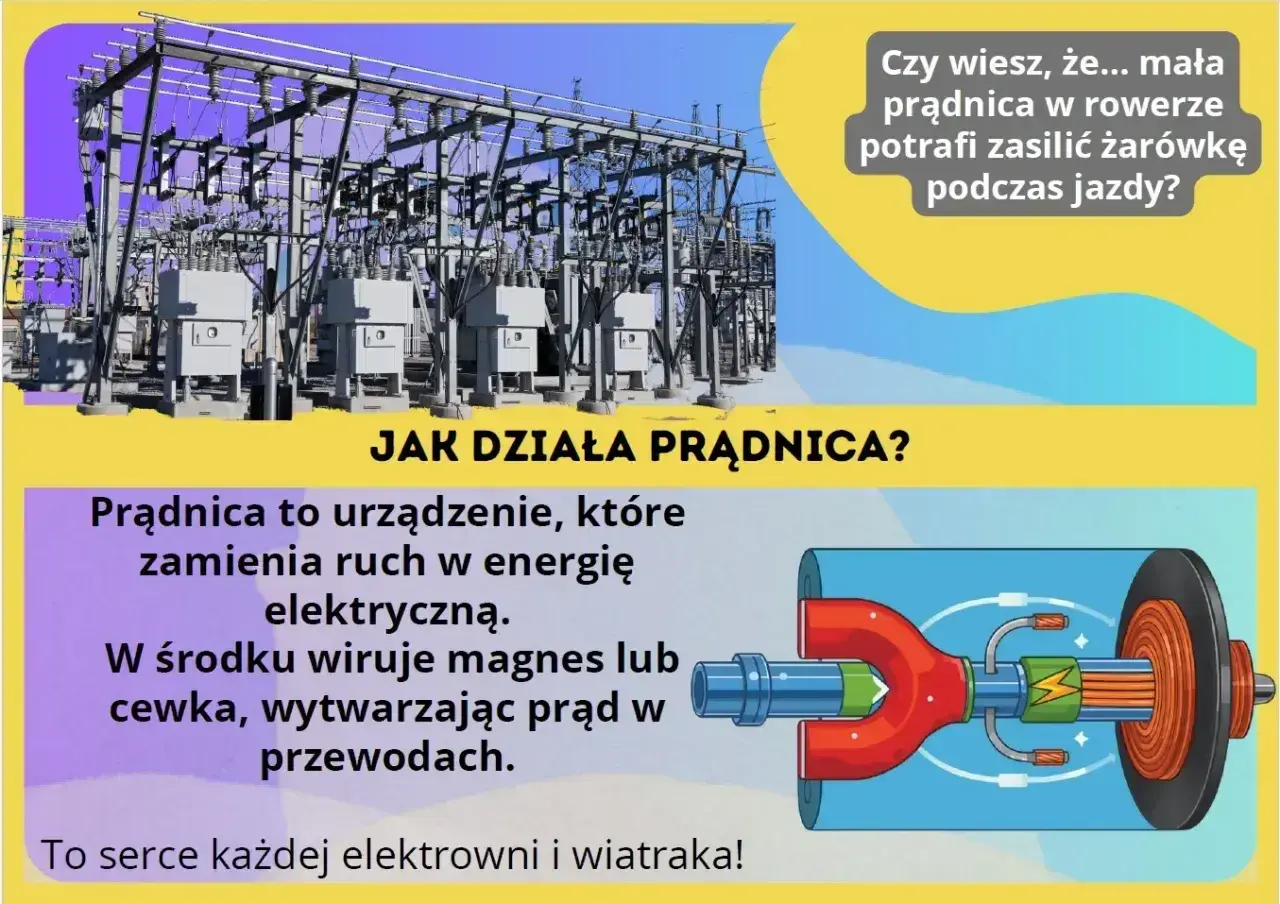

| Silnik i generator | Ta sama zasada działa w obie strony: ruch może tworzyć napięcie albo napięcie może wymuszać ruch | W silniku pojawia się przeciw-SEM, która ogranicza prąd wraz ze wzrostem obrotów |
Najciekawsze jest to, że ten sam mechanizm potrafi być zarówno źródłem energii, jak i przeszkodą. W jednym układzie chcesz go wykorzystać, w innym chcesz go osłabić. I właśnie od tego zaczyna się praktyczna elektronika, a nie szkolna definicja.
Najczęstsze błędy i ograniczenia, które psują efekt
Najwięcej pomyłek widzę wtedy, gdy ktoś zakłada, że samo pole magnetyczne wystarczy. To nie działa w ten sposób: potrzebna jest zmiana, a w wielu układach równie ważne są straty i ograniczenia materiałowe.
- Nieruchomy magnes obok nieruchomej cewki nie wywoła ciągłego prądu.
- Większa liczba zwojów pomaga, ale tylko do momentu, w którym opór uzwojenia i pojemności pasożytnicze zaczynają psuć wynik.
- Rdzeń może wejść w nasycenie, więc dalsze zwiększanie pola nie daje już proporcjonalnego wzrostu napięcia.
- Prądy wirowe grzeją metal, dlatego transformatory sieciowe korzystają z blach, a układy szybkie często z ferrytu.
- Pętle przewodów zbierają zakłócenia, więc w audio i wrażliwej elektronice łatwo o brum 50 Hz lub niepotrzebne sprzężenia.
Jeśli projekt ma pracować na niskiej częstotliwości, myślę przede wszystkim o rdzeniu i geometrii obwodu. Jeśli ma działać szybko, wchodzą do gry straty przełączania, grzanie i zakłócenia EMI. To są szczegóły, które często robią większą różnicę niż sama wartość napięcia w specyfikacji.
Jak wykorzystać tę wiedzę przy projektowaniu i diagnozie układu
Ja w praktyce zaczynam od trzech rzeczy: geometrii, częstotliwości i temperatury. Ta kolejność dobrze sprawdza się zarówno przy projektowaniu, jak i przy szukaniu problemu w gotowym urządzeniu.
- Jeśli chcesz mocniejszego sygnału, zwiększ liczbę zwojów albo tempo zmian pola, ale od razu sprawdź, czy uzwojenie nie zaczyna się grzać.
- Jeśli zależy ci na sprawniejszym transferze energii, ustaw cewki współosiowo i zmniejsz szczelinę między nimi.
- Jeśli walczysz z zakłóceniami, skracaj pętle przewodów, skręcaj pary i oddalaj tory sygnałowe od cewek mocy.
- Jeśli układ pracuje na 50 Hz, a problemem jest przydźwięk, zwróć uwagę na masy, ekranowanie i lokalizację transformatora.
- Jeśli układ pracuje szybciej, sprawdź nasycenie rdzenia, rezystancję uzwojeń i straty w rdzeniu zamiast szukać winy wyłącznie w zasilaniu.
- Jeśli chcesz zobaczyć krótkie impulsy indukowane, sięgnij po oscyloskop; zwykły multimetr często uśrednia wynik i spłaszcza dynamikę zmian.
Właśnie tu widać różnicę między teorią a dobrym projektem: teoria mówi, co się dzieje, a praktyka pokazuje, ile z tego przetrwa w realnym urządzeniu. Gdy te dwa poziomy dobrze połączysz, łatwiej dobrać zasilacz, cewkę, czujnik albo układ audio bez przypadkowych kompromisów.
Co naprawdę warto zapamiętać przy cewkach, transformatorach i ładowaniu bezprzewodowym
Jeśli mam zostawić tylko jedną myśl, to jest ona prosta: liczy się zmiana strumienia, a nie samo „magnetyczne otoczenie”. Reszta to dobór zwojów, rdzenia, częstotliwości i geometrii pod konkretny cel.
W urządzeniach użytkowych najwięcej wygrywa nie spektakularny wzrost pola, tylko dobrze ustawiony kompromis między sprawnością, gabarytem i temperaturą. Dlatego ten sam mechanizm może stać za lekką przetwornicą, czułym mikrofonem i ładowarką bezprzewodową, ale w każdym z tych przypadków wymaga trochę innego podejścia.
Gdy patrzę na układ z cewką, szukam najpierw tego, co zmienia strumień, potem tego, co te zmiany wzmacnia lub tłumi, a dopiero na końcu sprawdzam sam wynik na wyjściu. Taka kolejność oszczędza czas i pozwala szybciej odróżnić poprawny projekt od rozwiązania, które tylko wygląda dobrze na schemacie.
