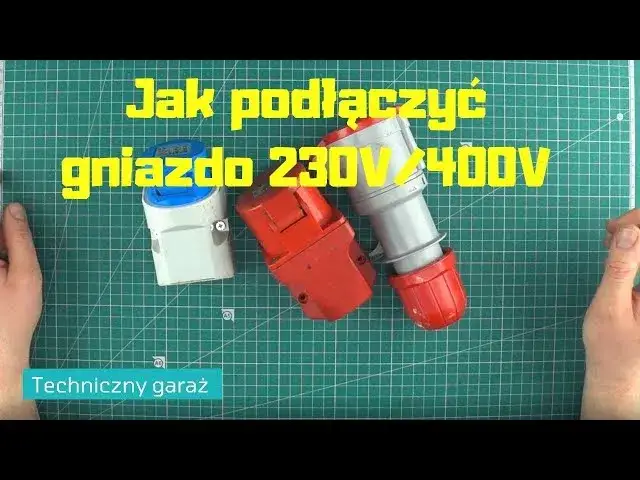

Jak bezpiecznie podłączyć 230V z siły? Rola elektryka SEP.

W dzisiejszym artykule poruszamy niezwykle ważny temat: jak bezpiecznie i zgodnie z przepisami uzyskać zasilanie jednofazowe (230V) z istniejącej instalacji trójfazowej (400V), potocznie nazywanej "siłą". Moim celem jest nie tylko dostarczenie praktycznej wiedzy, ale przede wszystkim uświadomienie, dlaczego wszelkie modyfikacje w instalacji elektrycznej wymagają absolutnego priorytetu bezpieczeństwa i dlaczego to zadanie niemal zawsze powinno być powierzone wykwalifikowanemu elektrykowi.

Przeróbka instalacji 400V na 230V dlaczego to zadanie dla profesjonalisty?

Z mojego wieloletniego doświadczenia w branży elektrycznej wiem, że pokusa samodzielnego wykonania prac przy instalacji elektrycznej jest duża, zwłaszcza gdy chcemy zaoszczędzić. Niestety, w przypadku instalacji trójfazowej i próby wyprowadzenia z niej obwodu jednofazowego, samodzielne działanie bez odpowiednich kwalifikacji jest skrajnie niebezpieczne i może prowadzić do tragicznych konsekwencji. Brak specjalistycznej wiedzy, doświadczenia oraz przede wszystkim uprawnień kwalifikacyjnych SEP (Stowarzyszenie Elektryków Polskich) to główne czynniki ryzyka, które mogą skutkować porażeniem prądem, pożarem, a nawet śmiercią. W Polsce, zgodnie z przepisami, wszelkie modyfikacje w instalacjach elektrycznych mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia.

Zrozumieć różnicę: Napięcie międzyfazowe vs. fazowe w polskiej sieci

Aby zrozumieć, jak bezpiecznie uzyskać 230V z "siły", musimy najpierw poznać podstawy działania instalacji trójfazowej. W polskiej sieci energetycznej instalacja 400V to typowa instalacja trójfazowa, składająca się z pięciu przewodów: trzech przewodów fazowych (oznaczanych jako L1, L2, L3), przewodu neutralnego (N) oraz przewodu ochronnego (PE). Kluczowa różnica, którą należy zapamiętać, to fakt, że napięcie międzyfazowe (pomiędzy dowolnymi dwiema fazami, np. L1 i L2) wynosi 400V, natomiast napięcie fazowe (pomiędzy dowolną fazą a przewodem neutralnym, np. L1 i N) wynosi 230V. To właśnie to drugie napięcie jest celem naszych działań, gdy chcemy zasilić standardowe urządzenia domowe.

Potencjalne zagrożenia: Co może pójść nie tak i dlaczego skutki są tak groźne?

Niewłaściwe podłączenie instalacji elektrycznej to nie tylko ryzyko uszkodzenia sprzętu, ale przede wszystkim bezpośrednie zagrożenie dla życia i zdrowia. Pamiętajmy, że prąd elektryczny jest niewidzialnym wrogiem, a błędy w jego obsłudze są bezlitosne.

• Podanie 400V na urządzenie 230V: To jeden z najczęstszych i najbardziej katastrofalnych błędów. Jeśli zamiast jednej fazy i przewodu neutralnego, podłączymy urządzenie 230V do dwóch faz, otrzyma ono napięcie 400V. Skutkiem jest natychmiastowe zniszczenie urządzenia, często z iskrzeniem, dymem, a nawet eksplozją, co prowadzi do ryzyka pożaru.
• Porażenie prądem elektrycznym: Niewłaściwe podłączenie przewodów, brak uziemienia lub uszkodzenie izolacji może spowodować, że napięcie pojawi się na metalowych obudowach urządzeń. Dotknięcie takiej obudowy może skutkować śmiertelnym porażeniem. Według danych Głównego Urzędu Statystycznego, porażenia prądem elektrycznym wciąż są przyczyną kilkudziesięciu śmiertelnych wypadków rocznie w Polsce. Wiele z nich spowodowanych jest właśnie przez nieprofesjonalne modyfikacje.
• Pożar instalacji: Zbyt mały przekrój przewodów w stosunku do obciążenia, brak odpowiednich zabezpieczeń nadprądowych lub zwarcia spowodowane błędnym podłączeniem mogą doprowadzić do przegrzewania się przewodów, stopienia izolacji i w konsekwencji do pożaru całej instalacji, a nawet budynku.
• Uszkodzenie innych urządzeń w sieci: Niewłaściwe obciążenie faz lub błędy w podłączeniu mogą destabilizować całą instalację domową, prowadząc do spadków napięcia, uszkodzeń innych urządzeń, a nawet awarii w sieci sąsiadów.

Kwestie prawne i ubezpieczeniowe: Kto ponosi odpowiedzialność za błędy w instalacji?

W Polsce, zgodnie z przepisami, wszelkie prace przy instalacjach elektrycznych, które wpływają na ich bezpieczeństwo lub zmieniają ich parametry, muszą być wykonywane przez osoby posiadające uprawnienia kwalifikacyjne SEP (Stowarzyszenie Elektryków Polskich) grupy G1 w zakresie eksploatacji. To nie jest tylko formalność to gwarancja, że osoba wykonująca pracę ma niezbędną wiedzę i umiejętności. W przypadku awarii, pożaru lub porażenia prądem, spowodowanego błędami w instalacji, odpowiedzialność karna i cywilna spada na osobę, która dokonała modyfikacji. Co więcej, większość firm ubezpieczeniowych w przypadku szkody spowodowanej nieprawidłową instalacją elektryczną, wykonaną przez osobę bez uprawnień, może odmówić wypłaty odszkodowania. Warto o tym pamiętać, zanim zdecydujemy się na "oszczędności".

Zasady podłączenia 230V z instalacji trójfazowej teoria i praktyka

Kluczową zasadą prawidłowego i bezpiecznego uzyskania zasilania 230V z instalacji trójfazowej jest wykorzystanie jednego przewodu fazowego (L), przewodu neutralnego (N) oraz przewodu ochronnego (PE). Jest to jedyna metoda zgodna z polskimi normami i zapewniająca bezpieczeństwo użytkowania. Wszelkie inne próby, takie jak łączenie dwóch faz, są niedopuszczalne i skrajnie niebezpieczne.

Rola poszczególnych przewodów: L1, L2, L3, N, i PE co każdy z nich robi?

Zrozumienie funkcji każdego przewodu jest absolutnie fundamentalne dla bezpieczeństwa i prawidłowego działania instalacji.

• Przewody fazowe (L1, L2, L3): To "serce" instalacji trójfazowej. Każdy z nich niesie prąd przemienny o napięciu 230V względem przewodu neutralnego. W instalacjach domowych są one zazwyczaj oznaczone kolorami: brązowym, czarnym i szarym.
• Przewód neutralny (N): Jest to przewód powrotny dla prądu z obwodów jednofazowych. W normalnych warunkach nie powinien być pod napięciem. Jego rola jest kluczowa dla uzyskania napięcia 230V. Zazwyczaj oznaczony jest kolorem niebieskim.
• Przewód ochronny (PE): Ten przewód ma za zadanie chronić nas przed porażeniem. Jest on na stałe połączony z uziemieniem i z metalowymi obudowami urządzeń. W przypadku awarii (np. przebicia izolacji), prąd zwarciowy popłynie przez przewód PE do ziemi, powodując zadziałanie zabezpieczeń i odłączenie zasilania. Jego kolor to żółto-zielony.

Schemat ideowy: Jak poprawnie wykorzystać jedną fazę i przewód neutralny?

Prawidłowy schemat podłączenia gniazdka jednofazowego z instalacji trójfazowej jest prosty, ale wymaga precyzji. Elektryk doprowadza z rozdzielnicy do gniazdka trzy przewody: jeden przewód fazowy (np. L1), przewód neutralny (N) i przewód ochronny (PE). Przewód fazowy podłączany jest do styku fazowego w gniazdku, przewód neutralny do styku neutralnego, a przewód ochronny do bolca uziemiającego. To jest standardowa i jedyna prawidłowa metoda wyprowadzenia obwodu jednofazowego z instalacji trójfazowej, gwarantująca bezpieczeństwo i zgodność z normami.

Dlaczego nigdy nie wolno łączyć dwóch faz w celu uzyskania 230V?

To jest jeden z najbardziej krytycznych punktów, który wymaga bezwarunkowego zapamiętania. Nigdy, pod żadnym pozorem, nie wolno próbować uzyskać napięcia 230V poprzez połączenie dwóch przewodów fazowych (np. L1 i L2). Jak już wspomniałem, napięcie międzyfazowe wynosi 400V. Podłączenie urządzenia przeznaczonego do pracy z napięciem 230V do 400V spowoduje jego natychmiastowe i nieodwracalne zniszczenie. Urządzenie zostanie przeciążone dwukrotnie wyższym napięciem, co doprowadzi do spalenia jego elementów, iskrzenia, dymu, a w najgorszym przypadku do pożaru. To błąd, który może mieć tragiczne konsekwencje i jest absolutnie niedopuszczalny.

Tworzenie nowego obwodu 230V instrukcja dla elektryka

Poniższa instrukcja przedstawia kroki, które powinien podjąć wykwalifikowany elektryk podczas tworzenia nowego obwodu 230V z instalacji trójfazowej. Podkreślam, że jest to procedura dla profesjonalisty, a nie dla amatora.

1. Krok 1: Bezpieczeństwo przede wszystkim wyłączenie i sprawdzenie napięcia

   Pierwszym i absolutnie najważniejszym krokiem jest całkowite odłączenie zasilania w głównej rozdzielnicy, a następnie obowiązkowe sprawdzenie braku napięcia za pomocą odpowiedniego miernika (np. próbnika napięcia lub multimetru) na wszystkich przewodach, z którymi będziemy pracować. To podstawowa zasada bezpieczeństwa, której nie wolno lekceważyć.

2. Krok 2: Dobór i montaż odpowiednich zabezpieczeń w rozdzielnicy

   Elektryk dobiera i montuje w rozdzielnicy odpowiednie zabezpieczenia dla nowego obwodu 230V. Niezbędny jest wyłącznik nadprądowy (MCB), którego wartość (np. B16) jest dobierana do przekroju przewodów (np. 2,5 mm²) i przewidywanego obciążenia. Dodatkowo, zgodnie z obowiązującymi normami (PN-HD 60364), nowy obwód gniazd wtykowych musi być chroniony wyłącznikiem różnicowoprądowym (RCD) o prądzie znamionowym nie większym niż 30 mA. W instalacji trójfazowej często stosuje się aparaty czteropolowe (3P+N).

3. Krok 3: Prowadzenie i podłączanie przewodów do nowego gniazdka

   Następnie elektryk prowadzi nowe przewody z rozdzielnicy do miejsca, gdzie ma być zainstalowane gniazdko 230V. Muszą to być trzy przewody: fazowy (np. brązowy, czarny lub szary), neutralny (niebieski) i ochronny (żółto-zielony), o odpowiednim przekroju. W gniazdku przewody są podłączane zgodnie z ich funkcją: fazowy do styku fazowego, neutralny do styku neutralnego, a ochronny do bolca uziemiającego. Prawidłowa kolorystyka i kolejność podłączenia są kluczowe dla bezpieczeństwa.

4. Krok 4: Kluczowe pomiary końcowe potwierdzające bezpieczeństwo instalacji

   Po zakończeniu prac montażowych, absolutnie konieczne jest wykonanie specjalistycznych pomiarów sprawdzających przez elektryka. Obejmują one m.in. pomiar impedancji pętli zwarcia, ciągłości przewodów ochronnych oraz sprawdzenie działania wyłączników różnicowoprądowych. Pomiary te potwierdzają skuteczność ochrony przeciwporażeniowej i są dowodem na to, że instalacja jest bezpieczna i zgodna z normami. Bez tych pomiarów nie ma pewności co do bezpieczeństwa instalacji.

Niezbędne zabezpieczenia w instalacji elektrycznej ochrona życia i sprzętu

Współczesne instalacje elektryczne są wyposażone w szereg zabezpieczeń, których głównym celem jest ochrona ludzi przed porażeniem prądem oraz ochrona instalacji i urządzeń przed uszkodzeniem. Zrozumienie ich działania jest kluczowe dla każdego, kto chce mieć bezpieczny dom.

Wyłącznik nadprądowy ("eska"): Twój pierwszy strażnik przed przeciążeniem

Wyłącznik nadprądowy, potocznie nazywany "eską" (MCB - Miniature Circuit Breaker), to podstawowe zabezpieczenie w każdej instalacji. Jego zadaniem jest automatyczne odłączenie zasilania w przypadku przeciążenia obwodu lub zwarcia. Przeciążenie ma miejsce, gdy do obwodu podłączymy zbyt wiele urządzeń, pobierających zbyt duży prąd. Zwarcie to natomiast nagłe i niekontrolowane połączenie przewodów fazowych lub fazowego z neutralnym/ochronnym. MCB chroni przewody przed przegrzaniem i stopieniem izolacji, co mogłoby doprowadzić do pożaru. Wartość wyłącznika (np. B10, B16, B20) dobiera się do przekroju przewodów i przewidywanego obciążenia obwodu.

Wyłącznik różnicowoprądowy (RCD): Dlaczego jest obowiązkowym standardem chroniącym przed porażeniem?

Wyłącznik różnicowoprądowy (RCD - Residual Current Device) to absolutnie kluczowe zabezpieczenie chroniące ludzi przed porażeniem prądem elektrycznym. Jego zasada działania polega na ciągłym monitorowaniu równowagi prądu płynącego do obwodu i z niego. Jeśli pojawi się różnica (np. prąd "ucieka" przez ciało człowieka do ziemi), RCD natychmiast, w ciągu milisekund, odłącza zasilanie. Zgodnie z obowiązującymi przepisami (norma PN-HD 60364), nowe obwody gniazd wtykowych muszą być chronione wyłącznikiem różnicowoprądowym o prądzie znamionowym nie większym niż 30 mA. To zabezpieczenie jest obowiązkowe i nie wolno z niego rezygnować, ponieważ to ono ratuje życie w przypadku bezpośredniego lub pośredniego kontaktu z prądem.

Jak dobrać odpowiednie zabezpieczenia do planowanego obciążenia?

Dobór odpowiednich zabezpieczeń to zadanie dla elektryka, który uwzględnia kilka czynników:

• Przekrój przewodów: Im większy przekrój, tym większy prąd może bezpiecznie przez niego płynąć. Zbyt mały przekrój dla danego obciążenia to przepis na przegrzewanie i pożar.
• Przewidywane obciążenie: Należy oszacować, jakie urządzenia będą podłączone do danego obwodu i jaki będzie ich łączny pobór mocy. Na tej podstawie dobiera się wartość wyłącznika nadprądowego. Dla typowych gniazd ogólnego przeznaczenia na przewodach 2,5 mm² stosuje się zazwyczaj MCB B16.
• Rodzaj odbiorników: Niektóre urządzenia (np. silniki) generują prądy rozruchowe, które wymagają odpowiedniego typu wyłącznika nadprądowego (np. charakterystyka C zamiast B).
• Wymogi norm: Zawsze należy przestrzegać obowiązujących norm i przepisów, które jasno określają, jakie zabezpieczenia są wymagane w konkretnych typach obwodów.

Najczęstsze błędy amatorów w instalacjach elektrycznych jak ich unikać?

Z mojego doświadczenia wynika, że wiele wypadków i awarii w instalacjach elektrycznych jest wynikiem powtarzających się błędów popełnianych przez osoby bez odpowiednich kwalifikacji. Oto najczęstsze z nich:

• Brak uziemienia: Pominięcie przewodu ochronnego (PE) lub jego nieprawidłowe podłączenie. To fundamentalny błąd, który całkowicie eliminuje ochronę przeciwporażeniową.
• Zbyt małe przekroje przewodów: Stosowanie przewodów o przekroju niewystarczającym do planowanego obciążenia, co prowadzi do ich przegrzewania i ryzyka pożaru.
• Brak wyłącznika różnicowoprądowego (RCD): Całkowite pominięcie RCD lub zastosowanie go w niewłaściwy sposób. To narażanie życia na śmiertelne niebezpieczeństwo.
• Łączenie przewodów "na skrętkę": Niewłaściwe łączenie przewodów, bez użycia odpowiednich złączek (np. WAGO) lub listew zaciskowych. Takie połączenia są nietrwałe, mogą się grzać i iskrzyć.
• Brak oznaczeń w rozdzielnicy: Brak czytelnych opisów obwodów w rozdzielnicy, co utrudnia identyfikację i bezpieczne wyłączenie konkretnego obwodu w razie potrzeby.
• Praca pod napięciem: Rozpoczynanie prac bez wcześniejszego wyłączenia zasilania i sprawdzenia braku napięcia. To błąd, który może kosztować życie.

Błąd krytyczny: Pomylenie przewodu neutralnego (N) z ochronnym (PE)

To jeden z najbardziej krytycznych i śmiertelnie niebezpiecznych błędów, jaki może popełnić amator. Pomylenie przewodu neutralnego (N) z ochronnym (PE) oznacza, że w przypadku awarii urządzenia (np. przebicia izolacji), zamiast bezpiecznego odprowadzenia prądu do ziemi i zadziałania zabezpieczeń, napięcie pojawi się na metalowych obudowach wszystkich urządzeń podłączonych do tego obwodu. Dotknięcie takiej obudowy może skutkować śmiertelnym porażeniem prądem. Przewód PE ma być zawsze i bezwzględnie połączony z uziemieniem i nigdy nie może być wykorzystywany jako przewód roboczy.

Problem nierównomiernego obciążenia faz: Jak wpływa na całą instalację domową?

W instalacji trójfazowej, z której wyprowadzamy wiele obwodów jednofazowych, kluczowe jest równomierne rozłożenie obciążenia na poszczególne fazy (L1, L2, L3). Jeśli większość obwodów zostanie podłączona do jednej fazy, a pozostałe fazy będą obciążone minimalnie, doprowadzi to do nierównomiernego obciążenia. Skutkuje to przeciążeniem jednej fazy, a co za tym idzie również przewodu neutralnego, który w takiej sytuacji musi przenosić większy prąd. Może to prowadzić do przegrzewania się przewodów, spadków napięcia na przeciążonej fazie, a nawet do uszkodzenia transformatora w stacji zasilającej. Elektryk zawsze dąży do jak najbardziej zrównoważonego obciążenia faz, aby zapewnić stabilność i bezpieczeństwo całej instalacji.

Stosowanie niewłaściwych przekrojów przewodów cicha droga do pożaru

Wybór odpowiedniego przekroju przewodów jest fundamentalny. Przewód elektryczny, przez który płynie prąd, nagrzewa się. Jeśli jego przekrój jest zbyt mały w stosunku do prądu, który ma przez niego płynąć, nagrzewanie będzie nadmierne. To może doprowadzić do stopienia izolacji, zwarcia, a w konsekwencji do pożaru. Jest to cicha droga do pożaru, ponieważ przegrzewanie się przewodów często nie jest widoczne na pierwszy rzut oka, a skutki mogą być katastrofalne. Elektryk zawsze dobiera przekroje przewodów zgodnie z obowiązującymi normami i przewidywanym obciążeniem, zapewniając bezpieczną pracę instalacji.

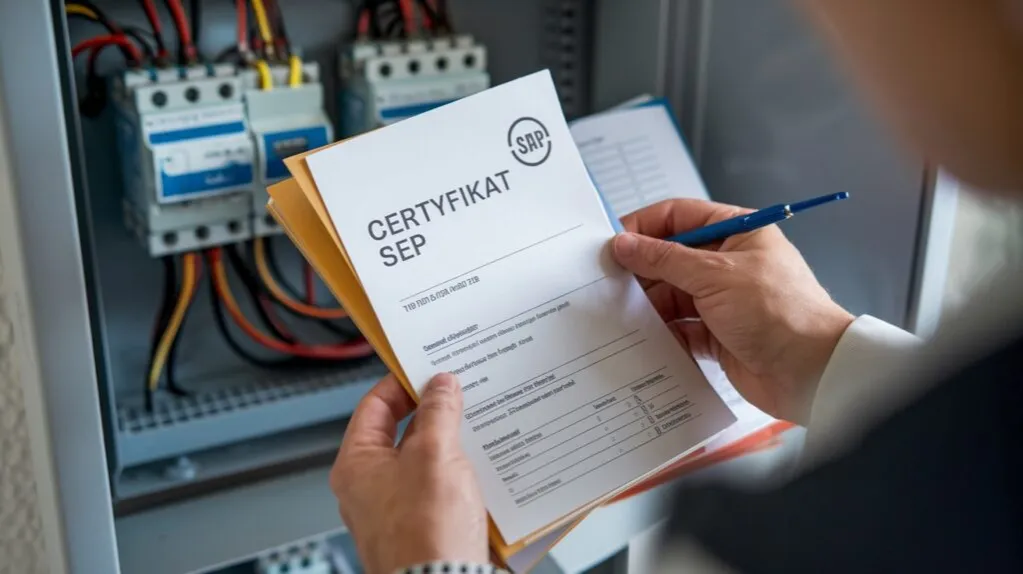

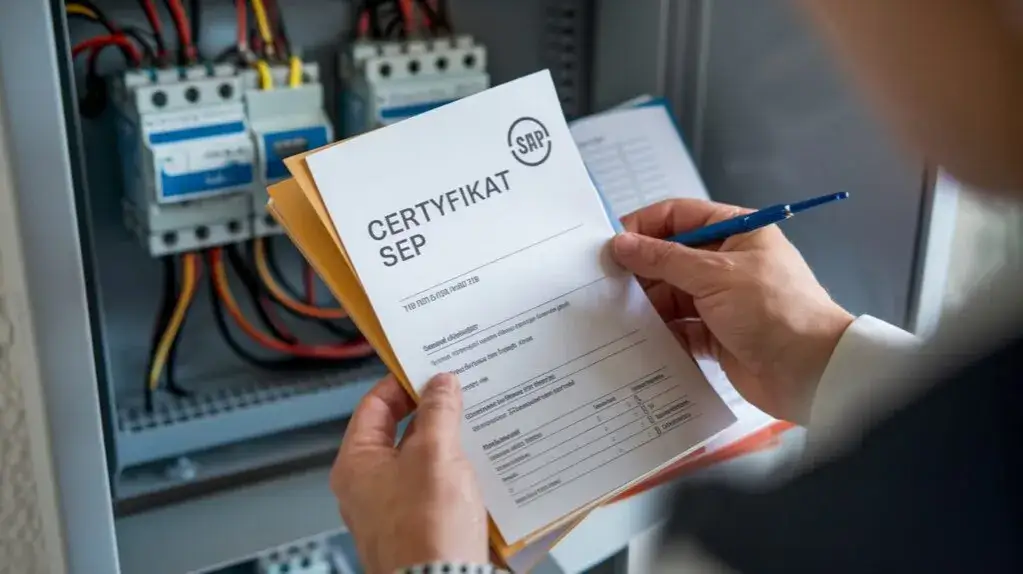

Kiedy wezwanie elektryka z uprawnieniami SEP jest absolutnie konieczne?

Podsumowując, istnieją sytuacje, w których wezwanie elektryka z uprawnieniami SEP jest nie tylko zalecane, ale absolutnie niezbędne dla bezpieczeństwa i zgodności z prawem.

• Każda modyfikacja istniejącej instalacji elektrycznej: Niezależnie od tego, czy chodzi o dodanie nowego gniazdka, zmianę lokalizacji, czy podłączenie nowego obwodu jeśli nie masz uprawnień, wezwij elektryka.
• Brak pewności co do stanu instalacji: Jeśli masz wątpliwości co do bezpieczeństwa swojej instalacji (np. stare przewody, iskrzące gniazdka, często wybijające bezpieczniki), elektryk powinien ją sprawdzić.
• Podłączanie urządzeń o dużej mocy: Urządzenia takie jak kuchenki indukcyjne, bojlery czy pompy ciepła wymagają specjalistycznego podłączenia i odpowiednich zabezpieczeń.
• Wszelkie prace w rozdzielnicy: Manipulowanie przy zabezpieczeniach, podłączanie nowych obwodów w rozdzielnicy to zadanie wyłącznie dla elektryka.
• Pożar lub porażenie prądem: W przypadku jakiejkolwiek awarii, pożaru lub porażenia prądem, natychmiast odłącz zasilanie i wezwij elektryka do sprawdzenia i naprawy instalacji.
• Brak wiedzy i narzędzi: Jeśli nie posiadasz specjalistycznej wiedzy, doświadczenia oraz odpowiednich narzędzi pomiarowych, nie podejmuj się prac.

Brak wiedzy i narzędzi pierwszy i najważniejszy sygnał

Chciałbym to podkreślić raz jeszcze: brak specjalistycznej wiedzy, doświadczenia oraz odpowiednich narzędzi pomiarowych to pierwszy i najważniejszy sygnał, że należy wezwać profesjonalistę. Praca z prądem to nie miejsce na eksperymenty czy naukę metodą prób i błędów. Ryzyko jest zbyt wysokie. Elektryk posiada nie tylko wiedzę teoretyczną, ale także praktyczne doświadczenie i odpowiednie, skalibrowane narzędzia, które pozwalają mu na bezpieczne i precyzyjne wykonanie prac oraz ich weryfikację.

Przeróbki w starych instalacjach aluminiowych podwójne ryzyko

Szczególną ostrożność należy zachować przy modyfikacjach w starych instalacjach elektrycznych, zwłaszcza tych wykonanych z przewodów aluminiowych. Aluminium jest materiałem, który z czasem staje się kruchy, a jego połączenia są podatne na utlenianie i luzowanie się, co prowadzi do wzrostu rezystancji, przegrzewania się i ryzyka pożaru. Przeróbki w takich instalacjach niosą podwójne ryzyko i wymagają nie tylko wiedzy, ale i doświadczenia w pracy z tego typu materiałami. Często w takich przypadkach najlepszym rozwiązaniem jest wymiana całej instalacji, a nie tylko jej modyfikacja.

Przeczytaj również: Pojemność baterii (mAh, Wh): Oblicz, porównaj, wybierz świadomie!

Dlaczego oszczędność na profesjonalnej usłudze jest tylko pozorna?

Wiem, że koszty zatrudnienia wykwalifikowanego elektryka mogą wydawać się wysokie. Jednak z perspektywy bezpieczeństwa i długoterminowych konsekwencji, pozorna oszczędność na samodzielnych pracach elektrycznych jest zazwyczaj tylko iluzją. Błędy w instalacji mogą prowadzić do znacznie większych kosztów napraw uszkodzonego sprzętu, leczenia po porażeniu prądem, strat majątkowych w wyniku pożaru, a w najgorszym przypadku utraty życia. Profesjonalna usługa elektryczna to inwestycja w bezpieczeństwo Twoje i Twoich bliskich, a także gwarancja spokoju ducha. Pamiętajmy, że na prądzie nie warto oszczędzać.
