Jak podłączyć żyrandol 5 żarówek do 2 kabli? Zrób to bezpiecznie!

Ten artykuł to szczegółowy przewodnik, który krok po kroku wyjaśni, jak bezpiecznie podłączyć pięciożarówkowy żyrandol do instalacji elektrycznej z dwoma przewodami wychodzącymi z sufitu. Dowiesz się, jak prawidłowo zidentyfikować kable, połączyć przewody w żyrandolu i uniknąć typowych błędów, zapewniając bezpieczeństwo i funkcjonalność.

Zanim zaczniesz: Kluczowe informacje o instalacji dwuprzewodowej

Zanim zabierzesz się za podłączanie, musisz zrozumieć jedno: jeśli z sufitu wychodzą tylko dwa przewody, oznacza to, że masz do czynienia z instalacją dwuprzewodową. W praktyce oznacza to, że możesz stworzyć tylko jeden obwód elektryczny dla swojego żyrandola. Co to oznacza dla Ciebie? Wszystkie pięć żarówek w Twoim żyrandolu będzie zawsze świecić jednocześnie. Nie ma możliwości podłączenia ich do włącznika dwuprzyciskowego w taki sposób, aby zapalać na przykład dwie żarówki osobno, a następnie kolejne trzy. To ważne ograniczenie, o którym warto pamiętać, aby uniknąć frustracji i niepotrzebnych prób modyfikacji.

Bezpieczeństwo jest najważniejsze: Wyłącz zasilanie i przygotuj te narzędzia

Z mojego doświadczenia wiem, że bezpieczeństwo to absolutny priorytet. Zanim w ogóle pomyślisz o dotknięciu jakiegokolwiek przewodu, musisz bezwzględnie wyłączyć odpowiedni bezpiecznik w skrzynce rozdzielczej. Następnie, i to jest kluczowe, upewnij się za pomocą próbnika napięcia, że w przewodach nie ma napięcia. To nie jest krok, który można pominąć! Porażenie prądem może być śmiertelne, więc bądź ostrożny. Kiedy już upewnisz się, że prąd jest wyłączony, przygotuj sobie następujące narzędzia:

• Próbnik napięcia (tzw. neonówka lub multimetr) niezbędny do sprawdzenia, czy nie ma napięcia i identyfikacji fazy.
• Ściągacz izolacji ułatwi precyzyjne usunięcie izolacji z przewodów.
• Śrubokręt (płaski i/lub krzyżakowy) do montażu żyrandola i ewentualnego dokręcania połączeń.
• Złączki elektryczne lub kostka instalacyjna ja zawsze polecam złączki WAGO, ponieważ są bardzo łatwe w użyciu, bezpieczne i zapewniają pewne połączenie, nawet dla osób mniej doświadczonych.

Rozszyfruj kolory kabli: Krótki przewodnik po starych i nowych standardach w Polsce

Kolory przewodów mogą wiele powiedzieć o instalacji, ale zawsze traktuj je jako wskazówkę, a nie ostateczną prawdę. W nowszych instalacjach elektrycznych w Polsce standardy są dość jasne: przewód fazowy (L) to zazwyczaj brązowy lub czarny, przewód neutralny (N) jest niebieski, a przewód ochronny (PE) żółto-zielony. Jednak w starszych instalacjach, zwłaszcza tych z czasów PRL-u, sytuacja bywa bardziej skomplikowana. Możesz natknąć się na przewody w innych kolorach, na przykład czarny jako fazowy, a niebieski lub szary jako neutralny (lub nawet PEN, czyli przewód neutralno-ochronny). Dlatego, niezależnie od koloru, zawsze, ale to zawsze, konieczne jest sprawdzenie napięcia próbnikiem. Kolor to tylko sugestia, próbnik to pewność.

Podłączanie żyrandola krok po kroku: Praktyczny przewodnik

Krok 1: Sprawdź, który kabel to faza (L)

To jest moment, w którym precyzja jest kluczowa. Oto jak to zrobić:

1. Upewnij się, że zasilanie jest wyłączone (bezpiecznik w skrzynce).
2. Usuń około 1-1,5 cm izolacji z końcówek przewodów wychodzących z sufitu, jeśli nie są już przygotowane.
3. Włącz zasilanie (podnieś bezpiecznik).
4. Dotknij końcówką próbnika napięcia do jednego z przewodów. Jeśli próbnik zaświeci się (lub wskaże napięcie na wyświetlaczu multimetru), oznacza to, że masz do czynienia z przewodem fazowym (L). Zapamiętaj ten przewód (np. oznacz go kawałkiem taśmy izolacyjnej).
5. Drugi przewód to przewód neutralny (N).
6. Natychmiast wyłącz zasilanie ponownie (opuść bezpiecznik) i upewnij się, że próbnik nie wskazuje już napięcia na żadnym z przewodów. To jest moment, w którym możesz bezpiecznie pracować.

Krok 2: Przygotowanie żyrandola jak prawidłowo połączyć kable od 5 żarówek?

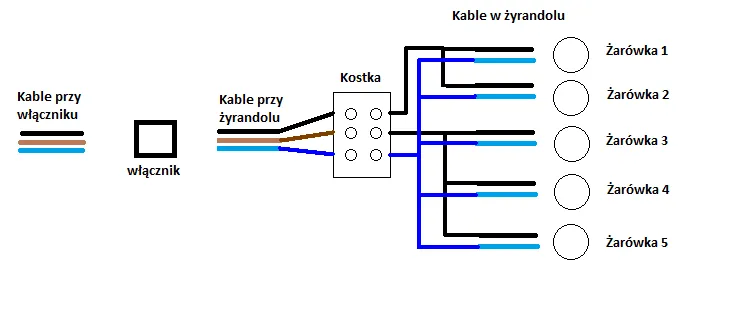

Teraz skupmy się na samym żyrandolu. Aby wszystkie pięć żarówek świeciło jednocześnie, musisz stworzyć dwa główne obwody wewnątrz lampy. Weź wszystkie przewody neutralne (zazwyczaj niebieskie) wychodzące z każdej oprawki żarówki i połącz je ze sobą w jeden solidny pęk. Analogicznie, zbierz wszystkie przewody fazowe (zazwyczaj brązowe lub czarne) od każdej oprawki i połącz je w drugi pęk. Upewnij się, że izolacja jest zdjęta na odpowiednią długość, aby zapewnić dobry kontakt.

Krok 3: Stworzenie dwóch głównych pęków jeden dla fazy, drugi dla zera

Te dwa pęki, które właśnie stworzyłeś jeden składający się z wszystkich przewodów fazowych od żarówek i drugi z wszystkich przewodów neutralnych staną się głównymi punktami, które podłączysz do instalacji sufitowej. To one zapewnią, że prąd dotrze do każdej żarówki jednocześnie.

Krok 4: Czas na finał połącz kable z sufitu z żyrandolem używając kostki lub złączki WAGO

Przechodzimy do kluczowego etapu. Upewnij się, że zasilanie jest wyłączone!

1. Weź przygotowany pęk przewodów fazowych z żyrandola i podłącz go do przewodu fazowego (L) wychodzącego z sufitu. Użyj do tego złączki WAGO (wystarczy wcisnąć odizolowane końcówki) lub kostki instalacyjnej (dokładnie dokręć śrubki).
2. Następnie weź pęk przewodów neutralnych z żyrandola i podłącz go do przewodu neutralnego (N) z sufitu, również za pomocą złączki WAGO lub kostki.
3. Bardzo ważna uwaga dotycząca przewodu ochronnego (PE): Jeśli Twój żyrandol ma żółto-zielony przewód ochronny (PE), a w instalacji sufitowej go brakuje (co jest typowe dla instalacji dwuprzewodowych), absolutnie nie wolno go łączyć z przewodem neutralnym (N)! Taka praktyka jest niebezpieczna. Zamiast tego, należy go odpowiednio zaizolować (np. owinąć taśmą izolacyjną lub założyć na niego złączkę izolującą) i pozostawić niepodłączonym. Metalowa obudowa żyrandola nie będzie wtedy uziemiona, co jest pewnym kompromisem w starszych instalacjach, ale jest to bezpieczniejsze rozwiązanie niż błędne podłączenie.

Krok 5: Montaż do sufitu i test ostatnie sprawdzenie przed odzyskaniem światła

Po wykonaniu wszystkich połączeń, ostrożnie umieść przewody w puszce sufitowej i zamontuj żyrandol zgodnie z instrukcją producenta. Upewnij się, że żadne przewody nie są przyciśnięte ani uszkodzone. Kiedy żyrandol jest już stabilnie zamocowany, możesz przywrócić zasilanie (włączyć bezpiecznik) i przetestować działanie. Włącz włącznik światła i sprawdź, czy wszystkie pięć żarówek świeci prawidłowo. Jeśli tak, gratuluję właśnie bezpiecznie podłączyłeś swój żyrandol!

Typowe problemy i jak ich uniknąć

Mam podwójny włącznik na ścianie. Czy mogę go jakoś wykorzystać?

To częste pytanie, na które niestety odpowiedź jest prosta: w przypadku instalacji dwuprzewodowej wychodzącej z sufitu, nawet jeśli masz podwójny włącznik na ścianie, nie ma możliwości niezależnego sterowania żarówkami w żyrandolu. Oba przyciski będą działać jak jeden, włączając i wyłączając wszystkie pięć żarówek jednocześnie. Aby mieć możliwość podziału na obwody, potrzebowałbyś dodatkowego przewodu fazowego w instalacji sufitowej, co wiązałoby się z większymi pracami elektrycznymi.

Co zrobić, jeśli żyrandol ma żółto-zielony kabel, a w suficie go nie ma?

Powtórzę to raz jeszcze, bo to kwestia bezpieczeństwa, której nie można zbagatelizować: jeśli Twój żyrandol posiada przewód ochronny (PE, żółto-zielony), a w instalacji sufitowej go brakuje (czyli masz tylko dwa przewody: fazowy L i neutralny N), to przewód PE z żyrandola należy odpowiednio zaizolować i pozostawić niepodłączonym. Pod żadnym pozorem nie wolno go łączyć z przewodem neutralnym (N) w lampie. Może to stworzyć zagrożenie porażenia prądem w przypadku awarii.

Pomocy! Po podłączeniu żyrandol nie działa lista kontrolna

Jeśli po podłączeniu żyrandol nie świeci, nie panikuj. Przejdź przez tę listę kontrolną:

• Czy na pewno włączyłeś bezpiecznik w skrzynce rozdzielczej?
• Czy żarówki są prawidłowo wkręcone i czy są sprawne? Spróbuj przetestować je w innej lampie.
• Czy wszystkie połączenia są pewne i dobrze dokręcone/zaciśnięte? Sprawdź każdą złączkę lub śrubę w kostce.
• Czy przewody fazowy (L) i neutralny (N) z sufitu zostały prawidłowo zidentyfikowane i podłączone (faza do fazy, neutralny do neutralnego)?
• Czy izolacja przewodów jest zdjęta na odpowiednią długość, aby zapewnić dobry kontakt elektryczny?

Iskrzenie lub zapach spalenizny? Natychmiast wyłącz prąd i sprawdź to

To jest sygnał alarmowy, którego nigdy nie wolno ignorować. Jeśli po podłączeniu żyrandola zauważysz iskrzenie, poczujesz zapach spalenizny, usłyszysz trzaski lub cokolwiek innego, co budzi Twój niepokój, natychmiast wyłącz zasilanie. Nie czekaj ani chwili. Następnie dokładnie sprawdź wszystkie połączenia pod kątem luzów, uszkodzeń izolacji lub błędnego podłączenia. Jeśli nie jesteś w stanie zidentyfikować problemu lub masz jakiekolwiek wątpliwości, natychmiast wezwij wykwalifikowanego elektryka. Twoje bezpieczeństwo jest najważniejsze.

Kiedy wezwać fachowca: Granica między DIY a bezpieczeństwem

Nietypowe kolory kabli, stara instalacja aluminiowa? Nie ryzykuj pożaru!

Chociaż ten przewodnik ma na celu pomóc Ci w samodzielnym podłączeniu żyrandola, istnieją sytuacje, w których zdecydowanie zalecam wezwanie profesjonalnego elektryka. Dotyczy to zwłaszcza bardzo starych instalacji, w których możesz natknąć się na przewody aluminiowe (są bardziej kruche i podatne na utlenianie) lub nietypowe, trudne do zidentyfikowania kolory kabli. Wszelkie wątpliwości co do stanu instalacji, jej wieku czy materiału przewodów powinny skłonić Cię do wezwania fachowca. Ryzyko pożaru lub porażenia prądem jest zbyt duże, aby podejmować niepotrzebne ryzyko.

Przeczytaj również: Wymiana baterii w Samsung A5: Objawy, koszty, czy warto naprawiać?

Dlaczego profesjonalny montaż to inwestycja w spokój i bezpieczeństwo Twojej rodziny?

Zatrudnienie wykwalifikowanego elektryka to nie tylko koszt, ale przede wszystkim inwestycja w spokój ducha i bezpieczeństwo Twojej rodziny. Profesjonalista zapewni prawidłowe i bezpieczne podłączenie, zgodne z obowiązującymi normami. Unikniesz potencjalnych zagrożeń, takich jak zwarcia, przegrzewanie się przewodów czy porażenie prądem. Pamiętaj, że prąd elektryczny to nie zabawka szacunek do niego i wiedza to podstawa. Jeśli nie czujesz się w pełni pewnie, nie wahaj się skorzystać z pomocy specjalisty.
