Podłącz multiswitch: Kompletny poradnik krok po kroku (DIY)

Jeśli zastanawiasz się, jak samodzielnie zainstalować multiswitch w swojej domowej instalacji RTV/SAT, ten szczegółowy poradnik jest właśnie dla Ciebie. Przeprowadzę Cię przez każdy etap od wyboru odpowiednich komponentów, przez fizyczne podłączenie kabli, aż po konfigurację i rozwiązywanie typowych problemów, abyś mógł cieszyć się stabilnym sygnałem w całym domu.

Kiedy multiswitch staje się niezbędny? Zrozumienie problemu z sygnałem dla wielu telewizorów

W dzisiejszych czasach, gdy w niemal każdym pomieszczeniu mamy telewizor, często pojawia się pytanie, jak dostarczyć do nich wszystkich sygnał satelitarny i naziemny. Proste rozgałęźniki, choć kuszące ze względu na cenę, niestety nie sprawdzą się w przypadku sygnału satelitarnego. Multiswitch staje się więc niezbędnym elementem w każdej rozbudowanej instalacji RTV/SAT, zarówno w domach jednorodzinnych, jak i w mieszkaniach z wieloma odbiornikami. To standardowe i jedyne właściwe rozwiązanie, pozwalające uniknąć montażu wielu anten satelitarnych, co byłoby nie tylko kosztowne, ale i nieestetyczne.

Jak działa multiswitch? Proste wyjaśnienie skomplikowanej technologii

Zasada działania multiswitcha jest sprytnie prosta, choć technologia za nią stojąca może wydawać się skomplikowana. W skrócie, multiswitch działa jak inteligentny rozdzielacz i przełącznik sygnału. Odbiera on cztery różne sygnały z konwertera Quattro (polaryzacja pionowa/pozioma, pasmo dolne/górne) oraz sygnał z anteny naziemnej DVB-T2. Kiedy Twój dekoder lub telewizor "poprosi" o konkretny kanał, multiswitch automatycznie przełącza i dostarcza odpowiedni sygnał z konwertera do Twojego odbiornika. Dzięki temu każdy telewizor w Twojej instalacji może niezależnie odbierać dowolny program z dostępnych satelitów i telewizji naziemnej.

Przewaga nad wieloma antenami: oszczędność, estetyka i stabilność sygnału

Z mojego doświadczenia wynika, że multiswitch to rozwiązanie, które oferuje znacznie więcej korzyści niż tylko dystrybucja sygnału. Oto główne zalety, które zawsze podkreślam:

• Oszczędność miejsca i estetyka: Zamiast kilku anten satelitarnych, które szpeciłyby elewację, potrzebujesz tylko jednej. To ogromna zaleta, szczególnie w przypadku domów z ograniczoną przestrzenią lub w miejscach, gdzie estetyka ma kluczowe znaczenie.
• Stabilność i jakość sygnału: Centralne zarządzanie sygnałem przez multiswitch zazwyczaj przekłada się na bardziej stabilny i mocniejszy sygnał w każdym gniazdku. Eliminujemy problemy związane z długimi kablami czy słabymi rozgałęźnikami.
• Łatwość zarządzania: Cała instalacja jest scentralizowana w jednym miejscu, co ułatwia diagnostykę i ewentualne serwisowanie.
• Niższe koszty długoterminowe: Mimo początkowej inwestycji w multiswitch i konwerter Quattro, unikanie zakupu i montażu wielu anten satelitarnych często okazuje się bardziej ekonomiczne w dłuższej perspektywie.

Zanim zaczniesz montaż: kompletna lista zakupów i niezbędnych narzędzi

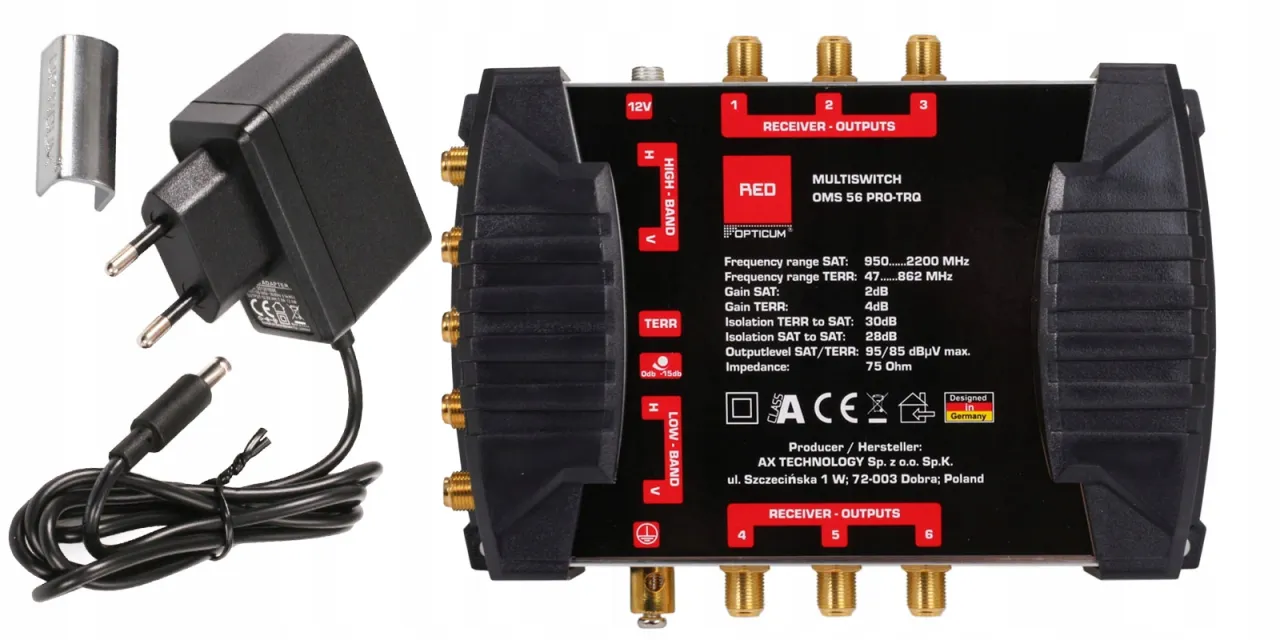

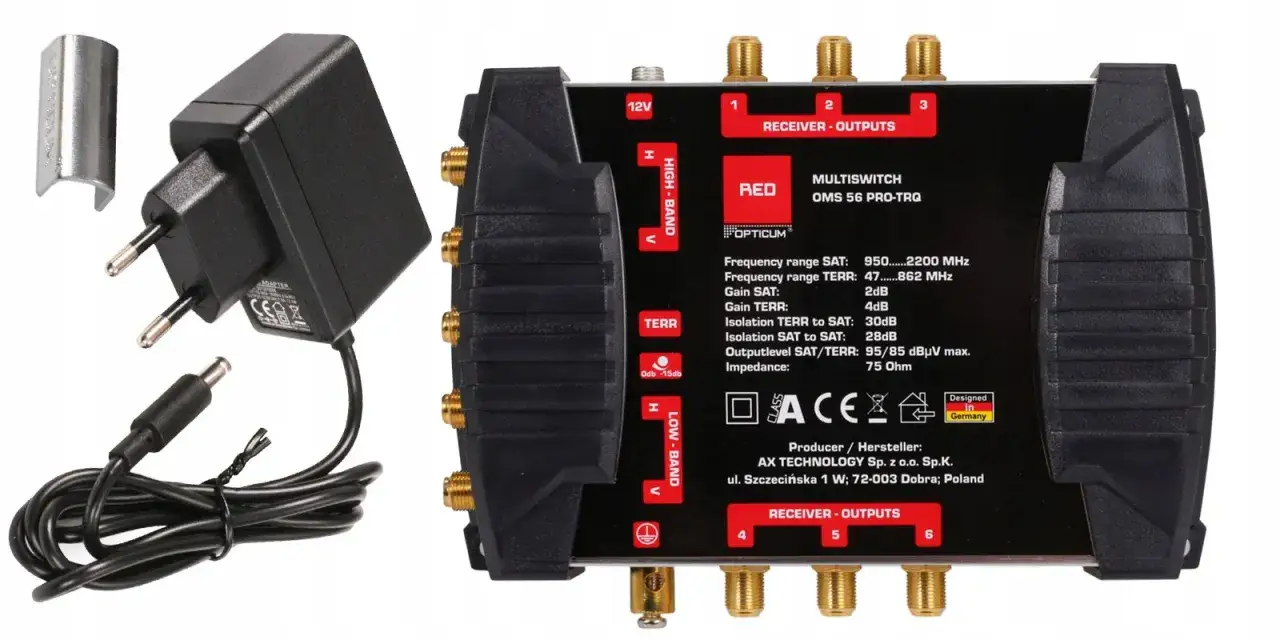

Serce systemu: jak wybrać odpowiedni multiswitch do swoich potrzeb (5/4, 9/8, a może więcej?)

Wybór odpowiedniego multiswitcha to podstawa sukcesu. Musisz dokładnie przemyśleć, ile gniazdek RTV-SAT planujesz w swoim domu oraz z ilu satelitów chcesz odbierać sygnał. Najpopularniejsze typy to multiswitche 5/4 (jeden satelita plus telewizja naziemna, z czterema wyjściami dla odbiorników) oraz 9/8 (dwa satelity plus telewizja naziemna, z ośmioma wyjściami). Pamiętaj, że pierwsza cyfra oznacza liczbę wejść (np. 4 z konwertera + 1 z anteny naziemnej = 5), a druga liczbę wyjść dla gniazdek abonenckich. Jeśli planujesz bardzo rozbudowaną instalację lub przewidujesz przyszłą rozbudowę, warto rozważyć multiswitche kaskadowe, które pozwalają na łączenie urządzeń w większe systemy.

Kluczowy element: dlaczego musisz użyć konwertera QUATTRO, a nie QUAD?

To jeden z najczęstszych błędów, jakie widzę w amatorskich instalacjach! Do współpracy z multiswitchem absolutnie niezbędny jest konwerter typu Quattro. Dlaczego? Konwerter Quattro posiada cztery dedykowane wyjścia, które dostarczają stałe sygnały: polaryzację pionową dolnego pasma (VL), polaryzację poziomą dolnego pasma (HL), polaryzację pionową górnego pasma (VH) oraz polaryzację poziomą górnego pasma (HH). Konwerter Quad, choć również ma cztery wyjścia, działa inaczej każde z jego wyjść jest niezależne i uniwersalne, co oznacza, że samodzielnie przełącza polaryzację i pasmo. Podłączenie konwertera Quad do multiswitcha spowoduje, że instalacja nie będzie działać prawidłowo, ponieważ multiswitch nie otrzyma stabilnych i rozdzielonych sygnałów, których potrzebuje do pracy.

Przewody, złącza, gniazdka: na co zwrócić uwagę, by uniknąć problemów z sygnałem?

Jakość tych pozornie drobnych elementów ma kolosalne znaczenie dla stabilności i jakości sygnału. Nie warto na nich oszczędzać:

• Przewód koncentryczny: Zawsze rekomenduję wysokiej jakości przewody o niskiej tłumienności, takie jak RG-6 lub Triset-113. Jeśli kabel będzie prowadzony na zewnątrz, upewnij się, że jest odporny na warunki atmosferyczne (promieniowanie UV, wilgoć). Dobrej jakości kabel to podstawa, by sygnał dotarł do odbiornika bez znaczących strat.
• Złącza F: To one łączą kabel z urządzeniami. Ich jakość i prawidłowy montaż są kluczowe. Zdecydowanie preferuję złącza kompresyjne, które zapewniają szczelne i trwałe połączenie, minimalizując ryzyko utraty sygnału czy wnikania wilgoci. Unikaj tanich, nakręcanych złączek, które często są źródłem problemów.
• Gniazda RTV-SAT: To końcowe punkty w Twojej instalacji. Gniazda abonenckie rozdzielają sygnał na poszczególne wyjścia (SAT, RTV, a czasem Radio). Upewnij się, że wybierasz gniazda przelotowe lub końcowe, odpowiednie do Twojej konfiguracji, i że są one dobrej jakości, aby nie wprowadzać dodatkowych tłumień.

Lista narzędzi, które ułatwią Ci pracę: od wkrętarki po zaciskarkę złącz F

Odpowiednie narzędzia to połowa sukcesu, zwłaszcza przy precyzyjnych pracach. Oto lista, którą zawsze mam pod ręką:

• Wiertarka/wkrętarka z zestawem wierteł
• Klucze płaskie (do dokręcania złącz F)
• Nóż do kabli/ściągacz izolacji do przewodów koncentrycznych
• Zaciskarka do złącz F (jeśli używasz złącz kompresyjnych)
• Miarka i poziomica
• Opaski kablowe i uchwyty do kabli
• Taśma izolacyjna
• Ewentualnie miernik sygnału (choć dla amatora nie jest absolutnie niezbędny, bardzo ułatwia pracę)

Podłączenie multiswitcha krok po kroku: schemat dla jednej i dwóch anten satelitarnych

Teraz przejdźmy do sedna, czyli do samego procesu podłączania. Pamiętaj, że precyzja i cierpliwość to klucz do sukcesu.

Krok 1: Prawidłowy montaż i ustawienie anteny satelitarnej (Hot Bird 13°E i Astra 19.2°E)

Zanim w ogóle pomyślisz o multiswitchu, musisz mieć pewność, że Twoja antena satelitarna jest prawidłowo zamontowana i precyzyjnie ustawiona. To absolutna podstawa. W Polsce najczęściej ustawiamy antenę na Hot Bird 13°E (dla polskich platform cyfrowych) lub dodatkowo na Astra 19.2°E. Nawet najlepszy multiswitch nie pomoże, jeśli sygnał z anteny będzie słaby lub niestabilny. Jeśli nie masz doświadczenia, rozważ skorzystanie z pomocy profesjonalisty do tego etapu.

Krok 2: Prowadzenie i zarabianie przewodów koncentrycznych jak robić to profesjonalnie?

Prowadzenie kabli to sztuka. Unikaj ostrych zagięć, które mogą uszkodzić przewód i pogorszyć jakość sygnału. Kable zewnętrzne powinny być odpowiednio zabezpieczone przed wilgocią i promieniowaniem UV. Najważniejsze jest jednak prawidłowe zarobienie końcówek złączami F. Użyj ściągacza izolacji, aby precyzyjnie usunąć zewnętrzną izolację, a następnie oplot i folię, pozostawiając wystający rdzeń. Następnie nakręć lub zaciśnij złącze F, upewniając się, że rdzeń wystaje na około 1-2 mm poza złącze i że oplot nie dotyka rdzenia. To krytyczny punkt, który często jest źródłem problemów.

Krok 3: Podłączenie konwertera Quattro do multiswitcha mapa połączeń, której nie można pomylić (VL, HL, VH, HH)

To jest moment, w którym nie ma miejsca na pomyłki! Z konwertera Quattro wychodzą cztery kable, które musisz podłączyć do odpowiednich wejść w multiswitchu. Zazwyczaj są one wyraźnie oznaczone: VL (Vertical Low), HL (Horizontal Low), VH (Vertical High), HH (Horizontal High). Upewnij się, że każdy kabel trafia do właściwego wejścia. Pomylenie tych połączeń to jeden z najczęstszych błędów, który skutkuje brakiem niektórych kanałów lub całkowitym brakiem sygnału. Zawsze sprawdzam te połączenia dwukrotnie, bo to podstawa prawidłowego działania całego systemu.

Krok 4: Integracja sygnału z anteny naziemnej DVB-T2 jedno wejście, wiele możliwości

Jeśli planujesz odbierać również telewizję naziemną DVB-T2, podłącz kabel od anteny naziemnej do dedykowanego wejścia w multiswitchu. Jest ono zazwyczaj oznaczone jako "TER" (Terrestrial) lub "DVB-T". Multiswitch sumuje ten sygnał z sygnałem satelitarnym i dystrybuuje go do wszystkich gniazdek abonenckich. Pamiętaj, aby sprawdzić, czy multiswitch posiada funkcję przepuszczania zasilania dla ewentualnego wzmacniacza antenowego DVB-T2, jeśli Twoja antena go wymaga.

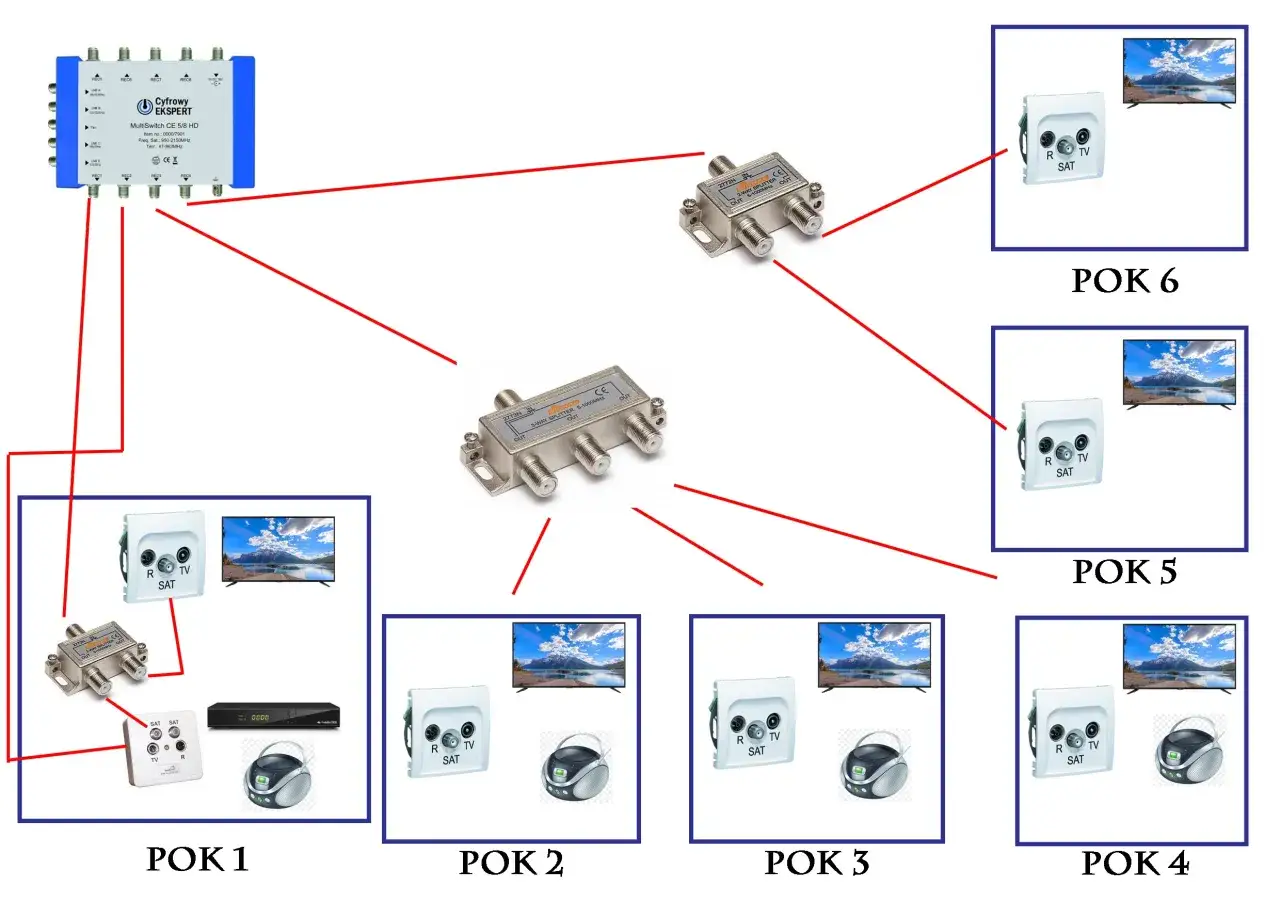

Krok 5: Dystrybucja sygnału jak poprowadzić kable z wyjść multiswitcha do gniazdek końcowych?

Z każdego wyjścia multiswitcha (oznaczonych jako "OUT 1", "OUT 2" itd. lub ponumerowanych) musisz poprowadzić osobny, dedykowany kabel do każdego gniazdka RTV-SAT w Twoim domu. To bardzo ważne nie wolno rozdzielać sygnału z jednego wyjścia multiswitcha na kilka gniazdek za pomocą zwykłych rozgałęźników! Każdy odbiornik potrzebuje własnego, niezakłóconego sygnału. Starannie poprowadź te kable, zabezpieczając je przed uszkodzeniami i nadając im estetyczny wygląd.

Krok 6: Podłączenie zasilania i kluczowa rola uziemienia instalacji

Na koniec podłącz multiswitch do zasilania sieciowego, korzystając z dołączonego zasilacza. To oczywiste, ale równie ważne, a często pomijane, jest prawidłowe uziemienie całej instalacji antenowej. Uziemienie chroni zarówno sprzęt, jak i użytkowników przed skutkami wyładowań atmosferycznych i przepięć. Zazwyczaj multiswitche posiadają specjalne złącze śrubowe do podłączenia przewodu uziemiającego. Nie lekceważ tego kroku to kwestia bezpieczeństwa!

Pierwsze uruchomienie i diagnostyka: co zrobić, gdy coś nie działa?

Po podłączeniu wszystkiego przychodzi moment prawdy. Jeśli coś nie działa od razu, nie panikuj. Oto, co najczęściej sprawdzam.

Brak sygnału? Checklista najczęstszych błędów montażowych

Brak sygnału to najczęstszy problem. Zanim wezwiesz fachowca, sprawdź te punkty:

• Pomylone kable z konwertera: Upewnij się, że kable VL, HL, VH, HH są podłączone do odpowiednich wejść w multiswitchu. To błąd numer jeden!
• Źle zarobione złącza F: Sprawdź każde złącze. Czy rdzeń wystaje prawidłowo? Czy oplot nie dotyka rdzenia? Czy złącze jest dobrze dokręcone/zaciśnięte?
• Uszkodzony kabel: Czasem kabel mógł zostać uszkodzony podczas prowadzenia. Spróbuj wymienić podejrzany odcinek.
• Nieprecyzyjnie ustawiona antena: Nawet minimalne przesunięcie anteny może spowodować brak sygnału. Sprawdź jej ustawienie.
• Brak zasilania multiswitcha: Upewnij się, że multiswitch jest podłączony do prądu i zasilacz działa.

Dlaczego odbieram tylko część kanałów? Diagnozowanie problemu z polaryzacją i pasmem

Jeśli odbierasz tylko część kanałów (np. tylko te z polaryzacją pionową lub tylko z pasma dolnego), to niemal na pewno problem leży w błędnym podłączeniu kabli z konwertera Quattro do multiswitcha. Oznacza to, że pomyliłeś wejścia VL, HL, VH lub HH. Multiswitch nie otrzymuje wszystkich czterech sygnałów, które są mu potrzebne do prawidłowego przełączania. Wróć do Kroku 3 i dokładnie sprawdź każde połączenie.

Problemy z telewizją naziemną po podłączeniu multiswitcha jak znaleźć przyczynę?

Miernik sygnału czy jest potrzebny amatorowi i jak go używać?

Dla amatora miernik sygnału nie jest absolutnie niezbędny, ale muszę przyznać, że potrafi zaoszczędzić mnóstwo czasu i nerwów. Proste, niedrogie mierniki satelitarne pomogą Ci precyzyjnie ustawić antenę. Bardziej zaawansowane modele pozwalają sprawdzić jakość sygnału na każdym wyjściu multiswitcha, co jest nieocenione przy diagnozowaniu problemów. Jeśli planujesz więcej niż jedną instalację lub po prostu chcesz mieć pewność, że wszystko jest idealnie, warto rozważyć jego zakup. Użycie jest zazwyczaj intuicyjne: podłączasz miernik między konwerter a kabel, a on wskazuje siłę i jakość sygnału.

Zaawansowane wskazówki i dobre praktyki dla Twojej instalacji

Jak ukryć multiswitch i kable, zachowując estetykę wnętrza?

Estetyka to ważny aspekt każdej instalacji. Oto moje sprawdzone sposoby:

• Szafki teletechniczne: Idealnym rozwiązaniem jest umieszczenie multiswitcha w dedykowanej szafce teletechnicznej, najlepiej w pomieszczeniu gospodarczym lub garażu. Zapewnia to porządek i ochronę.
• Kanały kablowe: Kable prowadzone wewnątrz budynku można ukryć w listwach przypodłogowych z kanałami kablowymi lub w specjalnych maskownicach ściennych.
• Puszki instalacyjne: W przypadku gniazdek RTV-SAT, upewnij się, że są one montowane w estetycznych puszkach podtynkowych.
• Oznaczenia kabli: Zawsze oznaczaj kable! To ułatwi przyszłą diagnostykę i ewentualną rozbudowę.

Zabezpieczenie instalacji przed przepięciami czy warto w nie inwestować?

Zdecydowanie tak! Inwestycja w zabezpieczenia przeciwprzepięciowe to inwestycja w spokój ducha i ochronę Twojego sprzętu. Wyładowania atmosferyczne lub inne przepięcia w sieci energetycznej mogą z łatwością uszkodzić konwerter, multiswitch, dekodery, a nawet telewizory. Dobrej jakości ograniczniki przepięć montowane na wejściu sygnału satelitarnego i naziemnego do multiswitcha, a także w zasilaniu, mogą uratować całą instalację przed zniszczeniem.

Przeczytaj również: Jak podłączyć ściemniacz Legrand? Poradnik LED i rozwiązywanie problemów

Planujesz rozbudowę w przyszłości? Zostaw sobie furtkę na dodatkowe gniazdka i satelity

Zawsze doradzam moim klientom, aby myśleli perspektywicznie. Jeśli w przyszłości planujesz dodatkowe telewizory, pokoje czy nawet kolejnego satelitę, wybierz multiswitch z większą liczbą wyjść, niż potrzebujesz obecnie. Możesz też poprowadzić dodatkowe, niewykorzystane kable do strategicznych miejsc w domu i zostawić je w puszkach podtynkowych. To znacznie łatwiejsze i tańsze niż kucie ścian za kilka lat. Planowanie z wyprzedzeniem to klucz do elastycznej i przyszłościowej instalacji.
