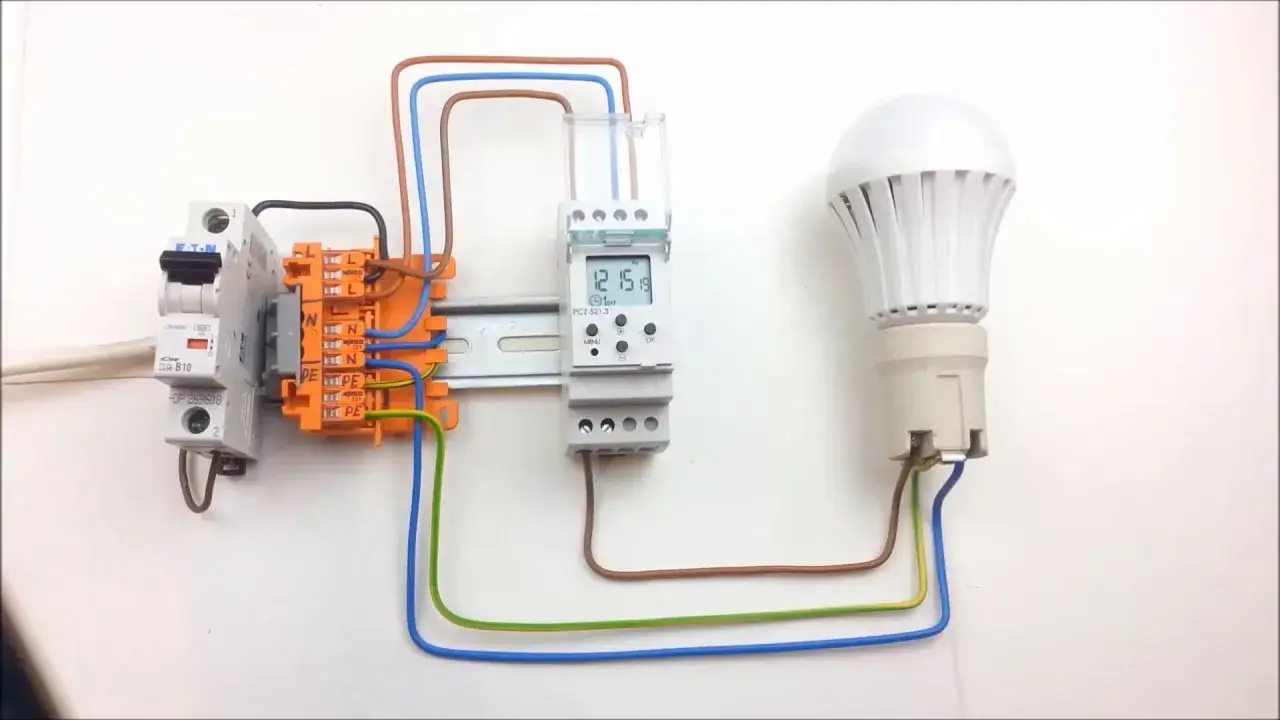

Programator czasowy DIN: Podłącz bezpiecznie i oszczędzaj energię.

Ten artykuł to praktyczny poradnik, który krok po kroku wyjaśni, jak bezpiecznie i prawidłowo podłączyć wyłącznik czasowy na szynie DIN w domowej rozdzielnicy elektrycznej. Dowiesz się, jak interpretować oznaczenia, podłączać przewody i unikać typowych błędów, co pozwoli Ci zautomatyzować domowe urządzenia i oszczędzać energię.

Automatyzacja, wygoda i realne oszczędności w Twoim domu

W dzisiejszych czasach, gdy każda minuta jest na wagę złota, a rachunki za prąd potrafią zaskoczyć, automatyzacja domowych urządzeń staje się nie tylko luksusem, ale często koniecznością. Wyłącznik czasowy na szynę DIN, zwany również programatorem czasowym, to proste, ale niezwykle efektywne urządzenie montowane w domowej rozdzielnicy elektrycznej. Jego głównym zadaniem jest automatyczne sterowanie obwodami elektrycznymi zgodnie z ustalonym harmonogramem.

Dzięki niemu możemy zaprogramować, kiedy konkretne urządzenia mają się włączyć lub wyłączyć. Korzyści płynące z jego zastosowania są wielorakie. Przede wszystkim to ogromna wygoda nie musimy pamiętać o ręcznym włączaniu czy wyłączaniu świateł zewnętrznych, bojlera czy pompy cyrkulacyjnej. Wszystko dzieje się samo! Po drugie, to realne oszczędności energii. Wiele gospodarstw domowych korzysta z taryf dwustrefowych (np. G12), gdzie prąd jest tańszy w określonych godzinach. Programator pozwala na maksymalne wykorzystanie tych okresów, np. włączając bojler tylko wtedy, gdy energia jest najtańsza. To prosta droga do obniżenia rachunków za prąd.

Do czego najczęściej wykorzystuje się programatory w polskich domach?

Z mojego doświadczenia wynika, że programatory czasowe zyskały dużą popularność w polskich domach, a ich zastosowania są naprawdę różnorodne. Najczęściej spotykam się z ich wykorzystaniem do:

• Sterowania oświetleniem: To klasyczne zastosowanie. Programatory świetnie sprawdzają się do automatycznego włączania i wyłączania oświetlenia zewnętrznego posesji, lamp na klatkach schodowych czy też oświetlenia w akwariach, symulując naturalny cykl dnia i nocy.
• Ogrzewania: Bojlery elektryczne, piece akumulacyjne czy maty grzewcze mogą być efektywnie sterowane przez wyłącznik czasowy, aby działały głównie w godzinach obowiązywania tańszej taryfy energetycznej. To jeden z najskuteczniejszych sposobów na oszczędności.
• Pomp: Programatory są idealne do sterowania pompami centralnego ogrzewania (C.O.) czy pompami cyrkulacyjnymi, zapewniając ich pracę tylko wtedy, gdy jest to faktycznie potrzebne, co również przekłada się na mniejsze zużycie energii.
• Wentylacji: W niektórych systemach wentylacyjnych, zwłaszcza tych z odzyskiem ciepła, programatory mogą regulować czas pracy, optymalizując wymianę powietrza w zależności od pory dnia czy obecności domowników.

Jak widać, możliwości są szerokie, a kluczem do sukcesu jest prawidłowe i bezpieczne podłączenie urządzenia.

Bezpieczeństwo i przygotowanie: co musisz wiedzieć przed montażem?

Zanim przystąpisz do jakichkolwiek prac w rozdzielnicy elektrycznej, musisz pamiętać o najważniejszej zasadzie: bezpieczeństwo jest absolutnym priorytetem. Praca z prądem może być niebezpieczna, dlatego zawsze należy zachować szczególną ostrożność.

BEZPIECZEŃSTWO PRZEDE WSZYSTKIM: Jak prawidłowo odłączyć zasilanie?

1. Wyłącz zasilanie główne: Absolutną podstawą jest wyłączenie zasilania w całej rozdzielnicy. Znajdź główny wyłącznik nadprądowy (często oznaczony jako "główny" lub z największą wartością prądu) i przestaw go w pozycję "OFF" lub "0". Upewnij się, że wszystkie światła w domu zgasły i urządzenia przestały działać.
2. Zweryfikuj brak napięcia: To kluczowy krok, którego nigdy nie wolno pomijać. Użyj próbnika napięcia (np. neonowego lub multimetru) i sprawdź każdy przewód, z którym zamierzasz pracować. Dotknij końcówką próbnika do żyły każdego przewodu, zarówno fazowego, jak i neutralnego. Lampka próbnika nie powinna się zaświecić, a multimetr powinien wskazywać 0 V. Nie ufaj tylko wyłącznikowi zawsze weryfikuj!

Pamiętaj, że nawet chwilowe zapomnienie o tej zasadzie może mieć tragiczne konsekwencje.

Niezbędnik instalatora: Jakie narzędzia i materiały przygotować?

Aby praca przebiegła sprawnie i bezpiecznie, przygotuj odpowiednie narzędzia. Oto lista, którą zawsze mam pod ręką:

• Wkrętak dla elektryka (izolowany): To absolutna podstawa. Upewnij się, że wkrętak posiada atestowaną izolację, która chroni Cię przed porażeniem prądem.
• Ściągacz do izolacji: Ułatwia precyzyjne usunięcie izolacji z przewodów bez uszkodzenia żył.
• Ewentualnie kombinerki: Przydadzą się do przytrzymywania przewodów lub ich delikatnego formowania.
• Przewody elektryczne: Do standardowych zastosowań domowych, takich jak oświetlenie czy zasilanie programatora, zazwyczaj używa się przewodów o przekroju 1,5 mm² lub 2,5 mm². Upewnij się, że masz odpowiednie kolory (faza brązowy/czarny, neutralny niebieski).

Jak czytać schemat na obudowie? Zrozum swój model wyłącznika

Każdy wyłącznik czasowy, niezależnie od producenta, posiada na swojej obudowie lub w instrukcji obsługi schemat podłączenia. To Twój najważniejszy przewodnik! Zawsze, ale to zawsze, zapoznaj się z nim przed rozpoczęciem prac. Schematy te są zazwyczaj uniwersalne, ale drobne różnice w oznaczeniach zacisków mogą wystąpić między modelami.

Warto też wiedzieć, że na rynku dostępne są głównie dwa typy wyłączników: mechaniczne i cyfrowe. Modele mechaniczne są prostsze, z tarczą i zapadkami, oferują mniejszą dokładność programowania (zazwyczaj co 15-30 minut). Cyfrowe są bardziej zaawansowane, posiadają wyświetlacz LCD, pozwalają na programowanie co do minuty, często mają podtrzymanie pamięci (baterię) na wypadek zaniku zasilania oraz dodatkowe funkcje, takie jak tryb astronomiczny. Niezależnie od typu, zasada podłączenia zasilania i obwodu sterowanego pozostaje podobna.

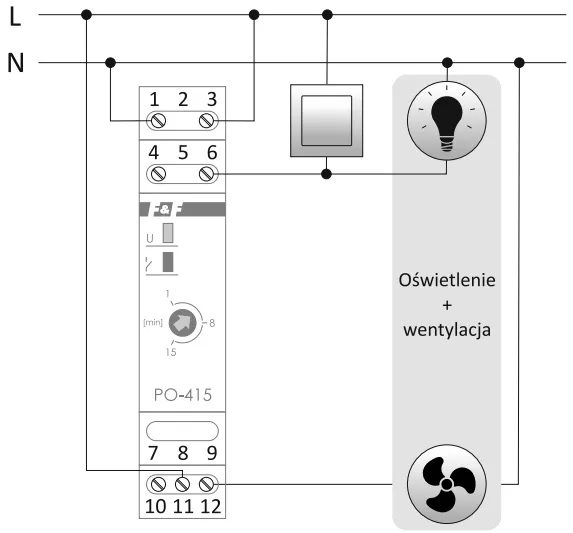

Zrozum symbole: L, N, COM, NO i NC na wyłączniku czasowym

Zrozumienie oznaczeń na zaciskach wyłącznika czasowego jest kluczowe dla prawidłowego i bezpiecznego podłączenia. Poniżej wyjaśniam, co oznaczają poszczególne symbole, które najczęściej znajdziesz na swoim urządzeniu.

Zaciski zasilające (L, N) serce Twojego programatora

Te zaciski są odpowiedzialne za dostarczenie zasilania do samego mechanizmu programatora. Bez nich urządzenie po prostu nie będzie działać.

Zacisk	Opis i podłączenie
L (lub 1)	Wejście zasilania programatora tu podłącza się przewód fazowy (zazwyczaj brązowy lub czarny). To on dostarcza "gorący" prąd do elektroniki urządzenia.
N (lub 2)	Wejście zasilania programatora tu podłącza się przewód neutralny (zazwyczaj niebieski). Jest niezbędny do zamknięcia obwodu zasilającego mechanizm programatora.

Zaciski sterujące (COM, NO, NC) czyli jak urządzenie włącza i wyłącza prąd

Te zaciski tworzą przekaźnik, który jest sercem funkcji sterującej wyłącznika czasowego. To przez nie programator włącza i wyłącza prąd w obwodzie, którym ma sterować.

Zacisk	Opis i zastosowanie
COM (lub inny numer)	Zacisk wspólny styku przekaźnika. Do niego doprowadza się fazę, która będzie sterować obciążeniem. Można go traktować jako "wejście" prądu do przełącznika wewnątrz programatora.
NO (Normalnie Otwarty)	Styk normalnie otwarty. Oznacza to, że jest połączony z COM tylko wtedy, gdy programator jest włączony (czyli zgodnie z Twoim programem). Do niego najczęściej podłącza się przewód fazowy idący bezpośrednio do sterowanego urządzenia (np. lampy, bojlera). To standardowe i najczęściej używane wyjście.
NC (Normalnie Zamknięty)	Styk normalnie zamknięty. Jest połączony z COM, gdy programator jest wyłączony (czyli domyślnie). Używany rzadziej, w sytuacjach, gdy urządzenie ma być domyślnie włączone, a wyłączane przez programator, np. do sterowania wentylacją, która ma działać, gdy inne urządzenia są wyłączone.

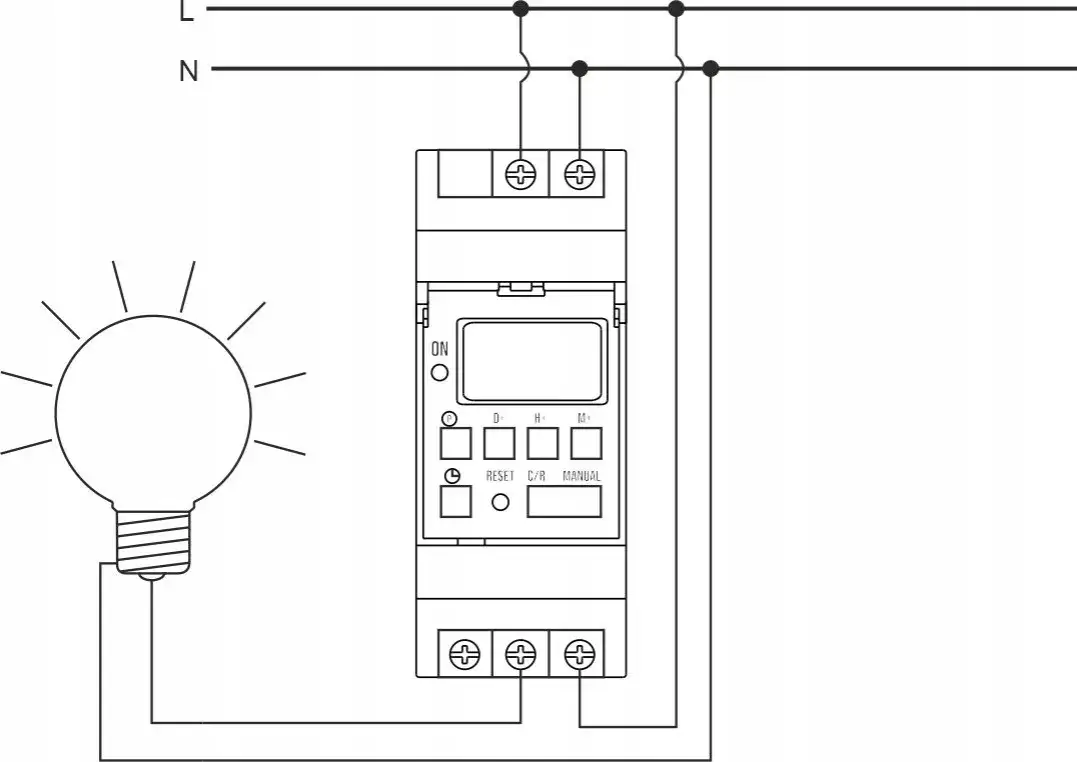

Podłączanie wyłącznika czasowego: prosty schemat krok po kroku

Teraz, gdy już rozumiemy oznaczenia, przejdźmy do praktyki. Poniżej przedstawiam typowy schemat podłączenia wyłącznika czasowego, który pozwoli Ci sterować na przykład oświetleniem.

Krok 1: Montaż urządzenia na szynie DIN w rozdzielnicy

Zacznij od fizycznego zamontowania wyłącznika czasowego w rozdzielnicy elektrycznej. Większość programatorów jest przystosowana do montażu na standardowej szynie DIN. Po prostu nasuń urządzenie na szynę, a następnie dociśnij, aż usłyszysz charakterystyczne kliknięcie lub poczujesz, że jest stabilnie osadzone. Upewnij się, że wyłącznik nie chwieje się i jest pewnie zamocowany.

Krok 2: Podłączanie zasilania do programatora (przewody L i N)

To etap, w którym programator otrzymuje energię do własnego działania.

1. Podłącz przewód fazowy (L): Weź przewód fazowy (zazwyczaj brązowy lub czarny) z listwy zaciskowej fazowej w rozdzielnicy (lub z wolnego zacisku na wyłączniku nadprądowym, jeśli to możliwe) i podłącz go do zacisku oznaczonego jako L (lub 1) na programatorze. Pamiętaj, aby odpowiednio odizolować końcówkę przewodu i solidnie dokręcić śrubę zacisku.
2. Podłącz przewód neutralny (N): Następnie weź przewód neutralny (zazwyczaj niebieski) z listwy zaciskowej neutralnej w rozdzielnicy i podłącz go do zacisku oznaczonego jako N (lub 2) na programatorze. Ponownie, upewnij się, że połączenie jest pewne i dobrze dokręcone.
3. Ważne: Prawidłowe podłączenie L i N jest kluczowe dla poprawnego działania programatora. Pomylenie ich może spowodować, że urządzenie nie będzie działać lub będzie działać nieprawidłowo.

Krok 3: Podłączanie obwodu sterowanego (np. oświetlenia) do styków przekaźnika

Ten etap dotyczy podłączenia urządzenia, którym programator ma sterować, np. lampy.

1. Doprowadź fazę do zacisku COM: Z listwy zaciskowej fazowej (lub z tego samego miejsca, co zasilanie L programatora) poprowadź krótki przewód fazowy do zacisku oznaczonego jako COM na programatorze. Ten przewód będzie dostarczał prąd do "przełącznika" wewnątrz programatora.
2. Podłącz przewód do urządzenia do zacisku NO: Teraz weź przewód fazowy, który idzie bezpośrednio do sterowanego urządzenia (np. do lampy). Podłącz go do zacisku oznaczonego jako NO (Normalnie Otwarty) na programatorze. To jest wyjście, które programator będzie załączał, gdy ma włączyć obciążenie.
3. Podłącz przewód neutralny do urządzenia: Pamiętaj, że przewód neutralny (N) do sterowanego urządzenia podłącza się bezpośrednio z szyny neutralnej w rozdzielnicy, omijając programator. Programator steruje tylko fazą!

Krok 4: Finalna kontrola dokręcenia przewodów i porządek w rozdzielnicy

Po wykonaniu wszystkich połączeń, poświęć chwilę na dokładne sprawdzenie. Upewnij się, że wszystkie przewody są solidnie dokręcone w zaciskach. Luźne połączenia mogą prowadzić do przegrzewania się, iskrzenia, a nawet pożaru. Sprawdź też, czy izolacja przewodów jest nienaruszona i czy nie ma ryzyka zwarcia. Na koniec, zadbaj o porządek w rozdzielnicy uporządkowane przewody to łatwiejsza diagnostyka w przyszłości i lepsza cyrkulacja powietrza.

Kiedy potrzebujesz stycznika? Podłączanie programatora do urządzeń dużej mocy

Standardowe wyłączniki czasowe, które montujemy w rozdzielnicach, mają wbudowany przekaźnik o określonej obciążalności. Zazwyczaj jest to do 16 A. Jest to wystarczające do sterowania oświetleniem, małymi pompami czy innymi urządzeniami o umiarkowanym poborze prądu. Co jednak, gdy chcemy sterować czymś, co pobiera znacznie więcej energii?

Dlaczego bojler, pompa ciepła czy piec elektryczny wymagają stycznika?

Urządzenia takie jak bojlery elektryczne, piece akumulacyjne, pompy ciepła, a nawet niektóre silniki (ze względu na prądy rozruchowe i obciążenie indukcyjne) charakteryzują się bardzo dużym poborem prądu, często przekraczającym wspomniane 16 A. Podłączenie takiego urządzenia bezpośrednio do wyjścia przekaźnika wyłącznika czasowego spowodowałoby jego przeciążenie, a w konsekwencji uszkodzenie programatora, a nawet ryzyko pożaru. Właśnie w takich sytuacjach z pomocą przychodzi stycznik.

Stycznik to nic innego jak "wzmacniacz" dla sygnału z programatora. Programator nie steruje wtedy bezpośrednio urządzeniem dużej mocy, a jedynie załącza cewkę stycznika. Stycznik natomiast, dzięki swoim wytrzymałym stykom, przejmuje na siebie całe obciążenie prądowe, chroniąc delikatniejszy przekaźnik programatora.

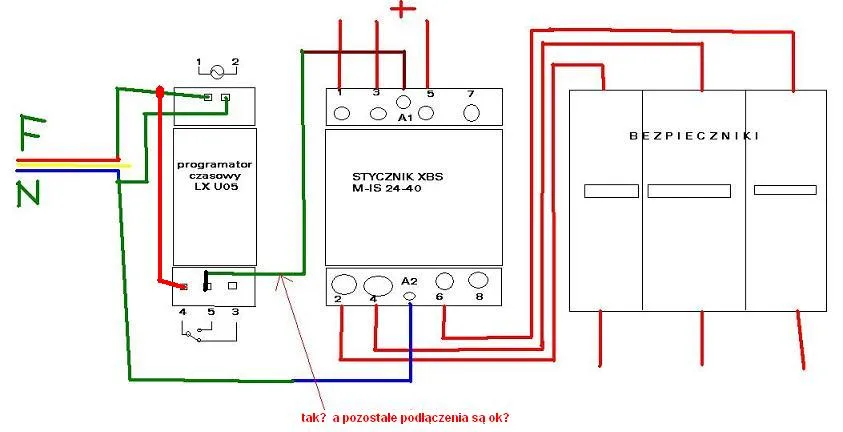

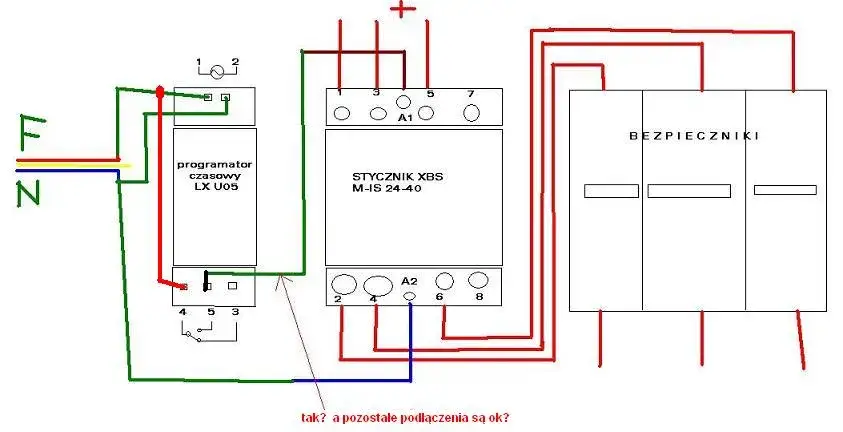

Schemat podłączenia z użyciem stycznika instrukcja dla zaawansowanych

Podłączenie z użyciem stycznika jest nieco bardziej skomplikowane, ale postępując zgodnie z instrukcją, poradzisz sobie bez problemu.

1. Programator steruje cewką stycznika: W tym układzie wyłącznik czasowy nie podaje prądu bezpośrednio do bojlera czy pieca. Zamiast tego, jego wyjście (najczęściej zacisk NO) służy do załączenia cewki stycznika.
2. Podłącz wyjście programatora do cewki stycznika (A1): Przewód fazowy z zacisku NO (Normalnie Otwartego) programatora podłącz do jednego z zacisków cewki stycznika (zazwyczaj oznaczonych jako A1 lub A).
3. Podłącz drugi zacisk cewki stycznika (A2) do neutralnego (N): Drugi zacisk cewki stycznika (zazwyczaj A2 lub B) podłącz do przewodu neutralnego (N) z listwy zaciskowej w rozdzielnicy. W ten sposób, gdy programator załączy swój przekaźnik, prąd popłynie przez cewkę stycznika, powodując jego zadziałanie.
4. Główne zasilanie przez styki stycznika: Teraz najważniejsze: główne zasilanie do urządzenia dużej mocy (np. bojlera) przechodzi przez styki robocze stycznika (zazwyczaj oznaczane jako 1/L1, 2/T1, 3/L2, 4/T2 itd.). Przewód fazowy z zabezpieczenia (np. bezpiecznika C16 lub C20 dedykowanego dla bojlera) podłącz do wejścia styku roboczego stycznika (np. 1/L1), a wyjście tego styku (np. 2/T1) podłącz do bojlera. Przewód neutralny do bojlera podłączasz bezpośrednio z szyny N w rozdzielnicy.

W ten sposób programator "mówi" stycznikowi, kiedy ma się włączyć, a stycznik, jako "silniejszy", bezpiecznie załącza obciążenie dużej mocy.

Pierwsze uruchomienie: testowanie i weryfikacja działania programatora

Po zakończeniu wszystkich prac montażowych i upewnieniu się, że połączenia są pewne i bezpieczne, nadszedł czas na pierwsze uruchomienie i testowanie. To moment prawdy, który pozwoli nam zweryfikować poprawność instalacji.

Jak bezpiecznie przywrócić zasilanie?

Zanim przywrócisz zasilanie, upewnij się, że:

• Wszystkie osłony rozdzielnicy są na swoim miejscu i prawidłowo zamocowane.
• Nie ma żadnych luźnych przewodów ani narzędzi wewnątrz rozdzielnicy.
• Nikt nie dotyka instalacji elektrycznej.

Następnie, ostrożnie włącz główny wyłącznik nadprądowy w rozdzielnicy. Obserwuj, czy nie ma żadnych niepokojących sygnałów, takich jak iskrzenie, dym czy nieprzyjemny zapach. Jeśli wszystko jest w porządku, zasilanie zostało przywrócone.

Ustawianie prostego programu testowego i weryfikacja działania

1. Ustawienie programu testowego: Na wyłączniku czasowym ustaw prosty, krótki program testowy. Na przykład, zaprogramuj włączenie sterowanego urządzenia za minutę od aktualnego czasu, a następnie jego wyłączenie po kolejnych dwóch minutach. W przypadku wyłączników mechanicznych, przekręć tarczę do odpowiedniej pozycji. W cyfrowych, skorzystaj z menu programowania.
2. Weryfikacja działania: Obserwuj sterowane urządzenie (np. lampę). Gdy nadejdzie zaprogramowany czas, lampa powinna się włączyć. Po upływie kolejnych dwóch minut, powinna się wyłączyć. Jeśli urządzenie reaguje poprawnie, oznacza to, że instalacja została wykonana prawidłowo.

Jeśli urządzenie nie reaguje, nie panikuj. Przejdź do sekcji o najczęstszych błędach i spróbuj zdiagnozować problem.

Najczęstsze błędy przy montażu wyłącznika czasowego i jak ich unikać

Nawet doświadczonym zdarzają się pomyłki, a przy pracy z elektryką błędy mogą być kosztowne lub niebezpieczne. Oto najczęstsze, z którymi się spotykam, oraz wskazówki, jak ich unikać.

Zamiana przewodów fazowego i neutralnego skutki i diagnoza

To jeden z najczęstszych błędów, zwłaszcza przy braku odpowiedniego oznaczenia przewodów. Pomylenie zacisków zasilania (L i N) na programatorze może spowodować, że urządzenie nie zadziała wcale lub będzie działać nieprawidłowo. W niektórych przypadkach, programator może się po prostu nie uruchomić, ponieważ jego wewnętrzna elektronika wymaga prawidłowego podłączenia fazy i neutralnego.

Diagnoza: Jeśli programator nie świeci się, nie reaguje na programowanie lub nie załącza obciążenia, a masz pewność, że zasilanie jest podane, sprawdź podłączenie L i N. Użyj próbnika napięcia, aby zidentyfikować przewód fazowy i upewnij się, że jest on podłączony do zacisku L. Przewód neutralny powinien być podłączony do N. Naprawa: Po odłączeniu zasilania, zamień przewody L i N w zaciskach zasilających programatora.

Podłączenie obciążenia z pominięciem przekaźnika dlaczego to nie zadziała?

Czasami, w pośpiechu lub z niewiedzy, zdarza się, że przewód fazowy idący do sterowanego urządzenia zostanie podłączony bezpośrednio do zasilania, z pominięciem wyjścia przekaźnika programatora (zacisków COM i NO). W takiej sytuacji, urządzenie będzie działać non-stop, niezależnie od ustawionego programu. Cały sens instalacji wyłącznika czasowego zostanie zniweczony, ponieważ prąd będzie płynął do obciążenia bez przerwy.

Diagnoza: Jeśli sterowane urządzenie działa cały czas, mimo że programator jest ustawiony na wyłączenie, sprawdź, czy przewód fazowy do urządzenia jest podłączony do zacisku NO (lub NC, w zależności od zamierzonego działania) programatora, a nie bezpośrednio do zasilania. Naprawa: Odłącz zasilanie i upewnij się, że faza do urządzenia przechodzi przez styki COM i NO/NC programatora.

Przeczytaj również: Jak bezpiecznie podłączyć 230V z siły? Rola elektryka SEP.

Luźne styki cichy wróg Twojej instalacji

Niedokręcone przewody w zaciskach to jeden z najbardziej podstępnych i niebezpiecznych błędów. Początkowo może się wydawać, że wszystko działa poprawnie, ale luźne połączenie prowadzi do:

• Przegrzewania się: Słaby styk zwiększa oporność, co powoduje wydzielanie się ciepła. Może to stopić izolację przewodów, a nawet obudowę urządzenia.
• Iskrzenia: Wibracje lub ruchy przewodów mogą powodować iskrzenie, co jest bezpośrednim zagrożeniem pożarowym.
• Spadków napięcia: Luźne styki mogą prowadzić do niestabilnego zasilania, co negatywnie wpływa na działanie podłączonych urządzeń.

Diagnoza: Przegrzewające się zaciski (można wyczuć ciepło), zapach spalenizny, migotanie światła lub niestabilna praca urządzenia. Naprawa: Po odłączeniu zasilania, dokładnie dokręć wszystkie śruby zaciskowe. Zawsze po włożeniu przewodu do zacisku, delikatnie pociągnij za niego, aby upewnić się, że jest mocno osadzony.

Pamiętaj, precyzja i ostrożność to Twoi najlepsi sprzymierzeńcy w pracy z elektryką.
