Jak podłączyć czujnik ruchu? Kompletny przewodnik krok po kroku.

W dzisiejszych czasach, gdy dążymy do oszczędności energii i zwiększenia komfortu, czujniki ruchu stają się nieodłącznym elementem nowoczesnych instalacji elektrycznych. Ten przewodnik krok po kroku został stworzony, aby pomóc Ci bezpiecznie i skutecznie podłączyć czujnik ruchu, najczęściej do sterowania oświetleniem, nawet jeśli nie masz dużego doświadczenia w pracach elektrycznych.

Zanim zaczniesz: Bezpieczeństwo i przygotowanie to podstawa

Zanim w ogóle pomyślisz o chwyceniu za narzędzia, muszę to podkreślić: bezpieczeństwo jest absolutnym priorytetem. Zawsze, ale to zawsze, odłącz zasilanie w skrzynce z bezpiecznikami przed rozpoczęciem jakichkolwiek prac przy instalacji elektrycznej. Odłączenie odpowiedniego bezpiecznika (lub głównego, jeśli nie jesteś pewien) to fundamentalna zasada, która chroni Cię przed porażeniem prądem i uszkodzeniem sprzętu.

Kolejnym krokiem jest bezpieczna identyfikacja przewodów. W puszce instalacyjnej zazwyczaj znajdziesz przewód fazowy (L), który jest pod napięciem, oraz przewód neutralny (N). Przewód fazowy najczęściej ma kolor brązowy lub czarny, natomiast neutralny to zazwyczaj kolor niebieski. Do ich identyfikacji użyj próbnika napięcia. Pamiętaj, że nawet po wyłączeniu bezpiecznika warto sprawdzić obecność napięcia, aby mieć 100% pewności.

Do sprawnego i bezpiecznego montażu czujnika ruchu będziesz potrzebować kilku podstawowych narzędzi:

• Próbnik napięcia (neonowy lub cyfrowy)
• Zestaw śrubokrętów (płaskie i krzyżakowe)
• Ściągacz izolacji
• Kombinerki
• Taśma izolacyjna (opcjonalnie, do zabezpieczenia połączeń)
• Drabina lub stabilny podest (jeśli montaż jest na wysokości)

Poznaj swój czujnik ruchu: Rodzaje i oznaczenia

Na rynku dostępne są różne typy czujników ruchu, a zrozumienie ich działania pomoże Ci wybrać ten odpowiedni i prawidłowo go podłączyć. Najpopularniejsze są pasywne czujniki podczerwieni (PIR). Działają one na zasadzie wykrywania zmian w promieniowaniu cieplnym (podczerwonym) emitowanym przez poruszające się obiekty, takie jak ludzie czy zwierzęta. Są idealne do zastosowań zewnętrznych i wewnętrznych, np. na podjazdach czy w korytarzach. Oprócz PIR, spotkasz również czujniki mikrofalowe (HF/radarowe), które działają na zasadzie efektu Dopplera, emitując fale radiowe i analizując odbite sygnały. Potrafią wykrywać ruch nawet przez cienkie ściany, co sprawia, że są użyteczne w miejscach, gdzie PIR mógłby być nieskuteczny. Istnieją także czujniki dualne (PIR + HF), które łączą obie technologie, minimalizując ryzyko fałszywych alarmów.

Niezależnie od typu, każdy czujnik ruchu posiada zaciski, do których podłącza się przewody. Kluczowe jest zrozumienie ich oznaczeń:

• L (faza, zasilanie): To wejście zasilania czujnika. Podłączamy do niego przewód fazowy (zazwyczaj brązowy lub czarny) z instalacji.
• N (neutralny): To przewód neutralny (zazwyczaj niebieski), który zapewnia zamknięcie obwodu zasilającego czujnik.
• L' (wyjście, odbiornik, OUT, A lub strzałka): To wyjście z czujnika, które podłączamy bezpośrednio do odbiornika, np. do lampy. Kiedy czujnik wykryje ruch i warunki oświetleniowe będą odpowiednie, na tym zacisku pojawi się faza, uruchamiając podłączone urządzenie.

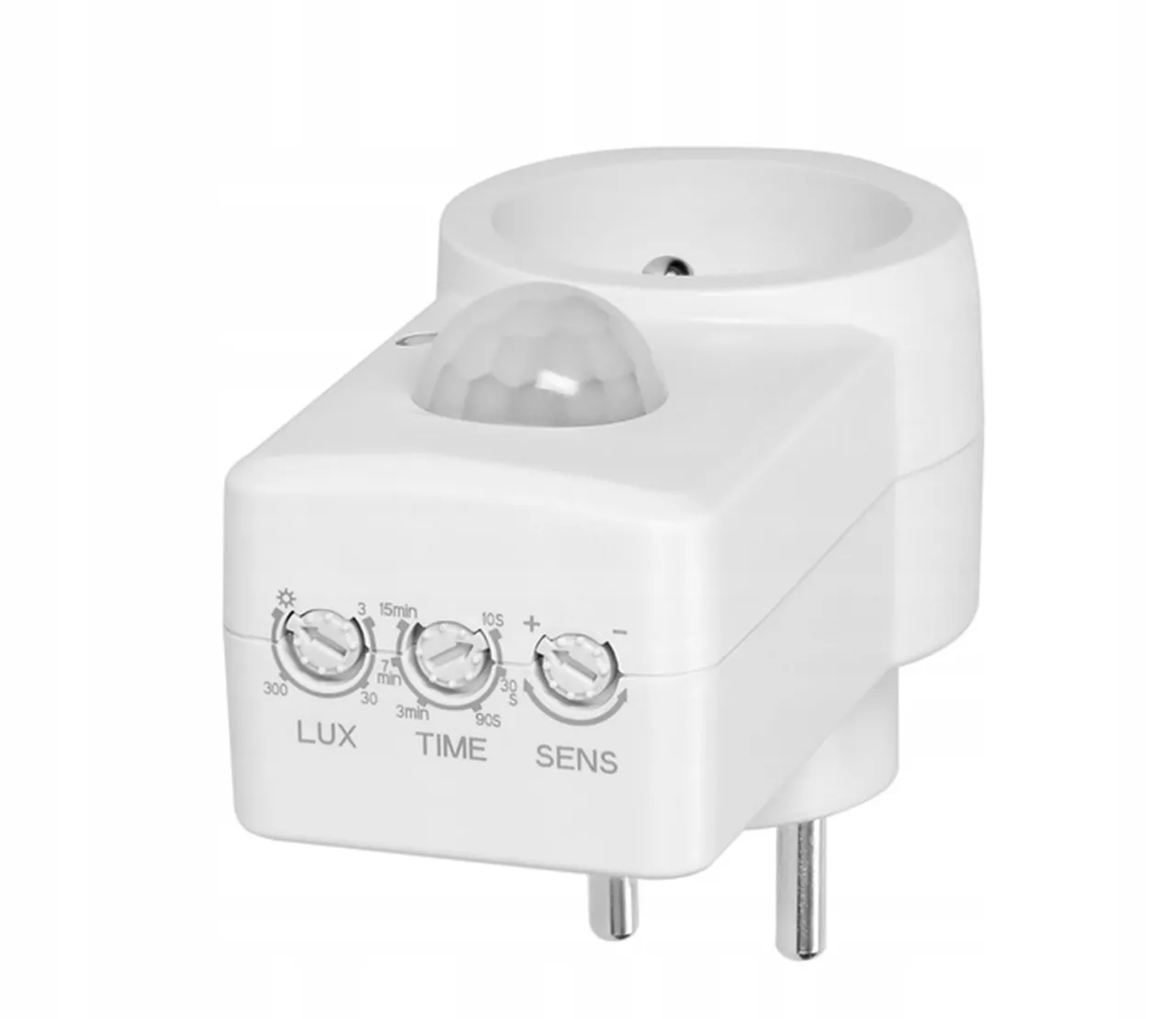

Większość czujników ruchu wyposażona jest w trzy standardowe potencjometry (pokrętła), które pozwalają na precyzyjną regulację ich działania:

• TIME (czas świecenia): Ten potencjometr służy do ustawienia, jak długo światło będzie świecić po ostatnim wykryciu ruchu. Zakres regulacji jest zazwyczaj szeroki, od kilku sekund do kilkunastu minut. Ustaw go tak, aby było wystarczająco dużo czasu na przejście, ale nie na tyle długo, by marnować energię.
• LUX (próg natężenia oświetlenia): To pokrętło pozwala określić, przy jakim poziomie oświetlenia zewnętrznego czujnik ma się aktywować. Zazwyczaj oznaczone jest ikonami słońca i księżyca. Ustawienie na "słońce" sprawi, że czujnik będzie działał niezależnie od pory dnia, natomiast "księżyc" spowoduje, że aktywuje się tylko po zmroku. To kluczowe dla oszczędności energii.
• SENS (czułość detekcji/zasięg): Reguluje czułość czujnika, a co za tym idzie jego zasięg działania. Możesz dostosować go tak, aby czujnik reagował na ruch w pożądanym obszarze (np. od 2 do 12 metrów), jednocześnie ignorując ruchy poza nim, takie jak przejeżdżające samochody czy małe zwierzęta.

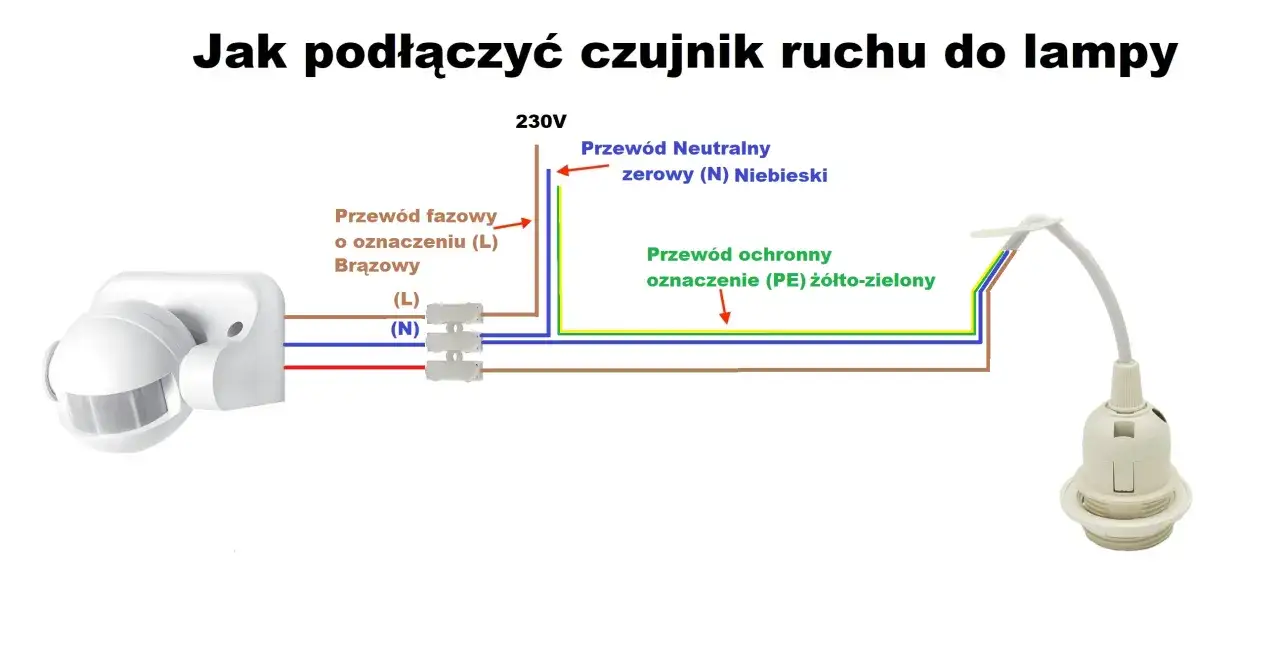

Podłączanie czujnika ruchu: Instrukcja krok po kroku dla instalacji 3-przewodowej

Przygotowanie i podłączenie czujnika ruchu, zwłaszcza tego 3-przewodowego, jest procesem, który wymaga precyzji. Oto jak należy to zrobić:

1. Przygotowanie przewodów w puszce instalacyjnej: Po upewnieniu się, że zasilanie jest odłączone, otwórz puszkę instalacyjną lub obudowę, w której będziesz montować czujnik. Zidentyfikuj przewody fazowy (L), neutralny (N) oraz przewód, który ma zasilać odbiornik (lampę). Ściągnij izolację z końcówek przewodów na długość około 0,5-1 cm, upewniając się, że są one wystarczająco długie, aby swobodnie podłączyć je do zacisków czujnika. Upewnij się, że żadne luźne druciki nie wystają poza izolację.
2. Podłączanie przewodów zasilających (L i N) do czujnika:

   Podłącz przewód fazowy (L, zazwyczaj brązowy/czarny) z instalacji do zacisku oznaczonego jako L w czujniku ruchu. Następnie podłącz przewód neutralny (N, zazwyczaj niebieski) z instalacji do zacisku oznaczonego jako N w czujniku. Upewnij się, że połączenia są solidne i przewody są dobrze dokręcone w zaciskach.

3. Podłączanie przewodu wyjściowego (L' / OUT) do odbiornika:

   Ostatnim krokiem jest podłączenie przewodu, który będzie zasilał Twoją lampę lub inne urządzenie. Ten przewód (również fazowy, ale wychodzący z czujnika) podłącz do zacisku oznaczonego jako L', OUT, A lub strzałką. Drugi koniec tego przewodu podłącz do zacisku fazowego w lampie. Pamiętaj, że lampa potrzebuje również przewodu neutralnego (N), który podłączamy bezpośrednio z instalacji (lub z tego samego punktu co N czujnika) do odpowiedniego zacisku w lampie.

Pamiętaj, aby zawsze dokładnie sprawdzić wszystkie połączenia. Każdy przewód musi być solidnie zamocowany w odpowiednim zacisku. Odwołanie się do schematu podłączeń dołączonego do Twojego konkretnego modelu czujnika jest kluczowe, ponieważ producenci mogą stosować nieco inne oznaczenia.

Nietypowe konfiguracje: Czujnik ruchu w specjalnych zastosowaniach

Czasami standardowe podłączenie czujnika ruchu to za mało. Wiele osób chce mieć możliwość ręcznego, stałego włączenia światła, niezależnie od detekcji ruchu. Jest to możliwe poprzez podłączenie tradycyjnego włącznika ściennego równolegle do zacisków zasilających lampę. Oznacza to, że przewód fazowy, który normalnie idzie do wyjścia czujnika (L'), jest również doprowadzony do jednego zacisku włącznika. Drugi zacisk włącznika jest połączony z fazowym wejściem lampy. W ten sposób, gdy włącznik jest włączony, lampa świeci na stałe, omijając czujnik. Gdy włącznik jest wyłączony, czujnik działa normalnie.

Jeśli chcesz, aby jeden czujnik ruchu sterował kilkoma punktami świetlnymi (np. kilkoma lampami na korytarzu), jest to jak najbardziej wykonalne. Wystarczy, że przewód wyjściowy z czujnika (L') podłączysz do fazowych wejść wszystkich lamp. Pamiętaj jednak o niezwykle ważnej kwestii: maksymalnym obciążeniu czujnika. Każdy czujnik ma określoną moc, jaką może obsłużyć (np. 300W dla LED, 1200W dla żarówek tradycyjnych). Suma mocy wszystkich podłączonych lamp nie może przekroczyć tej wartości, aby uniknąć uszkodzenia czujnika.

Podłączanie czujników ruchu do oświetlenia LED jest standardową praktyką, ale wymaga zwrócenia uwagi na jedną specyficzną kwestię. Niektóre starsze lub bardzo proste modele czujników ruchu mogą mieć problem z prawidłowym działaniem z źródłami LED o bardzo niskiej mocy. Wynika to z faktu, że czujnik potrzebuje minimalnego obciążenia do stabilnej pracy. Jeśli podłączysz jedną, bardzo słabą żarówkę LED, może dojść do "mrugania" lub niestabilnego działania. W takich przypadkach warto zastosować czujnik przeznaczony do pracy z LED lub, w ostateczności, podłączyć równolegle niewielki kondensator kompensacyjny, który zapewni minimalne obciążenie.

Pierwsze uruchomienie i precyzyjna regulacja czujnika

Po podłączeniu czujnika i ponownym włączeniu zasilania, czas na jego precyzyjną regulację. Zacznij od ustawienia czułości detekcji (SENS). Moja rada: ustaw ją początkowo na minimalną wartość, a następnie stopniowo zwiększaj, testując zasięg. Chodź po obszarze detekcji, aby sprawdzić, gdzie czujnik reaguje. Celem jest objęcie pożądanego obszaru, jednocześnie unikając wykrywania ruchu poza nim na przykład ruchliwych ulic, kołyszących się gałęzi drzew czy małych zwierząt, które mogłyby powodować fałszywe alarmy.

Kolejnym krokiem jest regulacja progu zmierzchu (LUX). To pokrętło pozwala Ci zdecydować, kiedy światło ma się zapalać. Ustawiając je w kierunku "słońca", czujnik będzie działał niezależnie od pory dnia. Przekręcając w stronę "księżyca", sprawisz, że światło zapali się tylko wtedy, gdy jest już wystarczająco ciemno. Najlepiej jest ustawić to pokrętło w ciągu dnia, włączając na chwilę zasilanie i regulując je tak, aby czujnik nie reagował na ruch przy świetle dziennym. Następnie, po zmroku, możesz dokonać precyzyjnej korekty, aby światło zapalało się dokładnie wtedy, gdy jest to potrzebne.

Na koniec wyreguluj czas świecenia (TIME). Ten parametr określa, jak długo światło pozostanie włączone po ostatnim wykryciu ruchu. Typowy zakres regulacji to od kilku sekund do kilkunastu minut. Z mojego doświadczenia wiem, że optymalny czas to zazwyczaj od 30 sekund do 2 minut, w zależności od miejsca instalacji. W korytarzu wystarczy krótszy czas, na podjeździe może być potrzebny dłuższy. Balansuj między wygodą użytkowania a oszczędnością energii nie ma sensu, aby światło świeciło zbyt długo, jeśli nikt już nie przebywa w obszarze detekcji.

Najczęstsze problemy z czujnikiem ruchu i ich rozwiązania

Nawet przy starannym montażu, czasem pojawiają się problemy. Jednym z najczęstszych jest sytuacja, w której lampa podłączona do czujnika świeci bez przerwy. Oto kroki diagnostyczne i rozwiązania:

1. Sprawdź regulację LUX: Upewnij się, że potencjometr LUX nie jest ustawiony na maksymalną czułość (ikonę słońca). Jeśli jest, czujnik będzie aktywowany niezależnie od pory dnia. Przekręć go w stronę "księżyca".
2. Sprawdź regulację SENS: Zbyt wysoka czułość (SENS) może powodować, że czujnik reaguje na ruchy gałęzi, małe zwierzęta lub nawet zmiany temperatury, utrzymując światło włączone. Zmniejsz czułość.
3. Weryfikacja podłączenia przewodów: Najczęstszym błędem jest zamiana przewodów L i L' (fazy zasilającej z wyjściem do lampy). Jeśli przewód zasilający lampę jest podłączony bezpośrednio do fazy (L) zamiast do wyjścia czujnika (L'), lampa będzie świecić stale. Sprawdź schemat i połączenia.
4. Uszkodzenie czujnika: W rzadkich przypadkach czujnik może być uszkodzony fabrycznie lub w wyniku przepięcia. Jeśli powyższe kroki nie pomogły, rozważ wymianę czujnika.

Jeśli czujnik ruchu nie reaguje na ruch, problem może leżeć w kilku obszarach:

• Zbyt niska czułość (SENS): Potencjometr SENS może być ustawiony na zbyt niską wartość, przez co czujnik nie wykrywa ruchu w pożądanym zasięgu.
• Zasłonięty obszar detekcji: Upewnij się, że nic nie blokuje pola widzenia czujnika meble, rośliny, czy inne przeszkody.
• Brak zasilania: Sprawdź, czy do czujnika dochodzi zasilanie (przewody L i N są prawidłowo podłączone i jest napięcie w instalacji).
• Nieprawidłowe podłączenie: Sprawdź, czy przewody L i N są podłączone do odpowiednich zacisków, a przewód L' do lampy.
• Uszkodzenie czujnika: Podobnie jak w przypadku ciągłego świecenia, uszkodzenie wewnętrzne czujnika może uniemożliwiać detekcję.

Kolejnym problemem, zwłaszcza przy oświetleniu LED, jest migotanie lub błyskanie światła. Dzieje się tak, ponieważ niektóre czujniki ruchu, zwłaszcza starsze modele, wymagają minimalnego obciążenia, aby prawidłowo działać. Diody LED, ze względu na bardzo niskie zużycie energii, często nie dostarczają tego minimalnego obciążenia. W efekcie czujnik może "szukać" obciążenia, co objawia się migotaniem. Rozwiązaniem jest zazwyczaj zastosowanie kondensatora kompensacyjnego, który podłącza się równolegle do lampy LED. Kondensator ten zapewnia minimalne obciążenie, stabilizując pracę czujnika. Innym rozwiązaniem jest wybór czujnika ruchu, który jest wyraźnie oznaczony jako kompatybilny z niskim obciążeniem LED.
