Jak podłączyć gniazdko? Bezpieczny poradnik krok po kroku

Zanim zaczniesz: Absolutne podstawy bezpieczeństwa

Zanim w ogóle pomyślisz o dotknięciu przewodów, musisz wdrożyć absolutne podstawy bezpieczeństwa. To nie jest kwestia wyboru, ale konieczności, która może uratować życie. Prace elektryczne pod napięciem są śmiertelnie niebezpieczne, dlatego zawsze powtarzam, że bezpieczeństwo jest najważniejsze.

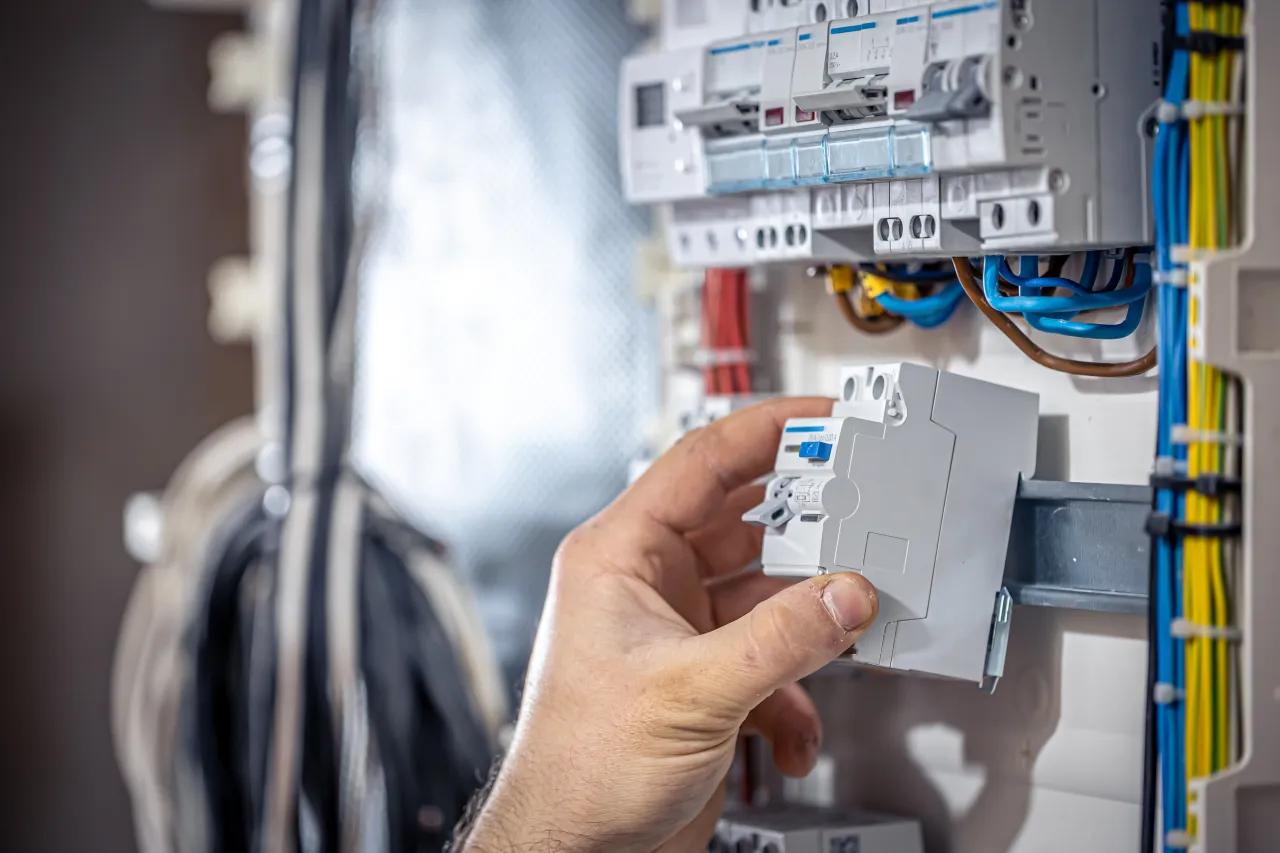

1. Wyłączenie zasilania w obwodzie: Pierwszym i najważniejszym krokiem jest zlokalizowanie i wyłączenie odpowiedniego bezpiecznika w Twojej skrzynce rozdzielczej. Upewnij się, że odłączyłeś zasilanie od obwodu, na którym będziesz pracować. W razie wątpliwości, wyłącz główny wyłącznik prądu w całym mieszkaniu lub domu. Lepiej dmuchać na zimne.
2. Dwukrotne sprawdzenie braku napięcia: Po wyłączeniu bezpiecznika, koniecznie upewnij się, że w przewodach nie ma napięcia. Użyj do tego próbnika napięcia (popularnej neonówki) lub multimetru. Sprawdź każdy przewód osobno. To jest kluczowy moment nie ufaj tylko wyłącznikowi, zawsze sprawdź!

Te dwa kroki są fundamentem bezpiecznej pracy. Ich pominięcie to proszenie się o kłopoty.

Niezbędnik majsterkowicza: Jakie narzędzia przygotować?

Odpowiednie narzędzia to podstawa każdej pracy, a w elektryce mają one podwójne znaczenie zapewniają nie tylko skuteczność, ale przede wszystkim bezpieczeństwo. Oto lista, co powinieneś mieć pod ręką:

• Próbnik napięcia lub multimetr: Jak już wspomniałem, to absolutny must-have do sprawdzenia, czy w przewodach nie ma napięcia. Multimetr oferuje szersze możliwości pomiarowe, ale do podstawowego sprawdzenia wystarczy prosty próbnik.

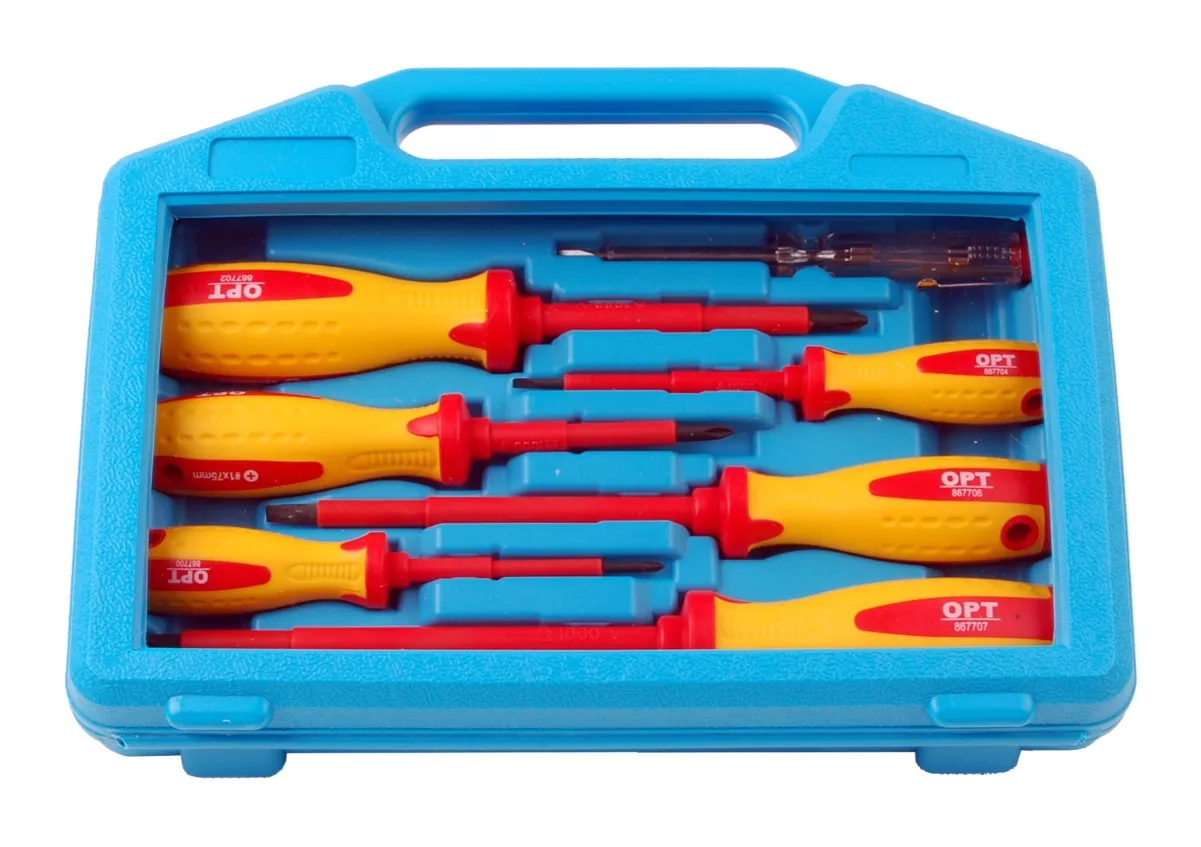

• Wkrętaki (płaski i krzyżakowy) z izolowanymi rękojeściami: To niezwykle ważne! Upewnij się, że wkrętaki, których używasz, posiadają certyfikowaną izolację. Chronią Cię one przed przypadkowym porażeniem, nawet jeśli jakimś cudem pojawi się napięcie.
• Ściągacz izolacji lub kombinerki: Służą do precyzyjnego usuwania izolacji z końcówek przewodów. Ściągacz izolacji jest wygodniejszy i minimalizuje ryzyko uszkodzenia żył przewodu, ale kombinerki również mogą spełnić to zadanie, jeśli użyjesz ich ostrożnie.
• Ewentualnie poziomica: Przyda się, aby gniazdko było osadzone estetycznie i prosto.

Pamiętaj, że inwestycja w dobre, izolowane narzędzia to inwestycja w Twoje bezpieczeństwo.

ABC instalacji elektrycznej: Jak rozszyfrować kolory kabli?

Zrozumienie kolorystyki przewodów jest kluczowe dla prawidłowego i bezpiecznego podłączenia gniazdka. W Polsce, zgodnie z normami (m.in. PN-HD 308 S2: 2009), kolory są ściśle określone, co znacznie ułatwia pracę. Oto, co musisz wiedzieć o standardowych przewodach w instalacjach jednofazowych:

• Przewód fazowy (L): Najczęściej jest to przewód brązowy lub czarny. To właśnie w nim płynie prąd o napięciu około 230V, który zasila urządzenia. Dotknięcie go pod napięciem jest śmiertelnie niebezpieczne.
• Przewód neutralny (N): Zawsze ma kolor niebieski. Jest on niezbędny do zamknięcia obwodu elektrycznego i powrotu prądu do źródła. Choć zazwyczaj nie ma na nim napięcia względem ziemi, nie należy go lekceważyć.
• Przewód ochronny (PE): Charakteryzuje się dwukolorową izolacją żółto-zieloną. To nasz anioł stróż w instalacji! Jego głównym zadaniem jest zapewnienie bezpieczeństwa poprzez uziemienie obudów urządzeń. W przypadku awarii i pojawienia się napięcia na obudowie, przewód ochronny odprowadzi prąd do ziemi, powodując zadziałanie zabezpieczeń i chroniąc Cię przed porażeniem.

Znajomość tych kolorów to absolutna podstawa. Nigdy nie polegaj na domysłach, zawsze upewnij się, który przewód jest który.

Montaż gniazdka pojedynczego z uziemieniem: Instrukcja krok po kroku

Przejdźmy teraz do sedna, czyli do samego procesu podłączania gniazdka. Pamiętaj, że każdy krok wymaga precyzji i skupienia. Pracujemy z prądem, więc nie ma miejsca na pośpiech czy niedbalstwo.

1. Demontaż starego gniazdka i ocena stanu przewodów: Po upewnieniu się, że zasilanie jest wyłączone, możesz przystąpić do demontażu starego gniazdka. Zazwyczaj wystarczy odkręcić śrubkę mocującą pokrywę, a następnie dwie śrubki mocujące mechanizm do puszki. Ostrożnie wyciągnij gniazdko z puszki i odłącz przewody od zacisków. Zwróć uwagę na stan izolacji przewodów czy nie jest popękana, przetarta lub spalona. Jeśli przewody wyglądają na uszkodzone, to sygnał, że być może potrzebna jest interwencja elektryka.
2. Przygotowanie końcówek przewodów:

   Jeśli przewody są w dobrym stanie, należy przygotować ich końcówki. Za pomocą ściągacza izolacji lub kombinerek zdejmij około 10-15 mm izolacji z każdego przewodu. Ważne jest, aby nie uszkodzić miedzianych żył wewnątrz. Długość izolacji powinna być taka, aby po włożeniu przewodu do zacisku, izolacja dochodziła do jego krawędzi, a sama miedź była całkowicie schowana i pewnie trzymała się w zacisku. Zbyt krótko zdjęta izolacja może skutkować słabym kontaktem, zbyt długa ryzykiem zwarcia.

3. Schemat podłączenia:

   Teraz najważniejszy moment podłączanie przewodów do nowego gniazdka. Standardowo, w gniazdkach z uziemieniem (z bolcem) wygląda to tak:

   • Przewód fazowy (brązowy/czarny) podłącz do lewego zacisku gniazdka (często oznaczonego literą "L").
   • Przewód neutralny (niebieski) podłącz do prawego zacisku (często oznaczonego literą "N").
   • Przewód ochronny (żółto-zielony) podłącz do zacisku środkowego, który jest połączony z bolcem uziemiającym (często oznaczony symbolem uziemienia lub "PE").

   Upewnij się, że każdy przewód jest solidnie dokręcony w swoim zacisku. Delikatnie pociągnij za każdy przewód, aby sprawdzić, czy nie wyskoczy. Luźne połączenia to jedna z głównych przyczyn przegrzewania się gniazdek i pożarów!

4. Osadzanie gniazdka w puszce:

   Gdy przewody są już podłączone, ostrożnie wsuń mechanizm gniazdka do puszki instalacyjnej, tak aby przewody nie były zagięte ani ściśnięte. Następnie użyj wkrętów rozporowych (zazwyczaj znajdujących się po bokach mechanizmu), aby stabilnie i prosto osadzić gniazdko w puszce. Możesz użyć poziomicy, aby upewnić się, że gniazdko jest idealnie prosto.

5. Montaż ramki i finalny test działania:

   Po osadzeniu mechanizmu zamontuj ramkę ozdobną, a następnie pokrywę gniazdka. Zazwyczaj są one mocowane na zatrzaski lub małe śrubki. Gdy wszystko jest skręcone, możesz ponownie włączyć zasilanie w skrzynce rozdzielczej. Następnie, aby sprawdzić poprawność działania gniazdka, podłącz do niego jakieś proste urządzenie, np. ładowarkę telefonu lub lampkę. Jeśli urządzenie działa, a gniazdko nie iskrzy i nie wydaje dziwnych dźwięków, to znak, że wykonałeś pracę prawidłowo. Pamiętaj, aby zawsze zachować ostrożność podczas pierwszego testu.

Gniazdko podwójne: Kluczowe różnice i schemat podłączenia

Podłączenie gniazdka podwójnego jest bardzo podobne do pojedynczego, ale ma jedną istotną różnicę, na którą musisz zwrócić uwagę. Przewody zasilające (fazowy, neutralny, ochronny) podłącza się tylko do zacisków jednego z gniazd, a drugie gniazdo jest połączone z pierwszym za pomocą fabrycznych mostków, które znajdują się wewnątrz mechanizmu. Nie musisz więc podłączać osobnych przewodów do każdego z gniazd.

Kluczową kwestią w gniazdkach podwójnych, zwłaszcza tych, gdzie bolec uziemiający jest umieszczony centralnie (tzw. Schuko), jest zjawisko "odwróconej polaryzacji" w górnym gnieździe. Ze względu na konstrukcję bolca, w jednym gnieździe faza (L) będzie po lewej stronie, a w drugim (górnym) faza (L) może znaleźć się po prawej stronie. Nie jest to błąd i jest zgodne z normami, ponieważ większość urządzeń jest projektowana tak, aby działać niezależnie od polaryzacji. Ważne jest jednak, aby przewód ochronny (żółto-zielony) był zawsze prawidłowo podłączony do bolca uziemiającego w obu gniazdach. Upewnij się, że mostki fabryczne są nienaruszone i prawidłowo łączą oba moduły gniazdka.

Stare instalacje dwużyłowe: Jak postępować bez uziemienia?

W przypadku starszych budynków często spotykamy się z instalacjami dwużyłowymi, co oznacza, że brakuje w nich przewodu ochronnego (PE). W takich instalacjach mamy zazwyczaj tylko przewód fazowy (L) i neutralny (N). Identyfikacja tych przewodów może być trudniejsza, ponieważ kolory mogą odbiegać od współczesnych standardów często spotyka się przewody w izolacji białej, szarej, a nawet czerwonej.

W takich sytuacjach stanowczo odradzam stosowanie tzw. "mostkowania" lub "zerowania", czyli podłączania bolca uziemiającego do przewodu neutralnego. Choć kiedyś była to powszechna praktyka, jest ona niezwykle niebezpieczna. W przypadku przerwania przewodu neutralnego (np. w skrzynce rozdzielczej), obudowa podłączonego urządzenia może znaleźć się pod pełnym napięciem fazy, co grozi śmiertelnym porażeniem. Nie ryzykuj!

Do gniazdek bez bolca (czyli bez uziemienia) można bezpiecznie podłączać jedynie urządzenia w II klasie ochronności, które posiadają podwójną izolację (oznaczone symbolem dwóch kwadratów, jeden w drugim). Są to zazwyczaj małe sprzęty AGD, ładowarki, lampki. Urządzenia wymagające uziemienia, takie jak pralki, lodówki, komputery czy narzędzia elektryczne, absolutnie nie powinny być podłączane do takich gniazdek.

Moja rada jest prosta: jeśli masz starą instalację dwużyłową i chcesz podłączyć gniazdko z uziemieniem, zawsze zalecam konsultację z wykwalifikowanym elektrykiem. Modernizacja instalacji to inwestycja w Twoje bezpieczeństwo i spokój ducha. Elektryk oceni stan instalacji i zaproponuje bezpieczne rozwiązanie, być może nawet wymianę całej instalacji na trójżyłową.

Najczęstsze błędy, których musisz unikać

• Praca pod napięciem: To błąd numer jeden i niestety najgroźniejszy. Jak już podkreślałem, brak wyłączenia bezpieczników lub niewłaściwe sprawdzenie braku napięcia może prowadzić do śmiertelnego porażenia prądem. Zawsze traktuj przewody jako potencjalnie pod napięciem, dopóki nie upewnisz się, że jest inaczej.
• Niedokręcone zaciski: Luźne połączenia przewodów w zaciskach to cichy zabójca. Mogą prowadzić do przegrzewania się styków, iskrzenia, a w konsekwencji do zwarcia, uszkodzenia gniazdka, a nawet pożaru. Zawsze upewnij się, że przewody są solidnie dokręcone i nie wysuwają się.
• Pomylone przewody: Zamiana przewodów to kolejny poważny błąd. Najgroźniejsza jest zamiana przewodu neutralnego (N) z ochronnym (PE). W takiej sytuacji, w przypadku awarii urządzenia, jego metalowa obudowa zamiast zostać uziemiona, znajdzie się pod napięciem, co stwarza ogromne ryzyko porażenia. Zawsze dokładnie sprawdzaj kolory i funkcje przewodów.
• Uszkodzenie izolacji przewodów: Podczas ściągania izolacji lub wsuwania gniazdka do puszki, można przypadkowo uszkodzić izolację przewodów. Odsłonięte żyły mogą spowodować zwarcie lub porażenie prądem, jeśli dotkną metalowych elementów lub siebie nawzajem. Pracuj ostrożnie i zawsze sprawdzaj stan izolacji.

Przeczytaj również: Laptop do TV: Podłącz szybko i bezbłędnie! HDMI, Wi-Fi, VGA

Kiedy odłożyć śrubokręt i wezwać profesjonalnego elektryka?

Samodzielne podłączenie gniazdka jest zadaniem, które z odpowiednią wiedzą i ostrożnością można wykonać. Jednak istnieją sytuacje, w których odłożenie śrubokręta i wezwanie wykwalifikowanego elektryka jest nie tylko rozsądne, ale wręcz konieczne. Moje doświadczenie podpowiada, że bezpieczeństwo zawsze powinno być priorytetem.

Zdecydowanie powinieneś wezwać elektryka, jeśli:

• Masz do czynienia ze starą, niestandardową instalacją, gdzie kolory przewodów są niejasne lub brakuje przewodu ochronnego.
• Nie masz pewności co do identyfikacji przewodów, mimo przeczytania poradnika.
• Zauważyłeś uszkodzone przewody (np. popękaną izolację, ślady spalenia) w puszce.
• Nie posiadasz odpowiednich narzędzi, zwłaszcza izolowanych wkrętaków i próbnika napięcia.
• Pojawiły się jakiekolwiek wątpliwości dotyczące bezpieczeństwa na którymkolwiek etapie pracy.
• Chcesz wykonać bardziej skomplikowane prace, takie jak montaż nowej instalacji, rozbudowa obwodu czy podłączenie urządzeń trójfazowych w takich przypadkach uprawnienia SEP są niezbędne.

Pamiętaj, że prąd elektryczny to nie zabawka. Prace elektryczne wymagają precyzji, wiedzy i odpowiedzialności. Lepiej zapłacić za usługę profesjonalisty niż ryzykować zdrowie lub życie.
