W praktyce ten temat sprowadza się do jednego: trzeba ustalić, czy urządzenie naprawdę potrzebuje pięciu torów, czy wystarczy mu układ trójfazowy bez neutralnego. Ja patrzę na to bardzo prosto: jeśli masz standardową wtyczkę 5-bolcową, nie wolno zgadywać przy zaciskach ani mostkować przewodów „na oko”. Poniżej pokazuję, kiedy taki zestaw ma sens, jak odczytać zaciski, co zrobić krok po kroku i jakie błędy kończą się najczęściej awarią albo zagrożeniem.
Najkrócej: 4 żyły zwykle nie wystarczają do 5-bolcowej wtyczki
- Standardowa wtyczka 5-bolcowa w układzie siłowym oznacza najczęściej 3 fazy, neutralny i ochronny, czyli 5 żył.
- Jeśli kabel ma 4 żyły, to najczęściej pasuje do układu 3P+PE, a nie do pełnej wtyczki 5-bolcowej.
- Nie łączy się przewodu neutralnego z ochronnym w samej wtyczce, bo to nie jest bezpieczne rozwiązanie naprawcze.
- Kolory przewodów są pomocne, ale nie zastępują schematu nadrukowanego na wtyczce lub w instrukcji urządzenia.
- Po montażu trzeba sprawdzić dokręcenie zacisków, odciążkę kabla i ciągłość przewodu ochronnego.
Czy kabel 4-żyłowy pasuje do wtyczki 5-bolcowej

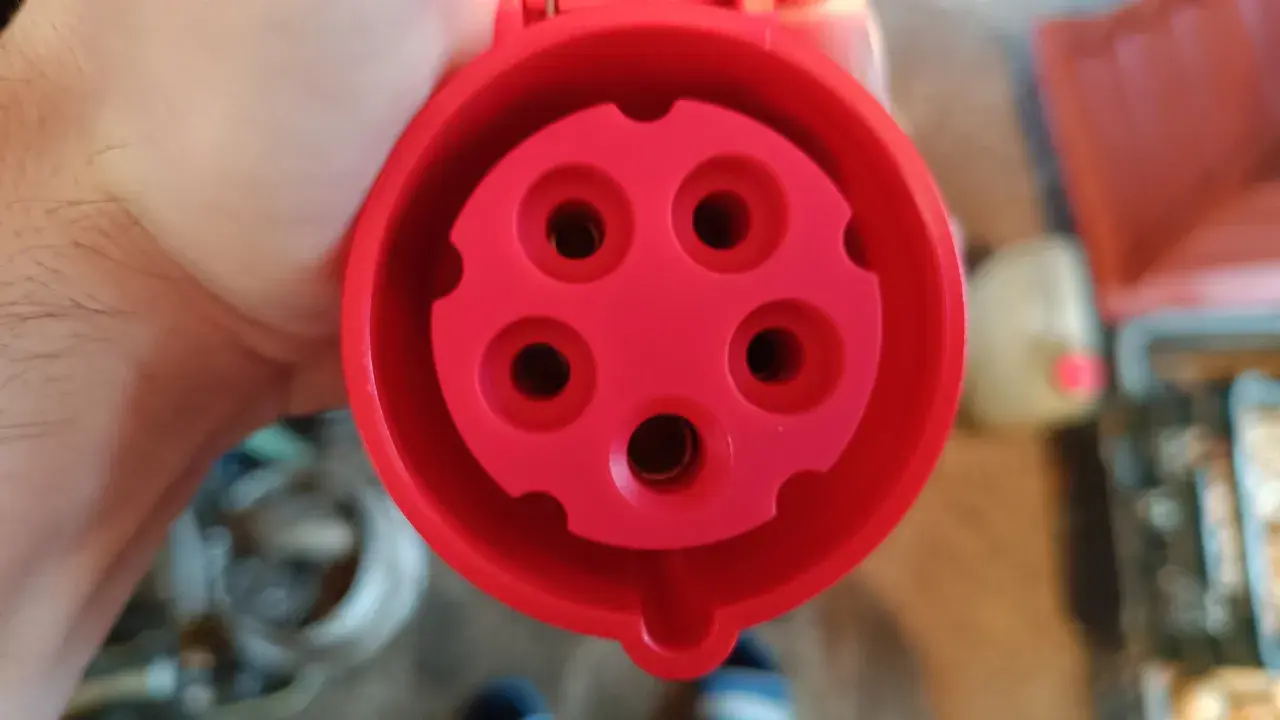

Najważniejsza odpowiedź brzmi: w standardowym układzie siłowym nie pasuje. Wtyczka 5-bolcowa to zwykle konfiguracja 3 fazy + neutralny + ochronny, czyli łącznie 5 przewodów. Kabel 4-żyłowy daje tylko cztery tory, więc czegoś brakuje. Jeśli urządzenie wymaga neutralnego, nie ma tu skrótu. Jeśli neutralny nie jest potrzebny, to z kolei zwykle lepsza jest wtyczka 4-bolcowa.
W praktyce rozróżniam trzy scenariusze. Pierwszy: urządzenie jest trójfazowe, ale nie potrzebuje N, więc kabel 4-żyłowy ma sens, tylko należy dobrać 4-bolcową wtyczkę. Drugi: urządzenie potrzebuje pełnego 3P+N+PE, więc trzeba użyć 5-żyłowego przewodu. Trzeci: ktoś ma stary przewód z czterema żyłami i próbuje dopasować go do pięciu bolców „bo szkoda wymieniać” - tego nie polecam, bo kończy się to półśrodkiem, a nie poprawnym połączeniem.
| Co masz | Do czego to zwykle pasuje | Wniosek |
|---|---|---|
| 4 żyły, 3 fazy + PE | Urządzenia trójfazowe bez neutralnego | Wybierz wtyczkę 4-bolcową |
| 5 żył, 3 fazy + N + PE | Urządzenia wymagające pełnego zasilania 400 V | To właściwy zestaw dla wtyczki 5-bolcowej |
| 4 żyły, z których jedna miałaby „zastąpić” N albo PE | Układ niepełny lub błędnie dobrany | Nie idź w improwizację, tylko dopasuj kabel albo wtyczkę |
To właśnie ten etap decyduje, czy w ogóle warto otwierać obudowę wtyczki. Jeśli już tutaj widzisz, że liczba żył się nie zgadza, kolejna sekcja oszczędzi ci czasu i błędów.
Jak rozpoznać żyły i zaciski, żeby nie pomylić torów
W polskich instalacjach i przewodach elastycznych najczęściej spotkasz układ kolorów zgodny z europejską praktyką: brązowy, czarny i szary to fazy, niebieski to neutralny, a żółto-zielony to przewód ochronny. Kolor jest jednak tylko pomocą. Ja zawsze sprawdzam też oznaczenia na samym osprzęcie, bo w starszych instalacjach i przy nietypowych przewodach kolorystyka bywa myląca.
Zaciski w wtyczkach siłowych są zwykle opisane jako L1, L2, L3, N i PE albo po prostu numerami z nadrukiem na wkładce. To ważne, bo w urządzeniach trójfazowych kolejność faz ma znaczenie dla kierunku obrotów silnika. Sam fakt, że wszystko „weszło” pod śrubki, jeszcze niczego nie gwarantuje.
| Oznaczenie | Typowy kolor | Rola |
|---|---|---|
| L1 | Brązowy | Pierwsza faza |
| L2 | Czarny | Druga faza |
| L3 | Szary | Trzecia faza |
| N | Niebieski | Neutralny |
| PE | Żółto-zielony | Ochronny |
Jeżeli masz tylko cztery żyły, to po tej tabeli zwykle od razu widać, którego toru brakuje. I właśnie dlatego następny krok nie powinien zaczynać się od śrubokręta, tylko od decyzji, czy ten zestaw w ogóle jest poprawny.
Co zrobić krok po kroku, gdy układ się nie zgadza
Ja zaczynam od odłączenia zasilania i upewnienia się, że na przewodach nie ma napięcia. W instalacjach 400 V to nie jest miejsce na skróty. Dopiero potem otwieram obudowę, sprawdzam wkładkę zaciskową i odczytuję schemat producenta. Jeśli schematu nie ma, nie zgaduję - szukam go na obudowie, w dokumentacji albo zmieniam osprzęt na właściwy.
- Odłącz zasilanie i sprawdź brak napięcia miernikiem, nie samym „próbnikiem”.
- Otwórz wtyczkę i sprawdź, czy ma oznaczenia L1, L2, L3, N oraz PE.
- Porównaj to z liczbą żył w kablu. Jeśli masz 4 żyły, a urządzenie wymaga N, potrzebny jest kabel 5-żyłowy.
- Jeśli urządzenie nie potrzebuje neutralnego, nie wciskaj 4 żył do wtyczki 5-bolcowej tylko dobierz wtyczkę 4-bolcową zgodną z układem 3P+PE.
- Połączenia wykonuj zgodnie z opisem zacisków, a nie „po kolorach na pamięć”.
- Zamknij obudowę, zabezpiecz kabel odciążką i sprawdź, czy izolacja zewnętrzna jest dobrze złapana, a żyły wewnątrz nie są nadmiernie naprężone.
- Na końcu wykonaj test ciągłości przewodu ochronnego i, jeśli napęd jest trójfazowy, sprawdź kolejność faz.
W przypadku wtyczek siłowych największą różnicę robi nie samo przykręcenie żył, ale poprawny dobór osprzętu. Z mojego doświadczenia to właśnie tu pojawia się większość problemów: ktoś próbuje uratować zły zestaw, zamiast wymienić jedną część na właściwą.
Najczęstsze błędy przy podłączaniu wtyczek siłowych
Najgorszy nawyk to mostkowanie neutralnego i ochronnego w samej wtyczce. To nie jest bezpieczne rozwiązanie i nie zastępuje prawidłowego układu instalacji. Jeśli instalacja jest stara i opiera się na przewodzie PEN, rozdział robi się w miejscu do tego przeznaczonym, a nie w obudowie wtyczki.
- Dobieranie wtyczki „na oko” tylko dlatego, że pasuje mechanicznie.
- Używanie niebieskiej żyły jako jednej z faz.
- Rezygnacja z przewodu ochronnego, bo „urządzenie działa także bez niego”.
- Brak odciążki kabla, przez co po kilku otwarciach przewody zaczynają się wysuwać.
- Zbyt słabe lub zbyt mocne dokręcenie zacisków, które kończy się grzaniem albo uszkodzeniem żyły.
- Nieprzetestowanie połączenia po złożeniu, zwłaszcza w urządzeniach z silnikiem.
Warto też pamiętać o samej obudowie wtyczki. Jeśli kabel ma grubszą powłokę albo większą średnicę, musi pasować do zakresu odciążki. To drobiazg, ale właśnie takie drobiazgi decydują, czy połączenie wytrzyma dłużej niż jeden sezon pracy.
Gdy zostały tylko cztery żyły, najlepsza decyzja jest zwykle prostsza niż kombinowanie
Jeśli pytasz mnie o najrozsądniejsze wyjście, to odpowiedź brzmi: dobierz osprzęt do kabla, a nie kabel do przypadkowej wtyczki. Gdy urządzenie pracuje bez neutralnego, wybierz wtyczkę 4-bolcową i zostaw układ 3P+PE. Gdy neutralny jest wymagany, wymień kabel na 5-żyłowy. To zwykle jest tańsze i bezpieczniejsze niż próba „uratowania” niewłaściwego zestawu.
Jeżeli instalacja jest stara, masz nietypowe oznaczenia albo nie masz pewności, który przewód jest którym, nie warto ryzykować. W takich sytuacjach najlepszy efekt daje elektryk z miernikiem i dokumentacją połączeń, bo wtedy od razu widać, czy problemem jest tylko kabel, wtyczka, czy cały układ zasilania.
W praktyce właśnie tak podchodzi się do tematu podłączania czterożyłowego kabla do pięciobolcowej wtyczki: najpierw sprawdza się wymagania urządzenia, potem dobiera właściwy standard osprzętu, a dopiero na końcu wykonuje montaż. To oszczędza czas, eliminuje zgadywanie i daje połączenie, które naprawdę nadaje się do pracy.
