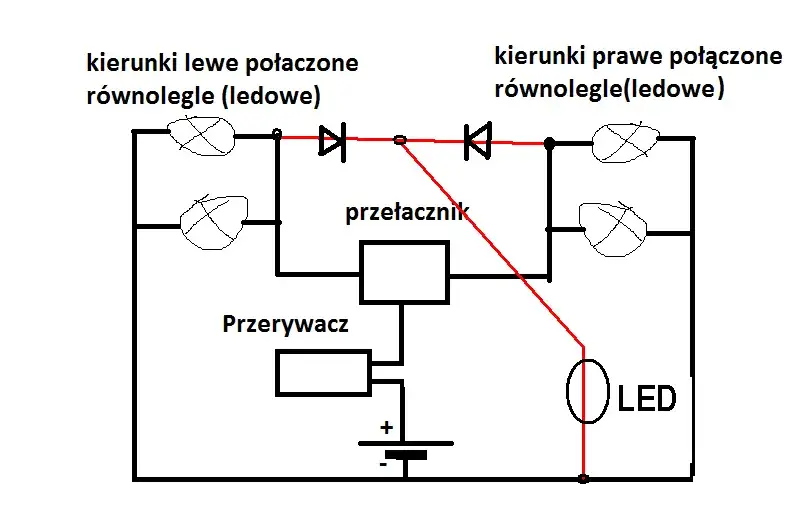

Jak podłączyć kierunkowskazy? LED, przyczepka, bez szybkiego migania!

Ten artykuł to kompleksowy, krok po kroku poradnik, który przeprowadzi Cię przez proces samodzielnego podłączania kierunkowskazów w samochodzie, motocyklu czy przyczepce. Dowiesz się, jak rozwiązać typowe problemy, takie jak szybkie miganie kierunkowskazów LED, i zapewnisz sobie bezpieczeństwo oraz zgodność z przepisami. Jako Marcel Krajewski, postaram się przekazać Ci moją wiedzę i doświadczenie w przystępny sposób, abyś mógł pewnie i bezpiecznie przeprowadzić tę operację.

Bezpieczeństwo na drodze: Jak kierunkowskazy ratują życie?

Kierunkowskazy to nie tylko obowiązkowy element wyposażenia każdego pojazdu, ale przede wszystkim kluczowe narzędzie komunikacji na drodze. To dzięki nim inni uczestnicy ruchu wiedzą o naszych zamiarach czy zamierzamy skręcić, zmienić pas, czy zjechać z drogi. Ich prawidłowe i sprawne działanie jest absolutnie fundamentalne dla bezpieczeństwa wszystkich. Niesprawny kierunkowskaz to nie tylko irytująca usterka, ale potencjalne zagrożenie, które może prowadzić do nieporozumień, a w konsekwencji do wypadków. Zawsze powtarzam, że na bezpieczeństwie nie warto oszczędzać ani go lekceważyć.

Konsekwencje prawne i finansowe: Co grozi za niesprawne oświetlenie?

Niesprawne lub niehomologowane oświetlenie to nie tylko kwestia bezpieczeństwa, ale także poważne konsekwencje prawne i finansowe. Zgodnie z polskim prawem o ruchu drogowym, wszystkie montowane kierunkowskazy muszą posiadać europejską homologację, oznaczoną literą "E" w okręgu. Brak takiej homologacji, nieprawidłowa barwa światła (która zawsze powinna być pomarańczowa) lub niewłaściwa częstotliwość migania (powinna wynosić 90 ± 30 cykli na minutę) mogą skutkować nie tylko mandatem. Co gorsza, policjant lub diagnostyk podczas kontroli ma prawo zatrzymać dowód rejestracyjny pojazdu, co uniemożliwia dalszą jazdę. Pamiętaj, że samodzielne modyfikacje, które naruszają te warunki, są surowo zabronione i mogą mieć bardzo nieprzyjemne skutki.

Przygotowanie do pracy: co musisz wiedzieć i mieć pod ręką?

Zanim zabierzesz się za podłączanie kierunkowskazów, upewnij się, że masz wszystkie niezbędne narzędzia i wiesz, jak bezpiecznie przeprowadzić całą operację. Odpowiednie przygotowanie to podstawa sukcesu i uniknięcia niepotrzebnych problemów.

Niezbędny arsenał: Narzędzia, bez których praca stanie w miejscu

Do prawidłowego i bezpiecznego podłączenia kierunkowskazów potrzebujesz kilku podstawowych narzędzi, które ułatwią Ci pracę i zapewnią trwałość połączeń. Oto lista, którą zawsze mam pod ręką:

• Ściągacz do izolacji: Niezbędny do precyzyjnego usuwania izolacji z przewodów bez uszkadzania żył.
• Zaciskarka do konektorów: Pozwala na solidne i trwałe połączenie przewodów z konektorami.
• Próbnik napięcia 12V lub multimetr: Absolutnie kluczowe narzędzia do identyfikacji przewodów i sprawdzenia napięcia. Bez nich praca "na czuja" jest ryzykowna.
• Taśma izolacyjna lub koszulki termokurczliwe: Do zabezpieczania połączeń przed wilgocią i zwarciami. Koszulki termokurczliwe zapewniają bardziej estetyczne i trwalsze zabezpieczenie.
• Podstawowe klucze lub śrubokręty: Do demontażu i montażu elementów pojazdu, które mogą zasłaniać dostęp do kierunkowskazów lub instalacji.

Bezpieczeństwo przede wszystkim: Jak uniknąć zwarcia i porażenia prądem?

Praca z instalacją elektryczną pojazdu wymaga szczególnej ostrożności. Pamiętaj, że nawet 12V może spowodować zwarcie, uszkodzenie elektroniki lub, w skrajnych przypadkach, pożar. Dlatego zawsze przestrzegaj tych zasad:

1. Odłącz akumulator: Zawsze zaczynaj od odłączenia ujemnej klemy akumulatora. To podstawowa zasada bezpieczeństwa, która eliminuje ryzyko zwarcia i porażenia prądem.
2. Sprawdź brak napięcia: Po odłączeniu akumulatora, użyj próbnika napięcia lub multimetru, aby upewnić się, że w przewodach, z którymi będziesz pracować, faktycznie nie ma prądu.
3. Pracuj w suchym środowisku: Unikaj pracy w deszczu lub w miejscach o dużej wilgotności. Woda przewodzi prąd!
4. Używaj izolowanych narzędzi: Upewnij się, że Twoje narzędzia posiadają izolowane uchwyty.
5. Nie spiesz się: Pośpiech jest złym doradcą. Dokładność i cierpliwość to klucz do bezpiecznej i poprawnej pracy.

Jak zidentyfikować przewody: tajemnice instalacji elektrycznej

Jednym z największych wyzwań podczas podłączania kierunkowskazów jest prawidłowa identyfikacja przewodów. Instalacje elektryczne w pojazdach potrafią być skomplikowane, a kolory przewodów nie zawsze są intuicyjne. Jednak z odpowiednimi narzędziami i wiedzą, poradzisz sobie z tym bez problemu.

Typowe kolory przewodów w instalacjach mała ściągawka

Niestety, w instalacjach samochodowych w Polsce i Europie nie ma jednego, uniwersalnego standardu kolorów kabli, który obowiązywałby u wszystkich producentów. Istnieją jednak pewne powszechne praktyki, które mogą posłużyć jako punkt wyjścia. Z mojego doświadczenia wynika, że:

• Przewód masowy (-): Najczęściej spotykany jest w kolorze brązowym lub czarnym.
• Przewody "plusowe" (+) do kierunkowskazów: Często mają specyficzne kolory, np. czarno-biały dla lewego kierunkowskazu i czarno-zielony dla prawego.

Pamiętaj jednak, że to tylko wskazówki. Zawsze, ale to zawsze, należy zweryfikować funkcję każdego przewodu za pomocą próbnika napięcia lub multimetru. Nie ufaj tylko kolorom, bo błąd może słono kosztować.

Multimetr i próbnik napięcia: Twoi najlepsi przyjaciele w diagnostyce

Multimetr lub próbnik napięcia to Twoje najważniejsze narzędzia do prawidłowej identyfikacji przewodów. Oto jak ich użyć:

1. Przygotowanie: Upewnij się, że akumulator jest podłączony (ale bądź gotowy do jego szybkiego odłączenia w razie potrzeby). Włącz zapłon, ale nie uruchamiaj silnika.
2. Ustawienie multimetru: Jeśli używasz multimetru, ustaw go na pomiar napięcia stałego (DC) w zakresie do 20V.
3. Znalezienie masy (-): Podłącz jedną sondę multimetru (najczęściej czarną) lub krokodylek próbnika napięcia do znanej, dobrej masy pojazdu (np. do metalowej części karoserii).
4. Identyfikacja przewodu zasilającego (+): Drugą sondą multimetru (czerwoną) lub końcówką próbnika dotykaj kolejno przewodów.
   • Gdy znajdziesz przewód masowy (-), multimetr pokaże napięcie bliskie 0V (lub próbnik nie zaświeci się, jeśli jego drugi koniec jest podłączony do +).
   • Gdy znajdziesz przewód zasilający (+), multimetr pokaże napięcie około 12V (lub próbnik zaświeci się).
5. Identyfikacja przewodów kierunkowskazów: Włącz lewy kierunkowskaz. Dotykaj przewodów, aż znajdziesz ten, na którym napięcie będzie się zmieniać (migotać) między 0V a 12V. To jest przewód do lewego kierunkowskazu. Powtórz to samo dla prawego kierunkowskazu.
6. Potwierdzenie: Zawsze sprawdź dwukrotnie. Oznacz zidentyfikowane przewody taśmą izolacyjną lub markerem.

Podłączanie standardowych kierunkowskazów żarówkowych: instrukcja krok po kroku

Podłączanie standardowych kierunkowskazów żarówkowych jest stosunkowo proste, ale wymaga precyzji i uwagi. Postępując zgodnie z poniższymi krokami, zapewnisz sobie trwałe i bezpieczne połączenie.

Demontaż starego kierunkowskazu jak to zrobić bez uszkodzeń?

Zanim zamontujesz nowy kierunkowskaz, musisz bezpiecznie usunąć stary. Oto jak to zrobić:

1. Odłącz akumulator: Zawsze zaczynaj od odłączenia ujemnej klemy akumulatora, aby uniknąć zwarcia.
2. Zlokalizuj mocowania: Kierunkowskazy mogą być mocowane na różne sposoby za pomocą śrub, zatrzasków lub kombinacji obu. Dokładnie obejrzyj element.
3. Odkręć śruby/zwolnij zatrzaski: Jeśli są śruby, odkręć je. W przypadku zatrzasków, delikatnie je podważ lub naciśnij, aby zwolnić. Bądź ostrożny, plastikowe elementy łatwo pękają!
4. Delikatnie wyciągnij: Po zwolnieniu mocowań, ostrożnie wyciągnij kierunkowskaz z obudowy. Nie szarp, aby nie uszkodzić okablowania.
5. Odłącz przewody: Zazwyczaj przewody są podłączone do żarówki lub gniazda za pomocą konektorów. Delikatnie je rozłącz. Jeśli są zardzewiałe lub zapieczone, użyj preparatu penetrującego.

Łączenie przewodów: Kiedy użyć szybkozłączek, a kiedy lutować?

Wybór metody łączenia przewodów ma kluczowe znaczenie dla trwałości i bezpieczeństwa instalacji. Ja osobiście preferuję lutowanie, ale każda metoda ma swoje zastosowania:

• Lutowanie: Zapewnia najtrwalsze i najbardziej niezawodne połączenie, odporne na wibracje i korozję. Wymaga jednak wprawy i lutownicy. Zawsze po lutowaniu zabezpieczam połączenie koszulką termokurczliwą.
• Konektory zaciskane (np. oczkowe, widełkowe, płaskie): Są szybkie i wygodne w montażu, a przy użyciu dobrej zaciskarki zapewniają solidne połączenie. Idealne, gdy potrzebujesz możliwości łatwego rozłączenia w przyszłości.
• Szybkozłączki (tzw. "scotchlok"): Są bardzo proste w użyciu, ale ja osobiście ich unikam. Mogą uszkadzać izolację przewodów i nie zawsze zapewniają trwałe połączenie, zwłaszcza w miejscach narażonych na wilgoć i wibracje. Stosuję je tylko w ostateczności i tylko do sygnałów o małym prądzie.

Niezależnie od wybranej metody, zawsze pamiętaj o prawidłowym zabezpieczeniu połączeń przed wilgocią i uszkodzeniami mechanicznymi. To podstawa!

Montaż i zabezpieczenie nowego kierunkowskazu

Po połączeniu przewodów, czas na montaż nowego kierunkowskazu i ostateczne zabezpieczenie:

1. Podłącz przewody: Podłącz zidentyfikowane wcześniej przewody do nowego kierunkowskazu, upewniając się, że polaryzacja jest prawidłowa (jeśli dotyczy żarówek, zazwyczaj nie ma to znaczenia, ale w przypadku LED jest kluczowe).
2. Zabezpiecz połączenia: Każde połączenie elektryczne owiń szczelnie taśmą izolacyjną lub użyj koszulek termokurczliwych. To ochroni je przed wilgocią, brudem i zwarciami.
3. Wsuń kierunkowskaz: Delikatnie wsuń nowy kierunkowskaz w otwór montażowy, upewniając się, że wszystkie zaczepy i mocowania pasują.
4. Przykręć/zatrzaśnij: Zamocuj kierunkowskaz za pomocą śrub lub zatrzasków. Nie dokręcaj zbyt mocno, aby nie uszkodzić plastikowych elementów.
5. Podłącz akumulator: Po zakończeniu wszystkich prac, podłącz ujemną klemę akumulatora.

Montaż kierunkowskazów LED: jak uniknąć problemów z szybkim miganiem?

Wymiana tradycyjnych żarówek na nowoczesne kierunkowskazy LED to popularna modyfikacja, która poprawia wygląd i często zwiększa widoczność. Niestety, często wiąże się z jednym irytującym problemem szybkim miganiem. Na szczęście, są na to sprawdzone rozwiązania.

Problem nr 1: Dlaczego moje nowe kierunkowskazy LED migają jak szalone?

Ten problem, nazywany potocznie "hiper-mruganiem" lub "szybkim miganiem", wynika z różnicy w poborze mocy między tradycyjnymi żarówkami a diodami LED. Oryginalny, bimetaliczny przerywacz w samochodzie został zaprojektowany do pracy z określonym obciążeniem (mocą żarówek). Gdy wymienisz żarówki na diody LED, które mają znacznie niższy pobór mocy, przerywacz interpretuje to jako awarię spaloną żarówkę. W rezultacie, aby zasygnalizować usterkę, zaczyna migać znacznie szybciej niż normalnie. To nie jest usterka samych LED-ów, a raczej "nieporozumienie" między nimi a fabrycznym systemem.

Rozwiązanie dla oszczędnych: Montaż opornika (rezystora) instrukcja i schemat

Jednym z najprostszych i najtańszych sposobów na rozwiązanie problemu szybkiego migania jest montaż oporników (rezystorów). Ich zadaniem jest "oszukanie" systemu poprzez symulowanie obciążenia tradycyjnej żarówki. Oporniki montuje się równolegle do każdego kierunkowskazu LED.

1. Wybierz odpowiedni opornik: Potrzebujesz opornika o mocy około 25W i rezystancji 6-8 Ohm. Taki opornik symuluje obciążenie standardowej żarówki 21W.
2. Zlokalizuj przewody: Zidentyfikuj przewód zasilający (+) i masowy (-) dla każdego kierunkowskazu LED, zgodnie z instrukcjami z poprzednich sekcji.
3. Podłącz opornik równolegle: Opornik ma dwa końce. Jeden koniec podłącz do przewodu zasilającego (+), a drugi do przewodu masowego (-), który zasila dany kierunkowskaz LED. To kluczowe musi być podłączony równolegle!
4. Zabezpiecz i zamocuj: Użyj konektorów zaciskanych lub lutuj połączenia, a następnie szczelnie zabezpiecz je taśmą izolacyjną lub koszulkami termokurczliwymi. Pamiętaj, że oporniki mogą się nagrzewać, więc zamocuj je w miejscu, gdzie nie będą stykać się z plastikowymi elementami ani przewodami, które mogłyby się stopić. Często mają otwory do przykręcenia do metalowej części karoserii.
5. Test: Po podłączeniu wszystkich oporników, podłącz akumulator i sprawdź, czy kierunkowskazy migają z prawidłową częstotliwością.

Rozwiązanie dla profesjonalistów: Wymiana przerywacza na elektroniczny model do LED

Dla mnie, jako Marcela Krajewskiego, to często lepsze i bardziej eleganckie rozwiązanie. Wymiana fabrycznego przerywacza na elektroniczny, dedykowany do oświetlenia LED, eliminuje problem obciążenia całkowicie. Taki przerywacz działa poprawnie niezależnie od tego, czy podłączone są żarówki, czy diody LED, a jego montaż jest zazwyczaj prostszy niż instalowanie czterech oporników.

1. Zlokalizuj przerywacz: Przerywacz kierunkowskazów zazwyczaj znajduje się w skrzynce bezpieczników, pod deską rozdzielczą lub w okolicach kolumny kierownicy. Czasem trzeba poszukać go po charakterystycznym dźwięku "tykania".
2. Zakup odpowiedni przerywacz: Upewnij się, że kupujesz przerywacz elektroniczny, dedykowany do LED, który jest kompatybilny z Twoim modelem pojazdu (sprawdź liczbę pinów najczęściej 2 lub 3).
3. Odłącz akumulator: To standardowa procedura bezpieczeństwa.
4. Wymień przerywacz: Po prostu wyjmij stary przerywacz i w jego miejsce włóż nowy, elektroniczny.
5. Test: Podłącz akumulator i sprawdź działanie kierunkowskazów. Powinny migać z prawidłową częstotliwością, bez względu na to, czy masz żarówki, czy LED-y.

Kierunkowskazy w motocyklu i przyczepce: specyfika podłączenia

Chociaż ogólne zasady podłączania kierunkowskazów są podobne, motocykle i przyczepki mają swoją specyfikę, którą warto znać, aby uniknąć problemów.

Podłączanie kierunkowskazów w motocyklu: Na co zwrócić szczególną uwagę?

W motocyklach, podobnie jak w samochodach, problem szybkiego migania LED jest bardzo powszechny. Ze względu na mniejszą ilość miejsca i często bardziej skomplikowaną instalację, montaż oporników bywa kłopotliwy. Dlatego:

• Przerywacz elektroniczny to często lepszy wybór: Z mojego doświadczenia wynika, że w motocyklach popularniejsze i wygodniejsze jest zastosowanie dedykowanego przerywacza elektronicznego (często 2- lub 3-pinowego) niż montaż czterech osobnych rezystorów. Jest to rozwiązanie bardziej kompaktowe i mniej ingerujące w instalację.
• Sprawdź schemat elektryczny motocykla: Instalacje motocyklowe potrafią być bardzo zróżnicowane. Zawsze warto poszukać schematu elektrycznego dla swojego modelu, aby precyzyjnie zidentyfikować przewody.
• Odporność na warunki atmosferyczne: Połączenia w motocyklu są bardziej narażone na wilgoć i wibracje. Zadbaj o ich wyjątkowo solidne i szczelne zabezpieczenie.

Kierunkowskazy w przyczepce: Jak poprawnie zinterpretować schemat gniazda 7-pin i 13-pin?

Podłączanie kierunkowskazów w przyczepce odbywa się poprzez gniazdo i wtyczkę, które mogą być 7-pinowe lub 13-pinowe. Kluczowe jest tutaj przestrzeganie normy ISO, która precyzyjnie określa przyporządkowanie pinów, aby zapewnić kompatybilność z każdym pojazdem ciągnącym. Poniżej przedstawiam, które piny odpowiadają za kierunkowskazy i masę:

Standardowe przyporządkowanie pinów dla kierunkowskazów i masy (norma ISO):

Pamiętaj, aby zawsze dokładnie sprawdzić, czy przewody w Twojej przyczepce odpowiadają tym standardom, używając multimetru. Błędne podłączenie może prowadzić do nieprawidłowego działania oświetlenia i stwarzać zagrożenie na drodze.

Najczęstsze błędy przy montażu kierunkowskazów: jak ich unikać?

Nawet doświadczonym zdarzają się pomyłki, ale znajomość najczęstszych błędów pozwala ich unikać. Oto na co szczególnie zwracam uwagę podczas pracy.

Błędna polaryzacja (+/-): Dlaczego diody LED są tak wrażliwe?

Dla tradycyjnych żarówek polaryzacja (czyli to, który przewód jest plusem, a który minusem) zazwyczaj nie ma znaczenia zaświecą się niezależnie od sposobu podłączenia. Jednak w przypadku diod LED jest to absolutnie kluczowe! Diody LED są elementami półprzewodnikowymi i przepuszczają prąd tylko w jednym kierunku. Jeśli podłączysz je z błędną polaryzacją, po prostu nie zaświecą się. Co więcej, w niektórych przypadkach, choć rzadko, może to prowadzić do ich uszkodzenia. Zawsze upewnij się, że przewód plusowy zasilania jest podłączony do plusa LED, a minusowy do minusa.

Niewłaściwe zabezpieczenie połączeń: Prosta droga do awarii i korozji

To jeden z najczęstszych, a zarazem najbardziej bagatelizowanych błędów. Niewłaściwie zabezpieczone połączenia elektryczne to prosta droga do poważnych problemów. Wilgoć, brud, sól drogowa i wibracje mogą szybko doprowadzić do korozji, luzowania się połączeń, a w konsekwencji do zwarć lub całkowitej awarii kierunkowskazów. Zawsze używaj dobrej jakości taśmy izolacyjnej lub, co gorąco polecam, koszulek termokurczliwych, które zapewniają szczelne i trwałe zabezpieczenie. Poświęć na to dodatkowe kilka minut to inwestycja w trwałość i bezpieczeństwo.

Wybór części bez homologacji: Jak nie stracić dowodu rejestracyjnego?

Kuszące może być kupowanie tanich kierunkowskazów z niepewnych źródeł. Jednak, jak już wspomniałem, wszystkie montowane kierunkowskazy muszą posiadać europejską homologację "E". Brak tego oznaczenia oznacza, że dany element nie spełnia norm bezpieczeństwa i jakości obowiązujących w Unii Europejskiej. Montaż takich części to prosta droga do problemów podczas kontroli drogowej lub przeglądu technicznego. W najlepszym wypadku skończy się na mandacie, w najgorszym na zatrzymaniu dowodu rejestracyjnego. Zawsze sprawdzaj, czy kupowane części posiadają odpowiednie certyfikaty. Nie warto ryzykować dla kilku zaoszczędzonych złotych.

Testowanie i kontrola: upewnij się, że wszystko działa idealnie

Po zakończeniu wszystkich prac montażowych i podłączeniowych, najważniejszym krokiem jest dokładne przetestowanie systemu. To moment, w którym upewniasz się, że Twoja praca została wykonana prawidłowo i bezpiecznie.

Procedura sprawdzająca: Co i jak testować po zakończonej pracy?

Oto szczegółowa procedura, którą zawsze stosuję po podłączeniu kierunkowskazów:

1. Sprawdź wszystkie kierunkowskazy indywidualnie:
   • Włącz lewy kierunkowskaz. Upewnij się, że zarówno przedni, jak i tylny lewy kierunkowskaz migają z prawidłową częstotliwością.
   • Włącz prawy kierunkowskaz. Sprawdź przedni i tylny prawy kierunkowskaz.
2. Sprawdź światła awaryjne: Włącz światła awaryjne. Wszystkie cztery kierunkowskazy (przednie i tylne) powinny migać jednocześnie i z prawidłową częstotliwością.
3. Oceń częstotliwość migania: Zwróć uwagę, czy częstotliwość migania jest zgodna z normą (90 ± 30 cykli na minutę). Jeśli migają zbyt szybko, wróć do sekcji o problemach z LED.
4. Sprawdź intensywność światła: Upewnij się, że światło jest wystarczająco jasne i widoczne, zarówno w dzień, jak i w nocy.
5. Poproś o pomoc: Jeśli pracujesz sam, możesz mieć problem z jednoczesnym obserwowaniem wszystkich świateł. Poproś kogoś o pomoc w weryfikacji.
6. Sprawdź kontrolki na desce rozdzielczej: Upewnij się, że kontrolki kierunkowskazów na desce rozdzielczej działają prawidłowo i nie sygnalizują żadnych błędów.

Przeczytaj również: Jak podłączyć żyrandol 5 żarówek do 2 kabli? Zrób to bezpiecznie!

Kiedy wszystko działa: Ostateczny montaż i satysfakcja z dobrze wykonanej pracy

Jeśli wszystkie testy przebiegły pomyślnie, możesz z dumą stwierdzić, że Twoja praca została wykonana prawidłowo. Teraz pozostały już tylko ostatnie szlify: ponowny montaż wszelkich osłon, elementów wykończeniowych czy tapicerki, które musiałeś zdemontować, aby uzyskać dostęp do instalacji. Ciesz się satysfakcją z samodzielnie i prawidłowo wykonanej pracy. Pamiętaj, że dzięki Twojej staranności i precyzji, Twój pojazd jest teraz bezpieczniejszy dla Ciebie i innych uczestników ruchu. Gratuluję!
