Kolory kabli w gniazdku - Gdzie podłączyć fazę, a gdzie neutralny?

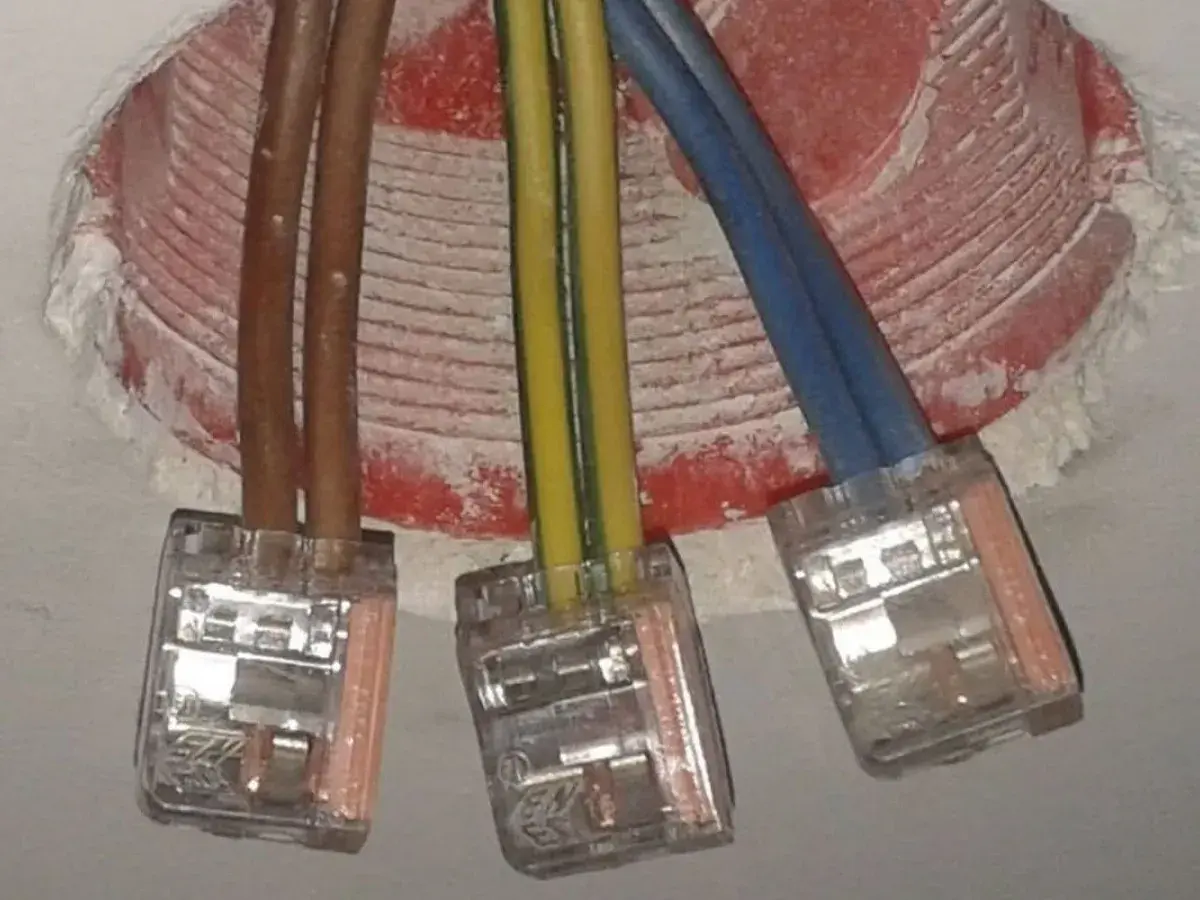

W domowej instalacji elektrycznej liczy się nie tylko sam przewód, ale też jego kolor i miejsce podłączenia. W praktyce kolory kabli w gniazdku mówią, który żył jest fazowy, który neutralny, a który ochronny, więc od tej wiedzy zależy nie tylko poprawny montaż, ale też bezpieczeństwo domowników. Poniżej rozkładam temat na proste zasady: jakie barwy obowiązują, gdzie trafiają w typowym gnieździe, kiedy nie ufać samym kolorom i jak sprawdzić przewody przed pracą.

Jak czytać kolory przewodów w domowej instalacji

W Polsce obowiązuje dziś zharmonizowany układ barw oparty na normach europejskich. To duże ułatwienie, bo w nowej instalacji nie trzeba zgadywać funkcji żyły po jej izolacji - kolor ma mówić sam za siebie. Ja zawsze traktuję to jako pierwszy filtr, ale nie jedyny, bo w starszych mieszkaniach barwy bywają niekonsekwentne.

Najważniejsza zasada: żółto-zielonego nie używa się jako fazy, a niebieskiego nie powinno się traktować jak przewodu ochronnego. Jeśli w puszce coś wygląda inaczej, nie zakładaj, że ktoś po prostu „zastosował inny kolor”.

Od kolorów przechodzę zwykle do samego gniazdka, bo tam liczy się już nie tylko barwa, ale też pozycja przewodów na zaciskach.

Gdzie trafia faza, neutralny i ochronny w gniazdku

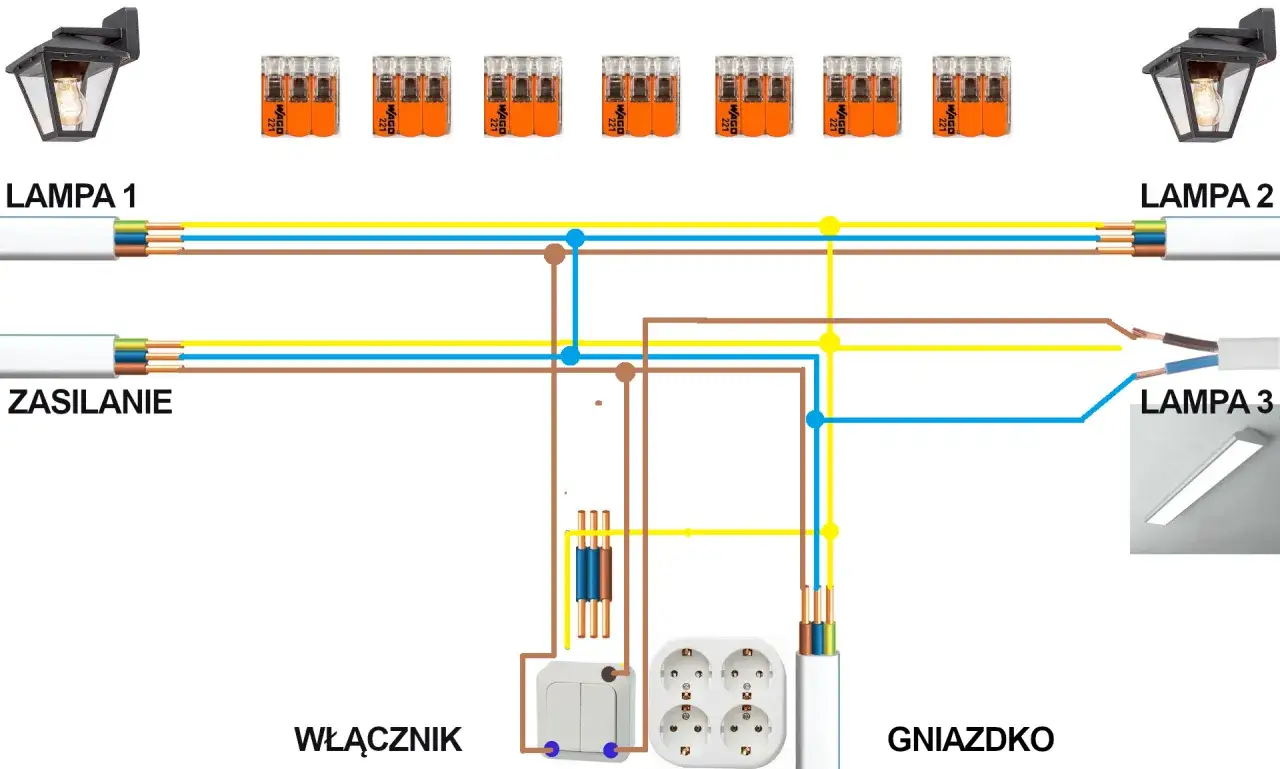

W typowym gnieździe z bolcem ochronnym, patrząc od przodu przy bolcu u góry, faza trafia na lewy otwór, neutralny na prawy, a przewód ochronny na styk ochronny. Jeśli osprzęt jest nietypowy albo obrócony, nie bazuję na pamięci o lewej i prawej stronie, tylko na oznaczeniach L, N i symbolu ochronnym.

Warto też pamiętać, po co jest każda żyła:

• L dostarcza napięcie do urządzenia.
• N stanowi drogę powrotną dla prądu roboczego.
• PE chroni użytkownika, bo w razie uszkodzenia odprowadza prąd do ziemi i pomaga zadziałać zabezpieczeniom.

Jeśli gniazdo ma inny układ niż klasyczne domowe gniazdo z bolcem, nie przenoś automatycznie tej samej logiki. Dla mnie prosty test brzmi zawsze tak samo: jeśli nie potrafię wskazać orientacji gniazda i jego zacisków bez zgadywania, najpierw sprawdzam schemat producenta, a dopiero potem biorę się za montaż.

Ten porządek ma znaczenie, bo właśnie na nim najczęściej wykładają się osoby, które znają kolory, ale nie rozumieją różnicy między nową a starą instalacją.

Dlaczego sam kolor nie wystarcza do identyfikacji

W nowych instalacjach barwy są dobrym drogowskazem. W starszych mieszkaniach, po amatorskich przeróbkach albo przy przedłużaniu obwodów ten drogowskaz potrafi jednak prowadzić w ślepą uliczkę. Widuję to często w praktyce: niebieska żyła bywa użyta niezgodnie z przeznaczeniem, a przewód ochronny w ogóle nie jest wyprowadzony osobno.

• W starszych układach TN-C spotyka się przewód PEN, czyli jedną żyłę łączącą funkcję ochronną i neutralną.
• Po remontach zdarza się, że ktoś zostawił stare barwy, ale zmienił sposób podłączenia.
• W puszce mogą pojawić się przewody przelotowe, które nie należą bezpośrednio do samego gniazda.
• Kolor izolacji bywa niewidoczny przy końcówkach, bo przewód jest krótki, zabrudzony albo nadtopiony.

W starych mieszkaniach spotyka się też zerowanie, czyli rozwiązanie oparte na przewodzie PEN. To nie jest układ do domowej improwizacji, bo bez sprawdzenia całej instalacji można łatwo pomylić ochronę z neutralnym i pogorszyć bezpieczeństwo zamiast je poprawić.

Wniosek jest prosty: kolor pomaga, ale nie zastępuje pomiaru. Jeśli gniazdo ma działać bezpiecznie, trzeba potwierdzić funkcję przewodu, a nie zakładać jej po wyglądzie izolacji. To szczególnie ważne w budynkach modernizowanych etapami, gdzie jedna część instalacji jest nowa, a druga pamięta poprzednią epokę.

Skoro kolor nie załatwia sprawy sam, przechodzę zawsze do najważniejszego etapu, czyli sprawdzenia przewodów przed dotknięciem zacisków.

Jak bezpiecznie sprawdzić przewody przed podłączeniem

Najbezpieczniej pracuje się wtedy, gdy najpierw odcina się zasilanie, a dopiero potem potwierdza brak napięcia. To nie jest formalność. W instalacji 230 V nawet krótki błąd może skończyć się porażeniem albo uszkodzeniem osprzętu, dlatego nie zaczynam od śrubokręta, tylko od kontroli obwodu.

1. Wyłącz odpowiedni obwód w rozdzielnicy, a nie „jakiś bezpiecznik, który wygląda na właściwy”.
2. Sprawdź testerem dwubiegunowym lub multimetrem, czyli miernikiem uniwersalnym, czy na przewodach naprawdę nie ma napięcia.
3. Oceń, czy w puszce masz trzy żyły, czy układ starszy, dwużyłowy albo częściowo przerobiony.
4. Rozpoznaj przewód ochronny, neutralny i fazowy na podstawie dokumentacji, pomiaru i oznaczeń zacisków, nie samego koloru.
5. Dopiero wtedy wykonuj podłączenie i dokręć zaciski z wyczuciem, ale pewnie.

Jeśli masz tylko prosty próbnik z neonówką, użyj go najwyżej jako pomocniczego sygnału, a nie jako jedynego dowodu. W praktyce najlepszy efekt daje tester dwubiegunowy albo multimetr, bo pokazują więcej niż „świeci albo nie świeci”.

Gdy po testach nadal nie zgadza się układ przewodów, nie próbuję „ratować” instalacji kolorem pamięci. W takich sytuacjach lepiej przerwać pracę i skonsultować się z elektrykiem, niż stworzyć gniazdko, które wygląda poprawnie tylko z zewnątrz.

Najczęstsze błędy przy wymianie gniazdka

Najwięcej problemów nie bierze się z braku wiedzy, tylko z pośpiechu. Poniżej zbieram błędy, które widzę najczęściej i które naprawdę robią różnicę w bezpieczeństwie.

• Zamiana N i PE - instalacja może działać pozornie normalnie, ale ochrona przeciwporażeniowa przestaje być wiarygodna.
• Użycie żółto-zielonego jako fazy - to jeden z najgorszych możliwych skrótów myślowych, bo łamie podstawowy kod barw.
• Brak pewnego dokręcenia zacisków - luźny styk grzeje się, iskrzy i z czasem niszczy gniazdo.
• Zostawienie gołej miedzi poza zaciskiem - to prosta droga do zwarcia albo przypadkowego dotknięcia pod napięciem.
• Ignorowanie starego układu TN-C - jeśli instalacja ma przewód PEN, nie wolno udawać, że to nowoczesny układ z osobnym PE i N.
• Podłączenie „na oko” bez pomiaru - kolor wydaje się znajomy, ale w starej lub przerabianej instalacji to bywa mylące.

Jeżeli w trakcie pracy widzę przypalenia, nadtopienia albo kruszącą się izolację, traktuję to jako sygnał ostrzegawczy, nie jako kosmetyczną usterkę. Wtedy samo wymienienie gniazdka zwykle nie rozwiązuje problemu, bo źródło kłopotu siedzi głębiej w instalacji.

Na końcu zostaje jeszcze jedna rzecz, którą lubię podkreślać szczególnie przy remontach: różnica między nową a starą instalacją nie jest detalem, tylko punktem wyjścia do całej pracy.

Co zrobić, gdy kolory nie zgadzają się z opisem

W nowej instalacji sprawa jest prosta: trzy żyły, czytelne oznaczenia i przewidywalny układ. W starej - trzeba założyć więcej ostrożności, bo kolory mogą nie odpowiadać funkcji, a przewód ochronny może być rozwiązany inaczej niż w nowym obwodzie.

• Jeśli instalacja jest nowa, kolor ma duże znaczenie, ale i tak potwierdzam układ miernikiem.
• Jeśli instalacja jest stara, kolor traktuję jako wskazówkę, nie dowód.
• Jeśli nie ma osobnego PE, nie udaję, że gniazdko da się podłączyć tak samo jak w nowym mieszkaniu.
• Jeśli po odłączeniu zasilania nie mogę jednoznacznie rozpoznać przewodów, przerywam pracę.

W praktyce najrozsądniejsza zasada brzmi tak: jeśli barwa żyły nie zgadza się z funkcją wskazaną przez dokumentację albo wynik pomiaru, to nie kolor ma rację. Przy większym remoncie warto też zrobić pomiary odbiorcze, czyli sprawdzić ciągłość przewodu ochronnego, impedancję pętli zwarcia i działanie wyłącznika różnicowoprądowego. To daje pewność, że gniazdko nie tylko wygląda poprawnie, ale rzeczywiście jest bezpieczne w użyciu.
