Jak podłączyć ściemniacz Legrand? Poradnik LED i rozwiązywanie problemów

Bezpieczne podłączenie ściemniacza Legrand kluczowe kroki i rozwiązania problemów

• Zawsze wyłącz zasilanie (bezpieczniki) przed rozpoczęciem jakichkolwiek prac elektrycznych. To absolutna podstawa bezpieczeństwa.
• Upewnij się, że ściemniacz Legrand i źródło światła LED są ze sobą kompatybilne. Nie każda żarówka LED nadaje się do ściemniania.
• Standardowe podłączenie 2-przewodowe wykorzystuje przewód fazowy zasilający (L) i przewód fazowy do lampy (oznaczony strzałką lub falą na ściemniaczu).
• Migotanie światła LED często wynika z niekompatybilności żarówki, braku kalibracji ściemniacza lub niewłaściwego trybu pracy urządzenia.
• W układach schodowych konieczne są specjalne tryby pracy ściemniacza lub nowoczesne rozwiązania bezprzewodowe, aby zapewnić prawidłowe działanie.
• W przypadku problemów zawsze zweryfikuj poprawność podłączenia, stan zasilania i kompatybilność komponentów.

Bezpieczeństwo przede wszystkim: Co musisz wiedzieć przed montażem ściemniacza

Zanim w ogóle pomyślisz o dotknięciu przewodów, musisz pamiętać o jednej, najważniejszej zasadzie: bezpieczeństwo jest absolutnym priorytetem. Zawsze, bez wyjątku, przed rozpoczęciem jakichkolwiek prac elektrycznych należy wyłączyć zasilanie w rozdzielnicy, wyłączając odpowiednie bezpieczniki. To nie jest opcja, to konieczność. Ignorowanie tej zasady może prowadzić do porażenia prądem, poważnych obrażeń, a nawet śmierci. Zawsze upewniam się, że obwód jest całkowicie odłączony, zanim cokolwiek ruszę.

Do prawidłowego i bezpiecznego montażu ściemniacza potrzebujesz kilku podstawowych narzędzi:

• Śrubokręty izolowane (płaski i krzyżakowy) kluczowe dla bezpieczeństwa.
• Próbnik napięcia do upewnienia się, że zasilanie jest faktycznie wyłączone.
• Szczypce do ściągania izolacji do precyzyjnego przygotowania przewodów.
• Nóż monterski (opcjonalnie) do delikatnego usuwania izolacji.

Zanim przystąpisz do montażu, warto poświęcić chwilę na sprawdzenie kilku kluczowych elementów. Po pierwsze, upewnij się, że posiadasz odpowiedni ściemniacz Legrand na rynku dostępne są różne serie, takie jak Niloe, Valena Life, Celiane czy inteligentne rozwiązania with Netatmo, a każda z nich ma swoje specyficzne cechy. Po drugie, sprawdź, czy masz standardową puszkę podtynkową 60 mm, która pomieści mechanizm ściemniacza. I co najważniejsze, zwłaszcza w przypadku nowoczesnego oświetlenia, upewnij się, że Twoje źródła światła, szczególnie żarówki LED, są kompatybilne ze ściemniaczem, czyli są ściemnialne (dimmable). To częste źródło problemów, o czym jeszcze szerzej opowiem.

Podłączanie ściemniacza Legrand: Instrukcja krok po kroku

Przejdźmy teraz do konkretów. Pamiętaj, że każdy krok wymaga precyzji i ostrożności.

1. Wyłącz zasilanie: Jak już wspomniałem, to absolutna podstawa. Udaj się do rozdzielnicy i wyłącz bezpiecznik odpowiadający za obwód, na którym będziesz pracować. Użyj próbnika napięcia, aby upewnić się, że w puszce nie ma prądu.
2. Zdemontuj stary włącznik: Odkręć śruby mocujące klawisz i ramkę starego włącznika. Następnie delikatnie wyjmij mechanizm z puszki. Zrób zdjęcie połączeń, zanim je odłączysz to może być pomocne przy podłączaniu nowego ściemniacza. Odkręć przewody i usuń stary włącznik.

Teraz musimy zidentyfikować przewody w puszce. To kluczowe dla prawidłowego podłączenia. W standardowej instalacji zazwyczaj znajdziesz:

• Przewód fazowy (L): Najczęściej koloru brązowego lub czarnego. To on doprowadza prąd do włącznika/ściemniacza.
• Przewód neutralny (N): Zawsze koloru niebieskiego. W większości standardowych ściemniaczy 2-przewodowych nie jest podłączany bezpośrednio do urządzenia, ale jest obecny w puszce i zazwyczaj łączony z innymi przewodami neutralnymi.
• Przewód ochronny (PE): Koloru żółto-zielonego. Podobnie jak neutralny, zazwyczaj omija ściemniacz i jest łączony w puszce.

W przypadku ściemniacza 2-przewodowego interesują nas głównie przewody fazowe.

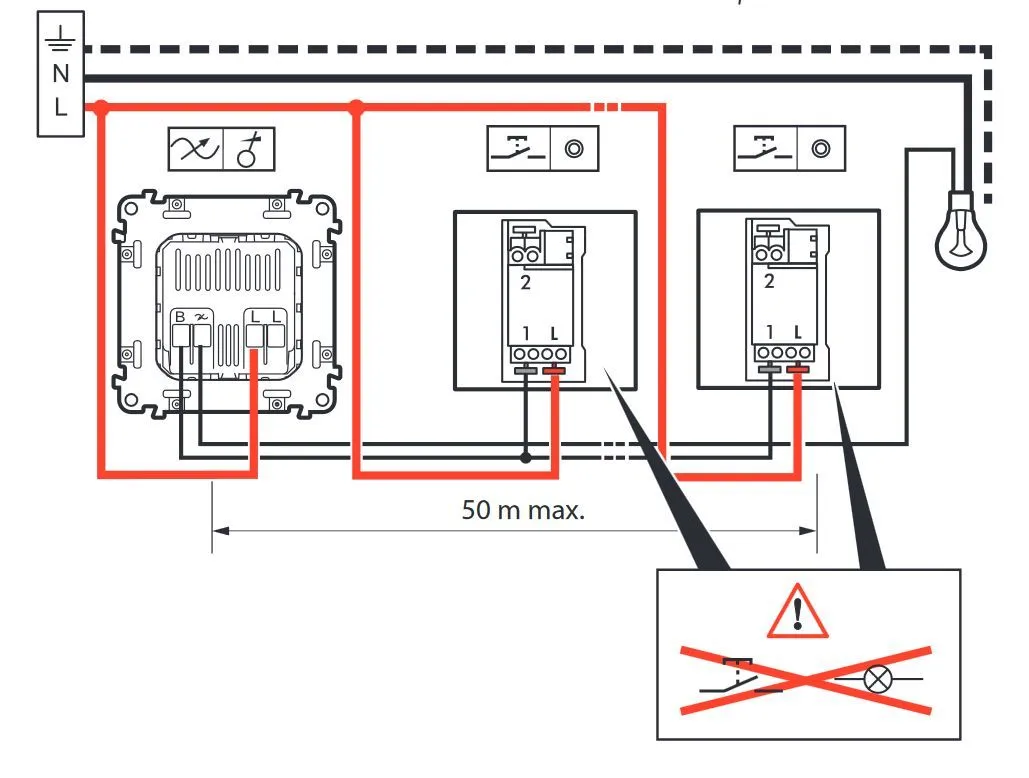

Oto szczegółowy schemat podłączenia standardowego ściemniacza 2-przewodowego:

1. Podłącz przewód fazowy zasilający (L): Ten przewód, który doprowadza prąd z instalacji, podłącz do zacisku oznaczonego literą "L" na ściemniaczu.
2. Podłącz przewód fazowy do oprawy oświetleniowej: Przewód, który biegnie do lampy, podłącz do zacisku na ściemniaczu oznaczonego strzałką, symbolem fali lub innym piktogramem wskazującym na wyjście do obciążenia.
3. Przewody neutralny (N) i ochronny (PE): Jak wspomniałem, te przewody zazwyczaj omijają mechanizm ściemniacza. Jeśli są obecne w puszce, połącz je ze sobą za pomocą odpowiednich złączek (np. Wago), aby zapewnić ciągłość obwodu dla innych odbiorników lub dla bezpieczeństwa. Upewnij się, że są one bezpiecznie izolowane i nie mają kontaktu z mechanizmem ściemniacza.

Po podłączeniu przewodów, ostrożnie wsuń mechanizm ściemniacza do standardowej puszki podtynkowej 60 mm. Upewnij się, że przewody są ułożone tak, aby nie były ściśnięte ani uszkodzone. Następnie dokręć śruby mocujące mechanizm w puszce, tak aby był stabilnie i prawidłowo osadzony. Nie dokręcaj zbyt mocno, aby nie uszkodzić puszki.

Ostatnie kroki to założenie ramki ozdobnej i klawisza lub pokrętła ściemniacza. Upewnij się, że wszystko jest równo i estetycznie zamontowane. Teraz możesz ostrożnie włączyć zasilanie w rozdzielnicy. Po włączeniu prądu przetestuj działanie ściemniacza: włączaj i wyłączaj światło, a następnie reguluj jego jasność. Jeśli wszystko działa poprawnie, gratuluję właśnie podłączyłeś ściemniacz Legrand!

Ściemniacz Legrand a oświetlenie LED: Jak uniknąć problemów

Współczesne oświetlenie LED to fantastyczne rozwiązanie, ale jego połączenie ze ściemniaczami bywa źródłem frustracji. Niestety, nie każda żarówka LED jest kompatybilna ze ściemniaczem. Użycie standardowej, nieściemnialnej żarówki LED ze ściemniaczem może prowadzić do szeregu problemów: od irytującego migotania, przez buczenie, aż po całkowity brak reakcji urządzenia lub szybkie uszkodzenie żarówki. Dzieje się tak, ponieważ ściemniacze i źródła LED mają różne charakterystyki elektryczne, które muszą ze sobą współgrać.

Jak rozpoznać ściemnialne (dimmable) źródła światła LED? Zwróć uwagę na następujące elementy:

• Oznaczenie na opakowaniu: Szukaj symboli takich jak "dimmable", "ściemnialna", ikony ściemniacza lub zakresu procentowego jasności.
• Specyfikacja produktu: W karcie katalogowej lub opisie produktu online zawsze znajdziesz informację, czy dana żarówka LED jest przeznaczona do ściemniania.
• Unikaj "tanich" LED-ów: Często najtańsze żarówki LED nie są przystosowane do pracy ze ściemniaczami. Inwestycja w sprawdzone marki zazwyczaj się opłaca.

Przy wyborze ściemniacza Legrand do oświetlenia LED, warto zwrócić uwagę na modele uniwersalne. Na przykład, ściemniacze obrotowe Legrand o zakresie 5-75 W dla LED często dobrze radzą sobie z różnymi typami obciążeń. Moje doświadczenie pokazuje, że są one bardziej elastyczne. W przypadku inteligentnych instalacji, takich jak seria Legrand with Netatmo, może być konieczne podłączenie dołączonego do zestawu kompensatora. Ten niewielki element, podłączany równolegle do oprawy oświetleniowej, pomaga stabilizować obciążenie i zapobiega migotaniu, zwłaszcza przy niskich mocach LED.

• Wybieraj ściemniacze uniwersalne, przeznaczone do LED.
• Sprawdź minimalne i maksymalne obciążenie ściemniacza.
• W systemach smart home (np. Netatmo) pamiętaj o kompensatorze.

Niektóre zaawansowane ściemniacze Legrand oferują możliwość konfiguracji i kalibracji. Jest to niezwykle ważne, aby zapobiec migotaniu światła LED. Kalibracja polega na ustawieniu minimalnego i maksymalnego progu jasności, co pozwala ściemniaczowi precyzyjniej dostosować napięcie do specyfiki podłączonych żarówek LED. Proces ten zazwyczaj opisany jest w instrukcji obsługi ściemniacza i często sprowadza się do przytrzymania klawisza lub obracania pokrętła w specyficzny sposób, aby wejść w tryb programowania, a następnie ustawienia progów. Zawsze warto poświęcić te kilka minut na kalibrację to naprawdę robi różnicę.

Ściemniacz Legrand nie działa? Rozwiąż najczęstsze problemy

Nawet przy najlepszych chęciach, czasami pojawiają się problemy. Jednym z najczęstszych, z którym się spotykam, jest migotanie lub pulsowanie światła LED. Jak już wspomniałem, głównymi winowajcami są tutaj niekompatybilność żarówki LED ze ściemniaczem (żarówka nie jest ściemnialna), nieprawidłowa kalibracja ściemniacza (np. źle ustawiony minimalny próg jasności) lub niewłaściwy tryb pracy ściemniacza dla danego typu oświetlenia.

Zanim zaczniesz szukać głębszych przyczyn, sprawdź, czy używana żarówka LED jest faktycznie ściemnialna i czy jej specyfikacja odpowiada możliwościom danego modelu ściemniacza Legrand. Często wystarczy wymienić problematyczną żarówkę na inną, sprawdzoną "dimmable", aby problem zniknął. To najprostsze rozwiązanie, które często przynosi natychmiastowy efekt.

Wiele ściemniaczy, zwłaszcza tych bardziej zaawansowanych, posiada różne tryby pracy, np. pojemnościowy (dla obciążeń pojemnościowych, jak większość LED) lub indukcyjny (dla obciążeń indukcyjnych, jak transformatory toroidalne). Zmiana trybu pracy, zgodnie z instrukcją ściemniacza, może pomóc w eliminacji problemów z migotaniem. To trochę jak dopasowanie klucza do zamka odpowiedni tryb zapewnia płynne działanie.

Innym problemem, który czasem się pojawia, jest buczenie ściemniacza lub samej lampy. Może to być sygnał niekompatybilności ściemniacza z transformatorem (w przypadku oświetlenia niskonapięciowego, np. halogenów 12V) lub z samą żarówką LED. Jeśli buczenie jest głośne i uporczywe, spróbuj zmienić tryb pracy ściemniacza. Jeśli to nie pomoże, być może konieczna będzie wymiana transformatora na model kompatybilny ze ściemnianiem lub zastosowanie innego typu ściemniacza.

Gdy oświetlenie nie włącza się lub nie ściemnia, warto przejść przez poniższą listę kontrolną:

1. Sprawdź zasilanie: Upewnij się, że bezpiecznik jest włączony i prąd dociera do puszki.
2. Zweryfikuj poprawność podłączenia przewodów: Czy przewody są solidnie zamocowane w zaciskach? Czy "L" i "strzałka" są podłączone prawidłowo?
3. Sprawdź żarówkę: Czy żarówka jest sprawna? Czy jest ściemnialna? Spróbuj podłączyć inną żarówkę.
4. Kalibracja: Czy ściemniacz został prawidłowo skalibrowany dla podłączonego obciążenia LED?
5. Tryb pracy: Czy ściemniacz pracuje w odpowiednim trybie dla Twojego typu oświetlenia?
6. Uszkodzenie ściemniacza: W ostateczności, jeśli wszystkie inne kroki zawiodły, możliwe jest uszkodzenie samego ściemniacza.

Czasami zdarza się, że światło nie gaśnie całkowicie, nawet po wyłączeniu ściemniacza, delikatnie się żarzy. To typowy problem w instalacjach LED o bardzo niskim poborze mocy. Może wynikać z błędów w podłączeniu (np. brak przewodu neutralnego, jeśli ściemniacz go wymaga) lub z tzw. prądów upływu. W takich sytuacjach często konieczne jest zastosowanie kompensatora, który "pochłania" te niewielkie prądy, umożliwiając całkowite wyłączenie światła. To mały, ale bardzo skuteczny element, który rozwiązuje ten irytujący problem.

Zaawansowane podłączenia: Ściemniacz Legrand w układzie schodowym

Sterowanie oświetleniem z dwóch lub więcej miejsc, czyli popularny układ schodowy (lub krzyżowy), to niezwykle wygodne rozwiązanie. Pozwala na włączenie lub wyłączenie światła zarówno na dole, jak i na górze schodów, co znacznie zwiększa komfort i bezpieczeństwo użytkowania. Jednak podłączenie ściemniacza w takim układzie jest nieco bardziej skomplikowane niż w przypadku pojedynczego włącznika.

W większości przypadków podłączenie ściemniacza w układzie schodowym wymaga specjalnego trybu pracy ściemniacza lub zastosowania dedykowanych rozwiązań. Nie można po prostu zastąpić jednego z łączników schodowych zwykłym ściemniaczem. Błędne podłączenie może objawiać się brakiem możliwości całkowitego wyłączenia światła, niemożnością ściemniania z jednego z punktów, a nawet uszkodzeniem urządzenia. Zawsze należy dokładnie zapoznać się z instrukcją ściemniacza, czy jest on przystosowany do pracy w układzie schodowym i w jaki sposób należy go podłączyć.

Na szczęście Legrand oferuje nowoczesne alternatywy, które znacznie upraszczają takie instalacje. Mówię tu o systemach bezprzewodowych, takich jak Legrand with Netatmo. W takim rozwiązaniu jeden element działa jako ściemniacz (podłączony do zasilania i lampy), a drugi jako bezprzewodowy łącznik schodowy, który komunikuje się ze ściemniaczem radiowo. To eliminuje potrzebę prowadzenia dodatkowych przewodów między łącznikami, co jest ogromną zaletą, zwłaszcza w istniejących instalacjach. Co więcej, te inteligentne systemy często umożliwiają sterowanie oświetleniem za pomocą aplikacji na smartfonie, głosem (np. przez asystentów Google czy Alexa) oraz tworzenie złożonych scenariuszy oświetleniowych. Warto jednak pamiętać, że niektóre z tych inteligentnych urządzeń mogą wymagać podłączenia przewodu neutralnego (N) do zasilania, co należy sprawdzić w specyfikacji produktu.

Przeczytaj również: Pojemność baterii (mAh, Wh): Oblicz, porównaj, wybierz świadomie!

Podsumowanie: Ciesz się idealnie ściemnionym światłem

Podłączenie ściemniacza Legrand to zadanie, które z odpowiednią wiedzą i ostrożnością możesz wykonać samodzielnie. Pamiętaj o kluczowych zasadach, a będziesz cieszyć się komfortem idealnie dopasowanego oświetlenia.

• Bezpieczeństwo przede wszystkim: Zawsze wyłączaj zasilanie przed rozpoczęciem prac.
• Kompatybilność: Upewnij się, że ściemniacz i żarówki LED są ze sobą kompatybilne.
• Prawidłowe podłączenie: Ściśle przestrzegaj schematów podłączeń, zwłaszcza przewodów fazowych (L i wyjście do lampy).
• Kalibracja: W przypadku LED, nie zapomnij o kalibracji ściemniacza.
• Rozwiązywanie problemów: W razie kłopotów, przejdź przez listę kontrolną i sprawdź kompatybilność oraz tryb pracy.

Chociaż wiele problemów można rozwiązać samodzielnie, są sytuacje, w których warto wezwać profesjonalnego elektryka. Jeśli brakuje Ci pewności co do własnych umiejętności, napotykasz złożone problemy techniczne, których nie potrafisz zdiagnozować, lub planujesz zaawansowane instalacje (np. rozbudowane systemy inteligentnego domu), nie wahaj się poprosić o pomoc specjalistę. Bezpieczeństwo i prawidłowe funkcjonowanie instalacji elektrycznej są najważniejsze.
