Najważniejsze fakty o prostowniku mostkowym
- Mostek Graetza zamienia napięcie przemienne na jednokierunkowe, wykorzystując obie połówki sinusoidy.
- W każdej chwili przewodzą tylko dwie diody, więc na wyjściu pojawia się spadek napięcia na dwóch złączach.
- Przy sieci 50 Hz tętnienia po prostowaniu mają zwykle 100 Hz.
- To rozwiązanie jest popularne, bo nie wymaga transformatora z odczepem środkowym i dobrze współpracuje z filtrem kondensatorowym.
- Przy niskich napięciach i dużych prądach trzeba uważać na straty mocy oraz nagrzewanie elementów.
Jak działa prostowanie pełnookresowe

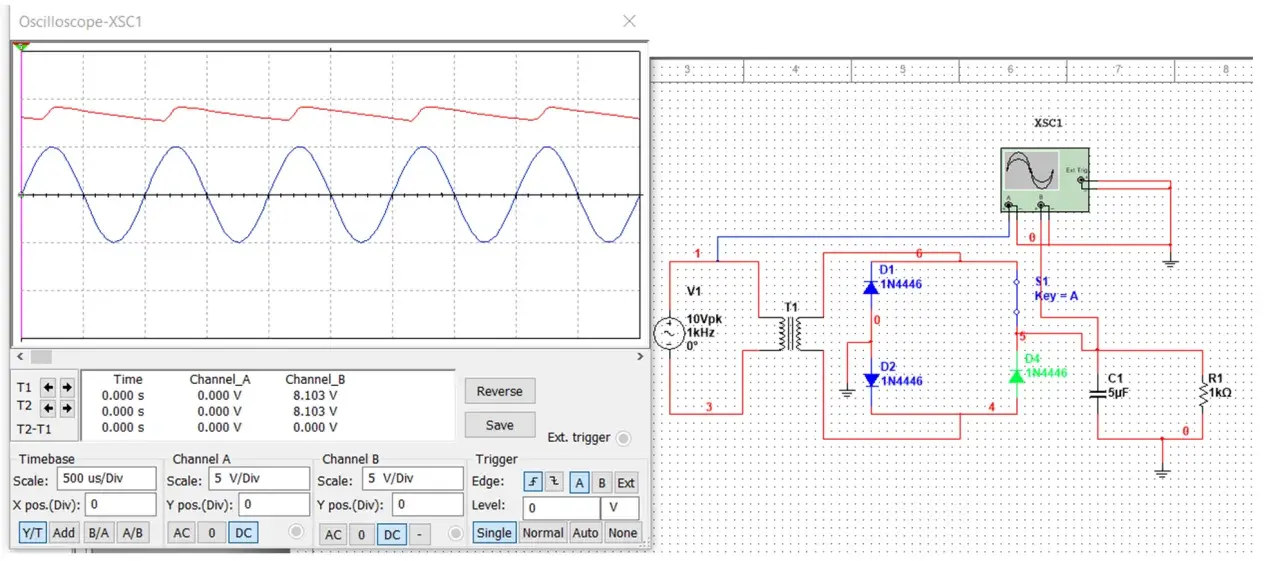

Idea jest prosta, ale bardzo elegancka. W dodatniej połówce napięcia przewodzi jedna para diod, a w ujemnej druga, dzięki czemu prąd przez obciążenie płynie zawsze w tym samym kierunku. Na wyjściu nie dostajemy jeszcze idealnego napięcia stałego, tylko przebieg jednokierunkowy o pulsującym charakterze, czyli taki, który dopiero trzeba wygładzić filtrem.To właśnie dlatego układ Graetza jest tak praktyczny: wykorzystuje obie połówki sinusoidy, a nie tylko jedną. Przy częstotliwości sieci 50 Hz oznacza to, że „grzbiety” na wyjściu pojawiają się z częstotliwością 100 Hz, więc kondensator filtrujący ma łatwiejsze zadanie niż w prostowniku jednopołówkowym. Im większe obciążenie, tym bardziej widać, że bez filtracji napięcie nadal faluje, a nie jest gładkie. To prowadzi do pytania, jak taki układ wygląda w praktyce i z czego naprawdę się składa.
Z czego składa się układ i jak czytać schemat
W klasycznej wersji potrzebne są cztery diody połączone tak, by tworzyły „mostek”. Dwa zaciski są wejściem dla napięcia przemiennego, zwykle oznaczonymi symbolem ~, a dwa kolejne to wyjście dodatnie i ujemne. W gotowych mostkach prostowniczych producent wyprowadza te oznaczenia wprost na obudowie, co upraszcza montaż i zmniejsza ryzyko pomyłki.
Jeśli patrzę na schemat, zwracam uwagę na jedną rzecz: prąd w obciążeniu musi mieć zawsze ten sam zwrot, nawet wtedy, gdy napięcie na wejściu zmienia biegunowość. W praktyce dwie diody są włączone szeregowo w torze przewodzenia, więc przy projektowaniu trzeba brać pod uwagę ich łączny spadek napięcia oraz wydzielane ciepło. W małych układach wystarczą pojedyncze diody, ale w zasilaczach sieciowych częściej stosuje się gotowe mostki w jednej obudowie, bo lepiej znoszą prąd i łatwiej je zamocować termicznie.
Taki schemat jest prosty, ale jego przewaga nie polega wyłącznie na liczbie elementów. Największa zaleta ujawnia się dopiero wtedy, gdy porówna się go z innymi sposobami prostowania.
Dlaczego ten układ tak dobrze sprawdza się w zasilaczach
Najkrócej mówiąc, to kompromis, który w większości zastosowań wypada bardzo dobrze. Prostownik mostkowy nie wymaga transformatora z odczepem środkowym, a jednocześnie daje lepsze wykorzystanie energii niż prostownik jednopołówkowy. Dzięki temu jest naturalnym wyborem w klasycznych zasilaczach transformatorowych, ładowarkach i wielu modułach wejściowych w elektronice użytkowej.
Jest też jednak druga strona medalu. Ponieważ w torze przewodzenia zawsze znajdują się dwie diody, układ traci więcej napięcia niż rozwiązanie z jedną diodą i odczepem środkowym. Przy diodach krzemowych spadek rzędu około 0,6–1,0 V na element nie jest niczym nadzwyczajnym, więc w praktyce robi się z tego wyraźna strata. Dla niskonapięciowych projektów, zwłaszcza przy dużym prądzie, to potrafi mieć większe znaczenie niż sama prostota układu.
Warto to policzyć orientacyjnie. Jeśli z transformatora dostajesz 12 V AC, to po wyprostowaniu i filtracji napięcie bez obciążenia może zbliżać się do około 15–16 V minus spadki na diodach, ale pod obciążeniem spadnie niżej. To nie jest „błąd” układu, tylko jego normalna fizyka. Właśnie dlatego przed wyborem rozwiązania dobrze jest porównać je z alternatywami.
Mostek, odczep środkowy czy pojedyncza dioda
W praktyce najczęściej wybiera się między trzema prostymi topologiami. Każda ma sens, ale w innej sytuacji. Poniższe zestawienie pokazuje, dlaczego prostownik mostkowy tak często wygrywa w realnych projektach.
| Układ | Zalety | Ograniczenia | Typowe zastosowanie |
|---|---|---|---|
| Mostkowy | Nie wymaga odczepu środkowego, wykorzystuje obie połówki sinusoidy, łatwo dostępny jako gotowy moduł | Spadek napięcia na dwóch diodach, większe straty cieplne | Zasilacze ogólnego przeznaczenia, ładowarki, moduły wejściowe |
| Z odczepem środkowym | Mniej strat na diodach, bo przewodzą tylko dwie w całym układzie, a nie cztery w mostku | Wymaga specjalnego transformatora z dzielonym wtórnym uzwojeniem | Starsze konstrukcje, układy o większej dbałości o spadek napięcia |
| Jednopołówkowy | Najprostszy i najtańszy | Duże tętnienia, słabe wykorzystanie źródła, mniejsza wydajność | Bardzo proste układy, małe obciążenia, zastosowania pomocnicze |
Jeżeli liczy się prostota montażu i przewidywalność, mostek zwykle wygrywa. Jeśli natomiast każdy volt ma znaczenie, można rozważyć alternatywy, ale wtedy rosną wymagania wobec transformatora albo całego źródła zasilania. Gdy już wiadomo, dlaczego ten kompromis jest tak popularny, trzeba jeszcze dobrać elementy tak, by układ nie przegrzał się w praktyce.
Jak dobrać diody i mostek do konkretnego projektu
Tu najczęściej popełnia się błędy. Wielu początkujących patrzy tylko na prąd obciążenia, a to za mało. Przy prostowaniu z kondensatorem filtrującym prąd płynie impulsowo, więc prąd szczytowy bywa znacznie wyższy niż prąd średni pobierany przez urządzenie. Dlatego elementy trzeba dobierać z zapasem, a nie „na styk”.
Napięcie wsteczne
Każda dioda musi wytrzymać napięcie wsteczne, które pojawia się w chwili, gdy nie przewodzi. W praktyce zostawiam wyraźny margines, zwłaszcza w układach z transformatorem sieciowym i dużymi skokami przy włączaniu. W prostych projektach ma to małe znaczenie tylko pozornie, bo uszkodzenie jednej diody zwykle psuje cały mostek.
Prąd i ciepło
Drugim kryterium jest prąd. Jeśli wyjście ma zasilać 2 A, nie zakładam bezrefleksyjnie, że mostek 2 A wystarczy idealnie w każdych warunkach. Doliczam temperaturę pracy, chłodzenie i charakter obciążenia. Straty można oszacować bardzo prosto: przy dwóch diodach i łącznym spadku około 1,4 V zysk termiczny nie jest darmowy. Dla 2 A robi się z tego mniej więcej 2,8 W ciepła, które trzeba rozproszyć.
Przeczytaj również: Termopady - Jak wybrać, by chłodziły, a nie szkodziły?
Kondensator filtrujący
Im większy kondensator, tym mniejsze tętnienia, ale tym większy prąd ładowania w krótkich impulsach. To oznacza większe obciążenie diod i transformatora. Zbyt duży kondensator w małym zasilaczu nie zawsze pomaga, bo zamiast „ładniejszego” napięcia dostajesz wyższe szczyty prądu i większe nagrzewanie elementów. W praktyce dobór kondensatora zawsze warto łączyć z oceną obciążenia, a nie robić go osobno.
W projektach niskonapięciowych, gdzie każdy spadek ma znaczenie, rozważam czasem diody Schottky’ego, bo mają mniejszy spadek przewodzenia. Trzeba jednak pamiętać, że zwykle mają gorsze parametry napięcia wstecznego i większy prąd upływu. To nie jest uniwersalna poprawka, tylko świadomy wybór pod konkretne warunki.
Typowe błędy, które psują działanie prostownika
- Zbyt mały zapas napięcia diod - układ może działać chwilowo poprawnie, a potem uszkodzić się przy przepięciu albo starcie zasilania.
- Ignorowanie prądu szczytowego - szczególnie przy dużym kondensatorze filtrującym i obciążeniu impulsowym.
- Brak odprowadzania ciepła - mostek w plastikowej obudowie bez miejsca na oddanie ciepła potrafi mocno stracić sprawność.
-
Mylenie zacisków - pomyłka między
~,+i-zdarza się częściej, niż się wydaje, i zwykle kończy się uszkodzeniem kolejnego stopnia. - Oczekiwanie idealnego DC bez filtra - sam mostek prostuje, ale nie wygładza napięcia.
- Pomijanie spadku napięcia na dwóch diodach - w zasilaczach niskonapięciowych to błąd, który od razu widać na wyjściu.
Najwięcej problemów bierze się nie z samego schematu, tylko z założenia, że „to tylko cztery diody”. W praktyce to nadal pełnoprawny element toru zasilania i trzeba go traktować jak część odpowiedzialną za temperaturę, zapas napięcia oraz realny margines prądowy. To już prowadzi do końcowego, bardziej praktycznego spojrzenia: co warto sprawdzić przed pierwszym uruchomieniem.
Na co patrzę przed pierwszym uruchomieniem układu z prostownikiem mostkowym
- Sprawdzam, czy napięcie wtórne transformatora po wyprostowaniu nie przekroczy dopuszczalnego poziomu dla dalszej części układu.
- Porównuję prąd znamionowy mostka z prądem obciążenia, ale z zapasem na impulsy ładowania kondensatora.
- Oglądam prowadzenie ścieżek i miejsce montażu, bo nawet dobry mostek może pracować źle, jeśli nie ma gdzie oddać ciepła.
- Weryfikuję polaryzację kondensatora filtrującego, bo tu błąd kończy się szybciej niż w wielu innych fragmentach zasilacza.
- Jeśli projekt ma zasilać elektronikę wrażliwą na tętnienia, planuję filtrację już na etapie doboru prostownika, a nie dopiero po złożeniu całości.
Jeżeli połączysz sensowny zapas napięcia, rozsądny margines prądowy i poprawnie dobraną filtrację, ten układ działa długo, stabilnie i bez zbędnych niespodzianek. W elektronice właśnie o to chodzi najczęściej: nie o skomplikowanie schematu, tylko o to, by prosty element toru zasilania nie stał się najsłabszym punktem całego urządzenia.
