W elektronice dBm pojawia się wszędzie tam, gdzie trzeba opisać moc sygnału w sposób wygodny dla inżyniera: w torach RF, przy pomiarach nadajników, w Wi‑Fi, Bluetooth czy aparaturze laboratoryjnej. Ta skala bywa myląca na początku, bo wygląda jak zwykły skrót, a w praktyce oznacza poziom mocy odniesiony do 1 mW. Pokażę, jak czytać takie wartości, jak szybko przeliczać je na waty oraz na co uważać, żeby nie pomylić mocy z napięciem albo z samym wzmocnieniem.
Najważniejsze informacje w skrócie
- 0 oznacza 1 mW, a każda zmiana jest liczona logarytmicznie, nie liniowo.
- +10 jednostek to około 10 razy większa moc, a +3 to mniej więcej podwojenie.
- Wartości ujemne są normalne i po prostu oznaczają moc mniejszą niż 1 mW.
- Ta skala jest szczególnie przydatna w radiotechnice, telekomunikacji, światłowodach i pomiarach laboratoryjnych.
- Sam wynik bez informacji o impedancji, pasmie i punkcie pomiaru może być mylący.
- Największą wartość daje wtedy, gdy porównujesz cały tor sygnałowy, a nie pojedynczą liczbę wyrwaną z kontekstu.
Co oznacza poziom odniesiony do 1 mW
To nie jest kolejna „umowna” jednostka bez znaczenia, tylko wygodny zapis mocy w skali logarytmicznej. Dzięki temu bardzo małe i bardzo duże wartości da się porównać bez ciągłego przesuwania przecinków. 0 na tej skali oznacza 1 mW, dodatnie liczby mówią o mocy większej, a ujemne o mocy mniejszej.
Wzór jest prosty: L = 10 × log10(P / 1 mW), gdzie P to moc w miliwatach. Jeśli potrzebujesz szybkiego odczytu, zapamiętaj trzy punkty orientacyjne: 0 to 1 mW, 10 to 10 mW, a 20 to 100 mW. W praktyce ta logika jest znacznie użyteczniejsza niż patrzenie wyłącznie na waty, bo w torach radiowych często operuje się różnicami rzędu kilku lub kilkunastu jednostek.
Właśnie dlatego ta skala dobrze sprawdza się tam, gdzie sygnał przechodzi przez wiele elementów po drodze: wzmacniacz, kabel, złącze, filtr, antenę. Gdy już wiadomo, co oznacza zapis, najłatwiej przejść do kilku wartości, które powtarzają się najczęściej.

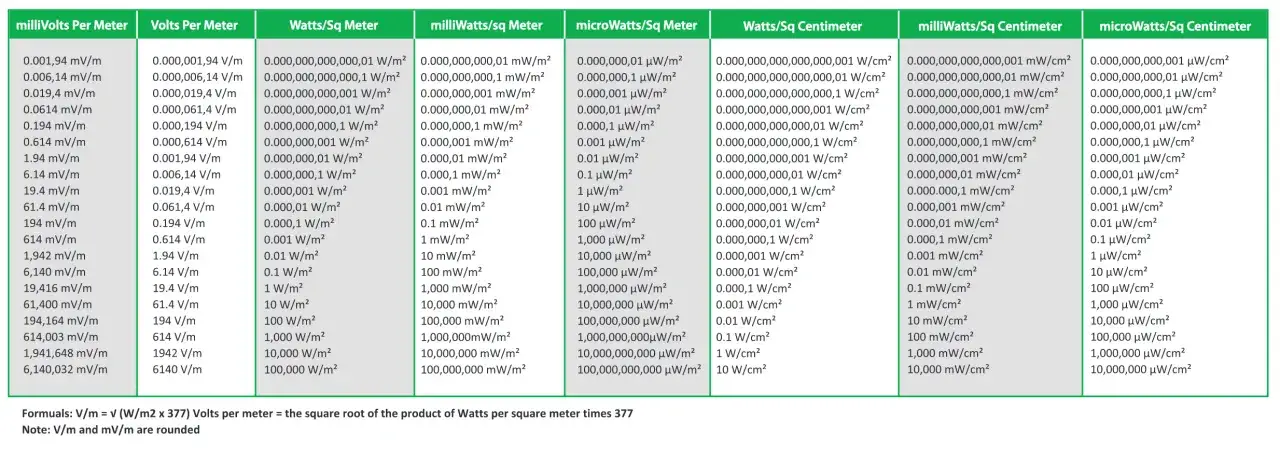

Jak przeliczać dBm na waty i miliwaty
Najwygodniejsza zasada brzmi tak: P [mW] = 10^(L/10). Oznacza to, że 3 jednostki więcej to w przybliżeniu dwa razy większa moc, 10 jednostek więcej to dziesięć razy, a 20 jednostek więcej to sto razy. Ta reguła pozwala szybko ocenić, czy sygnał po wzmocnieniu albo tłumieniu nadal mieści się w zakładanym zakresie.
| Wartość | Moc | Szybka interpretacja |
|---|---|---|
| 0 | 1 mW | Punkt odniesienia |
| -10 | 0,1 mW | Sygnał bardzo słaby |
| -3 | 0,5 mW | Około połowy mocy |
| 3 | 2 mW | Około dwa razy więcej |
| 10 | 10 mW | Dziesięć razy więcej |
| 20 | 100 mW | Moc spotykana w małych nadajnikach |
| 30 | 1 W | Poziom już wyraźnie nadawczy lub laboratoryjny |
Jeśli potrzebujesz przeliczyć w drugą stronę, użyj tego samego wzoru w odwrotnej formie: L = 10 × log10(P [mW]). Najwięcej pomyłek bierze się z intuicji liniowej. 3 jednostki to nie „trzy razy więcej”, tylko około dwa razy większa moc; 10 to dziesięć razy, a 20 to sto razy. To drobna różnica w zapisie, ale ogromna różnica w praktyce pomiarowej.
Tyle wystarczy, żeby czytać liczby. Teraz ważniejsze pytanie brzmi: gdzie ta skala faktycznie ma znaczenie.
Gdzie ta skala naprawdę się przydaje w elektronice
Najczęściej spotykam ją w technice radiowej, bo tam bilans mocy jest podstawą całego projektu. W nadajniku sprawdzasz, ile mocy wychodzi z toru nadawczego, po drodze odejmujesz straty na kablu i złączach, a na końcu oceniasz, co trafia do odbiornika. Bilans łącza to po prostu suma wszystkich zysków i strat sygnału między nadajnikiem a odbiornikiem.
| Obszar | Po co używa się tej skali | Co z niej wyczytasz |
|---|---|---|
| Wi‑Fi i Bluetooth | Ocena nadajnika, zasięgu i tłumienia toru | Czy sygnał po drodze nie spada zbyt mocno |
| Laboratorium RF | Ustawianie generatora, tłumików i analizatora | Poziom sygnału, szum, zakłócenia, harmoniczne |
| Światłowody | Budżet mocy optycznej | Straty na odcinkach i zapas na całe łącze |
| Systemy antenowe | Porównanie sygnałów w torze nadawczym i odbiorczym | Czy zysk anteny i straty kabla dają sensowny wynik |
W praktyce ta jednostka pomaga też ocenić, czy wzmacniacz ma jeszcze zapas liniowości. Jeśli trzeba go stale pchać blisko górnej granicy, rośnie zniekształcenie i jakość sygnału zaczyna spadać, choć sama liczba mocy może wyglądać dobrze. Skoro widać, gdzie skala pracuje, łatwo też zrozumieć, z czym bywa mylona.
Czym różni się od dB i dBW
Najprostsza różnica jest taka: dB to porównanie, a poziom odniesiony do 1 mW to konkretna wartość mocy. Gdy piszesz, że coś ma 6 dB zysku, mówisz wyłącznie o zmianie względem czegoś innego. Gdy podajesz wartość w tej skali mocy, masz już absolutny punkt odniesienia.
| Zapis | Znaczenie | Kiedy używać |
|---|---|---|
| dB | Różnica lub stosunek między dwoma sygnałami | Porównywanie wzmocnienia, tłumienia i strat |
| Poziom względem 1 mW | Absolutna moc sygnału | RF, odbiorniki, nadajniki, pomiary laboratoryjne |
| dBW | Odniesienie do 1 W | Większe moce, np. w nadajnikach i wzmacniaczach |
Warto pamiętać jeszcze o jednej rzeczy: ta sama moc nie mówi od razu, jakie będzie napięcie, bo to zależy od impedancji. 1 mW w 50 Ω daje około 224 mV RMS, a w 600 Ω około 775 mV RMS. To dobry przykład na to, że przy tej samej mocy różne układy elektryczne mogą wyglądać zupełnie inaczej na oscyloskopie.
Właśnie dlatego przy pomiarach trzeba patrzeć nie tylko na liczbę, ale też na warunki jej wyznaczenia.
Jak czytać wyniki pomiarów bez kosztownych błędów
Tu najczęściej pojawiają się trzy pomyłki. Po pierwsze, ktoś porównuje liczby z różnych punktów toru, jakby pochodziły z tego samego miejsca. Po drugie, myli moc z napięciem i zakłada, że jedna wartość wystarczy bez informacji o impedancji. Po trzecie, ignoruje szerokość pasma pomiaru, przez co wynik wygląda lepiej albo gorzej, niż jest w rzeczywistości.
- Sprawdź impedancję - 50 Ω i 75 Ω dadzą inne napięcia dla tej samej mocy.
- Sprawdź punkt pomiaru - to, co jest na wyjściu wzmacniacza, nie musi odpowiadać temu, co dociera do anteny.
- Sprawdź tryb odczytu - średnia, szczyt i wartość chwilowa potrafią się mocno różnić.
- Sprawdź pasmo - analizator z inną szerokością RBW pokaże inną energię szumu i zakłóceń.
- Nie traktuj wartości ujemnych jak problemu - w tej skali są normalne i bardzo częste.
Dlatego na końcu najważniejsza nie jest pojedyncza wartość, lecz komplet danych, z którym ją czytasz.
Co warto zapisać razem z wartością, żeby nie wprowadzać w błąd
Jeśli mam zostawić jedną praktyczną radę, to taką: sama liczba bez kontekstu bywa półprawdą. W dokumentacji, notatkach z pomiaru i opisach sprzętu warto zawsze dopisać trzy rzeczy: punkt pomiaru, impedancję oraz szerokość pasma albo sposób uśredniania.
- punkt pomiaru: wyjście nadajnika, wejście odbiornika, antena, kabel, filtr;
- impedancja: najczęściej 50 Ω albo 75 Ω;
- warunki odczytu: średnia, szczyt, impuls, szerokość pasma, czas integracji.
Dopiero taki komplet pozwala porównać wyniki sensownie, bez zgadywania, co autor miał na myśli. Jeśli trzymasz się tej zasady, ta skala staje się bardzo praktycznym narzędziem, a nie tylko technicznym skrótem w specyfikacji.
