Regulator napięcia odpowiada za stabilne zasilanie układu, więc gdy zaczyna pracować źle, objawy potrafią być bardzo mylące: losowe restarty, grzanie się obudowy, spadki napięcia albo poprawna praca tylko bez obciążenia. W tym tekście pokazuję, jak sprawdzić regulator napięcia w praktyce, czym mierzyć, gdzie przyłożyć sondy i jak odróżnić realną usterkę od błędu pomiaru. Trzymam się podejścia, które sprawdza się w elektronice użytkowej, zasilaczach i prostych modułach na płytce.
Najważniejsze rzeczy do sprawdzenia przed uznaniem regulatora za uszkodzony
- Najpierw rozpoznaj typ układu, bo regulator liniowy, LDO i przetwornica impulsowa testuje się inaczej.
- Mierz napięcie wejściowe i wyjściowe pod obciążeniem, bo pomiar bez obciążenia bywa zwodniczy.
- Porównaj wynik z notą katalogową, zwłaszcza z tolerancją, dropoutem, zakresem prądu i pinem EN lub FB.
- Nie ignoruj ripple i temperatury, bo multimetr nie pokaże wszystkiego, co dzieje się w przetwornicy.
- Nie wymieniaj układu w ciemno, dopóki nie wykluczysz zwarcia, wadliwego kondensatora albo problemu w sprzężeniu zwrotnym.
Najpierw rozpoznaj typ regulatora
W praktyce zaczynam od jednej rzeczy: ustalam, z jakim regulatorem mam do czynienia. Inaczej testuje się układ liniowy, inaczej LDO, a jeszcze inaczej przetwornicę buck albo boost. To ważne, bo ten sam wynik na multimetrze może oznaczać coś zupełnie innego w zależności od topologii.
| Typ regulatora | Co sprawdzam | Najczęstsza pułapka |
|---|---|---|
| Linear / LDO | Czy wejście ma odpowiedni zapas względem wyjścia i czy układ nie przegrzewa się | Zbyt mały zapas napięcia albo przeciążenie, które wygląda jak awaria regulatora |
| Buck | Stabilność napięcia, prąd, ripple i zachowanie pod obciążeniem | Ładny odczyt z multimetru mimo dużych tętnień i chwilowych zapadów |
| Boost | Czy potrafi utrzymać wyższe Vout przy spadającym Vin | Wynik bez obciążenia wygląda dobrze, a po dołączeniu odbiornika wszystko siada |
| Regulator regulowany | Pin FB, dzielnik rezystorowy i napięcie odniesienia | Winny bywa rezystor lub lut, a nie sam scalak |
Jeżeli od razu wiem, z jakim układem pracuję, łatwiej mi dobrać sposób pomiaru i nie szukać usterki tam, gdzie jej nie ma. Gdy typ regulatora jest jasny, przechodzę do przygotowania sensownego pomiaru.
Przygotuj pomiar, który coś naprawdę pokaże
Do podstawowej diagnozy wystarczy multimetr, ale w praktyce dobrze mieć też zasilacz laboratoryjny z ograniczeniem prądu i proste obciążenie testowe. W przetwornicach impulsowych bardzo pomaga oscyloskop, bo sam pomiar DC nie pokaże tętnień ani krótkich zaników napięcia. Ja zawsze ustawiam się tak, żeby mierzyć możliwie blisko pinów regulatora, a nie na końcu długiego przewodu, bo spadki na ścieżkach potrafią zepsuć obraz sytuacji.
- Multimetr cyfrowy - do odczytu napięcia wejściowego, wyjściowego i podstawowej kontroli ciągłości.
- Zasilacz laboratoryjny - do podania stabilnego wejścia i ograniczenia prądu podczas testu.
- Obciążenie - rezystor mocy albo elektroniczne obciążenie, żeby sprawdzić zachowanie pod prądem.
- Oscyloskop - do oceny ripple, zakłóceń i krótkich zapadów napięcia.
- Nota katalogowa - do porównania tolerancji, dropoutu, pinu EN, zakresu prądu i warunków pracy.
Warto też pamiętać o bezpieczeństwie: jeśli układ jest w zasilaczu sieciowym albo sprzęcie z dużymi kondensatorami, najpierw odłączam zasilanie i rozładowuję elementy magazynujące energię. Sama ostrożność oszczędza więcej czasu niż późniejsze szukanie kolejnej usterki. Mając przygotowany zestaw, można przejść do konkretnego testu.
Zmierz regulator krok po kroku
Tu zaczyna się właściwa diagnoza. Najpierw sprawdzam, czy na wejściu regulatora w ogóle pojawia się poprawne napięcie. Potem mierzę wyjście bez obciążenia, a następnie pod obciążeniem, bo dopiero porównanie tych dwóch stanów pokazuje, czy układ naprawdę reguluje.

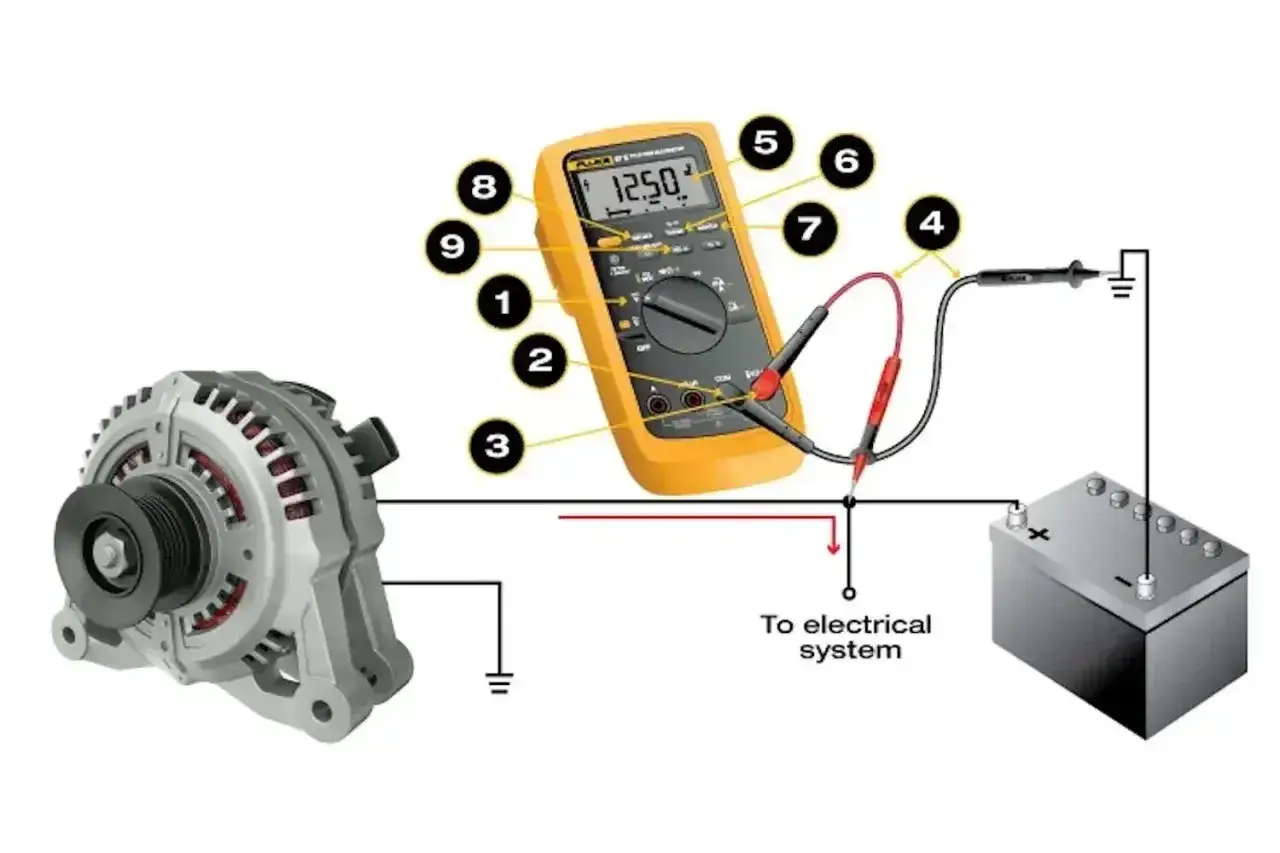

- Ustaw multimetr na pomiar napięcia stałego i zmierz Vin oraz Vout na najbliższych punktach pomiarowych przy układzie.
- Porównaj Vin z wymaganiami układu. W regulatorze liniowym i LDO musi być odpowiedni zapas między wejściem a wyjściem, czyli dropout - minimalna różnica, przy której układ nadal utrzymuje regulację.
- Sprawdź wyjście bez obciążenia, ale traktuj ten wynik tylko jako punkt odniesienia, nie jako ostateczny dowód sprawności.
- Dołącz obciążenie i zobacz, czy napięcie nie spada wyraźnie poniżej wartości znamionowej.
- Zostaw układ na kilka minut, bo część usterek wychodzi dopiero po rozgrzaniu i wejściu w ograniczenie termiczne.
Pomiar wejścia i wyjścia
Na tym etapie interesuje mnie przede wszystkim stabilność. Jeśli napięcie wejściowe siada już na samej linii zasilającej, problem może leżeć przed regulatorem, a nie w nim. Jeśli wejście jest poprawne, a wyjście mocno odstaje od oczekiwanej wartości, zaczynam podejrzewać sam układ albo elementy wokół niego.Przeczytaj również: Moc znamionowa - Jak czytać parametry sprzętu i dobierać zasilacz?
Sprawdzenie pinu EN i sprzężenia zwrotnego
W wielu układach ważny jest pin EN, czyli wejście włączające. Gdy ma zły stan logiczny, regulator pozostaje wyłączony mimo poprawnego zasilania. W wersjach regulowanych sprawdzam też dzielnik rezystorowy i pin FB, czyli sprzężenie zwrotne. Uszkodzony rezystor, zimny lut albo przerwa na ścieżce potrafią dać objaw identyczny jak awaria scalaka.
Jeżeli z samego multimetru wynika, że napięcie jest tylko „prawie dobre”, nie zadowalam się tym wynikiem. W elektronice „prawie” często oznacza, że układ działa przypadkowo, a nie poprawnie. Dlatego kolejny krok to obciążenie i kontrola jakości zasilania.
Sprawdź zachowanie pod obciążeniem
To najważniejszy etap, gdy chcę oddzielić układ naprawdę sprawny od takiego, który działa tylko na pusto. Dwa pojęcia, które warto znać, to line regulation i load regulation. Pierwsze opisuje, jak bardzo wyjście zmienia się przy zmianie napięcia wejściowego, a drugie pokazuje, co dzieje się z wyjściem, gdy rośnie albo maleje obciążenie.
W praktyce ustawiam kilka punktów testowych, na przykład małe, średnie i pełne obciążenie, zamiast opierać się na jednym odczycie. Jeśli mam dokumentację producenta, porównuję wynik z zakresem dopuszczalnym dla konkretnego układu. Dla wielu popularnych regulatorów tolerancja wyjścia wynosi kilka procent, ale dokładną granicę zawsze bierze się z noty katalogowej, a nie z przyzwyczajenia.
Przy przetwornicach impulsowych multimetr pokazuje głównie średnią wartość napięcia. To za mało, jeśli chcę wiedzieć, czy zasilanie jest czyste. Wtedy podłączam oscyloskop i patrzę na ripple, czyli tętnienia na wyjściu. Ripple to małe wahania na napięciu stałym; w dobrym układzie są niskie, ale w uszkodzonym albo źle obciążonym potrafią być bardzo duże.
- Jeśli napięcie spada dopiero pod obciążeniem, sprawdzam zapas prądu, dropout i stan kondensatorów.
- Jeśli pojawiają się duże tętnienia, patrzę na kondensatory wyjściowe, dławik, diodę i sam układ pomiarowy.
- Jeśli napięcie „pływa” albo regulator cyklicznie się wyłącza, podejrzewam zabezpieczenie termiczne lub ograniczenie prądowe.
Do pomiaru ripple ważny jest sam sposób podłączenia sondy. Krótka masa i możliwie mała pętla pomiarowa robią ogromną różnicę, bo długi przewód masy potrafi wprowadzić własne zakłócenia i udawać problem regulatora. Gdy mam już wyniki z obciążeniem, mogę przejść do rozpoznania objawów, które najczęściej wskazują na konkretny rodzaj usterki.
Odczytaj objawy usterki bez zgadywania
W serwisie najbardziej cenię test, który daje jednoznaczną wskazówkę. Samo stwierdzenie „układ nie działa” niewiele mówi, ale zestaw objawów zwykle już tak. Poniżej zbieram te sygnały, które spotykam najczęściej.
| Objaw | Co to zwykle oznacza | Co sprawdzić najpierw |
|---|---|---|
| Brak napięcia na wyjściu mimo poprawnego wejścia | Wyłączony pin EN, zwarcie na wyjściu, przepalony układ albo aktywne zabezpieczenie | EN, obciążenie, bezpiecznik, pobór prądu i temperaturę |
| Napięcie jest dobre bez obciążenia, ale spada po dołączeniu odbiornika | Za mały zapas napięcia, przeciążenie lub słaby element wejściowy | Vin pod obciążeniem, prąd pobierany przez układ i stan kondensatorów |
| Wyjście działa tylko przez chwilę, potem zanika | Ochrona termiczna albo ograniczenie prądowe | Chłodzenie, prąd obciążenia, moc strat na regulatorze |
| Napięcie jest obecne, ale mocno zaszumione | Problem z ripple, filtracją lub pętlą sprzężenia zwrotnego | Oscyloskop, kondensatory, dławik, diodę i okolice FB |
Najgorszy błąd to uznanie regulatora za uszkodzony tylko dlatego, że napięcie wygląda dobrze przy jednym odczycie. Wystarczy chwilowe obciążenie, wzrost temperatury albo słaby kondensator, żeby obraz zmienił się całkowicie. Dlatego zanim wyjmę lutownicę, sprawdzam jeszcze, czy problem naprawdę siedzi w samym układzie.
Kiedy wymiana ma sens, a kiedy problem leży gdzie indziej
Z własnej praktyki wiem, że regulator często dostaje winę za cudze błędy. W rzeczywistości równie często zawodzi element wokół niego. W przetwornicach buck podejrzewam kondensatory wyjściowe, dławik, diodę lub tranzystor kluczujący. W regulatorach regulowanych sprawdzam rezystory w dzielniku i masę odniesienia. W układach liniowych oglądam, czy problemem nie jest po prostu zbyt mały zapas napięcia na wejściu.
- Kondensatory - wyschnięte albo o zbyt dużym ESR potrafią wywołać tętnienia, niestabilność i dziwne skoki napięcia.
- Dzielnik FB - uszkodzony rezystor zmienia napięcie wyjściowe, choć sam scalak nadal działa.
- Zwarcie na obciążeniu - regulator wygląda na spalony, a tak naprawdę walczy z uszkodzonym układem za nim.
- Przegrzewanie - jeśli układ ma za mało miejsca na odprowadzenie ciepła, wchodzi w zabezpieczenie mimo poprawnej elektryki.
Jeżeli po odłączeniu obciążenia regulator wraca do normy, winny bywa nie sam stabilizator, tylko to, co zasila. Jeżeli po wymianie kondensatora albo poprawieniu lutów napięcie się stabilizuje, nie ma sensu od razu zamawiać nowego scalaka. Dopiero gdy wszystkie elementy pomocnicze są sprawdzone, wymiana regulatora staje się logicznym krokiem.
Co jeszcze sprawdzam, zanim uznam układ za sprawny
Gdy pomiary wyglądają poprawnie, nie kończę diagnozy od razu. Zostawiam układ pod typowym obciążeniem na kilka minut i obserwuję, czy napięcie nie dryfuje oraz czy temperatura pozostaje rozsądna. Czasem regulator przechodzi test zimny, ale po rozgrzaniu zaczyna pracować na granicy możliwości i dopiero wtedy pokazuje prawdziwy problem.
- Sprawdzam napięcie po 5-10 minutach pracy, nie tylko tuż po uruchomieniu.
- Porównuję wynik przy małym, średnim i większym obciążeniu.
- Patrzę na temperaturę układu oraz elementów obok, zwłaszcza kondensatorów i dławika.
- Jeśli to przetwornica impulsowa, wracam do oscyloskopu i oceniam ripple przy rzeczywistym odbiorniku.
Takie domknięcie testu daje mi więcej niż sam pojedynczy pomiar: pokazuje, czy regulator jest naprawdę sprawny w warunkach, w jakich ma pracować na co dzień. Jeśli po tych krokach napięcia są stabilne, układ nie grzeje się przesadnie i nie wchodzi w ochronę, zwykle mogę uznać diagnozę za zamkniętą.
