Różnicówka bez uziemienia - Jak ją podłączyć i czy to bezpieczne?

Temat podłączenia różnicówki jednofazowej bez uziemienia wraca zwykle wtedy, gdy ktoś chce poprawić bezpieczeństwo starej instalacji bez pełnej wymiany okablowania. Ja patrzę na to tak: sam RCD może realnie ograniczyć ryzyko porażenia, ale nie zastępuje przewodu ochronnego ani poprawnie wykonanego uziemienia. W tym tekście rozbieram, kiedy taki montaż ma sens, kiedy jest tylko pozornym rozwiązaniem i jakie błędy najczęściej psują ochronę.

Czy różnicówka działa bez przewodu ochronnego

Tak, ale tylko częściowo i pod pewnymi warunkami. Wyłącznik różnicowoprądowy porównuje prąd wypływający przewodem fazowym z prądem wracającym przewodem neutralnym. Gdy różnica przekroczy próg zadziałania, najczęściej 30 mA w ochronie przeciwporażeniowej, aparat odłącza zasilanie. To oznacza, że do samego działania nie musi mieć przewodu PE, bo reaguje na bilans prądów, a nie na obecność uziemienia.

Problem zaczyna się później, bo RCD nie tworzy sztucznie bezpiecznej drogi dla prądu uszkodzeniowego. Jeśli metalowa obudowa urządzenia klasy I nie ma poprawnego połączenia ochronnego, to przy awarii może długo pozostawać pod napięciem. Różnicówka zadziała dopiero wtedy, gdy pojawi się realny upływ inną drogą, na przykład przez człowieka, wilgotną powierzchnię albo elementy instalacji. To nadal lepsze niż brak RCD, ale nie jest to pełna ochrona.

W praktyce pamiętam też o drugim ograniczeniu: RCD nie zastępuje zabezpieczenia nadprądowego. Zwarcie i przeciążenie mają zająć się bezpiecznik lub wyłącznik instalacyjny, a różnicówka pilnuje prądu upływu. Jeśli chcesz zrozumieć temat uczciwie, trzeba widzieć te dwie funkcje osobno. To prowadzi do najważniejszego pytania, czyli jaki układ instalacji naprawdę masz w domu.

Najpierw ustal, jaki układ masz w domu

W starych mieszkaniach i domach słowo „brak uziemienia” bywa używane bardzo luźno. Czasem chodzi o instalację dwuprzewodową TN-C, w której przewód PEN pełni jednocześnie funkcję ochronną i neutralną. Czasem o brak osobnego PE w gniazdach. A czasem o instalację, która po prostu wymaga modernizacji, bo ktoś próbuje ratować sytuację samą różnicówką.

W przewodniku Eaton temat jest opisany wprost: w sieci TN-C nie stosuje się RCD, a rozdział PEN musi być wykonany po stronie zasilania, przed wyłącznikiem. Ja właśnie od tego zaczynam ocenę każdej starej instalacji, bo bez tego łatwo pomylić pozorną poprawę z realnym bezpieczeństwem. Jeśli układ nie jest rozpoznany, żadna „prosta” wymiana aparatu nie daje uczciwej odpowiedzi. Następny krok to sprawdzenie, jak wygląda poprawny wariant montażu.

Jak wygląda poprawny wariant podłączenia

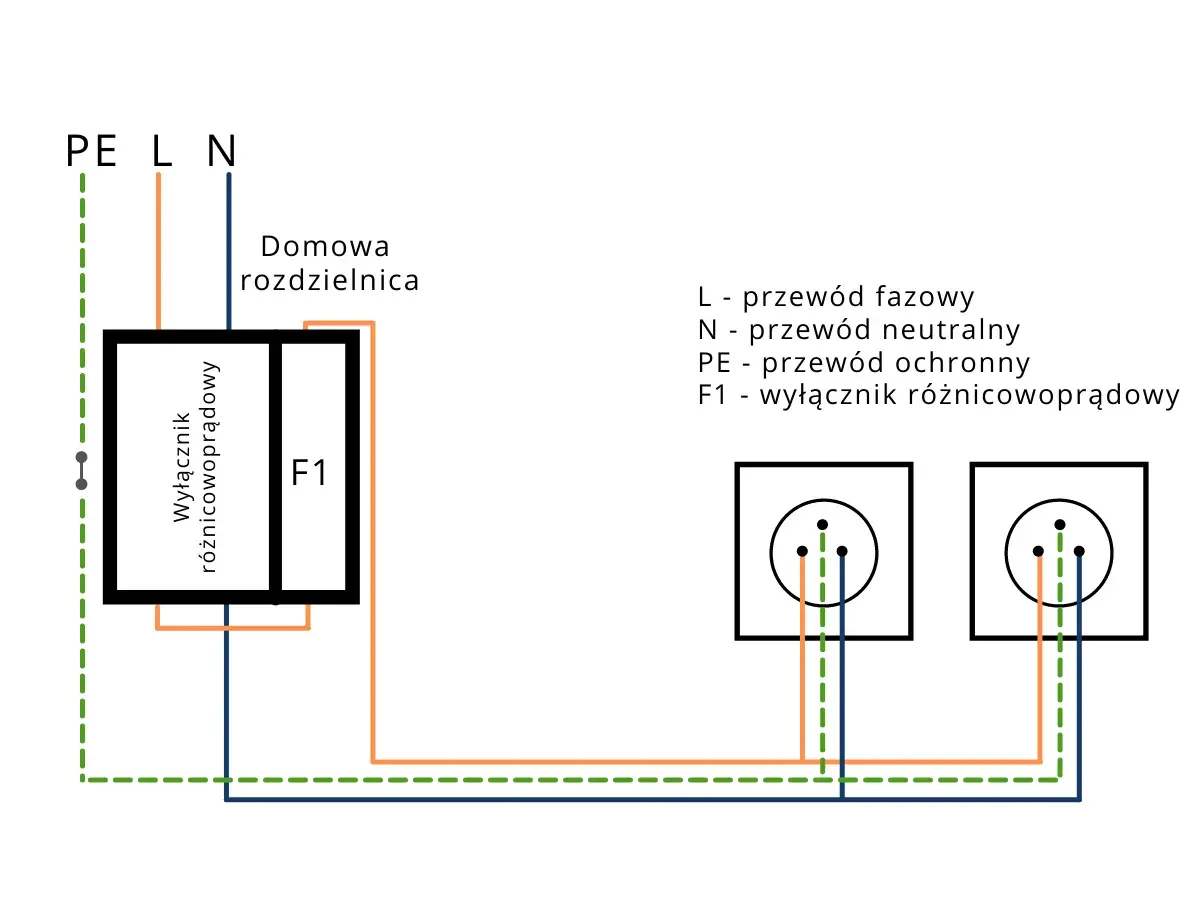

Jeżeli instalacja ma być doprowadzona do sensownego stanu, nie myślę o samej różnicówce, tylko o całym torze ochrony. W jednofazowym obwodzie przez wyłącznik prowadzi się przewód fazowy i neutralny, a przewód ochronny, jeśli istnieje, omija aparat i trafia na szynę PE. Za RCD nie wolno łączyć PE z N, bo taki mostek psuje logikę działania zabezpieczenia i może wywołać niepożądane zadziałania albo fałszywe poczucie bezpieczeństwa.

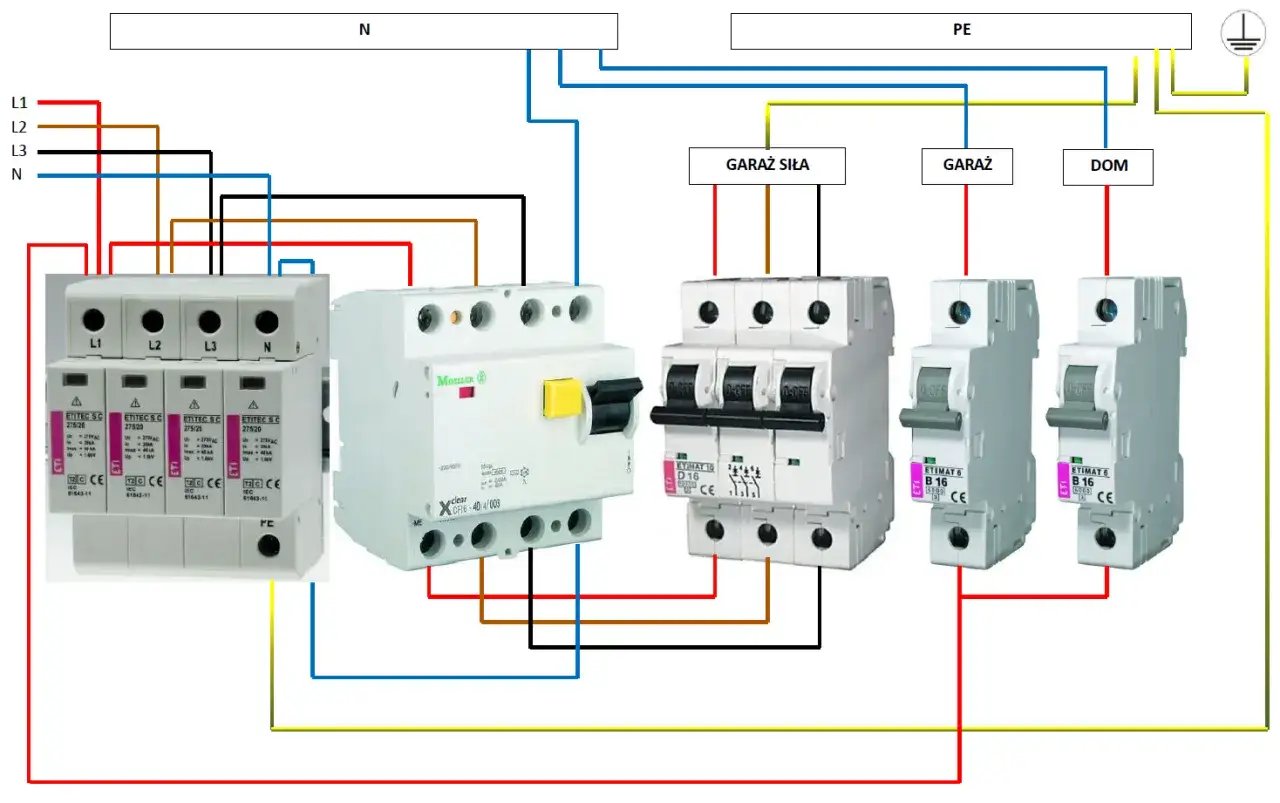

Najrozsądniej wygląda to tak: jeśli w instalacji był układ TN-C, najpierw wykonuje się rozdział PEN na PE i N, dopiero potem montuje się różnicówkę po stronie odbiorczej. W praktyce do domowych obwodów zwykle wybieram aparat 2-polowy o czułości 30 mA, a typ A jest dziś bezpieczniejszym wyborem niż AC w większości mieszkań i domów z elektroniką, zasilaczami i nowoczesnym AGD. W instrukcji technicznej Hager typ A jest właśnie opisywany jako właściwy dla standardowych obwodów z gniazdami, o ile nie pojawiają się nietypowe przebiegi prądu.

• Najpierw rozpoznaj układ sieci i sprawdź, czy w rozdzielnicy jest prawidłowy rozdział PEN.
• Potem dobierz aparat do obciążenia obwodu, a nie odwrotnie.
• W obwodzie jednofazowym prowadź przez RCD zarówno L, jak i N.
• Przewód PE ma pozostać oddzielny i nie może wracać przez tor neutralny za wyłącznikiem.
• Po montażu wykonaj test przyciskiem oraz pomiary ochronne.

Ja traktuję ten etap jak punkt krytyczny, bo to właśnie tutaj najczęściej wychodzą błędy montażowe. A skoro już o błędach mowa, warto zobaczyć, co w praktyce najczęściej psuje ochronę, nawet jeśli sam aparat jest dobry.

Najczęstsze błędy, które robią z różnicówki atrapę ochrony

Najgorszy scenariusz nie polega na tym, że RCD w ogóle nie da się zamontować. Gorszy jest ten, w którym ktoś montuje go „na oko”, a instalacja dalej działa pozornie poprawnie. Wtedy użytkownik ma poczucie, że dom jest bezpieczniejszy, choć w praktyce ryzyko wcale nie spadło tak, jak powinno.

• Mostkowanie N i PE za RCD - powoduje błędne działanie aparatu i może ukryć problem zamiast go rozwiązać.
• Montaż RCD w czystym TN-C - bez rozdziału PEN to zły kierunek, bo układ nie spełnia warunków poprawnej ochrony.
• Dobór typu AC do nowoczesnych odbiorników - przy elektronice, zasilaczach i niektórych urządzeniach AGD bezpieczniej zwykle wypada typ A.
• Brak testu po montażu - przycisk testowy trzeba sprawdzać regularnie, najlepiej raz w miesiącu.
• Mylenie ochrony przeciwporażeniowej z ochroną przeciwzwarciową - RCD nie zastępuje wyłącznika nadprądowego ani bezpiecznika.

Jest jeszcze jeden błąd, który widuję bardzo często: przekonanie, że jeśli różnicówka „nie wybija”, to wszystko jest w porządku. To nieprawda. Jeśli prąd upływu nie ma gdzie popłynąć, bo ktoś przypadkiem zamknął obwód inną drogą, albo jeśli uszkodzenie dotyczy przewodu, przez który płynie zarówno faza, jak i neutralny, aparat może nie zareagować tak, jak oczekuje laik. Dlatego sama obecność RCD nie zwalnia z myślenia o całym układzie ochrony. To prowadzi do najuczciwszej odpowiedzi: co zrobić, gdy instalacja jest stara i bez PE, ale chcesz realnie poprawić bezpieczeństwo.

Co zrobić, gdy chcesz naprawdę poprawić bezpieczeństwo starej instalacji

Jeżeli mam doradzić jedną rzecz, to jest nią modernizacja, a nie prowizorka. Sam montaż różnicówki w starym obwodzie dwuprzewodowym bywa krokiem w dobrą stronę, ale pełne bezpieczeństwo daje dopiero uporządkowanie całego układu. W praktyce oznacza to najczęściej wykonanie rozdziału PEN, dołożenie lub sprawdzenie uziemienia, zrobienie połączeń wyrównawczych i dopiero potem montaż RCD w odpowiednim miejscu rozdzielnicy.

1. Zleć ocenę instalacji elektrykowi z uprawnieniami i poproś o identyfikację układu sieci.
2. Sprawdź, czy da się bezpiecznie wykonać rozdział PEN na PE i N.
3. Jeśli instalacja tego wymaga, zaplanuj nowe obwody, zwłaszcza dla łazienki, kuchni i sprzętu o większym poborze.
4. Po zakończeniu prac wykonaj pomiary ciągłości PE, impedancji pętli zwarcia i czasu zadziałania RCD.
5. Ustal rytm okresowego testowania przyciskiem oraz przeglądów instalacji.

To podejście jest wolniejsze i droższe niż szybki montaż „na już”, ale daje wynik, który faktycznie zmniejsza ryzyko. Ja wolę takie rozwiązanie, bo w elektryce nie chodzi o to, żeby coś wyglądało na bezpieczne, tylko żeby było bezpieczne również w sytuacji awarii. Z tego wynika ostatnia rzecz, którą warto zapamiętać przed zakupem aparatu i umówieniem prac.

Co sprawdzić przed montażem, żeby różnicówka faktycznie pomogła

Jeżeli miałbym zamknąć ten temat w krótkiej liście kontrolnej, wyglądałaby ona tak:

• Sprawdź układ sieci - bez tego nie wiadomo, czy RCD ma sens w ogóle.
• Wybierz właściwy typ aparatu - do większości domowych obwodów jednofazowych zwykle lepszy jest typ A niż AC.
• Nie licz na RCD jako jedyne zabezpieczenie - obok niego musi działać ochrona nadprądowa.
• Nie łącz przewodów PE i N za wyłącznikiem - to jeden z najczęstszych i najgroźniejszych błędów.
• Po montażu wykonaj pomiary - bez nich nie wiesz, czy ochrona działa zgodnie z założeniem.

Jeśli instalacja jest dwuprzewodowa i nie masz pewności, czy w rozdzielnicy rzeczywiście da się bezpiecznie wydzielić PE, traktuj samą różnicówkę jako etap przejściowy, a nie finalne rozwiązanie. W dobrze wykonanym układzie RCD jest bardzo skuteczną ochroną uzupełniającą, ale dopiero razem z poprawnym uziemieniem, rozdziałem PEN i pomiarami tworzy zestaw, któremu można zaufać. To właśnie ta różnica decyduje, czy mówimy o realnym bezpieczeństwie, czy tylko o pozorach modernizacji.
