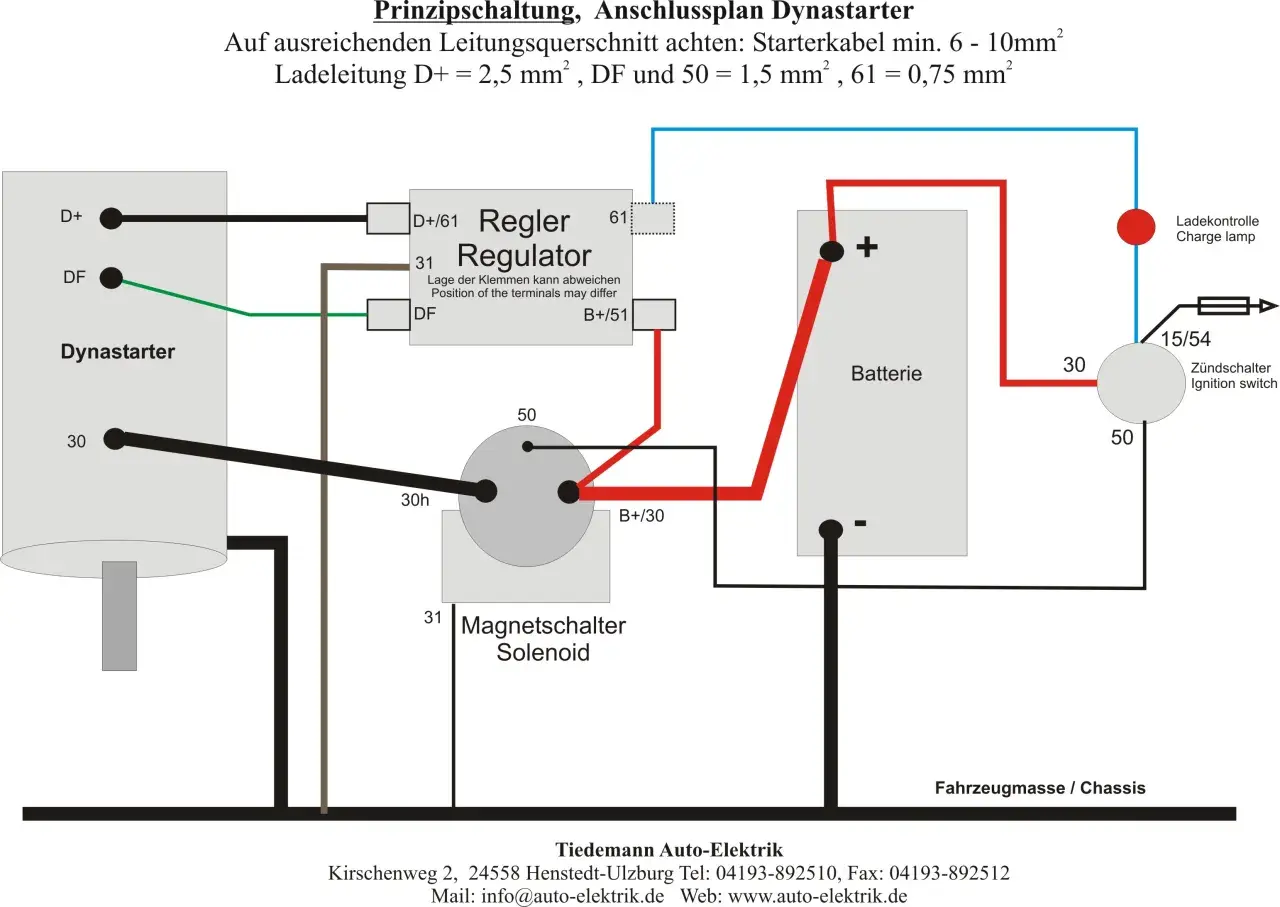

W praktyce schemat podłączenia alternatora Bosch sprowadza się do poprawnego rozróżnienia wyjścia ładowania, obwodu wzbudzenia i masy. Ja zawsze zaczynam od zacisków B+, D+/L, W i DFM, bo to one decydują, czy układ zacznie ładować od razu, czy tylko będzie wyglądał na podłączony poprawnie. W tym artykule pokazuję, jak odczytać taki układ, jak podłączyć go bez zgadywania i jak szybko sprawdzić, czy instalacja działa tak, jak powinna.
Najważniejsze elementy podłączenia w skrócie
- B+ prowadzi główny prąd ładowania do akumulatora lub punktu plusa instalacji.
- D+/L odpowiada za wzbudzenie alternatora i zwykle współpracuje z kontrolką ładowania.
- W jest sygnałem dla obrotomierza lub innego licznika impulsów, a nie przewodem zasilającym.
- DFM to sygnał monitorujący obciążenie, który trafia zwykle do sterownika silnika.
- Zła masa albo odwrócona polaryzacja mogą uszkodzić alternator i akumulator.
- Po uruchomieniu silnika napięcie ładowania powinno wzrosnąć zwykle do około 13,5-14,5 V.
Jak odczytać zaciski alternatora Bosch
Największy błąd polega na traktowaniu wszystkich alternatorów jak jednej konstrukcji. W praktyce podobne obudowy mogą mieć inne złącza, inną rolę regulatora i inną logikę wzbudzenia. Jeśli rozdzielisz układ na dwa obwody - mocy i wzbudzenia - całość od razu staje się prostsza.
| Zacisk | Co robi | Co zwykle do niego podłączam | Na co uważać |
|---|---|---|---|
| B+ | Główne wyjście prądu ładowania | Gruby przewód do plusa akumulatora, rozrusznika albo punktu rozdziału zasilania | Musi mieć solidny styk i odpowiedni przekrój przewodu |
| D+/L | Wzbudzenie i kontrolka ładowania | Cienki przewód z lampki ładowania lub obwodu sterującego | W starszych układach ten obwód bywa niezbędny, żeby alternator ruszył |
| W | Sygnał impulsowy | Obrotomierz, licznik motogodzin lub inne urządzenie pomiarowe | Nie służy do zasilania alternatora |
| DFM | Sygnał obciążenia alternatora | Sterownik silnika lub ECU | To informacja, nie główne wyjście ładowania |
| Masa / B- / obudowa | Powrót prądu do akumulatora | Obudowa alternatora, blok silnika, przewód masowy | Brud, korozja i luźna śruba robią tu największą różnicę |
W starszych schematach D+/L może być opisane inaczej, ale logika pozostaje taka sama: cienki przewód odpowiada za wzbudzenie, a B+ przenosi właściwy prąd ładowania. Jeśli w Twoim egzemplarzu pojawia się DFM, traktuj go jako kanał informacyjny dla sterownika, nie jako miejsce do podawania stałego plusa. Gdy już to rozumiesz, samo podłączenie przestaje być zgadywanką.
Jak podłączyć alternator krok po kroku
Ja podłączam taki układ zawsze w tej samej kolejności, bo to zmniejsza ryzyko pomyłki i ułatwia późniejsze testy. Najpierw odłączam akumulator, potem sprawdzam typ alternatora, a dopiero na końcu zamykam przewody i uruchamiam silnik.
- Odłącz minus akumulatora i upewnij się, że instalacja nie ma zwarcia na obudowę alternatora.
- Sprawdź numer części oraz typ regulatora. Od tego zależy, czy masz wersję z jednym złączem, czy układ z dodatkowymi sygnałami.
- Gruby przewód z B+ poprowadź do głównego plusa instalacji, zwykle do zacisku przy rozruszniku albo do punktu rozdziału zasilania.
- Cienki przewód z D+/L podłącz do kontrolki ładowania albo obwodu wzbudzenia przewidzianego przez producenta. W starszych układach ta gałąź jest niezbędna, żeby alternator ruszył.
- Jeśli masz zacisk W, użyj go tylko do obrotomierza lub licznika impulsów. Ten przewód nie zasila ładowania.
- Sprawdź masę alternatora, śruby mocujące i stan paska. Zły styk masowy potrafi unieruchomić nawet nową jednostkę.
- W instalacji z regulatorem zewnętrznym przełóż przewody zgodnie z dokumentacją auta. Tu nie warto zgadywać po samych oznaczeniach obudowy.
Najważniejsza zasada: nie zamieniaj B+ z przewodem wzbudzenia i nie podawaj stałego plusa na cienki pin „na próbę”, jeśli schemat przewiduje kontrolkę ładowania. W wielu starszych konstrukcjach to właśnie lampka jest częścią obwodu wzbudzenia. Jeśli ją obejdziesz przypadkowo, alternator może nie zacząć ładować. Gdy trafia mi się starsza wersja instalacji, zawsze sprawdzam to dwa razy, bo później oszczędza to godzin szukania nieistniejącej usterki.
Czym różni się alternator z regulatorem wewnętrznym od starszej instalacji
W praktyce są dwa scenariusze. W pierwszym regulator siedzi w alternatorze i do podłączenia zostają zwykle B+, D+/L oraz opcjonalnie W albo DFM. W drugim regulator jest osobnym elementem instalacji i wtedy przewody idą przez dodatkowy moduł, więc uniwersalny rysunek z internetu bywa tylko punktem wyjścia, a nie gotowym rozwiązaniem.
| Wersja układu | Jak wygląda w praktyce | Co z tego wynika |
|---|---|---|
| Regulator w alternatorze | Zwykle masz B+, D+/L i czasem W lub DFM | Mniej przewodów, prostszy montaż i łatwiejsza diagnostyka |
| Regulator zewnętrzny | Alternator komunikuje się z osobnym regulatorem, a w instalacji pojawiają się dodatkowe połączenia | Trzeba trzymać się schematu konkretnego auta, a nie samego wyglądu alternatora |
| Przeróbka na zamiennik | Część starych przewodów nie bierze już udziału w pracy układu | Nie zostawiaj elementów „na wszelki wypadek”, bo mogą wprowadzać zakłócenia |
Jeśli masz w ręku układ ze starszym regulatorem, szukaj też przewodu po stacyjce, czyli terminala 15. To nie jest główne wyjście ładowania, tylko zasilanie sterowania. Właśnie tu najłatwiej o pomyłkę: ktoś widzi „plus” i wpina go tam, gdzie powinien trafić sygnał, a potem układ działa losowo albo wcale.
W autach ciężarowych i części maszyn 24 V zasada jest podobna, ale nie przenosi się bezmyślnie wartości i osprzętu z wersji 12 V. Zawsze liczy się konkretny model alternatora i regulatora. To dobry moment, żeby przejść do błędów, które widuję najczęściej.
Najczęstsze błędy, które blokują ładowanie
Najwięcej problemów po montażu nie wynika z „zepsutego alternatora”, tylko z drobiazgów w instalacji. Ja zawsze sprawdzam je po kolei, bo jeden błąd potrafi udawać poważną usterkę przez pół dnia.
- Odwrócona polaryzacja. Błędne podłączenie plusa i minusa może uszkodzić alternator oraz akumulator.
- Słaba masa. Brud, farba, korozja albo luźna śruba na bloku silnika zwiększają spadek napięcia i zabijają ładowanie.
- Podpięcie B+ do złego punktu. Gruby przewód nie może wisieć na przypadkowej śrubie ani na cienkiej wiązce sygnałowej.
- Brak prawidłowego obwodu wzbudzenia. W starszych układach D+/L musi współpracować z kontrolką lub opornikiem przewidzianym przez producenta.
- Kontrolka zamieniona na LED bez obciążenia. W starszych układach alternator nie dostaje przez to prawidłowego wzbudzenia i ładowanie nie startuje.
- Mylenie W z przewodem ładowania. To tylko sygnał impulsowy, zwykle dla obrotomierza.
- Stary regulator zostawiony w obwodzie. Przy modernizacji instalacji łatwo zostawić element, który powinien zostać odłączony.
Jeżeli po montażu układ nadal zachowuje się dziwnie, nie zaczynam od wymiany alternatora. Najpierw mierzę napięcie, sprawdzam ciągłość masy i wracam do D+/L. Ta kolejność oszczędza czas i pieniądze. Po takim przeglądzie zostaje już tylko szybki test pracy układu.
Jak sprawdzić, czy ładowanie działa po montażu
Nie testuję takiej instalacji na zasadzie „odpalił, więc jest dobrze”. Krótki pomiar multimetrem mówi więcej niż kilkanaście minut zgadywania przy otwartej masce.
- Zmierz napięcie akumulatora przy zgaszonym silniku. Dzięki temu masz punkt odniesienia.
- Uruchom silnik i obserwuj kontrolkę ładowania. W prawidłowym układzie powinna zgasnąć po wzbudzeniu alternatora.
- Sprawdź napięcie na klemach akumulatora. Sprawny układ zwykle pokazuje około 13,5-14,5 V, zależnie od obciążenia, temperatury i typu regulatora.
- Włącz światła, dmuchawę i ogrzewanie szyby. Napięcie może chwilowo spaść, ale nie powinno zostać na poziomie napięcia spoczynkowego akumulatora.
- Po kilku minutach pracy sprawdź przewód B+ i punkt masowy. Jeśli są wyraźnie gorące, masz spadek napięcia albo słaby styk.
Nie testuję tego przez odpinanie klemy na pracującym silniku. To stary nawyk, który w nowocześniejszych instalacjach częściej szkodzi niż pomaga. Jeśli nadal widzisz okolice 12 V przy pracującym silniku, problem zwykle leży w obwodzie wzbudzenia, masie albo połączeniu B+, a nie w samym akumulatorze. W takim momencie wracam do schematu i sprawdzam instalację jeszcze raz zamiast wymieniać części na ślepo.
Zanim zamkniesz maskę, sprawdź jeszcze trzy rzeczy
Po samym elektrycznym podłączeniu łatwo przeoczyć mechanikę. Pasek musi mieć właściwe napięcie, koło pasowe powinno pracować w osi, a przewód B+ nie może ocierać o obudowę ani o ostre krawędzie wspornika.
Druga rzecz to czystość połączeń. Nawet cienka warstwa korozji na śrubie masowej potrafi podnieść opór i zaniżyć ładowanie, choć na pierwszy rzut oka wszystko wygląda poprawnie.
Trzecia rzecz to zgodność samego alternatora z instalacją auta. W alternatorach Bosch różnica potrafi być naprawdę mała: inne wzbudzenie, inny sygnał DFM, czasem inny układ złącz. Dlatego, gdy mam wątpliwość, wolę sprawdzić numer części i konkretne połączenia niż ufać tylko temu, co „pasuje po wtyczce”. To najkrótsza droga do stabilnego ładowania i spokojnego rozruchu.
