Pompa nie startuje? Podłącz kondensator jednofazowy krok po kroku!

Ten artykuł to praktyczny przewodnik, który krok po kroku wyjaśni, jak prawidłowo i bezpiecznie podłączyć kondensator do jednofazowej pompy wody. Dowiesz się, jak zdiagnozować problem, dobrać odpowiedni kondensator i uniknąć typowych błędów, zapewniając sprawne działanie Twojej pompy. Z mojego doświadczenia wiem, że prawidłowe podejście do tego zadania to klucz do długiej i bezproblemowej pracy urządzenia.

Co to jest kondensator i dlaczego silnik jednofazowy go potrzebuje?

Kondensator rozruchowy to mały, ale niezwykle ważny element w silnikach jednofazowych, takich jak te stosowane w pompach wodnych. Jego głównym zadaniem jest wytworzenie przesunięcia fazowego w uzwojeniu pomocniczym silnika. Dzięki temu przesunięciu, w silniku generowane jest wirujące pole magnetyczne, które jest absolutnie niezbędne do jego startu. Bez kondensatora silnik jednofazowy nie jest w stanie samodzielnie ruszyć będzie jedynie głośno buczał, próbując się uruchomić, ale pozostanie w bezruchu. W skrajnych przypadkach, długotrwałe próby uruchomienia bez kondensatora mogą doprowadzić do przegrzania i trwałego uszkodzenia uzwojeń silnika, co jest znacznie kosztowniejszą awarią.

Jak rozpoznać, że to właśnie kondensator jest winowajcą awarii?

Z mojego doświadczenia wynika, że uszkodzony kondensator objawia się dość charakterystycznie. Oto najczęstsze sygnały, na które warto zwrócić uwagę:

• Głośne buczenie silnika bez startu: To najbardziej typowy objaw. Słyszysz, jak silnik próbuje ruszyć, wydaje z siebie głośny, niski dźwięk, ale wirnik pozostaje nieruchomy. Czasem, jeśli spróbujesz go ręcznie popchnąć (co jest ryzykowne i niezalecane), może zaskoczyć i zacząć pracować, ale to tylko potwierdza problem z rozruchem.
• Problemy z uruchomieniem: Pompa rusza z wyraźnym opóźnieniem, "mieli" przez chwilę, zanim nabierze obrotów, lub w ogóle nie startuje, mimo że słychać próbę uruchomienia.
• Widoczne uszkodzenia fizyczne kondensatora: Jeśli masz dostęp do kondensatora, sprawdź go wizualnie. Spuchnięta obudowa, wyciek oleju (jeśli to kondensator olejowy) lub pęknięcia to jednoznaczne sygnały, że element jest uszkodzony i wymaga natychmiastowej wymiany.

Zignorowanie problemu czym ryzykujesz?

Ignorowanie objawów uszkodzonego kondensatora to prosta droga do znacznie poważniejszych i droższych awarii. Kiedy silnik pompy próbuje wystartować bez odpowiedniego momentu rozruchowego, jego uzwojenia są poddawane ogromnym obciążeniom. Prowadzi to do ich szybkiego przegrzewania się, a w konsekwencji do spalenia. Wymiana spalonego silnika to koszt rzędu kilkuset, a nawet ponad tysiąca złotych, podczas gdy nowy kondensator to zazwyczaj wydatek rzędu 20-60 zł. Warto więc zainwestować w szybką diagnozę i wymianę, aby uniknąć znacznie większych strat.

Zanim zaczniesz kluczowe zasady bezpieczeństwa przy pracy z prądem

Krok 1: Bezwzględne odłączenie zasilania pompy

Zanim w ogóle pomyślisz o dotknięciu jakiegokolwiek przewodu czy elementu pompy, musisz bezwzględnie odłączyć zasilanie. To absolutna podstawa bezpieczeństwa. Wyłącz główny wyłącznik pompy, wyjmij bezpieczniki w rozdzielni, a najlepiej odłącz wtyczkę z gniazdka. Praca pod napięciem jest śmiertelnie niebezpieczna i nigdy nie wolno jej lekceważyć. Upewnij się, że nikt przypadkowo nie włączy zasilania, gdy Ty będziesz pracował.

Krok 2: Jak bezpiecznie rozładować stary kondensator?

Nawet po odłączeniu zasilania, kondensator może przechowywać w sobie ładunek elektryczny, który może spowodować nieprzyjemne, a nawet niebezpieczne porażenie. Zawsze należy go bezpiecznie rozładować. Najprostszym sposobem jest użycie narzędzia z izolowaną rękojeścią (np. śrubokręta) i zwarcie nim końcówek kondensatora. Możesz usłyszeć niewielki trzask lub zobaczyć iskrę to normalne. Upewnij się, że narzędzie, którego używasz, ma odpowiednią izolację, aby chronić Cię przed prądem.

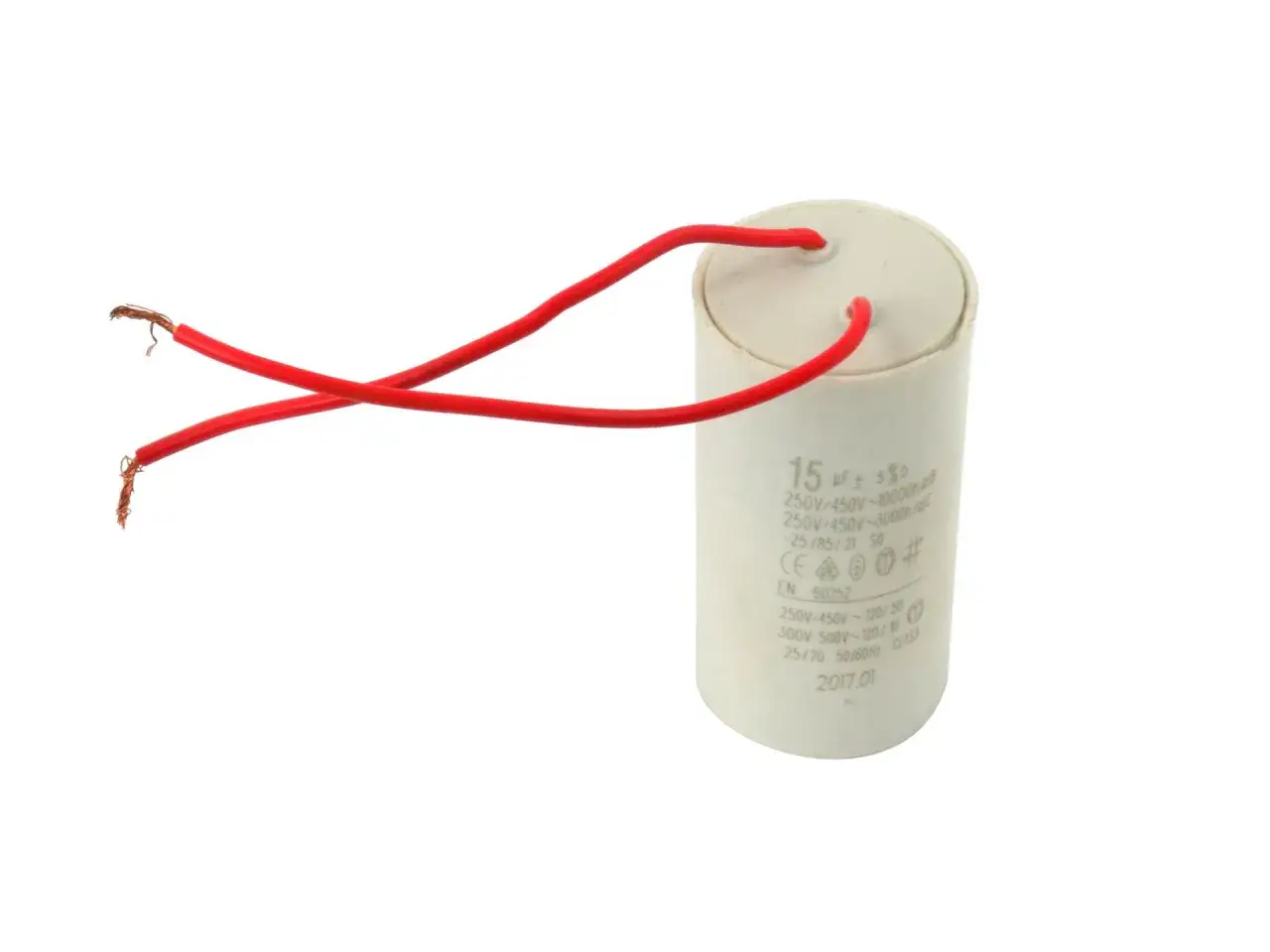

Niezbędne narzędzia, które musisz mieć pod ręką

Przygotowanie odpowiednich narzędzi to połowa sukcesu. Oto lista podstawowych rzeczy, które przydadzą Ci się do wymiany kondensatora:

• Śrubokręty: Płaskie i krzyżakowe, do otwierania puszki rozruchowej lub przyłączeniowej oraz odkręcania zacisków.
• Szczypce uniwersalne lub wąskie: Do manipulowania przewodami i zaciskami.
• Miernik uniwersalny (multimetr): Niezbędny do sprawdzenia starego i nowego kondensatora (funkcja pomiaru pojemności) oraz do upewnienia się, że w obwodzie nie ma napięcia.
• Nóż do izolacji: Jeśli zajdzie potrzeba skrócenia lub odizolowania przewodów.
• Rękawice izolacyjne: Dodatkowa warstwa ochrony, szczególnie jeśli nie masz pewności co do izolacji narzędzi.

Jak prawidłowo dobrać nowy kondensator do Twojej pompy?

Dobór odpowiedniego kondensatora to klucz do sukcesu. Nie można tu iść na kompromisy, ponieważ niewłaściwy kondensator może zaszkodzić silnikowi tak samo, jak jego brak.

Odczytywanie tabliczki znamionowej gdzie szukać informacji?

Pierwszym i najważniejszym krokiem jest znalezienie tabliczki znamionowej silnika pompy. Zazwyczaj znajduje się ona bezpośrednio na obudowie silnika lub w jego pobliżu. Jeśli nie możesz jej znaleźć, poszukaj w dokumentacji technicznej pompy. Na tabliczce znajdziesz szereg informacji, ale dla nas kluczowe będą dwie wartości: pojemność kondensatora (wyrażona w mikrofaradach, μF) oraz napięcie pracy silnika.

Pojemność (μF) i napięcie (V) dwa parametry, których nie można pomylić

Pojemność kondensatora, wyrażona w mikrofaradach (μF), musi być zgodna z wartością podaną na tabliczce znamionowej silnika. To absolutnie krytyczny parametr. Różnica kilku procent (np. ±5%) jest zazwyczaj akceptowalna, ale większe odchylenia mogą prowadzić do problemów. Drugim ważnym parametrem jest napięcie pracy kondensatora, wyrażone w woltach (V). Zawsze powinno być ono wyższe niż napięcie sieci, do której podłączona jest pompa. Dla sieci 230V, kondensator powinien mieć napięcie pracy co najmniej 400V, a najlepiej 450V. Nigdy nie montuj kondensatora o niższym napięciu, niż jest to wymagane, ponieważ może to doprowadzić do jego szybkiego uszkodzenia lub nawet eksplozji.

Czy można zamontować kondensator o innej pojemności? Skutki błędu

Krótka odpowiedź brzmi: nie. Montaż kondensatora o nieprawidłowej pojemności jest bardzo ryzykowny. Jeśli pojemność będzie zbyt mała, kondensator nie zapewni odpowiedniego momentu rozruchowego. Silnik będzie miał problemy ze startem, buczał, a jego uzwojenie rozruchowe będzie się przegrzewać. Z kolei kondensator o zbyt dużej pojemności również jest szkodliwy. Może prowadzić do nadmiernego prądu w uzwojeniu rozruchowym, co skutkuje jego przegrzewaniem, a w dłuższej perspektywie trwałym uszkodzeniem silnika. Zawsze staraj się dobrać kondensator o pojemności jak najbardziej zbliżonej do tej fabrycznej.

Podłączanie kondensatora krok po kroku w pompie z puszką rozruchową

Wiele pomp głębinowych i niektórych hydroforowych wyposażonych jest w zewnętrzną puszkę rozruchową. To w niej zazwyczaj znajduje się kondensator oraz często zabezpieczenie termiczne. Oto jak podejść do wymiany w takim przypadku.

Identyfikacja przewodów: Jak zrozumieć kolory kabli?

Z silnika pompy jednofazowej zazwyczaj wychodzą trzy przewody robocze oraz jeden ochronny. Typowe kolory to:

• Czarny (lub brązowy): Zazwyczaj przewód fazowy (L).
• Niebieski: Zazwyczaj przewód neutralny (N).
• Inny kolor (np. szary, brązowy, czerwony): Przewód uzwojenia rozruchowego.
• Żółto-zielony: Przewód ochronny (PE) zawsze musi być podłączony!

W puszce rozruchowej znajdziesz zaciski, do których podłączone są te przewody. Kondensator jest wpięty między jeden z przewodów zasilających a przewód uzwojenia rozruchowego. Zawsze uważnie obserwuj, jak podłączony jest stary kondensator, zanim go odłączysz.

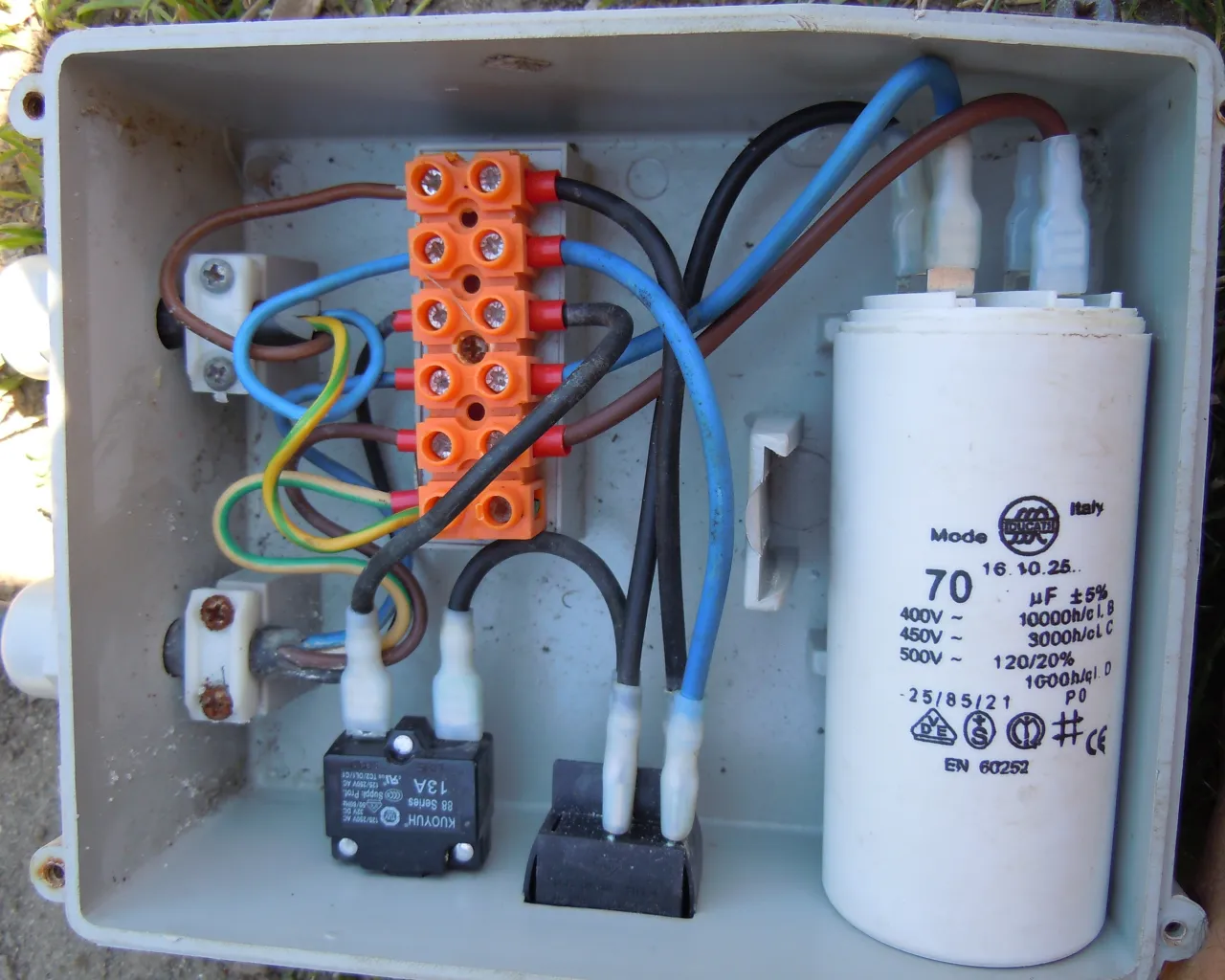

Schemat podłączenia w typowej puszce rozruchowej pompy głębinowej

W większości przypadków kondensator jest wpinany szeregowo w obwód uzwojenia rozruchowego. Oznacza to, że jeden jego koniec jest połączony z przewodem fazowym (lub neutralnym, w zależności od konstrukcji silnika), a drugi koniec z przewodem prowadzącym do uzwojenia pomocniczego silnika. Pamiętaj, że zawsze powinieneś kierować się schematem producenta, który często jest naklejony na wewnętrznej stronie pokrywy puszki rozruchowej. To Twoja najlepsza instrukcja.

Praktyczna instrukcja: Wymiana kondensatora w 5 prostych krokach

Gdy już masz nowy, odpowiednio dobrany kondensator i upewniłeś się, że zasilanie jest odłączone, możesz przystąpić do wymiany:

1. Otwórz puszkę rozruchową: Odkręć śruby mocujące pokrywę puszki. Zrób to ostrożnie, aby nie uszkodzić uszczelki.
2. Zidentyfikuj i rozładuj stary kondensator: Zlokalizuj stary kondensator. Zanim go dotkniesz, bezpiecznie go rozładuj, zwierając jego końcówki izolowanym narzędziem.
3. Odłącz stary kondensator: Zapamiętaj lub zrób zdjęcie, jak podłączone są przewody. Następnie ostrożnie odkręć zaciski lub odłącz konektory, którymi stary kondensator jest podłączony.
4. Podłącz nowy kondensator: Podłącz nowy kondensator dokładnie w te same miejsca, w których był podłączony stary. Upewnij się, że połączenia są pewne i dobrze dokręcone.
5. Zamknij puszkę i sprawdź działanie: Ostrożnie zamknij puszkę rozruchową, upewniając się, że uszczelka jest prawidłowo ułożona. Dopiero teraz możesz podłączyć zasilanie i sprawdzić, czy pompa uruchamia się prawidłowo.

Jak podłączyć kondensator w pompie bez zewnętrznej puszki (np. hydrofor)?

Niektóre pompy, zwłaszcza starsze modele hydroforowe lub mniejsze pompy powierzchniowe, nie posiadają zewnętrznej puszki rozruchowej. W takich przypadkach kondensator jest zazwyczaj zintegrowany bezpośrednio z silnikiem, w małej puszce przyłączeniowej.

Lokalizowanie puszki przyłączeniowej na silniku

W pompach bez zewnętrznej puszki rozruchowej, kondensator znajdziesz w puszce przyłączeniowej, która jest bezpośrednio zamocowana na obudowie silnika. Zazwyczaj jest to niewielka, prostokątna lub okrągła obudowa, z której wychodzi główny kabel zasilający. Bądź przygotowany na to, że dostęp do niej może być nieco trudniejszy niż w przypadku zewnętrznej puszki.

Analiza schematu na pokrywie typowe układy zacisków

Po otwarciu puszki przyłączeniowej, na wewnętrznej stronie jej pokrywy (lub w jej pobliżu) bardzo często znajduje się schemat podłączenia. To jest Twoja mapa! Schemat ten pokaże układ zacisków i wskaże, jak kondensator jest wpięty w obwód uzwojenia głównego i pomocniczego silnika. Zawsze kieruj się tym schematem, ponieważ układy mogą się różnić w zależności od producenta i modelu pompy.

Podłączanie przewodów bezpośrednio do silnika na co zwrócić szczególną uwagę?

Przy podłączaniu przewodów bezpośrednio do zacisków silnika, zwróć szczególną uwagę na prawidłową identyfikację uzwojeń. Zazwyczaj zaciski są opisane (np. U1, V1, W1 lub R, S, T dla uzwojeń, a C dla kondensatora). Upewnij się, że przewody są podłączone do właściwych zacisków i że wszystkie połączenia są pewne i dobrze dokręcone. Luźne połączenia mogą prowadzić do iskrzenia, przegrzewania się i uszkodzenia zarówno kondensatora, jak i silnika. Pamiętaj też o prawidłowym podłączeniu przewodu ochronnego (żółto-zielonego).

Sprawdziłeś wszystko, a pompa nadal nie działa? Możliwe przyczyny

Zdarza się, że mimo wymiany kondensatora, pompa nadal nie działa prawidłowo. W takiej sytuacji warto przeprowadzić dalszą diagnostykę. Oto co możesz sprawdzić.

Jak sprawdzić nowy kondensator za pomocą multimetru?

Zanim zaczniesz szukać innych przyczyn, upewnij się, że nowy kondensator jest sprawny. Możesz to zrobić za pomocą multimetru wyposażonego w funkcję pomiaru pojemności (oznaczoną jako "F" lub "μF"):

1. Odłącz zasilanie i rozładuj kondensator: Zawsze pamiętaj o bezpieczeństwie.
2. Ustaw multimetr: Przełącz multimetr na zakres pomiaru pojemności (np. 200μF lub automatyczny).
3. Podłącz sondy: Przyłóż sondy multimetru do końcówek kondensatora.
4. Odczytaj wartość: Na wyświetlaczu multimetru powinna pojawić się wartość pojemności zbliżona do tej podanej na kondensatorze (z tolerancją producenta, np. ±5%). Jeśli odczyt jest znacznie niższy, zerowy lub multimetr wskazuje "OL" (overload), kondensator jest uszkodzony.

Kiedy problem leży głębiej inne potencjalne awarie silnika

Jeśli kondensator jest sprawny, a pompa nadal nie działa, problem może być bardziej złożony. Oto inne potencjalne awarie, które mogą wymagać interwencji fachowca:

• Zatarte łożyska silnika: Silnik może buczeć, ale nie ruszać, ponieważ łożyska są zatarte i stawiają zbyt duży opór. Można to czasem wyczuć, próbując obrócić wirnik ręcznie (po odłączeniu zasilania!).
• Spalone uzwojenia silnika: Długotrwałe próby uruchomienia z uszkodzonym kondensatorem mogły doprowadzić do spalenia uzwojeń. W takim przypadku silnik zazwyczaj nie wydaje żadnych dźwięków lub wydaje bardzo słabe buczenie.
• Uszkodzone zabezpieczenie termiczne: Wiele pomp ma wbudowane zabezpieczenie termiczne, które wyłącza silnik w przypadku przegrzania. Jeśli jest uszkodzone, pompa może nie startować.
• Problemy z wirnikiem pompy: Zablokowanie wirnika pompy (np. przez piasek, kamień) również uniemożliwi jej start.

Przeczytaj również: Jak podłączyć pada PS4 do PC? Szybko i bez problemów z DS4Windows!

Czy na pewno dobrze połączyłeś przewody? Najczęstsze pomyłki

Na koniec, zawsze warto raz jeszcze sprawdzić wszystkie połączenia. W pośpiechu łatwo o pomyłki. Upewnij się, że:

• Wszystkie przewody są podłączone do właściwych zacisków zgodnie ze schematem.
• Połączenia są pewne i dobrze dokręcone luźne śruby mogą powodować brak kontaktu.
• Przewód ochronny (żółto-zielony) jest prawidłowo podłączony do uziemienia.

Czasami najprostsze błędy są najtrudniejsze do zauważenia. Dokładne sprawdzenie każdego połączenia może zaoszczędzić Ci frustracji i dodatkowych kosztów.
