Rozdzielnica elektryczna: jak podłączyć bezpiecznie? Poradnik SEP G1.

Ten artykuł stanowi kompleksowy przewodnik krok po kroku, który wyjaśnia proces montażu i podłączania rozdzielnicy elektrycznej w domu lub mieszkaniu. Dowiesz się, jak zapewnić bezpieczeństwo instalacji, jakie narzędzia są niezbędne oraz kiedy bezwzględnie należy skorzystać z usług wykwalifikowanego elektryka, aby uniknąć poważnych zagrożeń.

Bezpieczeństwo przede wszystkim: dlaczego prawidłowe podłączenie rozdzielnicy jest kluczowe?

Jako Marcel Krajewski, zawsze podkreślam, że bezpieczeństwo w elektryce jest absolutnym priorytetem. Prawidłowe podłączenie rozdzielnicy elektrycznej to nie tylko kwestia zgodności z przepisami, ale przede wszystkim ochrona życia i zdrowia domowników oraz mienia.

Czym jest rozdzielnica i dlaczego pełni rolę "serca" instalacji elektrycznej?

Rozdzielnica elektryczna to centralny punkt każdej instalacji elektrycznej w budynku, pełniący rolę jej "serca". To właśnie tutaj energia elektryczna, doprowadzona z sieci zewnętrznej, jest dystrybuowana do poszczególnych obwodów w domu czy mieszkaniu. Moim zdaniem, jej fundamentalna rola polega na zarządzaniu i ochronie całej instalacji. Rozdzielnica mieści w sobie aparaturę modułową, taką jak wyłączniki nadprądowe, różnicowoprądowe i ochronniki przepięciowe, które mają za zadanie zabezpieczyć nas przed skutkami zwarć, przeciążeń, porażeń prądem czy przepięć atmosferycznych.

Zagrożenia wynikające z błędów montażowych: co ryzykujesz, działając na własną rękę?

Niestety, często spotykam się z próbami samodzielnego podłączania rozdzielnic przez osoby bez odpowiednich kwalifikacji. To prosta droga do katastrofy. Poważne zagrożenia i konsekwencje wynikające z nieprawidłowego montażu lub podłączenia rozdzielnicy to między innymi:

• Porażenie prądem: Najpoważniejsze ryzyko, często śmiertelne, wynikające z błędnego podłączenia przewodów, zwłaszcza zamiany N z PE.
• Pożar instalacji elektrycznej: Spowodowany przeciążeniami, zwarciami, niedokręconymi zaciskami prowadzącymi do przegrzewania się przewodów.
• Awaria urządzeń elektrycznych: Niewłaściwe zabezpieczenia mogą doprowadzić do uszkodzenia drogiego sprzętu RTV i AGD.
• Niestabilność i awarie instalacji: Błędy w podziale obwodów, brak selektywności zabezpieczeń czy nierównomierne obciążenie faz (w instalacjach trójfazowych) skutkują częstymi wyłączeniami prądu i ogólną niestabilnością systemu.
• Brak ochrony przed przepięciami: Niewłaściwie podłączone lub brakujące ochronniki przepięciowe narażają całą instalację na zniszczenie podczas burzy.

Moje doświadczenie pokazuje, że oszczędność na profesjonalnym elektryku w tym aspekcie zawsze się mści.

Kiedy możesz działać sam, a kiedy musisz wezwać elektryka? Kluczowe informacje o uprawnieniach SEP G1

Chcę to bardzo jasno podkreślić: zgodnie z polskimi przepisami, do montażu, modernizacji i podłączania rozdzielnic elektrycznych niezbędne są świadectwa kwalifikacyjne SEP grupy G1 w zakresie eksploatacji (E). Osoba bez tych uprawnień nie może legalnie wykonywać tych prac. Prace bardziej złożone, takie jak projektowanie całej instalacji czy nadzór nad dużymi projektami, wymagają dodatkowo uprawnień budowlanych w odpowiedniej specjalności. Zawsze powtarzam, że bezpieczeństwo nie ma ceny. Nie ryzykuj, jeśli nie masz odpowiednich kwalifikacji.

Zgodnie z polskimi przepisami, do montażu, modernizacji i podłączania rozdzielnic elektrycznych niezbędne są świadectwa kwalifikacyjne SEP grupy G1 w zakresie eksploatacji (E). Osoba bez tych uprawnień nie może legalnie wykonywać tych prac.

Pamiętaj również, że po zakończeniu wszelkich prac związanych z rozdzielnicą, instalacja wymaga formalnego odbioru przez osobę z uprawnieniami dozoru (SEP G1 D). Taki odbiór to nie tylko formalność, ale przede wszystkim gwarancja bezpieczeństwa i zgodności z obowiązującymi normami.

Planowanie i przygotowanie: fundament bezpiecznej instalacji

Każda dobrze wykonana praca zaczyna się od solidnego planowania. W przypadku rozdzielnicy elektrycznej jest to wręcz fundamentalne. Odpowiednie przygotowanie pozwoli uniknąć błędów i zapewni płynność prac.

Niezbędnik instalatora: Jakie narzędzia i materiały musisz zgromadzić?

Zanim w ogóle pomyślisz o otwarciu rozdzielnicy, upewnij się, że masz pod ręką wszystkie niezbędne narzędzia i materiały. Oto lista, którą zawsze rekomenduję:

• Narzędzia izolowane: Wkrętaki (płaskie i krzyżakowe), szczypce (kombinerki, boczne), ściągacz izolacji to podstawa. Pamiętaj, że muszą być atestowane do pracy pod napięciem!
• Multimetr (miernik napięcia): Niezbędny do weryfikacji braku napięcia i pomiaru parametrów.
• Próbnik napięcia: Proste, ale skuteczne narzędzie do szybkiej kontroli obecności napięcia.
• Poziomica: Do precyzyjnego montażu obudowy.
• Wiertarka udarowa i wiertła: Do mocowania rozdzielnicy do ściany.
• Opaski kablowe: Do estetycznego i uporządkowanego prowadzenia przewodów.
• Szyny grzebieniowe: Do szybkiego i bezpiecznego łączenia aparatury modułowej.
• Opisowe etykiety: Do oznaczenia obwodów.
• Kołki i wkręty: Do montażu obudowy.

Wybór idealnego miejsca na rozdzielnicę: gdzie zamontować skrzynkę zgodnie z przepisami?

Lokalizacja rozdzielnicy ma ogromne znaczenie zarówno dla bezpieczeństwa, jak i wygody użytkowania. Zawsze zalecam montaż w miejscu suchym, łatwo dostępnym i nienarażonym na uszkodzenia mechaniczne. Typowe miejsca to korytarz, garaż, pomieszczenie techniczne lub wnęka w ścianie. Zgodnie z normami, zalecana wysokość montażu to od 1,1 m do 1,85 m nad podłogą. Ważne jest, aby górna krawędź nie przekraczała 2 m, a dolna znajdowała się nie niżej niż 0,5 m. Dodatkowo, należy zapewnić co najmniej 1,2 m wolnej przestrzeni przed rozdzielnicą, aby umożliwić swobodny dostęp podczas prac serwisowych czy awarii.

Projektowanie układu obwodów: Jak sensownie podzielić instalację w domu?

Podział instalacji na oddzielne obwody to jeden z kluczowych aspektów bezpieczeństwa i funkcjonalności. Dzięki temu przeciążenie jednego obwodu nie wyłącza całego domu, a w razie awarii łatwiej zlokalizować problem. Z mojego doświadczenia wynika, że warto wydzielić osobne obwody dla:

• Oświetlenia (często kilka obwodów, np. parter, piętro).
• Gniazd ogólnego przeznaczenia (również kilka obwodów, rozłożonych na pomieszczenia).
• Urządzeń o dużej mocy, takich jak piekarnik, płyta indukcyjna, pralka, zmywarka, suszarka, pompa ciepła każde na osobnym obwodzie.
• Gniazd w łazience i kuchni (często wymagają dodatkowych zabezpieczeń RCD).
• Obwodów zewnętrznych (ogród, garaż wolnostojący).

Taki podział pozwala na równomierne obciążenie faz w instalacji trójfazowej i znacząco zwiększa niezawodność systemu.

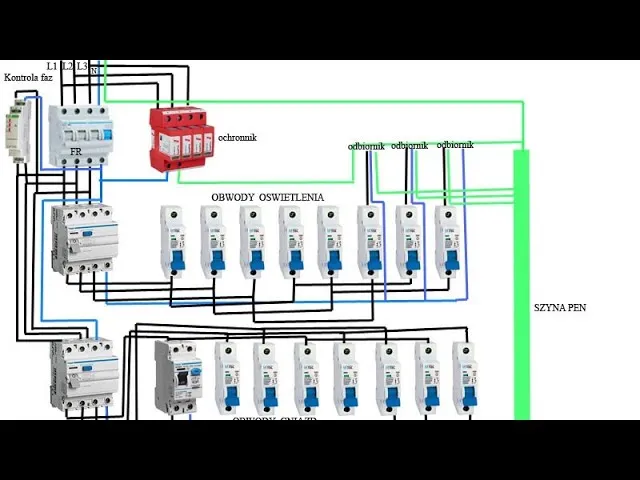

Zrozumieć schemat: różnice między instalacją jedno- a trójfazową w praktyce

Zanim przystąpimy do podłączania, musimy wiedzieć, z jakim typem instalacji mamy do czynienia. W Polsce spotykamy dwa główne typy:

• Instalacja jednofazowa (230V): Jest typowa dla mniejszych mieszkań, gdzie zapotrzebowanie na moc nie jest duże. Do rozdzielnicy doprowadzony jest jeden przewód fazowy (L), jeden neutralny (N) i jeden ochronny (PE). Schemat podłączenia jest prostszy, ponieważ nie ma potrzeby równomiernego rozkładania obciążenia na fazy.
• Instalacja trójfazowa (400V): Standard w domach jednorodzinnych i większych mieszkaniach, gdzie występują urządzenia o dużej mocy. Tutaj do rozdzielnicy doprowadzone są trzy przewody fazowe (L1, L2, L3), jeden neutralny (N) i jeden ochronny (PE). Kluczowe jest, aby obciążenie było równomiernie rozłożone na wszystkie trzy fazy, co zapobiega przeciążeniom i niestabilności sieci. Wymaga to bardziej złożonego planowania i podłączenia aparatury.

Zrozumienie tej różnicy jest kluczowe dla prawidłowego doboru aparatury i schematu okablowania.

Montaż i wyposażenie rozdzielnicy: od pustej obudowy do centrum zarządzania energią

Gdy już mamy plan i wszystkie narzędzia, możemy przystąpić do fizycznego montażu. To etap, na którym pusta skrzynka zaczyna nabierać funkcji.

Montaż obudowy na ścianie: jak zapewnić stabilność i zgodność z normami wysokości?

Pierwszym krokiem jest stabilne zamocowanie obudowy rozdzielnicy na ścianie. Użyj poziomicy, aby upewnić się, że jest ona idealnie wypoziomowana. Pamiętaj o zalecanych wysokościach montażu, o których wspominałem wcześniej od 1,1 m do 1,85 m nad podłogą. Solidne mocowanie jest kluczowe, aby obudowa nie ruszała się i nie stanowiła zagrożenia.

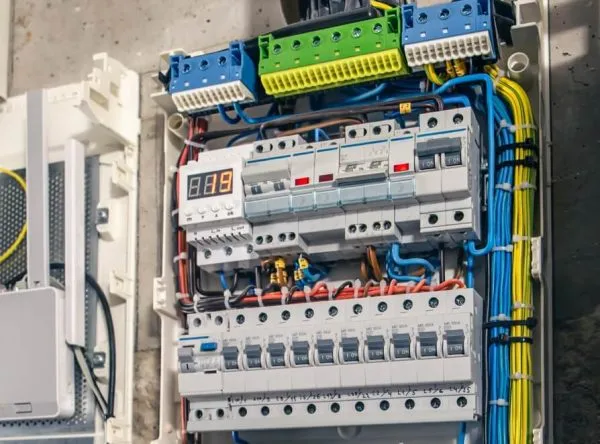

Główne komponenty pod lupą: Jaką rolę pełnią wyłączniki RCD, "esy" i ochronniki?

Wnętrze rozdzielnicy to prawdziwe centrum dowodzenia. Każdy element ma tu swoją ściśle określoną rolę:

• Rozłącznik izolacyjny (wyłącznik główny): To pierwszy element w rozdzielnicy, zaraz za licznikiem. Jego funkcja polega na całkowitym odłączeniu zasilania od całej instalacji domowej, co jest niezbędne podczas prac serwisowych lub w sytuacjach awaryjnych.
• Ochronniki przeciwprzepięciowe (klasy B+C lub C): Ich zadaniem jest ochrona instalacji i podłączonych urządzeń przed przepięciami, np. wywołanymi uderzeniem pioruna lub awariami w sieci energetycznej. Działają jak "bezpiecznik" dla napięcia, odprowadzając nadmiar prądu do ziemi.
• Wyłączniki różnicowoprądowe (RCD, o prądzie różnicowym 30 mA): To kluczowy element ochrony przed porażeniem prądem. RCD monitoruje równowagę prądów w przewodach fazowym i neutralnym. Jeśli wykryje różnicę (np. prąd upływowy przez ciało człowieka), natychmiast odcina zasilanie. Dla obwodów gniazdowych i łazienkowych prąd różnicowy powinien wynosić 30 mA.
• Wyłączniki nadprądowe ("esy", np. B16 dla gniazd, B10 dla oświetlenia): Ich funkcja to ochrona przed przeciążeniami i zwarciami. W razie zbyt dużego prądu (np. zbyt wiele urządzeń podłączonych do jednego gniazdka) lub zwarcia, "es" automatycznie wyłącza dany obwód, zapobiegając przegrzewaniu się przewodów i ryzyku pożaru.

Prawidłowe rozmieszczenie aparatury na szynie DIN: jaka jest optymalna kolejność?

Logiczne rozmieszczenie aparatury na szynie DIN jest kluczowe dla przejrzystości i łatwości serwisowania. Zazwyczaj stosuję następującą kolejność, idąc od lewej do prawej:

1. Rozłącznik główny (izolacyjny).
2. Ochronniki przepięciowe.
3. Wyłączniki różnicowoprądowe (RCD).
4. Wyłączniki nadprądowe (MCB) dla poszczególnych obwodów.

Taka sekwencja zapewnia, że zasilanie przechodzi przez wszystkie etapy ochrony w odpowiedniej kolejności.

Precyzyjne podłączanie przewodów: gwarancja bezpieczeństwa

To jest moment, w którym precyzja i ostrożność są najważniejsze. Błędy na tym etapie mogą mieć fatalne konsekwencje.

Zasada numer jeden: Jak upewnić się, że zasilanie jest całkowicie wyłączone?

Zanim dotkniesz jakiegokolwiek przewodu, upewnij się, że zasilanie główne jest bezwzględnie wyłączone! To nie jest sugestia, to jest obowiązek. Po wyłączeniu zasilania przy liczniku, zawsze zweryfikuj brak napięcia za pomocą próbnika napięcia lub multimetru na przewodach, które zamierzasz podłączyć. Sprawdź każdą fazę. Tylko wtedy możesz uznać, że praca jest bezpieczna.

Magia kolorów: Jak bezbłędnie identyfikować i podłączać przewody L, N i PE?

Standardowe oznaczenia kolorystyczne przewodów to Twój najlepszy przyjaciel w instalacji elektrycznej. Ich znajomość jest absolutnie kluczowa:

• Przewód fazowy (L): Najczęściej w kolorze brązowym, czarnym lub szarym. To nim płynie prąd pod napięciem. Podłączamy go do odpowiednich zacisków fazowych aparatury.
• Przewód neutralny (N): Zawsze w kolorze niebieskim. Służy do zamykania obwodu i odprowadzania prądu. Podłączamy go do szyny neutralnej (N) w rozdzielnicy.
• Przewód ochronny (PE): Zawsze w kolorze żółto-zielonym. Jego rola to ochrona przed porażeniem w przypadku awarii odprowadza prąd do ziemi. Podłączamy go do szyny ochronnej (PE) w rozdzielnicy.

Pamiętaj, że zamiana tych przewodów to jeden z najgroźniejszych błędów, który może kosztować życie.

Podłączanie przewodu zasilającego do rozłącznika głównego: najważniejszy punkt instalacji

Główny przewód zasilający, który doprowadzony jest z licznika, należy podłączyć bezpośrednio do zacisków wejściowych rozłącznika izolacyjnego (wyłącznika głównego). Upewnij się, że połączenie jest solidne i mocno dokręcone. To punkt, przez który przepływa cała energia do Twojego domu, więc nie ma tu miejsca na kompromisy w kwestii jakości połączenia.

Łączenie aparatury modułowej: wyłącznik różnicowoprądowy i nadprądowe krok po kroku

Prawidłowe połączenie RCD i MCB jest kluczowe dla funkcjonalności i bezpieczeństwa. Oto jak to zrobić krok po kroku:

1. Podłączenie zasilania do RCD: Z zacisków wyjściowych ochronników przepięciowych (lub bezpośrednio z rozłącznika głównego, jeśli nie ma ochronników) doprowadź przewody fazowe (L) i neutralny (N) do zacisków wejściowych wyłącznika różnicowoprądowego (RCD). W przypadku instalacji trójfazowej, podłącz wszystkie trzy fazy (L1, L2, L3) oraz N.
2. Dystrybucja zasilania z RCD do MCB: Z zacisków wyjściowych RCD (od dołu) wyprowadź zasilanie do szyn grzebieniowych. Szyny te służą do szybkiego i estetycznego połączenia wielu wyłączników nadprądowych (MCB) z zasilaniem. W przypadku instalacji jednofazowej używasz szyny jednofazowej, w trójfazowej trójfazowej.
3. Podłączenie MCB do szyny: Włóż szynę grzebieniową w górne zaciski wyłączników nadprądowych (MCB) i dokręć śruby.
4. Podłączenie obwodów do MCB: Do dolnych zacisków każdego wyłącznika nadprądowego podłącz przewody fazowe (L) poszczególnych obwodów (oświetlenie, gniazda itp.). Pamiętaj, aby przewody neutralne (N) z tych obwodów podłączyć do szyny neutralnej, a ochronne (PE) do szyny ochronnej.

Ważna uwaga: Unikaj stosowania jednej "różnicówki" 3-fazowej do ochrony wielu obwodów 1-fazowych, jeśli nie jest to uzasadnione technicznie i nie ma odpowiedniego podziału na grupy RCD. Lepiej jest zastosować kilka RCD 1-fazowych lub RCD 3-fazowe z odpowiednim podziałem obwodów na grupy.

Podłączanie poszczególnych obwodów: oświetlenie, gniazdka, urządzenia dużej mocy

Każdy wydzielony obwód (oświetleniowy, gniazdkowy, dedykowany dla konkretnego urządzenia) ma swoje przewody: fazowy (L), neutralny (N) i ochronny (PE). Przewód fazowy (L) z danego obwodu podłączamy do dolnego zacisku odpowiedniego wyłącznika nadprądowego (MCB). Przewody neutralne (N) wszystkich obwodów łączymy z szyną neutralną, a przewody ochronne (PE) z szyną ochronną. Zawsze upewnij się, że przewody są odpowiednio długie, aby nie były napięte, a ich izolacja nie jest uszkodzona.

Organizacja przewodów wewnątrz obudowy: jak uniknąć chaosu i zapewnić porządek?

Estetyka i porządek wewnątrz rozdzielnicy to nie tylko kwestia wyglądu, ale przede wszystkim funkcjonalności i bezpieczeństwa. Chaotycznie ułożone przewody utrudniają diagnostykę, zwiększają ryzyko uszkodzeń i mogą prowadzić do przegrzewania się. Zawsze staram się prowadzić przewody w sposób uporządkowany, używając opasek kablowych i korytek. Przewody powinny być odpowiednio gięte, bez ostrych załamań, a ich długość powinna być optymalna ani za krótka, ani za długa. Taki porządek ułatwi przyszłe prace konserwacyjne i diagnostyczne, jeśli zajdzie taka potrzeba.

Uruchomienie i weryfikacja: ostatni krok do bezpiecznej instalacji

Po zakończeniu wszystkich połączeń, nie możemy od razu włączać zasilania. Ostatnie, ale niezwykle ważne kroki to dokładna kontrola i bezpieczne uruchomienie instalacji.

Kontrola wzrokowa: Co sprawdzić przed pierwszym włączeniem zasilania?

Zanim włączysz zasilanie, przeprowadź dokładną kontrolę wzrokową. To Twój ostatni moment na wychwycenie potencjalnych błędów. Zawsze sprawdzam:

• Wszystkie połączenia: Czy każdy zacisk jest mocno dokręcony? Czy nie ma luzów?
• Brak odsłoniętych przewodów: Czy izolacja jest wszędzie nienaruszona i przewody są prawidłowo wprowadzone do zacisków?
• Prawidłowe ułożenie aparatury: Czy wszystkie elementy są stabilnie zamocowane na szynie DIN?
• Brak narzędzi: Upewnij się, że wewnątrz rozdzielnicy nie pozostały żadne narzędzia, śrubki czy kawałki izolacji.
• Oznaczenia przewodów i obwodów: Czy wszystko jest jasno opisane i zgodne ze schematem?

Ta chwila uwagi może zapobiec poważnym problemom.

Bezpieczne uruchomienie: Jak krok po kroku włączać napięcie i testować obwody?

Uruchamianie instalacji powinno odbywać się w sposób kontrolowany:

1. Upewnij się, że wszystkie wyłączniki nadprądowe (MCB) i różnicowoprądowe (RCD) w rozdzielnicy są w pozycji "OFF" (wyłączone).
2. Włącz główny rozłącznik izolacyjny (wyłącznik główny) w rozdzielnicy.
3. Włącz kolejno wyłączniki różnicowoprądowe (RCD).
4. Następnie, po kolei, włączaj poszczególne wyłączniki nadprądowe (MCB), testując każdy obwód. Po włączeniu MCB, sprawdź, czy w danym obwodzie działa oświetlenie lub czy gniazdka mają napięcie (np. podłączając prostą lampkę).
5. Monitoruj zachowanie instalacji czy nie ma żadnych niepokojących dźwięków, zapachów czy iskrzenia.

Testowanie wyłącznika różnicowoprądowego (RCD): dlaczego ten przycisk jest tak ważny?

Na każdym wyłączniku różnicowoprądowym (RCD) znajduje się przycisk z literą "T" (Test). Naciśnięcie go symuluje prąd upływowy, co powinno spowodować natychmiastowe wyłączenie RCD. To kluczowy test funkcjonalności. Zawsze po podłączeniu instalacji, a następnie regularnie (co najmniej raz na miesiąc), należy nacisnąć ten przycisk. Jeśli RCD się nie wyłączy, oznacza to, że jest niesprawne i nie zapewnia ochrony przed porażeniem wymaga natychmiastowej wymiany.

Oznaczanie obwodów: jak stworzyć czytelną etykietę na przyszłość?

Po uruchomieniu i przetestowaniu wszystkich obwodów, koniecznie stwórz czytelną i dokładną etykietę dla każdego wyłącznika w rozdzielnicy. Opisz, który MCB odpowiada za oświetlenie w salonie, gniazdka w kuchni, piekarnik itp. Możesz to zrobić ręcznie lub użyć specjalnych etykieciarek. Jasne oznaczenie obwodów jest niezwykle ważne dla bezpieczeństwa (np. w razie awarii łatwo wyłączyć konkretny obwód), szybkiej identyfikacji problemów i ułatwienia przyszłych prac serwisowych.

Unikaj tych błędów: najczęstsze pomyłki przy podłączaniu rozdzielnicy

W mojej praktyce widziałem wiele błędów, ale niektóre z nich powtarzają się nagminnie i są szczególnie niebezpieczne. Zwróć na nie szczególną uwagę.

Pomyłka, która może kosztować życie: zamiana przewodu N z PE

To chyba najgroźniejszy błąd, jaki można popełnić. Zamiana przewodu neutralnego (N) z ochronnym (PE) sprawia, że w przypadku awarii urządzenia (np. przebicia izolacji), na metalowej obudowie pojawi się napięcie fazowe. Zamiast bezpiecznie odprowadzić prąd do ziemi, przewód PE, który stał się przewodem N, będzie pod napięciem. W efekcie, dotknięcie urządzenia może skutkować śmiertelnym porażeniem prądem. Zawsze, ale to zawsze, weryfikuj kolory i funkcje przewodów.

Niedokręcone zaciski: cichy winowajca przegrzewania się i awarii

Zły dobór zabezpieczeń do przekroju przewodów: prosta droga do pożaru

Wyłączniki nadprądowe (MCB) muszą być dobrane do przekroju przewodów, które mają chronić. Jeśli zastosujesz zbyt duży wyłącznik (np. B20 dla przewodu 1,5 mm²), w przypadku przeciążenia, wyłącznik może nie zadziałać, zanim przewód zacznie się przegrzewać i topić izolację. To prosta droga do pożaru instalacji. Zawsze konsultuj się z tabelami dopuszczalnych obciążeń prądowych dla danego przekroju przewodu i dobieraj zabezpieczenia zgodnie z normami.

Brak podziału na obwody i przeciążanie faz: jak tego uniknąć w instalacji trójfazowej?

Przypominałem już o znaczeniu podziału instalacji na obwody. W przypadku instalacji trójfazowej dochodzi do tego konieczność równomiernego obciążania poszczególnych faz. Jeśli większość urządzeń o dużej mocy podłączysz do jednej fazy, spowoduje to jej przeciążenie, podczas gdy inne fazy będą niedociążone. Skutkiem mogą być częste wyłączenia zabezpieczeń, niestabilna praca sieci, a nawet uszkodzenie urządzeń. Starannie rozplanuj, które obwody podłączysz do L1, L2 i L3, aby rozkład mocy był jak najbardziej zrównoważony.

Profesjonalny odbiór instalacji: ostatni, niezbędny krok

Poświęciłem wiele uwagi na to, jak prawidłowo podłączyć rozdzielnicę. Jednak cała praca nie jest zakończona, dopóki nie zostanie formalnie odebrana.

Rola profesjonalnego odbioru instalacji: dlaczego pieczątka elektryka jest niezbędna?

Formalny odbiór instalacji elektrycznej przez osobę z uprawnieniami dozoru (SEP G1 D) to nie tylko wymóg prawny, ale przede wszystkim niezbędna gwarancja bezpieczeństwa. Taki elektryk dokona pomiarów rezystancji izolacji, impedancji pętli zwarcia, sprawdzi działanie RCD i ogólną zgodność instalacji z normami. Jego pieczątka na protokole odbioru potwierdza, że instalacja jest bezpieczna i gotowa do użytkowania. Jest to również dokument, który może być wymagany przez ubezpieczyciela w razie awarii. Nigdy nie pomijaj tego etapu!

Przeczytaj również: Podłącz komputer do internetu kablem: Szybki poradnik i rozwiązania

Bezpieczeństwo przede wszystkim: Podsumowanie kluczowych zasad i dobrych praktyk

Podsumowując, podłączanie rozdzielnicy elektrycznej to zadanie wymagające wiedzy, precyzji i przede wszystkim odpowiedzialności. Kluczowe zasady to: bezwzględne wyłączenie zasilania przed pracami, prawidłowa identyfikacja i podłączenie przewodów (L, N, PE), solidne dokręcenie wszystkich zacisków, dobór odpowiednich zabezpieczeń oraz przeprowadzenie testów i odbioru przez wykwalifikowanego elektryka. Pamiętaj, że praca z prądem to nie miejsce na eksperymenty. Jeśli nie masz odpowiednich uprawnień SEP G1, zawsze zleć to zadanie profesjonalistom. Twoje bezpieczeństwo i bezpieczeństwo Twoich bliskich jest najważniejsze.
