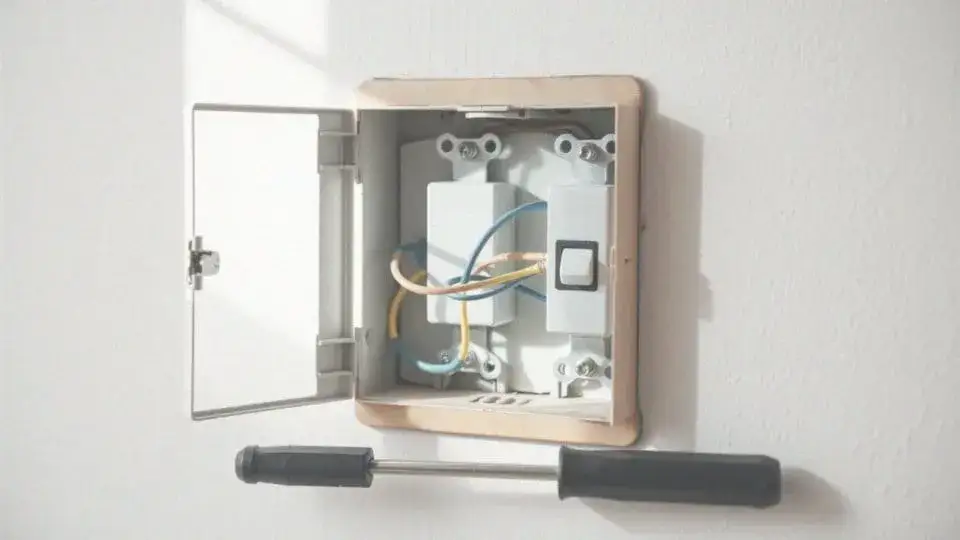

Ten artykuł to praktyczny, krok po kroku poradnik, który przeprowadzi Cię przez proces bezpiecznego podłączania lub wymiany włącznika światła. Dowiesz się, jak prawidłowo zidentyfikować przewody, podłączyć różne typy włączników i uniknąć najczęstszych błędów, zapewniając bezpieczeństwo i funkcjonalność Twojej instalacji.
Bezpieczne podłączenie włącznika światła kluczowe zasady i typy
- Zawsze wyłącz zasilanie i zweryfikuj brak napięcia próbnikiem przed rozpoczęciem prac.
- Poznaj kolory przewodów: fazowy (L - brązowy/czarny/szary), neutralny (N - niebieski), ochronny (PE - żółto-zielony).
- Włącznik pojedynczy przerywa tylko przewód fazowy.
- Włącznik podwójny steruje dwoma obwodami, a schodowy umożliwia kontrolę z dwóch miejsc.
- Niezbędne narzędzia to m.in. próbnik napięcia, wkrętaki, ściągacz izolacji.
- Wymiana włącznika nie wymaga uprawnień SEP, ale w razie wątpliwości wezwij elektryka.
Zanim zaczniesz: Kluczowe zasady bezpieczeństwa i niezbędne narzędzia
Zanim w ogóle pomyślisz o dotknięciu jakiegokolwiek przewodu, musisz zrozumieć, że bezpieczeństwo jest absolutnym priorytetem. Prąd elektryczny może być śmiertelnie niebezpieczny, dlatego każde działanie musi być przemyślane i wykonane z najwyższą ostrożnością. Nie ma tu miejsca na pośpiech czy niedbalstwo.
Krok 1: Jak całkowicie i bezpiecznie odciąć zasilanie?
To jest ten moment, w którym stajesz się swoim własnym "dyżurnym elektrykiem". Pamiętaj, że wyłączenie zasilania to pierwszy i najważniejszy krok, którego nie możesz pominąć.
- Zlokalizuj skrzynkę rozdzielczą: Zazwyczaj znajduje się ona w przedpokoju, piwnicy lub innym łatwo dostępnym miejscu w Twoim domu.
- Zidentyfikuj odpowiedni bezpiecznik: Jeśli wiesz, który bezpiecznik odpowiada za obwód, nad którym będziesz pracować (np. oświetlenie w danym pokoju), wyłącz tylko jego. Często bezpieczniki są opisane, co ułatwia zadanie.
- Wyłącz bezpiecznik główny (jeśli nie jesteś pewien): Jeśli nie masz pewności, który bezpiecznik odpowiada za dany obwód, dla absolutnego bezpieczeństwa wyłącz główny bezpiecznik różnicowoprądowy lub główny wyłącznik nadprądowy, który odetnie zasilanie w całym mieszkaniu.
- Oznacz wyłączony bezpiecznik: Dobrą praktyką jest umieszczenie kartki z napisem "Nie włączać! Prace elektryczne!" na wyłączonym bezpieczniku, aby nikt przypadkowo go nie włączył.
Krok 2: Ostateczna weryfikacja dlaczego próbnik napięcia to Twój najlepszy przyjaciel?
Wyłączenie bezpiecznika to jedno, ale zweryfikowanie braku napięcia to absolutna konieczność. Nigdy nie ufaj tylko temu, że bezpiecznik jest wyłączony. Próbnik napięcia, potocznie zwany neonówką, lub multimetr cyfrowy to Twoje oczy i uszy w świecie prądu. Po wyłączeniu zasilania, włóż próbnik do każdego otworu w puszce instalacyjnej, dotykając każdego przewodu. Jeśli próbnik nie zaświeci się (lub multimetr wskaże 0V), możesz uznać, że napięcie zostało odcięte. Sprawdź każdy przewód, nawet jeśli wydaje się, że jest jeden przewód fazowy, zawsze warto upewnić się co do każdego z nich.Krok 3: Przygotuj swój warsztat lista narzędzi, które musisz mieć pod ręką
Odpowiednie narzędzia to podstawa sprawnej i bezpiecznej pracy. Upewnij się, że masz je wszystkie pod ręką, zanim zaczniesz:
- Próbnik napięcia (neonówka) lub multimetr cyfrowy: Niezbędny do weryfikacji braku napięcia i identyfikacji przewodu fazowego.
- Zestaw wkrętaków: Płaski i krzyżakowy, odpowiednie do śrub mocujących włącznik i zacisków.
- Ściągacz do izolacji lub ostry nożyk: Do precyzyjnego usuwania izolacji z przewodów bez uszkadzania żył.
- Kombinerki: Przydatne do przycinania przewodów lub kształtowania ich końcówek.
- Złączki instalacyjne (np. WAGO): Do bezpiecznego łączenia przewodów neutralnych i ochronnych w puszce.
- Poziomica (opcjonalnie): Dla estetycznego i równego montażu włącznika.

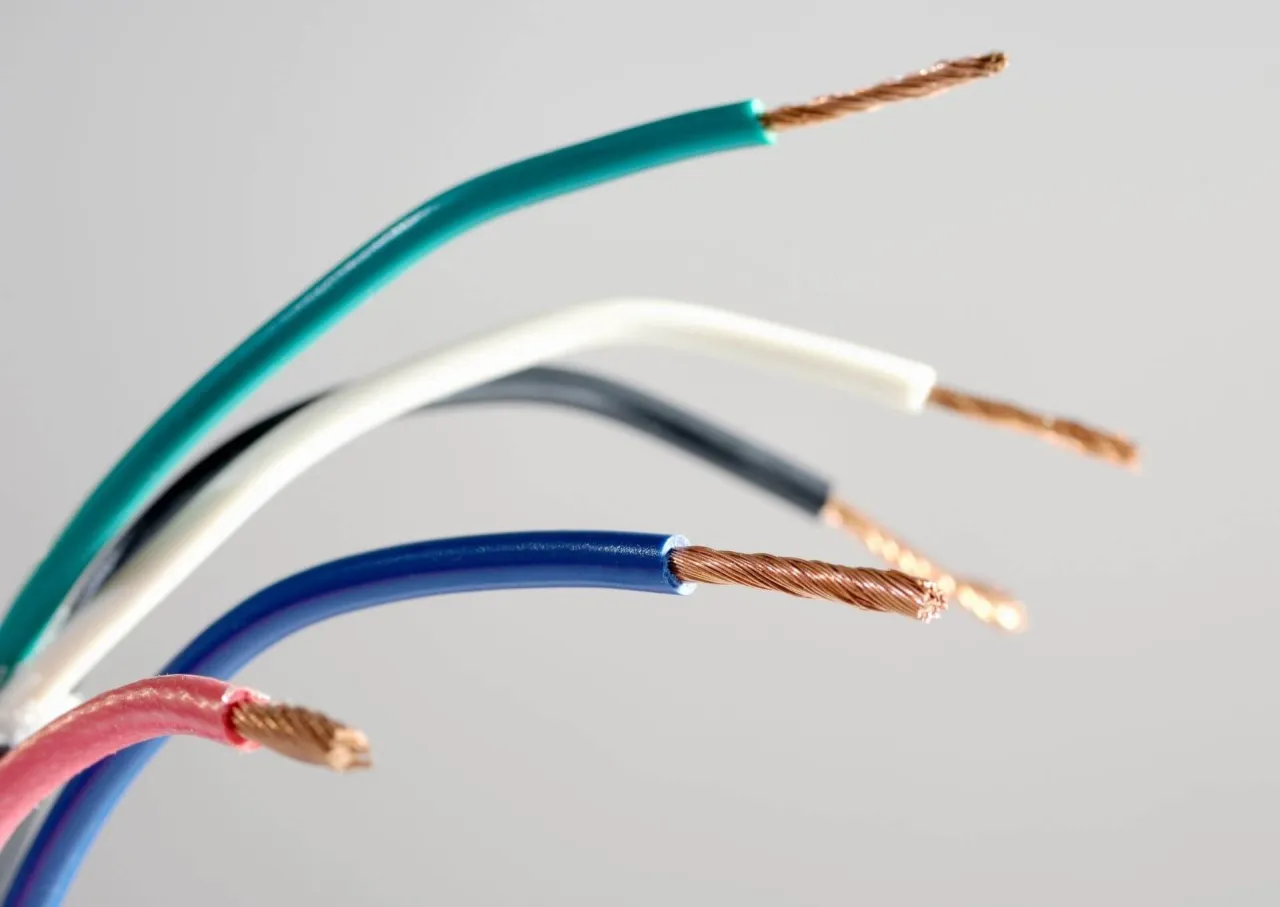

Rozszyfruj kable w puszce: Przewodnik po kolorach i oznaczeniach
Zrozumienie kolorystyki przewodów to klucz do poprawnego i bezpiecznego podłączenia. W polskiej instalacji elektrycznej obowiązują określone normy, które pomagają w identyfikacji funkcji każdego kabla. Znajomość tych zasad pozwoli Ci uniknąć pomyłek i zapewni prawidłowe działanie instalacji.
Co oznaczają kolory? Identyfikacja przewodów L, N i PE w polskiej instalacji
Zgodnie z normą PN-HD 308 S2: 2007, przewody w instalacji elektrycznej mają ściśle określone kolory, które odpowiadają ich funkcji:
| Kolor przewodu | Oznaczenie i funkcja |
|---|---|
| Brązowy, czarny, szary | L (fazowy) - Przewód pod napięciem, który jest przerywany przez włącznik. |
| Niebieski | N (neutralny) - Przewód powrotny, nie jest podłączany do włącznika, lecz łączony w puszce. |
| Żółto-zielony | PE (ochronny) - Służy do ochrony przeciwporażeniowej, nie jest podłączany do włącznika, lecz łączony w puszce. |
Jak rozpoznać przewód fazowy, czyli ten, który "kopie"?
Przewód fazowy (L) to ten, który jest pod napięciem i to właśnie on jest przerywany przez włącznik. Jego prawidłowa identyfikacja jest kluczowa dla bezpieczeństwa i poprawnego działania instalacji. Najłatwiej rozpoznać go za pomocą próbnika napięcia. Po włączeniu zasilania (tylko na chwilę, do testu!), dotknij końcówką próbnika do każdego przewodu. Przewód, przy którym próbnik zaświeci się (lub multimetr wskaże napięcie np. 230V), to przewód fazowy. Zawsze upewnij się, że masz odcięte zasilanie przed przystąpieniem do dalszych prac!
Uwaga na stare instalacje co zrobić, gdy kolory nie zgadzają się z normą?
W starszych budynkach, szczególnie tych sprzed kilkudziesięciu lat, możesz natknąć się na instalacje, gdzie kolorystyka przewodów odbiega od obecnych norm, a nawet może brakować przewodu ochronnego (PE). W takich przypadkach nigdy nie polegaj wyłącznie na kolorach. Jedynym wiarygodnym narzędziem do identyfikacji przewodów jest próbnik napięcia. Zawsze sprawdź każdy przewód. Jeśli Twoja instalacja jest dwużyłowa (brak przewodu PE), zachowaj szczególną ostrożność, ponieważ ochrona przeciwporażeniowa jest w niej ograniczona. W przypadku jakichkolwiek wątpliwości lub nietypowych instalacji, zawsze zalecam skonsultowanie się z wykwalifikowanym elektrykiem.
Podłączamy włącznik pojedynczy: Instrukcja krok po kroku
Włącznik pojedynczy to najprostszy i najczęściej spotykany typ. Jego podłączenie jest podstawą, którą musisz opanować, zanim przejdziesz do bardziej skomplikowanych rozwiązań. Pamiętaj o wszystkich zasadach bezpieczeństwa, które omówiliśmy wcześniej.
Demontaż starego mechanizmu jak to zrobić bez uszkodzeń?
Jeśli wymieniasz stary włącznik, musisz go najpierw ostrożnie zdemontować. Pamiętaj, że zasilanie musi być odcięte!
- Odkręć ramkę: Zazwyczaj ramka jest mocowana na zatrzaski lub małe śrubki. Ostrożnie ją zdejmij.
- Zdejmij klawisz: Klawisz (przycisk) włącznika zazwyczaj jest osadzony na zatrzaskach. Podważ go delikatnie płaskim wkrętakiem i zdejmij.
- Odkręć śruby mocujące mechanizm: Wewnątrz zobaczysz mechanizm włącznika, który jest przykręcony do puszki instalacyjnej dwiema śrubami po bokach. Odkręć je.
- Ostrożnie wyciągnij mechanizm: Delikatnie wyciągnij mechanizm z puszki, aby uzyskać dostęp do przewodów.
- Odłącz przewody: Odkręć śrubki zaciskowe, które trzymają przewody w mechanizmie starego włącznika i ostrożnie je odłącz. Zapamiętaj lub zrób zdjęcie, który przewód był podłączony do którego zacisku.
Przygotowanie przewodów do podłączenia prawidłowe ściąganie izolacji
Prawidłowe przygotowanie przewodów jest kluczowe dla trwałego i bezpiecznego połączenia. Zbyt krótko odizolowany przewód może nie stykać, a zbyt długo odizolowany grozi zwarciem. Użyj ściągacza izolacji, aby usunąć około 1 cm izolacji z końcówki każdego przewodu. Upewnij się, że nie uszkodziłeś miedzianych żył. Jeśli używasz nożyka, rób to bardzo ostrożnie, nacinając izolację dookoła, a następnie ściągając ją.
Schemat podłączenia włącznika pojedynczego gdzie wpiąć przewód fazowy?
Włącznik pojedynczy ma za zadanie przerywać obwód na przewodzie fazowym. Oznacza to, że do włącznika podłączasz dwa przewody fazowe:
- Przewód fazowy zasilający (L): To ten, który doprowadza prąd do włącznika. Podłącz go do jednego z zacisków włącznika, często oznaczonego jako "L" lub strzałką skierowaną do wewnątrz.
- Przewód fazowy prowadzący do lampy: To ten, który po włączeniu włącznika doprowadzi prąd do żarówki. Podłącz go do drugiego zacisku włącznika.
Pamiętaj, że przewód neutralny (N) i ochronny (PE) nie są podłączane do włącznika. Są one łączone w puszce za pomocą złączek instalacyjnych, omijając włącznik.
Finalny montaż i test jak zamocować włącznik i sprawdzić jego działanie?
Po podłączeniu przewodów, czas na końcowy montaż i weryfikację:
- Ostrożnie umieść mechanizm w puszce: Upewnij się, że przewody są ułożone tak, aby nie były ściśnięte ani uszkodzone.
- Przykręć śrubami mocującymi: Dokręć śruby po bokach mechanizmu, aby stabilnie zamocować włącznik w puszce. Użyj poziomicy, jeśli chcesz, aby włącznik był idealnie prosto.
- Zamontuj ramkę i klawisz: Załóż ramkę ozdobną, a następnie wciśnij klawisz włącznika.
- Włącz zasilanie: Wróć do skrzynki rozdzielczej i włącz odpowiedni bezpiecznik (lub bezpiecznik główny).
- Przetestuj działanie włącznika: Sprawdź, czy światło włącza się i wyłącza prawidłowo.
Włącznik podwójny (świecznikowy): Podłączanie dwóch obwodów światła
Włącznik podwójny, często nazywany świecznikowym, to bardzo praktyczne rozwiązanie, które pozwala na niezależne sterowanie dwoma źródłami światła z jednego miejsca. Idealnie sprawdza się w przypadku żyrandoli z kilkoma grupami żarówek lub w pomieszczeniach, gdzie chcemy oddzielnie włączać np. oświetlenie główne i punktowe.
Jaka jest różnica w budowie włącznika pojedynczego i podwójnego?
Główna różnica w budowie włącznika podwójnego w porównaniu do pojedynczego leży w liczbie zacisków wyjściowych. Włącznik pojedynczy ma jeden zacisk wejściowy dla fazy zasilającej i jeden zacisk wyjściowy dla przewodu idącego do lampy. Natomiast włącznik podwójny posiada jeden wspólny zacisk wejściowy dla przewodu fazowego zasilającego (L) oraz dwa oddzielne zaciski wyjściowe (często oznaczone jako L1 i L2 lub strzałkami) dla dwóch niezależnych obwodów światła. Pozwala to na podłączenie dwóch osobnych przewodów fazowych, które będą sterować dwoma różnymi źródłami światła.
Identyfikacja przewodów w puszce czego szukać przy podwójnym włączniku?
Przy włączniku podwójnym w puszce instalacyjnej znajdziesz nieco więcej przewodów niż w przypadku pojedynczego. Będziesz mieć:
- Jeden przewód fazowy zasilający (L): To ten, który dostarcza prąd do włącznika.
- Dwa przewody fazowe prowadzące do lamp (L1, L2): Każdy z nich będzie sterował osobnym obwodem światła.
- Przewody neutralne (N) i ochronne (PE): Te przewody, podobnie jak w przypadku włącznika pojedynczego, są łączone w puszce i nie są podłączane bezpośrednio do włącznika.
Zawsze pamiętaj o weryfikacji przewodów próbnikiem napięcia, aby upewnić się co do ich funkcji.

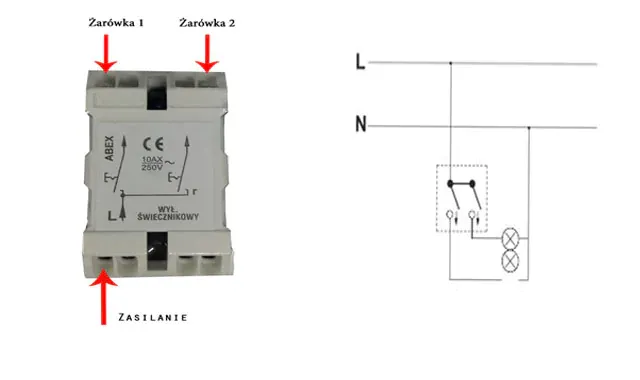

Schemat podłączenia włącznika podwójnego jeden kabel zasilający, dwa wyjścia
Podłączenie włącznika podwójnego wygląda następująco:
- Przewód fazowy zasilający (L) podłącz do wspólnego zacisku wejściowego włącznika (często oznaczonego jako "L" lub strzałką do wewnątrz).
- Pierwszy przewód fazowy do lampy (L1) podłącz do jednego z zacisków wyjściowych (np. L1).
- Drugi przewód fazowy do lampy (L2) podłącz do drugiego zacisku wyjściowego (np. L2).
W ten sposób, każdy klawisz włącznika będzie niezależnie przerywał prąd na jednym z przewodów L1 lub L2, sterując odpowiednim obwodem oświetleniowym.
Łączenie przewodów neutralnych (N) i ochronnych (PE) rola złączek WAGO
Tak jak wspomniałem wcześniej, przewody neutralne (N) i ochronne (PE) nie są podłączane do samego mechanizmu włącznika. Ich rolą jest zapewnienie zamknięcia obwodu i ochrony przeciwporażeniowej. W puszce instalacyjnej należy je bezpiecznie połączyć za pomocą odpowiednich złączek instalacyjnych, takich jak popularne złączki WAGO. Zapewniają one szybkie, pewne i bezpieczne połączenie przewodów, minimalizując ryzyko luźnych styków i przegrzewania. Upewnij się, że wszystkie przewody neutralne są połączone razem, i wszystkie przewody ochronne są połączone razem.
Wyższy poziom: Jak prawidłowo podłączyć włącznik schodowy?
Włączniki schodowe to sprytne rozwiązanie, które pozwala na sterowanie jednym punktem świetlnym z dwóch różnych miejsc. Jest to niezwykle przydatne na klatkach schodowych, w długich korytarzach, czy w dużych pomieszczeniach z kilkoma wejściami, gdzie chcemy włączyć światło wchodząc i wyłączyć wychodząc, bez konieczności wracania.
Kiedy potrzebujesz włącznika schodowego i jak on działa?
Włączniki schodowe są niezbędne wszędzie tam, gdzie komfort i bezpieczeństwo wymagają możliwości włączenia i wyłączenia światła z dwóch punktów. Wyobraź sobie klatkę schodową: wchodząc na dół, włączasz światło na górze, a schodząc, wyłączasz je na dole. Włączniki schodowe zawsze pracują w parze. Ich zasada działania polega na tym, że przełączają przewód fazowy między dwoma dodatkowymi przewodami, zwanymi korespondencyjnymi, które łączą oba włączniki. Dzięki temu, niezależnie od pozycji każdego z włączników, zawsze istnieje możliwość zmiany stanu oświetlenia.
Przewody korespondencyjne klucz do poprawnego działania układu
Kluczowym elementem w instalacji schodowej są przewody korespondencyjne. Są to dwa dodatkowe przewody, które fizycznie łączą ze sobą oba włączniki schodowe. To właśnie nimi "podróżuje" faza, przełączana przez mechanizmy włączników. Bez prawidłowego podłączenia przewodów korespondencyjnych, układ schodowy nie będzie działał. Zazwyczaj włączniki schodowe posiadają trzy zaciski: jeden wejściowy (dla fazy zasilającej lub fazy do lampy) i dwa korespondencyjne.
Schemat połączeń między dwoma włącznikami schodowymi krok po kroku
Podłączenie dwóch włączników schodowych wymaga nieco więcej uwagi:
-
Pierwszy włącznik schodowy:
- Faza zasilająca (L) podłączana jest do zacisku wejściowego (często oznaczonego jako "L" lub "P") pierwszego włącznika.
- Dwa przewody korespondencyjne (np. oznaczone 1 i 2) podłączane są do pozostałych dwóch zacisków pierwszego włącznika.
-
Drugi włącznik schodowy:
- Dwa przewody korespondencyjne, które biegną od pierwszego włącznika, podłączane są do tych samych zacisków korespondencyjnych (1 i 2) drugiego włącznika.
- Przewód fazowy prowadzący do lampy podłączany jest do zacisku wejściowego (L lub P) drugiego włącznika.
- Przewody neutralne (N) i ochronne (PE): Jak zawsze, są one łączone w puszce za pomocą złączek instalacyjnych i nie przechodzą przez włączniki.
Pamiętaj, że w tym układzie faza zasilająca wchodzi do jednego włącznika, a faza do lampy wychodzi z drugiego włącznika. Przewody korespondencyjne są mostem między nimi.
Chcesz sterować światłem z 3 miejsc? Wprowadzenie do włącznika krzyżowego
Jeśli potrzebujesz sterować światłem z trzech lub więcej miejsc, do układu schodowego musisz dołączyć włącznik krzyżowy. Włącznik krzyżowy zawsze pracuje w połączeniu z dwoma włącznikami schodowymi, umieszczony jest pomiędzy nimi. Posiada on cztery zaciski: dwa wejściowe i dwa wyjściowe, służące do wpięcia przewodów korespondencyjnych. Włącznik krzyżowy zamienia miejscami przewody korespondencyjne, co pozwala na rozbudowanie układu o dodatkowe punkty sterowania.
Najczęstsze błędy i problemy: Jak sobie z nimi poradzić?
Nawet przy starannym montażu, czasami pojawiają się niespodziewane problemy. Ważne jest, aby wiedzieć, jak je zdiagnozować i, jeśli to możliwe, samodzielnie rozwiązać. Pamiętaj jednak, że zawsze należy najpierw odciąć zasilanie!
Dlaczego włącznik nie działa po podłączeniu? (Checklista)
Jeśli po podłączeniu włącznika światło nie działa, przejdź przez tę checklistę:
- Brak zasilania: Sprawdź, czy bezpiecznik w skrzynce rozdzielczej jest włączony. Może po prostu zapomniałeś go włączyć.
- Luźne połączenie: Upewnij się, że wszystkie przewody są solidnie dokręcone w zaciskach włącznika. Luźny styk to częsta przyczyna braku działania.
- Źle podłączone przewody: Sprawdź, czy przewód fazowy (L) jest podłączony do odpowiednich zacisków, a nie np. do przewodu neutralnego (N). W przypadku włącznika schodowego, upewnij się, że przewody korespondencyjne są prawidłowo wpięte.
- Uszkodzony włącznik: Czasami nowy włącznik może być wadliwy. Jeśli masz pewność co do podłączeń, spróbuj podłączyć inny włącznik, aby wykluczyć tę możliwość.
- Uszkodzona żarówka: Brzmi banalnie, ale często zapominamy sprawdzić, czy żarówka po prostu się nie przepaliła.
Co zrobić, gdy wyłącznik "strzela" lub iskrzy?
Iskrzenie lub "strzelanie" w włączniku to poważny sygnał ostrzegawczy i nigdy nie należy go ignorować. Najczęściej świadczy to o luźnym połączeniu przewodu w zacisku, co prowadzi do przegrzewania i powstawania łuku elektrycznego. Może to również wskazywać na przeciążenie obwodu. Natychmiast wyłącz zasilanie! Następnie sprawdź wszystkie połączenia w włączniku. Dokręć śruby zaciskowe. Jeśli problem nadal występuje po ponownym włączeniu zasilania, koniecznie skonsultuj się z elektrykiem, ponieważ może to prowadzić do pożaru.
Przeczytaj również: Laptop do rzutnika: Podłącz łatwo, rozwiąż problemy (Win/Mac)
Włącznik działa odwrotnie jak naprawić pomyłkę w podłączeniu?
Jeśli włącznik działa "na odwrót" czyli po naciśnięciu "włącz" światło gaśnie, a po naciśnięciu "wyłącz" się zapala najprawdopodobniej zamieniłeś przewody na zaciskach wyjściowych lub wejściowych włącznika. W przypadku włącznika pojedynczego wystarczy zamienić miejscami dwa przewody fazowe podłączone do włącznika. W przypadku włącznika schodowego, problem może leżeć w zamianie przewodów korespondencyjnych lub wejściowego/wyjściowego. Odłącz zasilanie i ostrożnie zamień przewody, a następnie ponownie przetestuj.
Podsumowanie: Kiedy wezwać elektryka, a kiedy można działać samodzielnie?
Podłączenie lub wymiana włącznika światła to zadanie, które wielu z nas może wykonać samodzielnie, zwłaszcza jeśli mamy do czynienia z prostą wymianą w nowoczesnej instalacji i postępujemy zgodnie z instrukcjami bezpieczeństwa. Jeśli czujesz się pewnie, masz niezbędne narzędzia i Twoja instalacja jest zgodna z normami (kolory przewodów są jasne, jest przewód ochronny), możesz śmiało podjąć się tego wyzwania. Pamiętaj, że bezpieczeństwo jest najważniejsze i zawsze należy wyłączyć zasilanie i zweryfikować brak napięcia. Jednakże, jeśli Twoja instalacja jest stara, przewody mają nietypowe kolory, brakuje przewodu ochronnego, masz jakiekolwiek wątpliwości co do identyfikacji przewodów, lub napotykasz na poważne problemy, takie jak iskrzenie czy niewytłumaczalne awarie, bez wahania wezwij wykwalifikowanego elektryka. Prace wykraczające poza prostą wymianę, czy te wymagające modyfikacji instalacji, zawsze powinny być wykonywane przez osoby z odpowiednimi uprawnieniami. Lepiej zapłacić za profesjonalną pomoc niż ryzykować własne zdrowie lub bezpieczeństwo domu.
