Rezystancja to po prostu miara tego, jak silnie element obwodu przeciwstawia się przepływowi prądu. W elektronice ten parametr decyduje o tym, czy układ działa stabilnie, grzeje się za mocno, czy w ogóle zachowuje się tak, jak powinien. Poniżej wyjaśniam definicję, wzór, jednostki, pomiar multimetrem i różnice między rezystancją a pojęciami, które łatwo z nią pomylić.
Najkrócej rzecz ujmując, rezystancja mówi, jak trudno prądowi przepłynąć przez element
- Im większa rezystancja, tym mniejszy prąd popłynie przy tym samym napięciu.
- Podstawowy wzór to R = U / I, a jednostką jest om (Ω).
- Na wartość oporu wpływają m.in. materiał, długość, przekrój i temperatura.
- W praktyce elektronicznej rezystancja pomaga ograniczać prąd, dzielić napięcie i chronić elementy.
- W obwodach prądu zmiennego sama rezystancja często nie wystarcza, bo dochodzi impedancja.
- Pomiar wykonuje się multimetrem przy wyłączonym zasilaniu i najlepiej poza aktywnym obwodem.
Czym jest rezystancja w obwodzie elektrycznym
W praktyce nie jest to abstrakcyjna liczba, tylko bardzo konkretna cecha elementu. Przewód, rezystor, żarówka, silnik czy ścieżka na płytce PCB stawiają prądowi mniejszy albo większy opór. Gdy rezystancja rośnie, przy tym samym napięciu płynie mniejszy prąd; gdy spada, prąd rośnie. To właśnie dlatego dwa pozornie podobne układy mogą zachowywać się zupełnie inaczej.
Najprostszy opis daje prawo Ohma: U = I × R. Jeśli przekształcę ten wzór, dostaję R = U / I. Oznacza to, że rezystancję oblicza się jako iloraz napięcia i natężenia prądu. W języku technicznym mówi się też o oporze elektrycznym lub oporności, ale sens pozostaje ten sam: chodzi o stopień przeciwstawiania się przepływowi ładunków.
Warto pamiętać, że nie każdy element zachowuje się idealnie liniowo. Rezystor zwykle tak, ale dioda, LED czy żarówka już nie. Dla nich sam wzór jest nadal użyteczny, tylko trzeba uważać, bo ich opór nie zawsze pozostaje stały w całym zakresie pracy. To prowadzi wprost do pytania, od czego ta wartość zależy w konkretnym materiale.
Od czego zależy wartość oporu
Najłatwiej zgubić intuicję właśnie tutaj, bo rezystancja nie bierze się z jednego czynnika. Dla przewodnika liczy się zarówno materiał, jak i geometria. Miedź przewodzi lepiej niż nichrom, grubszy przewód ma mniejszy opór niż cienki, a dłuższy odcinek stawia większy opór niż krótki.
| Czynnik | Wpływ na rezystancję | Co to znaczy w praktyce |
|---|---|---|
| Materiał | Różne materiały przewodzą inaczej | Miedź ma mały opór, a materiały oporowe celowo mają go większy |
| Długość przewodnika | Im dłużej, tym większy opór | Długi kabel albo ścieżka bardziej „hamuje” prąd |
| Przekrój | Im większy przekrój, tym mniejszy opór | Grubszy przewód lepiej znosi większy prąd i mniej się grzeje |
| Temperatura | Często zmienia rezystancję materiału | Nagrzany element może zachowywać się inaczej niż zimny |
| Stan styków | Korozja i zabrudzenia podnoszą opór | Utlenione złącze albo słaby lut potrafi powodować spadki napięcia i grzanie |
W fizyce zapisuję to skrótem R = ρ × l / A, gdzie ρ to rezystywność materiału, l długość przewodnika, a A jego pole przekroju. Ta zależność jest bardzo użyteczna w elektronice, bo pozwala przewidzieć, dlaczego cienka, długa ścieżka na PCB może grzać się bardziej niż krótka i szeroka.
Temperatura też ma znaczenie. W metalach rezystancja zwykle rośnie wraz z temperaturą, więc nagrzany przewód albo rezystor może zachowywać się inaczej niż w spoczynku. W półprzewodnikach zależność bywa bardziej złożona, dlatego przy czujnikach i układach sterujących nie zakładam z góry, że opór zawsze pozostaje stały.
Żeby to policzyć bez zgadywania, potrzebny jest jeszcze sam wzór i poprawne jednostki.
Jak czytać wzór R = U/I i nie pomylić jednostek
Wzór jest prosty, ale w praktyce najwięcej błędów robi się na jednostkach. Napięcie podaję w woltach (V), prąd w amperach (A), a wynik wychodzi w omach (Ω). Jeśli prąd jest w miliamperach, trzeba go najpierw przeliczyć. 20 mA to 0,02 A, a 500 mA to 0,5 A.
| Napięcie | Prąd | Rezystancja | Wniosek |
|---|---|---|---|
| 5 V | 0,5 A | 10 Ω | Układ ma mały opór i pobiera spory prąd |
| 12 V | 0,02 A | 600 Ω | Prąd jest ograniczony, więc element „hamuje” przepływ wyraźniej |
| 3,3 V | 0,0033 A | 1000 Ω | To klasyczny rząd wielkości dla elementów sygnałowych |
Ja najczęściej używam tego w prostych obliczeniach dla LED-ów, małych grzałek i dzielników napięcia. Jeśli układ wymaga ograniczenia prądu, rosnąca rezystancja jest pierwszym narzędziem, po które sięgam. Jeśli natomiast mówimy o prądzie zmiennym albo układach z cewkami i kondensatorami, samo R przestaje wystarczać i trzeba patrzeć szerzej.

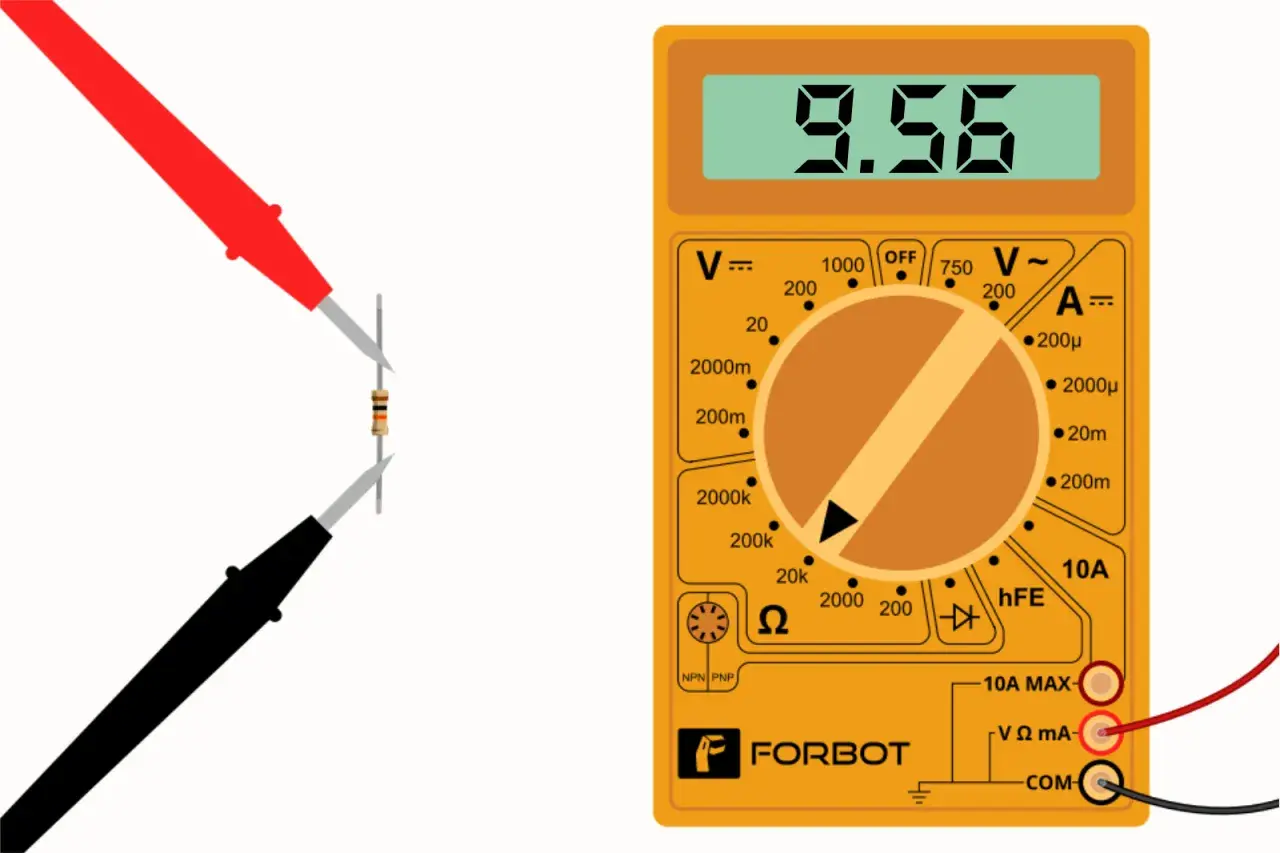

Jak mierzyć rezystancję multimetrem bez błędnego wyniku
Pomiar wydaje się banalny, ale tu łatwo o fałszywy odczyt. Multimetr podaje własny, mały prąd testowy, więc rezystancję mierzy się przy wyłączonym zasilaniu. W przeciwnym razie wynik może być bez sensu, a w skrajnym przypadku można uszkodzić przyrząd.
- Wyłącz zasilanie układu i odczekaj, aż rozładują się kondensatory.
- Jeśli to możliwe, odizoluj badany element od reszty obwodu. W układzie „w płycie” równoległe ścieżki często zaniżają wynik.
- Ustaw multimetr na pomiar oporu, czyli zakres z symbolem Ω.
- Przyłóż sondy do końcówek elementu i odczytaj wartość.
- Jeśli miernik pokazuje OL, nieskończoność albo bardzo wysoką wartość, obwód może być przerwany. Jeśli wynik jest bliski zeru, możliwe jest zwarcie.
W praktyce zwracam też uwagę na stan przewodów pomiarowych i styków. Zabrudzone sondy, utlenione końcówki albo luźny kontakt potrafią dodać kilka omów i całkowicie zmylić ocenę. Przy elementach mocy najlepiej mierzyć poza obwodem, bo ciepło i równoległe gałęzie zniekształcają wynik bardziej, niż początkujący zwykle zakładają.
Kiedy to rozróżniam, łatwiej oceniam, co mierzę i dlaczego wynik bywa inny niż oczekiwany.
Rezystancja, rezystywność, konduktancja i impedancja to nie to samo
To jedna z tych rzeczy, które dobrze rozdzielić raz, a porządnie. W rozmowie potocznej wszystko bywa wrzucane do jednego worka, ale w elektronice znaczenie ma precyzja. Ja rozróżniam te pojęcia tak:
| Pojęcie | Co opisuje | Jednostka | Kiedy ma znaczenie |
|---|---|---|---|
| Rezystancja | Opór konkretnego elementu lub odcinka obwodu | Ω | Przy analizie obwodów i pomiarach |
| Rezystywność | Właściwość materiału niezależna od wymiarów | Ω·m | Przy porównywaniu materiałów |
| Konduktancja | Odwrotność rezystancji, czyli miara przewodzenia | S | Gdy łatwiej myśleć o „łatwości przepływu” |
| Impedancja | Całkowity opór w prądzie zmiennym, z wpływem cewek i kondensatorów | Ω | W układach AC, audio i radiowych |
W obwodach prądu stałego zwykle wystarcza rezystancja. W prądzie zmiennym sytuacja robi się bogatsza, bo dochodzi faza, częstotliwość i elementy bierne. Dlatego w sprzęcie audio, zasilaczach impulsowych czy torach radiowych patrzę już nie tylko na opór, ale właśnie na impedancję. Na tej podstawie łatwiej przejść od teorii do realnych zastosowań w układach.
Gdzie rezystancja naprawdę ma znaczenie w elektronice
Najprostszy przykład to LED. Bez odpowiednio dobranego rezystora dioda mogłaby pobrać zbyt duży prąd i szybko się uszkodzić. W praktyce element ograniczający prąd jest tam po to, żeby ustabilizować pracę całego układu, a nie tylko „dodać coś do schematu”. Przy zasilaniu z 5 V często spotyka się rezystory rzędu kilkuset omów, ale dokładna wartość zależy od samej diody i oczekiwanego prądu.
- LED-y i wskaźniki - rezystancja chroni diodę i ustala jej jasność.
- Dzielniki napięcia - dwa rezystory tworzą prosty sposób uzyskania niższego napięcia dla wejść układów.
- Grzałki i elementy mocy - tutaj opór zamienia energię elektryczną w ciepło, więc rezystancja jest częścią projektu, a nie przypadkowym skutkiem.
- Przewody i ścieżki PCB - zbyt duża rezystancja powoduje spadek napięcia i niepotrzebne straty mocy.
- Czujniki NTC i PTC - ich opór zmienia się z temperaturą, więc rezystancja staje się sygnałem pomiarowym.
- Styczki i złącza - podwyższony opór kontaktu bywa pierwszą oznaką utlenienia, luzu albo uszkodzenia.
W projektach serwisowych najczęściej sprawdzam nie tylko samą wartość w omach, ale też to, czy element nie zmienił parametrów pod wpływem temperatury, zwarcia albo starzenia. Właśnie dlatego rezystancja jest tak ważna: potrafi powiedzieć nie tylko, jak układ działa, ale też czy zaczyna się psuć.
I właśnie tu najczęściej wychodzą błędy, dlatego ostatnia sekcja jest najbardziej praktyczna.
Na co zwracam uwagę, zanim uznam układ za sprawny
Sam wynik w omach nie wystarcza. Ten sam rezystor może mieć nadal poprawną wartość, a mimo to być złym wyborem, jeśli ma za małą moc znamionową. Rezystor 1 kΩ o mocy 0,25 W i rezystor 1 kΩ o mocy 1 W mają tę samą rezystancję, ale zupełnie inny zapas termiczny. To właśnie moc, tolerancja i temperatura pracy decydują o tym, czy element wytrzyma w danym układzie.
Patrzę też na trzy rzeczy, które początkujący często pomijają: czy element pracuje w obwodzie stałym czy zmiennym, czy pomiar był wykonany poza układem i czy w pobliżu nie ma źródła ciepła, które zmienia wynik. Jeśli coś się grzeje, nie zawsze winna jest sama rezystancja. Czasem problemem jest zbyt duży prąd, słaby styk, zimny lut albo zły dobór elementu do warunków pracy.
Jeśli mam zostawić jedną praktyczną myśl, to tę: w elektronice rezystancja nie jest suchą definicją z podręcznika, tylko bardzo użytecznym narzędziem do przewidywania zachowania układu. Gdy rozumiesz jej zależność od materiału, temperatury i geometrii, łatwiej dobierasz elementy, szybciej diagnozujesz usterki i rzadziej mylisz objaw z przyczyną.
