Regulator PID jest jednym z najpraktyczniejszych narzędzi automatyki, bo pozwala utrzymać temperaturę, prędkość, ciśnienie albo pozycję możliwie blisko wartości zadanej bez ciągłej ingerencji człowieka. W tym tekście rozkładam na części pierwsze, jak działa pętla sprzężenia zwrotnego, co robią człony P, I i D, kiedy lepiej wybrać prostszy wariant oraz jak stroić układ, żeby nie wprowadzić oscylacji zamiast stabilności. Z perspektywy elektroniki to temat bardzo konkretny, bo ten sam mechanizm spotyka się w sterownikach grzałek, napędów, zasilaczy i systemów embedded.
Najważniejsze informacje o PID w skrócie
- Układ porównuje wartość zadaną z pomiarem i na tej podstawie koryguje wyjście.
- Człon P daje szybką reakcję, I usuwa błąd ustalony, a D tłumi zbyt gwałtowne zmiany.
- Najlepiej działa tam, gdzie pomiar jest wiarygodny, a obiekt da się regulować w pętli zamkniętej.
- Zbyt agresywne nastawy zwykle kończą się przeregulowaniem i oscylacjami.
- W praktyce często wystarcza PI, a pełny PID wybiera się wtedy, gdy trzeba połączyć szybkość z dobrą stabilnością.
Jak działa pętla sprzężenia zwrotnego w praktyce
Najprościej patrzeć na to jak na ciągły dialog między pomiarem a sterowaniem. Układ ma wartość zadaną, czyli punkt odniesienia, oraz wartość mierzoną, czyli to, co naprawdę dzieje się w procesie. Różnica między nimi to uchyb, a właśnie na jego podstawie sterownik wylicza, jak mocno ma podać sygnał wyjściowy.
Ja zwykle tłumaczę to na przykładzie grzałki. Jeśli temperatura spada poniżej celu, sterowanie zwiększa moc. Jeśli rośnie za wysoko, ogranicza ją. Cała sztuka polega na tym, żeby reakcja była szybka, ale nie nerwowa. W dobrze zestrojonym układzie po zakłóceniu wartość wraca do celu bez długiego bujania, a to właśnie odróżnia sensowną regulację od zwykłego włączania i wyłączania zasilania.
W elektronice znaczenie mają też opóźnienia. Czujnik nie widzi zmiany natychmiast, wyjście nie reaguje idealnie liniowo, a część obiektów ma bezwładność. Gdy to opóźnienie jest duże, sterowanie musi być ostrożniejsze, bo zbyt agresywna reakcja zaczyna napędzać oscylacje zamiast je gasić. Właśnie z tego powodu warto rozumieć, co robi każdy z członów układu, a nie tylko wpisywać współczynniki z tabelki.
To prowadzi wprost do najważniejszej części, czyli do roli członów P, I i D.

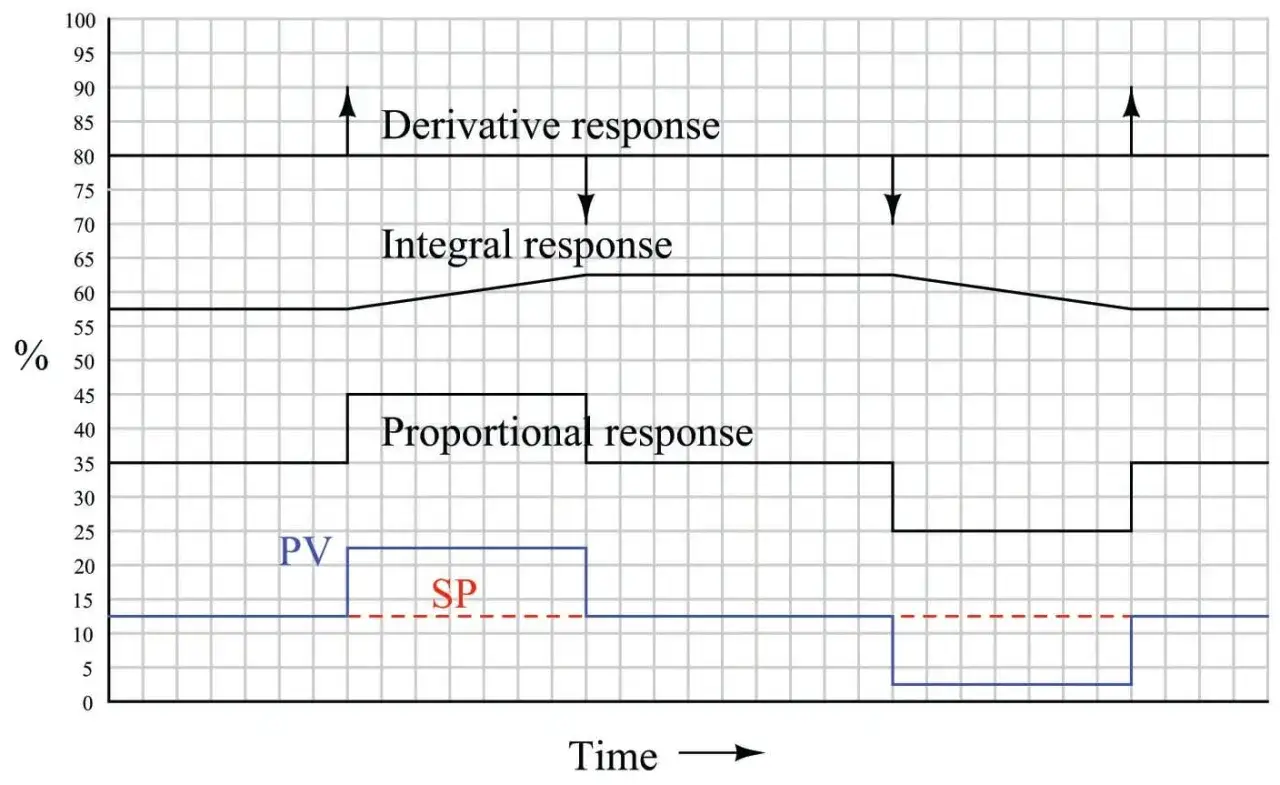

Co robią człony P, I i D i dlaczego nie działają tak samo
Najczytelniej widać to wprost, bez nadmiaru teorii. Każdy człon odpowiada za inny rodzaj korekty i każdy ma własny koszt uboczny, dlatego dobór nastaw nigdy nie jest wyłącznie matematyczny. W praktyce chodzi o kompromis między szybkością, dokładnością i tłumieniem oscylacji.
| Człon | Na co reaguje | Co daje | Typowe ryzyko |
|---|---|---|---|
| P | Na bieżący uchyb | Szybką, bezpośrednią reakcję | Za duże wzmocnienie prowadzi do przeregulowania i drgań |
| I | Na sumę uchybu w czasie | Usunięcie błędu ustalonego | Zbyt mocny człon całkujący potrafi nakręcić układ i wydłużyć dochodzenie do celu |
| D | Na tempo zmiany błędu | Działanie wyprzedzające i tłumienie gwałtownych zmian | Wzmacnia szum pomiarowy i bywa wrażliwy na niedokładny czujnik |
W praktyce P nadaje układowi tempo, I domyka dokładność, a D działa trochę jak amortyzator. Jeśli steruję grzaniem, sam P często zostawia stałe odchylenie od zadanej temperatury. Dodanie I usuwa ten problem, ale bez kontroli może wywołać „przestrzelenie”. Z kolei D pomaga wyhamować zbyt szybkie dojście do celu, tylko że przy zaszumionym sygnale pomiarowym nie można go traktować bezkrytycznie.
Właśnie dlatego nie zawsze potrzebny jest pełny PID. Czasem prostszy wariant daje lepszy efekt, bo nie dokłada niepotrzebnej złożoności do procesu.

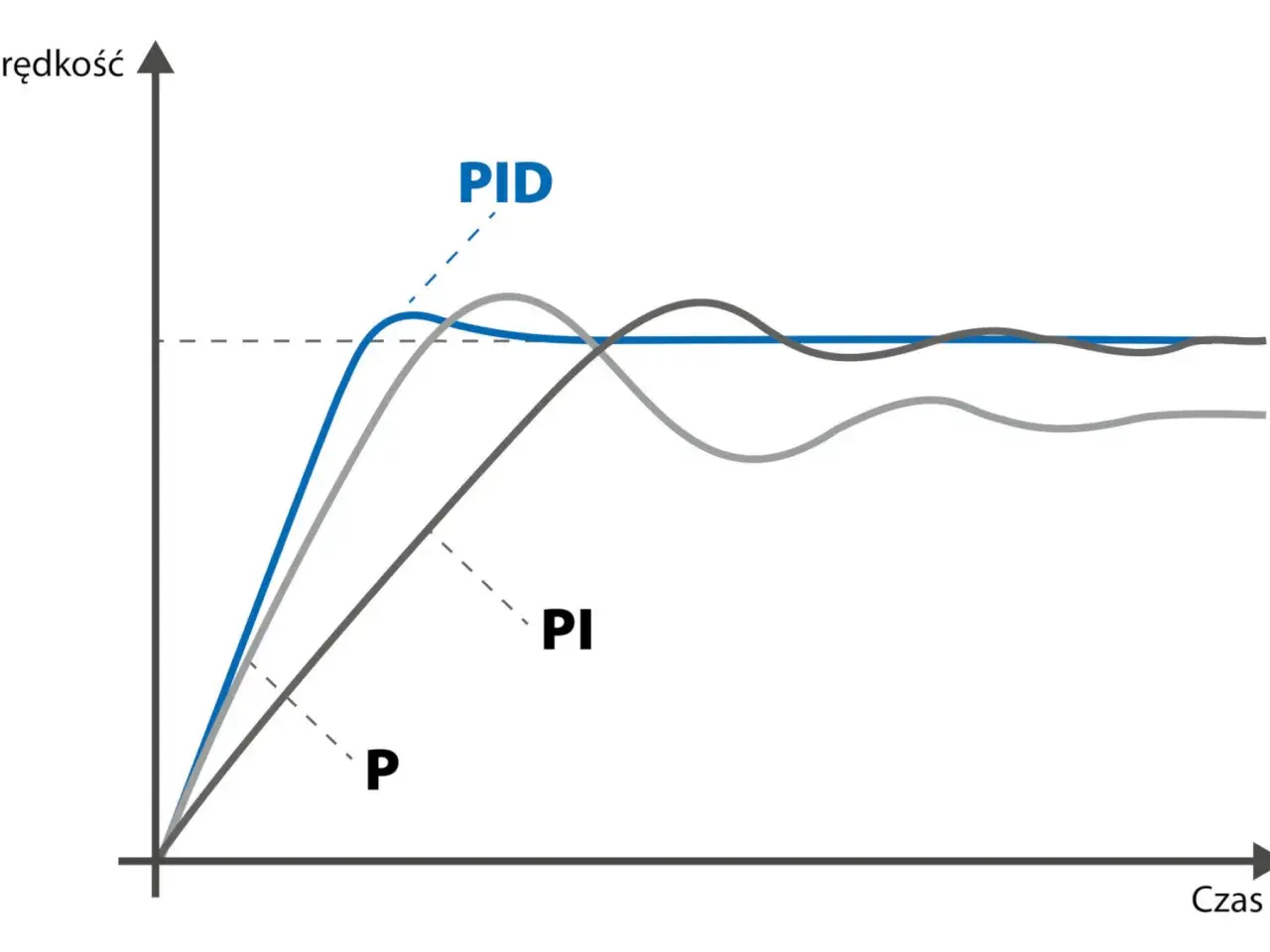

Kiedy wystarczy PI, PD albo sam P
Ja zwykle zaczynam od pytania, czego dokładnie oczekuję od układu. Jeśli priorytetem jest tylko szybka reakcja, sam P może wystarczyć, ale trzeba pogodzić się z uchybem ustalonym. Jeśli ważna jest dokładność bez ciągłego „pływania” wokół celu, bardzo często wygrywa PI. Gdy zależy mi na tłumieniu ruchu i łagodzeniu przeregulowania, rozważam PD albo pełne PID.
| Wariant | Najlepsze zastosowanie | Co dostajesz | Na co uważać |
|---|---|---|---|
| P | Proste, szybkie układy, w których drobny uchyb nie jest krytyczny | Minimalną złożoność i natychmiastową reakcję | Stałe odchylenie od wartości zadanej |
| PI | Temperatura, przepływ, poziom, wiele procesów przemysłowych | Usunięcie uchybu ustalonego i stabilną pracę | Przy zbyt mocnym I układ zaczyna falować |
| PD | Układy ruchu, tłumienie oscylacji, stabilizacja pozycji | Lepsze wyhamowanie i mniejsze przeregulowanie | Brak części całkującej oznacza, że nie zawsze zniknie błąd ustalony |
| PID | Gdy trzeba połączyć szybkość, dokładność i tłumienie | Największą elastyczność strojenia | Wymaga większej dyscypliny przy nastawach, filtracji i testach |
W wielu układach termicznych PI jest po prostu rozsądniejszy niż pełny PID, bo czujnik i obiekt mają własną bezwładność, a część D niewiele wnosi. Z kolei w sterowaniu silnikiem, serwem czy gimbalem bardziej liczy się dynamika, więc dodatkowe tłumienie bywa bardzo pomocne. Jeśli obiekt ma duże opóźnienie albo mocno zaszumiony pomiar, ja wolę najpierw uprościć strukturę niż na siłę dokładwać kolejny człon.
Gdy wybór jest już zawężony, najwięcej robi strojenie, bo to ono decyduje, czy układ będzie stabilny i użyteczny.
Jak stroić układ bez zgadywania
Najrozsądniej zaczynać od obserwacji odpowiedzi skokowej, a nie od losowego wpisywania liczb do sterownika. Ja zwykle stroję układ w prostym porządku: najpierw P, potem I, na końcu D. Dzięki temu łatwiej zobaczyć, który człon poprawia zachowanie procesu, a który je psuje.
- Ustaw I i D na zero, a potem zwiększaj P, aż układ zacznie reagować zdecydowanie, ale jeszcze bez wyraźnego rozkołysania.
- Dodaj I tylko tyle, ile potrzeba do usunięcia błędu ustalonego. To właśnie ten człon domyka dokładność, ale najłatwiej go też „przedawkować”.
- Jeśli odpowiedź nadal ma zbyt duże przeregulowanie, wprowadź D i sprawdź, czy faktycznie tłumi oscylacje.
- Testuj układ nie tylko przy zmianie wartości zadanej, lecz także przy zakłóceniach, na przykład zmianie obciążenia, przeciągu, tarcia albo poboru prądu.
- Sprawdź, co dzieje się przy nasyceniu wyjścia, bo bez ochrony anty-windup człon całkujący potrafi długo „odkręcać” własny nadmiar.
Warto też patrzeć na kilka prostych wskaźników: czas narastania, przeregulowanie, czas ustalania i uchyb ustalony. Czas ustalania często opisuje się jako moment, w którym odpowiedź mieści się już w wąskim paśmie wokół celu, zwykle w granicach 5%. Jeśli reakcja dochodzi szybko, ale potem długo się uspokaja, to znak, że nastawy są zbyt agresywne. Jeśli zaś układ jest bardzo spokojny, ale osiąga cel z wyraźnym opóźnieniem, zwykle brakuje mu odwagi w części P albo I.
W praktyce cyfrowej dochodzi jeszcze jedna rzecz, o której początkujący często zapominają: czas próbkowania. Regulator działa w kolejnych krokach, więc zbyt wolna aktualizacja osłabia jego skuteczność, a zbyt szybka bez sensownej filtracji może tylko uwypuklić szum. To szczególnie ważne w elektronice, gdzie sygnały z ADC, PWM i enkoderów muszą ze sobą współgrać, a nie przeszkadzać sobie nawzajem.
Nawet dobrze dobrane nastawy można jednak popsuć kilkoma prostymi błędami implementacyjnymi.
Najczęstsze błędy, przez które regulacja zaczyna pływać
- Za mocne P - układ reaguje szybko, ale po chwili zaczyna przeregulowywać i oscylować.
- Za mocne I - człon całkujący gromadzi zbyt dużo korekty, więc po zmianie obciążenia proces długo wraca do normy.
- Brak filtra na D - różniczkowanie bez ochrony bardzo łatwo wzmacnia szum z czujnika.
- Zły punkt pomiaru - jeśli czujnik jest daleko od miejsca oddziaływania, opóźnienie rośnie i regulacja staje się mniej przewidywalna.
- Nasycenie aktuatora bez anty-windup - wyjście dochodzi do limitu, a integrator dalej się nakręca, co później wydłuża powrót do celu.
- Strojenie tylko na jednym obciążeniu - układ może działać dobrze „na sucho”, a sypać się po dołożeniu realnej pracy, na przykład wentylatora, bezwładności lub cięższego obciążenia.
- Ignorowanie szumu pomiarowego - w układach z termoparą, NTC, enkoderem albo IMU to jeden z najczęstszych powodów niestabilności.
W elektronice te błędy widać wyjątkowo szybko. Wystarczy źle dobrany filtr, za wolny pomiar albo niedoszacowanie obciążenia, żeby nawet poprawny algorytm zaczął zachowywać się chaotycznie. Dlatego zawsze sprawdzam nie tylko współczynniki, ale też jakość sygnału, ograniczenia wyjścia i warunki pracy całego toru pomiarowego.
Jeśli te rzeczy są pod kontrolą, PID zaczyna pracować dokładnie tam, gdzie ma największy sens.
Gdzie ten algorytm sprawdza się najlepiej w elektronice i automatyce
Największą wartość daje tam, gdzie obiekt da się sensownie zmierzyć, a sterowanie działa płynnie, a nie skokowo. Wtedy algorytm ma z czego liczyć i ma czym korygować. W praktyce najlepiej widać to w kilku typowych klasach zastosowań.
| Zastosowanie | Dlaczego PID pasuje | Na co uważać |
|---|---|---|
| Grzałki, piece, hotendy drukarek 3D | Proces jest względnie przewidywalny, a celem jest stabilna temperatura bez huśtawki | Bezwładność cieplna i opóźnienie pomiaru mogą wywołać przeregulowanie |
| Silniki DC, BLDC i serwonapędy | Trzeba szybko reagować na zmianę obciążenia i utrzymać prędkość lub pozycję | Szum enkodera, tarcie i luzy mechaniczne mocno wpływają na strojenie |
| Pozycjonowanie osi, gimbale, stabilizacja ruchu | D i dobrze ustawione P pomagają tłumić drgania oraz poprawiać płynność ruchu | Zbyt agresywne nastawy łatwo wzbudzają oscylacje całej mechaniki |
| Ciśnienie, przepływ, poziom cieczy | Układ ma utrzymać wielkość procesową blisko zadanej mimo zakłóceń | Często wystarcza PI, bo duża zwłoka procesu utrudnia użycie mocnego D |
| Zasilacze laboratoryjne i układy ładowania | Potrzebne jest stabilne trzymanie napięcia albo prądu w zmiennych warunkach | Należy pilnować ograniczeń prądowych, nasycenia i bezpieczeństwa całego toru |
Ja patrzę przede wszystkim na to, czy obiekt rzeczywiście potrzebuje ciągłej korekty, czy wystarczy prostsza logika sterowania. Jeśli proces jest zbyt wolny, zbyt zaszumiony albo zbyt nieliniowy, pełny regulator PID nie zawsze będzie najlepszą odpowiedzią. Czasem lepiej sprawdza się kaskada, histereza, filtracja sygnału albo po prostu prostszy PI z dobrze ustawionymi ograniczeniami.
Najlepszy wniosek jest prosty: nie chodzi o to, żeby użyć najbardziej efektownego algorytmu, tylko o to, żeby dopasować go do obiektu i warunków pracy. Gdy to się uda, układ zachowuje się spokojnie, przewidywalnie i bez zbędnej ingerencji.
Co sprawdzić, zanim regulator trafi do rzeczywistego układu
Zanim uruchomię sterowanie na prawdziwym sprzęcie, zawsze sprawdzam trzy rzeczy: jakość pomiaru, zakres wyjścia i zachowanie przy zakłóceniu. To drobiazgi, które robią ogromną różnicę w praktyce. Sam algorytm może być poprawny, ale jeśli czujnik jest źle umieszczony, wyjście się nasyca albo czas próbkowania jest przypadkowy, cały układ zaczyna działać gorzej niż prosty, surowy sterownik.
- Najpierw uruchamiam prostą wersję z P albo PI i obserwuję odpowiedź obiektu.
- Dopiero potem dołączam D, i tylko wtedy, gdy faktycznie poprawia tłumienie zmian.
- Sprawdzam działanie przy różnych obciążeniach, a nie tylko w jednym wygodnym punkcie pracy.
- Dbam o filtrację pomiaru, bo bez niej różniczkowanie bardzo szybko traci sens.
Jeśli chcesz zacząć bezpiecznie, zacznij od prostszej struktury i dołóż złożoność dopiero wtedy, gdy naprawdę poprawia efekt. W sterowaniu procesem liczy się nie teoria sama w sobie, tylko to, czy układ utrzymuje stabilność, dokładność i powtarzalność w realnych warunkach pracy.
