Samodzielne podłączenie czujnika zmierzchu? Oto Twój przewodnik!

W dzisiejszym przewodniku skupimy się na praktycznych aspektach podłączania zewnętrznego czujnika zmierzchu. Jeśli zastanawiasz się, jak samodzielnie zainstalować to przydatne urządzenie, które automatycznie włączy światło, gdy zapadnie zmrok, to jesteś we właściwym miejscu. Przygotowałem dla Ciebie szczegółową instrukcję krok po kroku, która pomoże Ci przejść przez cały proces bezpiecznie i skutecznie.

Jak działa czujnik zmierzchu? Poznaj magię fotorezystora

Zastanawiałeś się kiedyś, jak to się dzieje, że światło zapala się samo, gdy tylko słońce zajdzie za horyzont? Cała magia tkwi w sercu czujnika zmierzchu fotorezystorze. To niewielki, ale niezwykle sprytny element, którego rezystancja, czyli opór elektryczny, zmienia się w zależności od natężenia padającego na niego światła. Kiedy robi się ciemno, rezystancja fotorezystora wzrasta, a gdy światła jest dużo, maleje. Czujnik jest tak skalibrowany, by w momencie, gdy natężenie światła spadnie poniżej określonego progu (zazwyczaj jest to kilka czy kilkanaście luksów), zamknąć obwód elektryczny i włączyć podłączone do niego oświetlenie. Proste, a zarazem genialne!

Wygoda, oszczędność, bezpieczeństwo: trzy powody, dla których warto go zainstalować

Instalacja automatycznego oświetlenia sterowanego czujnikiem zmierzchu to decyzja, która przynosi szereg korzyści. Z mojego doświadczenia wynika, że trzy główne powody, dla których warto się na to zdecydować, to:

• Niezrównana wygoda: Zapomnij o ręcznym włączaniu i wyłączaniu świateł na zewnątrz. Czujnik zmierzchu zrobi to za Ciebie, zapewniając oświetlenie dokładnie wtedy, gdy jest potrzebne. To szczególnie docenisz wracając do domu po zmroku, gdy podjazd czy ścieżka do drzwi będą już oświetlone.
• Oszczędność energii: Dzięki precyzyjnemu działaniu czujnika światło będzie włączone tylko wtedy, gdy jest to konieczne. Nie zapomnisz go wyłączyć rano, a lampy nie będą świecić bez potrzeby w ciągu dnia. To przekłada się na realne oszczędności na rachunkach za prąd.
• Zwiększone bezpieczeństwo: Oświetlony teren wokół domu to nie tylko komfort, ale przede wszystkim bezpieczeństwo. Odstrasza potencjalnych intruzów, ułatwia poruszanie się po posesji i minimalizuje ryzyko potknięć czy upadków w ciemnościach.

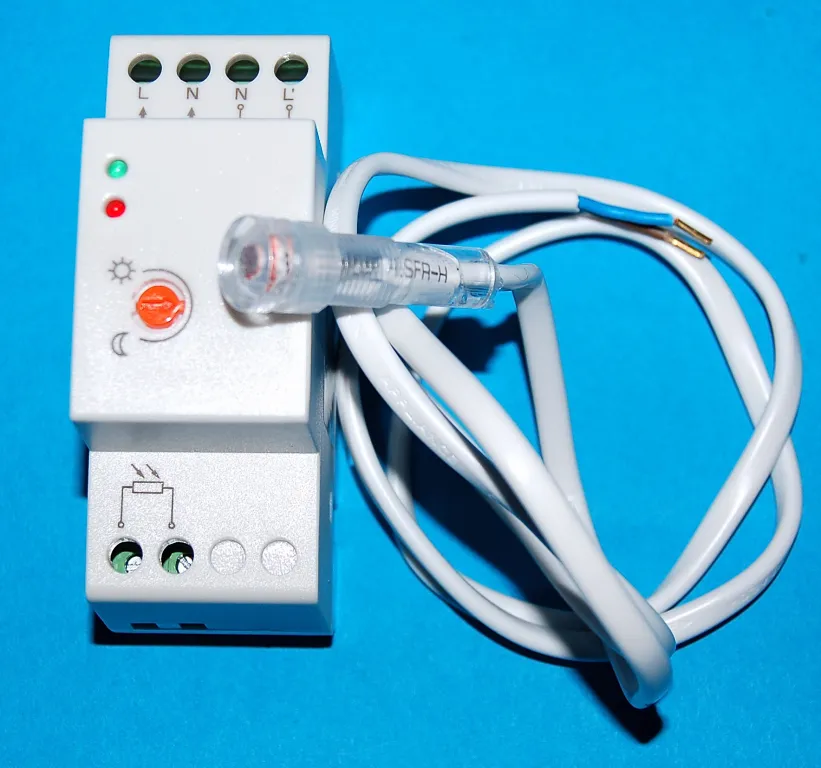

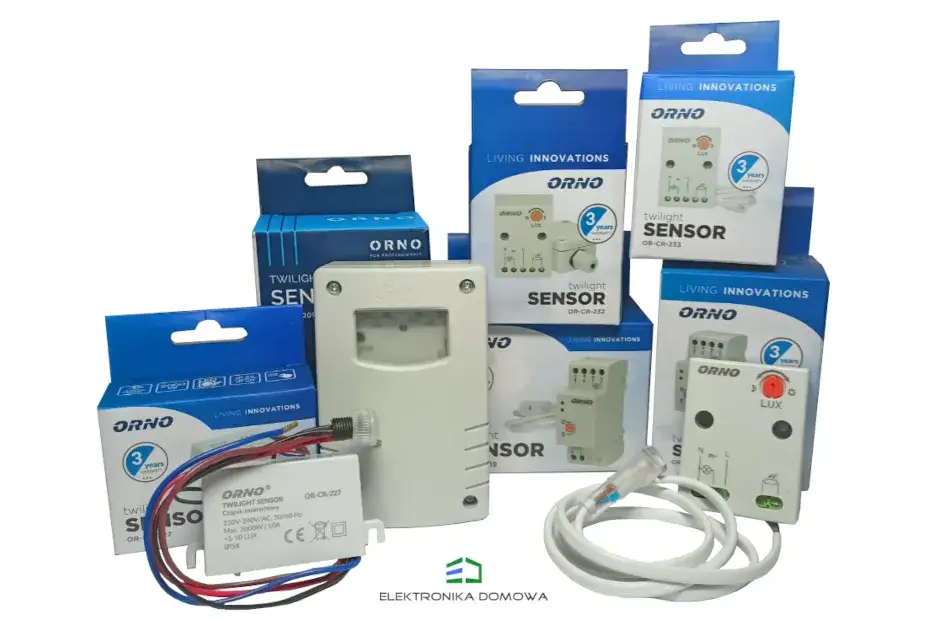

Zanim kupisz: Jaki rodzaj czujnika zewnętrznego będzie dla Ciebie najlepszy?

Rynek oferuje różnorodne czujniki zmierzchu, ale jeśli mówimy o zastosowaniach zewnętrznych, najczęściej spotkasz dwa główne typy. Pierwszy to czujniki zintegrowane bezpośrednio z oprawą lampy, co jest wygodnym rozwiązaniem "wszystko w jednym". Drugi, i to na nim skupimy się w tym przewodniku, to czujniki zewnętrzne w osobnej, hermetycznej obudowie. Te z kolei mogą mieć sondę na przewodzie, którą montuje się w innym miejscu niż sam moduł sterujący, lub być w pełni zintegrowane w jednej puszce. Niezależnie od wyboru, warto zwrócić uwagę na modele z regulacją progu czułości (LUX). Dzięki niej możesz precyzyjnie ustawić, przy jakim natężeniu światła czujnik ma się aktywować. Niektóre czujniki, szczególnie te zintegrowane z czujnikiem ruchu, oferują również regulację czasu działania (TIME), ale w klasycznych czujnikach zmierzchu jest to rzadziej spotykana funkcja.

Podłączanie czujnika zmierzchu: instrukcja krok po kroku

Bezpieczeństwo przede wszystkim! Jak przygotować się do pracy z prądem?

Zanim w ogóle pomyślisz o podłączeniu czegokolwiek do sieci elektrycznej, musimy porozmawiać o najważniejszej kwestii: bezpieczeństwie. Praca z prądem jest potencjalnie niebezpieczna i wymaga najwyższej ostrożności. Dlatego zawsze, bezwzględnie, przed rozpoczęciem jakichkolwiek prac elektrycznych, odłącz zasilanie w skrzynce z bezpiecznikami. Upewnij się, że obwód, na którym będziesz pracować, jest całkowicie pozbawiony napięcia. Chociaż ten artykuł ma być praktycznym przewodnikiem dla osób wykonujących proste podłączenia samodzielnie, pamiętaj, że zgodnie z przepisami, prace elektryczne powinny być wykonywane przez osoby z odpowiednimi uprawnieniami (SEP do 1kV). Jeśli nie czujesz się pewnie, zawsze lepiej zaufać profesjonaliście. Jeśli jednak zdecydujesz się na samodzielne działanie, rób to z największą rozwagą.

Narzędzia i materiały, które musisz mieć pod ręką

Aby sprawnie i bezpiecznie podłączyć czujnik zmierzchu, przygotuj sobie następujące narzędzia i materiały:

• Śrubokręty izolowane: płaskie i krzyżakowe, niezbędne do pracy z elementami elektrycznymi.
• Ściągacz izolacji: ułatwi precyzyjne usunięcie izolacji z przewodów.
• Miernik napięcia (multimetr) lub próbnik napięcia (neonówka): do bezpiecznej identyfikacji przewodów fazowych i neutralnych.
• Szczypce uniwersalne: przydatne do przycinania i formowania przewodów.
• Złączki elektryczne (kostki, złączki WAGO): do bezpiecznego łączenia przewodów.
• Taśma izolacyjna: do dodatkowego zabezpieczenia połączeń.
• Drabina: jeśli czujnik ma być montowany na wysokości.
• Wiertarka i kołki rozporowe: do montażu czujnika na ścianie.

Rozszyfruj kolory kabli: Klucz do prawidłowego podłączenia

Zrozumienie oznaczeń i kolorów przewodów to absolutna podstawa prawidłowego podłączenia czujnika zmierzchu. W większości standardowych czujników 3-przewodowych spotkasz się z trzema głównymi kolorami, które mają swoje konkretne przeznaczenie:

• Brązowy (lub czarny) - L: To przewód fazowy, zasilający (wejście). Do niego podłączasz przewód fazowy, który doprowadza prąd z Twojej instalacji elektrycznej do czujnika.
• Niebieski - N: To przewód neutralny. Jest on kluczowy dla zamknięcia obwodu. Podłączasz do niego przewód neutralny z instalacji oraz przewód neutralny od lampy, którą czujnik ma sterować. Tworzy to wspólny punkt neutralny dla całego układu.
• Czerwony (lub szary/inny) - L' (lub A): To przewód fazowy, wyjściowy (sterowany). Jest to "inteligentny" przewód, który po zmroku przekazuje fazę do lampy. Podłączasz go bezpośrednio do przewodu fazowego idącego do zasilania lampy lub lamp.

Zapamiętanie tych oznaczeń to pierwszy krok do sukcesu w instalacji.

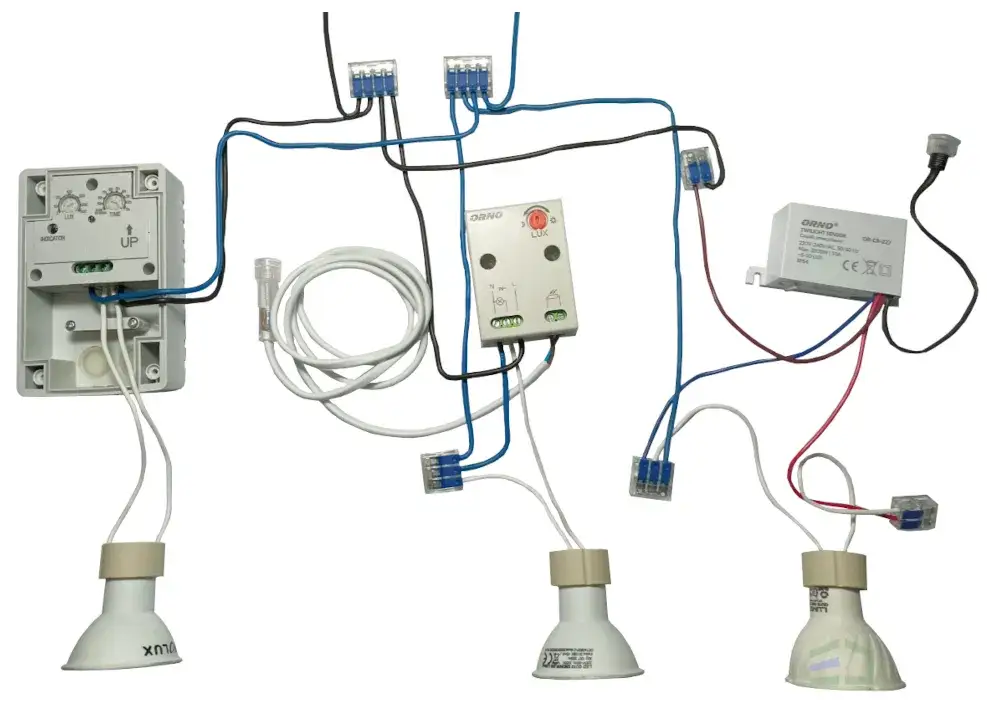

Schemat podłączenia czujnika 3-przewodowego: Wizualna instrukcja

Przygotowałem dla Ciebie prostą instrukcję krok po kroku, która pomoże Ci prawidłowo podłączyć czujnik zmierzchu 3-przewodowy. Pamiętaj, aby zawsze działać przy odłączonym zasilaniu!

1. Przygotowanie przewodów: Z instalacji elektrycznej powinieneś mieć dostępne dwa przewody: fazowy (L, zazwyczaj brązowy lub czarny) i neutralny (N, zawsze niebieski). Od lampy, którą chcesz sterować, również powinny wychodzić dwa przewody: fazowy (do zasilania lampy) i neutralny.
2. Podłączenie przewodu neutralnego (N): Weź niebieski przewód z czujnika (N). Połącz go ze sobą z niebieskim przewodem neutralnym z instalacji oraz z niebieskim przewodem neutralnym od lampy. Wszystkie trzy przewody neutralne powinny spotkać się w jednym punkcie (np. w jednej złączce WAGO).
3. Podłączenie przewodu fazowego zasilającego (L): Brązowy (lub czarny) przewód z czujnika (L) podłącz do przewodu fazowego (L) wychodzącego bezpośrednio z Twojej instalacji elektrycznej. To jest zasilanie czujnika.
4. Podłączenie przewodu fazowego wyjściowego (L'): Czerwony (lub szary/inny) przewód z czujnika (L') podłącz do przewodu fazowego, który idzie bezpośrednio do lampy. To ten przewód będzie sterował włączaniem i wyłączaniem światła w lampie.
5. Izolacja i zabezpieczenie: Po wykonaniu wszystkich połączeń upewnij się, że są one solidne i dobrze zaizolowane. Użyj złączek elektrycznych i w razie potrzeby dodatkowo zabezpiecz taśmą izolacyjną. Całość umieść w hermetycznej puszce, jeśli czujnik nie jest w nią zintegrowany.

Montaż czujnika zmierzchu: od identyfikacji przewodów do działającej lampy

Krok 1: Identyfikacja przewodów w Twojej instalacji (L, N)

Zanim cokolwiek podłączysz, musisz wiedzieć, z czym masz do czynienia. W domowej instalacji elektrycznej kluczowe jest prawidłowe zidentyfikowanie przewodu fazowego (L) i neutralnego (N). Pamiętaj, aby tę czynność wykonywać przy odłączonym zasilaniu! Najpierw upewnij się, że prąd jest wyłączony. Następnie, po zdjęciu izolacji z końcówek przewodów, możesz użyć próbnika napięcia (popularnej neonówki) lub multimetru. Po ponownym włączeniu zasilania (tylko na chwilę i z najwyższą ostrożnością!) dotknij próbnikiem do każdego przewodu. Przewód fazowy (L) spowoduje zaświecenie się diody w próbniku lub wskaże napięcie na multimetrze. Przewód neutralny (N) nie powinien reagować. Po identyfikacji, natychmiast ponownie odłącz zasilanie i dopiero wtedy przystąp do dalszych prac. Ostateczne sprawdzenie napięcia wykonujemy zawsze po podłączeniu, przed zamknięciem obwodu.

Krok 2: Łączenie przewodów neutralnych (N) wspólny punkt dla czujnika i lampy

Przewód neutralny (N) jest wspólnym punktem odniesienia dla całego obwodu. Zgodnie ze schematem, niebieski przewód neutralny z Twojej instalacji elektrycznej (ten, który zidentyfikowałeś w Kroku 1) musi zostać połączony z niebieskim przewodem neutralnym wychodzącym z czujnika zmierzchu. Co więcej, jeśli podłączasz lampę, jej przewód neutralny również musi trafić do tego samego punktu. Najlepiej użyć do tego celu złączki elektrycznej, np. WAGO, która pozwoli na bezpieczne i stabilne połączenie wszystkich trzech niebieskich przewodów w jednym, wspólnym punkcie neutralnym. To zapewni prawidłowe działanie zarówno czujnika, jak i lampy.

Krok 3: Podpinanie zasilania (L) do czujnika

Teraz zajmiemy się zasilaniem samego czujnika. Przewód fazowy (L) z Twojej instalacji elektrycznej ten, który zidentyfikowałeś jako "gorący" należy podłączyć do odpowiedniego zacisku czujnika, oznaczonego literą "L" (zazwyczaj jest to przewód w kolorze brązowym lub czarnym). Pamiętaj, aby połączenie było solidne i pewne. To właśnie przez ten przewód czujnik będzie otrzymywał stałe zasilanie, niezbędne do monitorowania natężenia światła i sterowania oświetleniem. Upewnij się, że śruba zacisku jest dobrze dokręcona, a przewód nie wysunie się z niego.

Krok 4: Podłączenie wyjścia sterującego (L') z czujnika do lampy

Ostatnim, ale równie ważnym krokiem w podłączaniu przewodów jest połączenie wyjścia sterującego z czujnika do lampy. Czerwony (lub szary, lub inny, w zależności od producenta) przewód wychodzący z czujnika, oznaczony jako L' (lub A), to ten, który będzie przekazywał fazę do lampy, gdy czujnik uzna, że nadszedł zmrok. Ten przewód podłącz bezpośrednio do przewodu fazowego idącego do lampy. Kiedy czujnik zostanie aktywowany, zamknie obwód i prąd popłynie przez ten przewód, zapalając światło. Ponownie, upewnij się, że połączenie jest stabilne i bezpieczne.

Jak podłączyć kilka lamp do jednego czujnika? Praktyczne porady

Jeśli planujesz oświetlić większy obszar i chcesz, aby kilka lamp włączało się jednocześnie, możesz podłączyć je do jednego czujnika zmierzchu. Kluczem jest połączenie wszystkich lamp równolegle. Oznacza to, że przewód fazowy wyjściowy (L') z czujnika należy podłączyć do fazowego przewodu każdej z lamp, a wszystkie przewody neutralne (N) z lamp należy połączyć w jeden wspólny punkt z neutralnym przewodem zasilającym i neutralnym przewodem czujnika. Pamiętaj jednak o jednej, niezwykle ważnej kwestii: maksymalnym obciążeniu czujnika. Każdy czujnik ma określoną moc znamionową (podawaną w Watach, W), której nie wolno przekroczyć. Zsumuj moc wszystkich lamp, które chcesz podłączyć, i upewnij się, że ich łączna moc nie jest większa niż maksymalne obciążenie czujnika. Jest to szczególnie istotne przy starszych typach oświetlenia, takich jak żarówki halogenowe. W przypadku nowoczesnego oświetlenia LED problem jest mniejszy ze względu na ich niskie zużycie energii, ale wciąż warto to sprawdzić, aby uniknąć przeciążenia i uszkodzenia czujnika.

Gdzie zamontować i jak wyregulować czujnik zmierzchu?

Najważniejsza zasada: Unikaj „oślepiania” czujnika przez własną lampę

Jednym z najczęstszych błędów, który może prowadzić do frustrującego "efektu migotania" lampy, jest zamontowanie czujnika w miejscu, gdzie światło z podłączonej do niego lampy pada bezpośrednio na fotorezystor. Wyobraź sobie sytuację: zapada zmrok, czujnik włącza lampę, światło z lampy natychmiast oświetla czujnik, który "myśli", że jest już jasno i wyłącza lampę. Po chwili znowu robi się ciemno, czujnik ponownie włącza lampę i cykl się powtarza. Lampa zaczyna migać, a Ty zastanawiasz się, co poszło nie tak. Aby tego uniknąć, zawsze montuj czujnik w miejscu, gdzie światło z kontrolowanej przez niego lampy nie będzie na niego bezpośrednio padać. To podstawowa zasada, która zapewni stabilne i prawidłowe działanie Twojego systemu oświetleniowego.

Wybór optymalnego miejsca montażu: na co zwrócić uwagę?

Prawidłowy montaż czujnika zmierzchu to klucz do jego efektywnego działania. Oto kilka wskazówek, na co zwrócić uwagę, wybierając optymalne miejsce:

• Unikaj bezpośredniego światła lampy: Jak już wspomniałem, to absolutna podstawa. Czujnik musi mieć "widok" na naturalne światło otoczenia, a nie na światło, które sam kontroluje.
• Unikaj miejsc zbyt zacienionych: Jeśli zamontujesz czujnik pod gęstym drzewem, w głębokiej wnęce czy pod szerokim okapem, będzie on "widział" zmrok wcześniej niż w rzeczywistości. Skutkiem będzie zbyt wczesne włączanie się oświetlenia, co jest nieekonomiczne.
• Unikaj miejsc silnie nasłonecznionych (np. od strony południowej): Z drugiej strony, jeśli czujnik będzie wystawiony na intensywne, bezpośrednie słońce przez większą część dnia, może to spowodować zbyt późne włączanie się oświetlenia. Czujnik będzie "myślał", że jest jasno, nawet gdy faktycznie powinno być już ciemno.
• Wysokość montażu: Zazwyczaj czujniki montuje się na wysokości około 1,5 do 2,5 metra nad ziemią, co pozwala na optymalne zbieranie światła z otoczenia.
• Stabilne podłoże: Upewnij się, że miejsce montażu jest stabilne i czujnik nie będzie drżał ani się przesuwał.

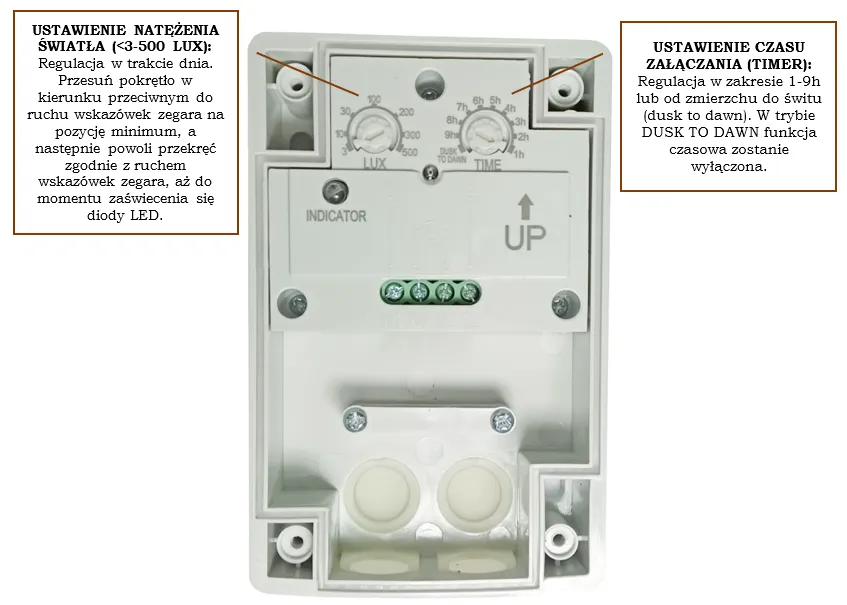

Regulacja czułości (LUX): Ustaw, kiedy dokładnie ma zapalać się światło

Większość zewnętrznych czujników zmierzchu wyposażona jest w pokrętło do regulacji czułości, często oznaczone jako "LUX". To niezwykle przydatna funkcja, która pozwala Ci precyzyjnie dostosować moment, w którym światło ma się zapalać. Na pokrętle zazwyczaj znajdziesz symbole słońca i księżyca. Ustawienie w stronę "księżyca" oznacza, że czujnik będzie wymagał mniejszej ilości światła (czyli będzie ciemniej), aby się aktywować światło włączy się później wieczorem. Z kolei ustawienie w stronę "słońca" sprawi, że czujnik będzie bardziej czuły i włączy oświetlenie przy większej ilości światła, czyli szybciej, gdy zacznie się ściemniać. Eksperymentuj z tym ustawieniem, aby znaleźć idealny balans, który odpowiada Twoim potrzebom i warunkom oświetleniowym w Twojej okolicy.

Testowanie i kalibracja: jak upewnić się, że wszystko działa poprawnie?

Po zamontowaniu i wstępnej regulacji czujnika, nadszedł czas na jego testowanie, aby upewnić się, że wszystko działa zgodnie z oczekiwaniami. Oto prosty proces, który możesz wykonać:

1. Włącz zasilanie: Po upewnieniu się, że wszystkie połączenia są bezpieczne i prawidłowo zaizolowane, włącz zasilanie w skrzynce z bezpiecznikami.
2. Test ręczny: W ciągu dnia, gdy jest jasno, zasłoń całkowicie fotorezystor czujnika (np. dłonią, kawałkiem ciemnej szmatki lub nieprzezroczystą taśmą). Po kilku sekundach (niektóre czujniki mają opóźnienie) lampa powinna się włączyć. Po odsłonięciu fotorezystora lampa powinna zgasnąć.
3. Test wieczorny: Poczekaj na zmierzch. Obserwuj, kiedy lampa się włączy. Jeśli włączy się zbyt wcześnie lub zbyt późno, delikatnie skoryguj ustawienie pokrętła LUX (jak opisano powyżej). Pamiętaj, że optymalne ustawienie może wymagać kilku prób i obserwacji w ciągu kilku wieczorów.
4. Sprawdzenie stabilności: Upewnij się, że lampa nie miga i nie włącza się ani nie wyłącza cyklicznie. Jeśli tak się dzieje, wróć do punktu o unikaniu "oślepiania" czujnika.

Czujnik zmierzchu nie działa? Rozwiązywanie najczęstszych problemów

Problem: Lampa miga lub cyklicznie włącza się i wyłącza

To jeden z najbardziej irytujących problemów, z jakim możesz się spotkać. Lampa włącza się, świeci przez chwilę, gaśnie, a po chwili znów się zapala. Przyczyną jest niemal zawsze "oślepianie" czujnika przez własną lampę. Światło z podłączonej lampy pada bezpośrednio na fotorezystor czujnika, który interpretuje to jako światło dzienne i wyłącza oświetlenie. Gdy lampa zgaśnie, czujnik ponownie rejestruje ciemność i włącza ją. I tak w kółko. Rozwiązanie jest proste: musisz zmienić lokalizację czujnika tak, aby światło z lampy nie padało na niego bezpośrednio, lub w jakiś sposób osłonić fotorezystor czujnika przed światłem własnej lampy. Czasem wystarczy delikatna korekta kąta montażu.

Problem: Oświetlenie włącza się za wcześnie lub za późno

Jeśli lampa zapala się, gdy na zewnątrz jest jeszcze jasno, lub czeka, aż zrobi się kompletnie ciemno, zanim się aktywuje, problem leży zazwyczaj w dwóch obszarach: nieprawidłowym umiejscowieniu czujnika lub niewłaściwej regulacji czułości (LUX). Jeśli czujnik jest zamontowany w miejscu zbyt zacienionym (np. pod gęstym okapem, w cieniu drzew), będzie "widział" zmrok wcześniej, co spowoduje zbyt wczesne włączenie. Z kolei montaż w miejscu silnie nasłonecznionym (np. od strony południowej) sprawi, że będzie on reagował zbyt późno. Rozwiązaniem jest korekta miejsca montażu lub, co często wystarcza, ponowna i precyzyjna regulacja pokrętła LUX. Eksperymentuj z ustawieniami, aby znaleźć idealny moment aktywacji.

Problem: Czujnik w ogóle nie reaguje na zmianę oświetlenia

Gdy czujnik zmierzchu wydaje się być całkowicie martwy i nie reaguje na żadne zmiany oświetlenia, najczęściej przyczyną są błędy w podłączeniu. W mojej praktyce najczęściej spotykałem się z pomyleniem przewodów, zwłaszcza przewodu fazowego zasilającego (L) z przewodem wyjściowym do lampy (L'). Jeśli te dwa przewody zostaną zamienione, czujnik po prostu nie będzie działał. Inną możliwą przyczyną jest całkowity brak zasilania sprawdź bezpieczniki i upewnij się, że prąd dociera do czujnika. Dokładnie przeanalizuj schemat podłączenia i krok po kroku sprawdź każde połączenie, upewniając się, że każdy przewód jest podłączony do właściwego zacisku. Użycie miernika napięcia pomoże Ci zweryfikować, czy zasilanie dociera do czujnika i czy przewody są prawidłowo poprowadzone.

Przeczytaj również: Podłącz komputer do internetu kablem: Szybki poradnik i rozwiązania

Ochrona przed wilgocią: Dlaczego hermetyczność połączeń jest tak ważna?

W przypadku instalacji zewnętrznych, gdzie czujnik i jego połączenia są narażone na działanie czynników atmosferycznych, takich jak deszcz, śnieg czy wilgoć, zapewnienie hermetyczności wszystkich połączeń elektrycznych jest absolutnie kluczowe. Brak odpowiedniej ochrony przed wilgocią to prosta droga do poważnych problemów. Woda, dostając się do złączek czy wnętrza czujnika, może spowodować korozję styków, co prowadzi do przerw w obwodzie lub niestabilnego działania. Co gorsza, wilgoć może wywołać zwarcia, które nie tylko uszkodzą czujnik, ale mogą również stanowić zagrożenie pożarowe. Dlatego zawsze stosuj hermetyczne puszki instalacyjne, złączki o odpowiednim stopniu ochrony IP oraz upewnij się, że wszelkie otwory montażowe są szczelne. To inwestycja w długotrwałe i bezpieczne działanie Twojego systemu oświetleniowego.
