Jak podłączyć taśmę LED? Kompletny poradnik krok po kroku

Prawidłowe podłączenie taśmy LED: klucz do długowieczności i bezpieczeństwa

Prawidłowe podłączenie taśmy LED to znacznie więcej niż tylko estetyka. To fundament, który decyduje o długowieczności Twojej instalacji, jej bezpieczeństwie użytkowania oraz oczywiście o tym, jak finalnie będzie wyglądać. Błędy na tym etapie mogą prowadzić do przegrzewania się diod, niestabilnego świecenia, a nawet do uszkodzenia całej taśmy czy zasilacza. Dlatego tak ważne jest, aby podejść do tego zadania z należytą starannością i wiedzą.

Najczęstsze błędy, których unikniesz dzięki temu poradnikowi

W swojej praktyce widziałem wiele instalacji, gdzie drobne pomyłki prowadziły do frustracji. Dzięki temu poradnikowi unikniesz najczęstszych błędów, takich jak:

• Niewłaściwy dobór zasilacza: Zbyt mała moc zasilacza to prosta droga do jego szybkiego zużycia lub niestabilnej pracy taśmy.
• Problemy z polaryzacją: Odwrotne podłączenie plusa i minusa to częsta wpadka, która sprawia, że taśma po prostu nie zaświeci.
• Spadki napięcia na długich odcinkach: Powoduje, że końcówka taśmy świeci znacznie słabiej, psując jednolity efekt.
• Brak odprowadzania ciepła: Montaż taśmy bez profilu aluminiowego znacząco skraca jej żywotność.
• Niewłaściwe łączenie odcinków: Słabe styki lub nieprawidłowe lutowanie mogą prowadzić do migotania lub braku świecenia części taśmy.

Krok 1: Skompletuj niezbędny zestaw, zanim zaczniesz

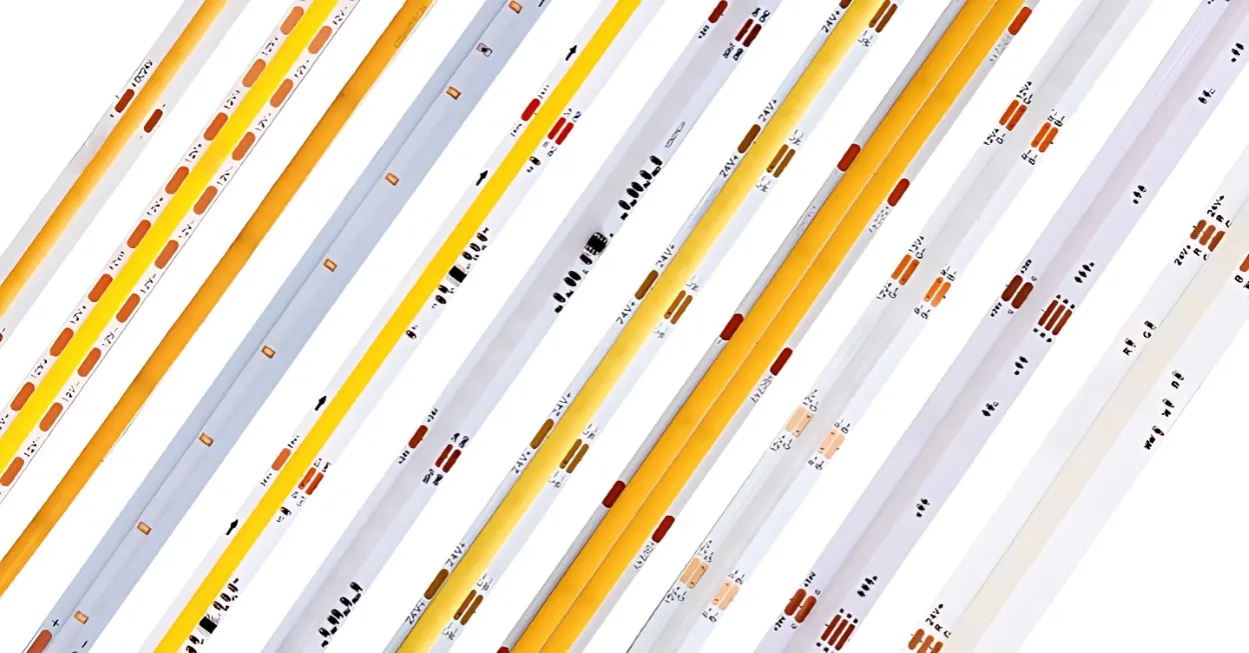

Wybór taśmy LED: Mono, RGB, a może CCT? Co musisz wiedzieć?

Zanim przystąpisz do montażu, musisz wiedzieć, jaką taśmę LED posiadasz i jakie ma ona wymagania. Różne typy taśm wymagają różnych akcesoriów i sposobów podłączenia:

• Jednokolorowe (mono): To najprostsze taśmy, które świecą światłem o jednej barwie (np. ciepła biel, zimna biel, czerwony). Wymagają jedynie zasilacza i podłączenia do dwóch przewodów: plus (+) i minus (-). Ich prostota sprawia, że są idealne do podstawowego oświetlenia.
• RGB: Te taśmy oferują szeroką gamę kolorów, które możesz zmieniać. Do ich podłączenia potrzebujesz sterownika RGB oraz zasilacza. Podłącza się je za pomocą czterech przewodów: R (czerwony), G (zielony), B (niebieski) i wspólny plus (+).
• RGBW/RGBCCT: To bardziej zaawansowane taśmy, które oprócz kolorów RGB oferują również światło białe (W White) lub regulację temperatury barwowej światła białego (CCT Correlated Color Temperature). Wymagają dedykowanego sterownika z pięcioma lub sześcioma wyjściami oraz odpowiedniego zasilacza. Pozwalają na precyzyjną kontrolę zarówno kolorów, jak i odcieni bieli.
• Cyfrowe/Adresowalne (np. WS2812b, Neopixel): To najbardziej zaawansowane taśmy, gdzie każda dioda lub grupa diod może być sterowana niezależnie. Pozwalają na tworzenie dynamicznych efektów świetlnych. Do ich obsługi potrzebujesz specjalistycznych kontrolerów (często opartych na mikrokontrolerach, takich jak Arduino czy ESP32). Podłącza się je zazwyczaj trzema przewodami: zasilanie (+), masa (GND) i sygnał danych (DATA).

Jak obliczyć i dobrać zasilacz o odpowiedniej mocy? Prosty wzór i praktyczne porady

Dobór zasilacza to jeden z najważniejszych etapów i często źródło problemów. Zbyt słaby zasilacz będzie się przegrzewał, szybko zużyje się, a taśma może świecić niestabilnie lub słabiej. Zbyt mocny zasilacz nie zaszkodzi, ale będzie droższy i większy. Oto jak prawidłowo obliczyć wymaganą moc:

Wzór: (Moc taśmy W/m * Długość taśmy w metrach) + 15-20% zapasu mocy = Minimalna moc zasilacza

Przykład: Jeśli masz 5 metrów taśmy LED o mocy 14,4 W/m, obliczenie wygląda następująco:

1. Moc podstawowa: 5 m * 14,4 W/m = 72 W
2. Zapas mocy (20%): 72 W * 0,20 = 14,4 W
3. Całkowita wymagana moc: 72 W + 14,4 W = 86,4 W

W tym przypadku powinieneś wybrać zasilacz o mocy co najmniej 90 W lub 100 W. Zawsze zaokrąglaj w górę do najbliższej dostępnej mocy zasilacza.

Rodzaje zasilaczy:

• Zasilacze wtyczkowe: Małe, kompaktowe, idealne do krótkich odcinków taśm i prostych instalacji. Podłączane bezpośrednio do gniazdka.
• Zasilacze modułowe (do zabudowy): Przeznaczone do montażu wewnątrz mebli, sufitów podwieszanych czy puszek instalacyjnych. Często posiadają zaciski śrubowe do podłączenia przewodów.
• Zasilacze hermetyczne (wodoodporne, np. IP67): Niezbędne do zastosowań zewnętrznych lub w miejscach o podwyższonej wilgotności (np. łazienki). Są odporne na wodę i kurz.

Sterowniki, ściemniacze, złączki i przewody przegląd akcesoriów, które mogą Ci się przydać

Oprócz taśmy i zasilacza, istnieje szereg akcesoriów, które ułatwią montaż i zwiększą funkcjonalność Twojej instalacji:

• Sterowniki: Niezbędne dla taśm RGB, RGBW/RGBCCT oraz cyfrowych. Pozwalają na zmianę kolorów, intensywności światła, a często także na programowanie dynamicznych efektów. Mogą być sterowane pilotem, panelem naściennym lub aplikacją mobilną.
• Ściemniacze: Jeśli masz taśmę jednokolorową, ściemniacz pozwoli Ci regulować jasność światła, dostosowując ją do nastroju i potrzeb.
• Złączki (konektory): Umożliwiają szybkie i beznarzędziowe łączenie odcinków taśmy LED lub podłączanie przewodów. Dostępne są złączki proste (do łączenia dwóch odcinków w linii) oraz kątowe (do estetycznego montażu w narożnikach). Są szczególnie przydatne dla początkujących.
• Przewody: Do podłączenia taśmy do zasilacza lub sterownika potrzebne są przewody o odpowiednim przekroju. Zawsze dobieraj przekrój przewodu do mocy taśmy i długości odcinka, aby uniknąć spadków napięcia. Dla taśm jednokolorowych wystarczą dwa przewody, dla RGB cztery, a dla RGBW/RGBCCT pięć lub sześć.

Narzędzia, które ułatwią Ci pracę: nożyczki, lutownica, miernik

Przygotuj sobie podstawowe narzędzia, które znacznie usprawnią pracę:

• Nożyczki lub ostry nóż: Do precyzyjnego cięcia taśmy LED w wyznaczonych miejscach.
• Lutownica (opcjonalnie): Jeśli zdecydujesz się na lutowanie, potrzebna będzie lutownica o małej mocy (np. 30-40W) i cienka cyna.
• Miernik uniwersalny (multimetr): Niezastąpiony do sprawdzenia napięcia zasilacza, ciągłości połączeń czy prawidłowej polaryzacji.
• Śrubokręty: Do podłączenia przewodów do zasilacza modułowego lub sterownika.
• Izolacja (taśma izolacyjna, koszulki termokurczliwe): Do zabezpieczania połączeń.

Krok 2: Przygotowanie taśmy i podłoża fundament udanego montażu

Jak prawidłowo i bezpiecznie ciąć taśmę LED w wyznaczonych miejscach?

Taśmę LED można ciąć tylko w ściśle wyznaczonych miejscach, które są zazwyczaj oznaczone linią cięcia i symbolem nożyczek (lub miedzianymi polami lutowniczymi). Cięcie w innym miejscu spowoduje uszkodzenie obwodu i uniemożliwi świecenie części taśmy. Zawsze upewnij się, że taśma jest odłączona od zasilania przed przystąpieniem do cięcia, aby uniknąć ryzyka porażenia prądem lub zwarcia.

Czyszczenie i odtłuszczanie powierzchni sekret trwałego mocowania

Klej na spodzie taśmy LED jest skuteczny, ale tylko wtedy, gdy ma do czego się przyczepić. Powierzchnia, na której będziesz montować taśmę, musi być idealnie czysta, sucha i odtłuszczona. Użyj alkoholu izopropylowego lub specjalnego odtłuszczacza. Pamiętaj, że nawet niewidoczny kurz czy tłuszcz z palców mogą znacząco osłabić przyczepność kleju, co w konsekwencji doprowadzi do odklejania się taśmy po krótkim czasie.

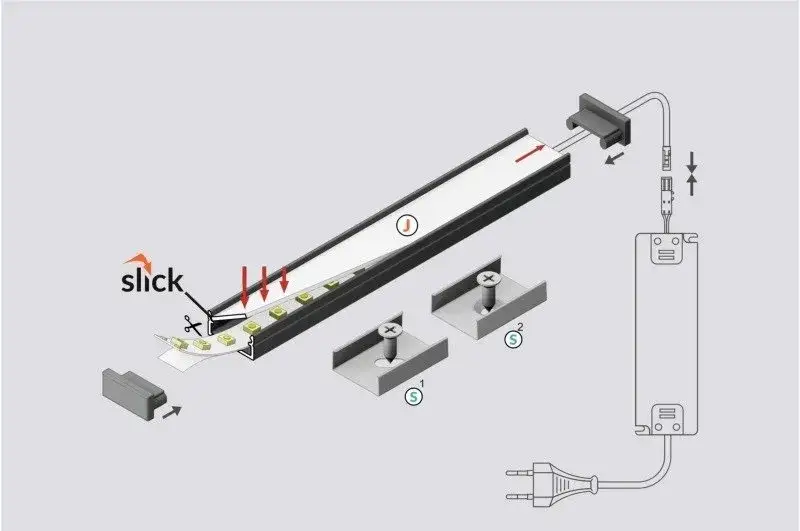

Znaczenie profili aluminiowych: chłodzenie, ochrona i estetyka w jednym

Montaż taśmy LED w profilu aluminiowym to obecnie standard, którego nie należy pomijać. Profil pełni kilka kluczowych funkcji:

• Odprowadzanie ciepła (radiator): Diody LED, mimo swojej energooszczędności, generują ciepło. Aluminium doskonale je odprowadza, zapobiegając przegrzewaniu się taśmy, co znacząco wydłuża jej żywotność. Bez profilu diody mogą się szybko wypalić.
• Ochrona mechaniczna: Profil chroni taśmę przed przypadkowymi uszkodzeniami mechanicznymi, uderzeniami czy zgnieceniem.
• Ochrona przed kurzem i wilgocią: W połączeniu z odpowiednim kloszem, profil zabezpiecza taśmę przed osadzaniem się kurzu i dostawaniem się wilgoci, co jest szczególnie ważne w kuchniach czy łazienkach.
• Estetyczne wykończenie: Dzięki mlecznemu lub przezroczystemu kloszowi (przesłonie), profil pozwala uzyskać jednolitą linię światła, eliminując widoczne punkty świetlne (tzw. efekt "kropkowania"). Cała instalacja wygląda znacznie bardziej profesjonalnie i elegancko.

Krok 3: Łączenie taśm LED dwie metody do wyboru

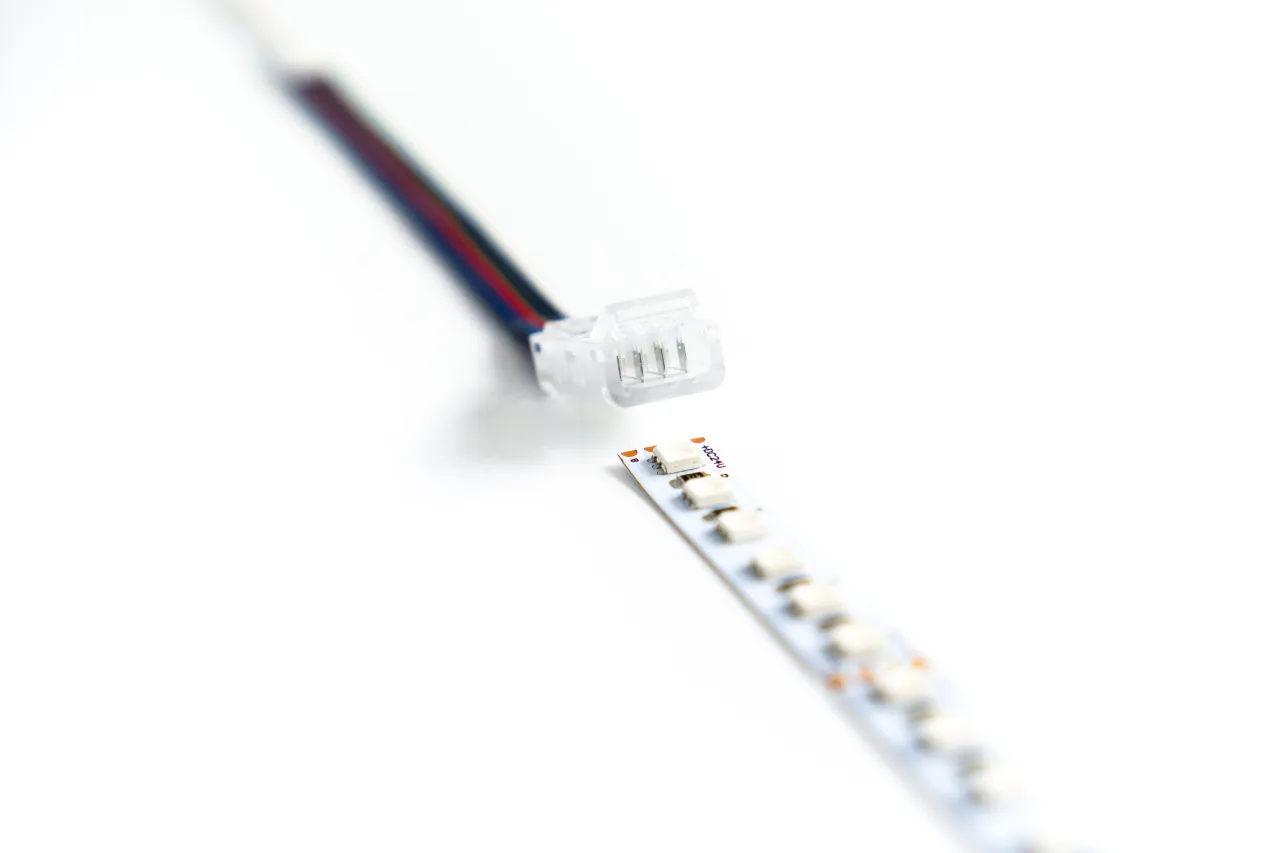

Metoda dla początkujących: Jak używać złączek (konektorów) krok po kroku?

Złączki to szybka i prosta metoda łączenia taśm LED, idealna dla osób bez doświadczenia w lutowaniu. Oto jak to zrobić:

1. Przygotuj taśmy: Upewnij się, że końcówki taśm są czyste i nieuszkodzone. Jeśli taśma jest wodoodporna (w silikonie), delikatnie usuń warstwę silikonu z pól lutowniczych na długości około 1-2 cm.
2. Otwórz złączkę: Większość złączek ma małe klapki lub zatrzaski, które należy otworzyć.
3. Wsuń taśmę: Wsuń koniec taśmy LED pod styki złączki, upewniając się, że pola lutownicze taśmy idealnie pokrywają się z metalowymi stykami w złączce. Zwróć uwagę na polaryzację (+ do +, - do - oraz odpowiednie kolory w przypadku RGB).
4. Zamknij złączkę: Delikatnie zamknij klapkę lub zatrzask. Powinieneś poczuć lekkie kliknięcie, co oznacza, że styki dobrze dociskają taśmę.
5. Sprawdź połączenie: Zanim zamontujesz taśmę na stałe, zawsze sprawdź, czy połączenie działa, podłączając taśmę do zasilacza.

Zalety złączek to przede wszystkim szybkość i prostota montażu. Są idealne do szybkich instalacji DIY. Ich wadą może być potencjalnie mniejsza trwałość połączenia w porównaniu do lutowania, a także możliwość problemów ze stykiem przy taśmach o wyższej mocy lub w profilach o ograniczonej przestrzeni.

Metoda dla zaawansowanych: Lutowanie połączeń gwarancja trwałości i niezawodności

Lutowanie to metoda, którą osobiście preferuję, gdy zależy mi na maksymalnej trwałości i niezawodności połączenia. Zapewnia najlepszy przepływ prądu i minimalizuje spadki napięcia. Wymaga podstawowych umiejętności posługiwania się lutownicą, ale warto je nabyć.

1. Przygotuj narzędzia: Rozgrzej lutownicę, przygotuj cienką cynę i kalafonię lub topnik.
2. Oczyść pola lutownicze: Jeśli taśma jest wodoodporna, usuń silikon z pól lutowniczych. Delikatnie oczyść pola lutownicze na taśmie.
3. Pobiel przewody i pola: Nałóż odrobinę cyny na końcówki przewodów, które będziesz lutować (tzw. pobielanie). Zrób to samo z miedzianymi polami lutowniczymi na taśmie LED. To ułatwi połączenie.
4. Przylutuj przewody: Przyłóż pobielony przewód do pobielonego pola na taśmie, a następnie delikatnie dotknij go rozgrzaną lutownicą, aby cyna się roztopiła i połączyła elementy. Pamiętaj o prawidłowej polaryzacji (+ do +, - do - i odpowiednie kolory dla RGB). Staraj się, aby lutowanie było szybkie, aby nie przegrzać diod.
5. Zabezpiecz połączenie: Po ostygnięciu cyny, zabezpiecz połączenie taśmą izolacyjną lub najlepiej koszulką termokurczliwą, aby uniknąć zwarć i zapewnić estetykę.

Zalety lutowania to niezrównana trwałość, niezawodność, doskonały przepływ prądu i minimalne straty energii. Połączenia są znacznie bardziej odporne na wibracje i uszkodzenia mechaniczne.

Łączenie w narożnikach jak estetycznie i skutecznie poprowadzić światło pod kątem 90 stopni?

Estetyczne poprowadzenie taśmy LED w narożnikach to klucz do profesjonalnego wyglądu instalacji. Masz kilka opcji:

• Złączki kątowe: Są to specjalne konektory w kształcie litery "L", które pozwalają na szybkie połączenie dwóch odcinków taśmy pod kątem 90 stopni. Są bardzo wygodne, ale mogą być widoczne i zajmować nieco więcej miejsca.
• Lutowanie z przewodem: Najbardziej estetycznym i trwałym rozwiązaniem jest przylutowanie krótkiego odcinka przewodu (np. 5-10 cm) między dwoma odcinkami taśmy, które mają być połączone w narożniku. Pozwala to na elastyczne ułożenie taśmy i ukrycie połączenia. Pamiętaj o prawidłowej polaryzacji i izolacji.
• Zaginanie taśmy (tylko w profilach): W niektórych przypadkach, jeśli taśma jest bardzo elastyczna i montowana w szerokim profilu, można ją delikatnie zagiąć, unikając uszkodzenia ścieżek. Jest to jednak ryzykowne i zazwyczaj odradzane.

Krok 4: Podłączenie do zasilania serce instalacji

Schemat podłączenia taśmy jednokolorowej (mono) prostota i funkcjonalność

Podłączenie taśmy jednokolorowej jest najprostsze. Wystarczy podłączyć ją bezpośrednio do zasilacza. Zasilacz ma dwa wyjścia: plus (+) i minus (-). Taśma LED również ma oznaczone pola lutownicze lub przewody plus (+) i minus (-). Kluczowe jest, aby podłączyć plus do plusa i minus do minusa. Odwrotne podłączenie nie uszkodzi taśmy, ale nie będzie ona świecić. Zawsze upewnij się, że zasilacz jest odłączony od sieci 230V podczas podłączania przewodów.

Jak podłączyć taśmę RGB/RGBW ze sterownikiem? Przewodnik po kolorach kabli

W przypadku taśm RGB lub RGBW, potrzebujesz sterownika, który będzie pośredniczył między zasilaczem a taśmą. Schemat wygląda następująco:

1. Zasilacz do sterownika: Podłącz wyjście zasilacza (DC 12V/24V) do wejścia sterownika. Zazwyczaj sterownik ma oznaczenia "INPUT +" i "INPUT -".
2. Sterownik do taśmy: Podłącz wyjście sterownika do taśmy LED. Tutaj jest klucz do sukcesu:
   • + (V+): To wspólny plus dla wszystkich kolorów.
   • R: Czerwony kanał.
   • G: Zielony kanał.
   • B: Niebieski kanał.
   • W (jeśli RGBW): Kanał białego światła.
   Upewnij się, że podłączasz odpowiednie przewody sterownika do odpowiednich pól na taśmie. Kolory kabli na sterowniku zazwyczaj odpowiadają kolorom kanałów.

Po podłączeniu zasilacza do sieci i włączeniu, sterownik powinien umożliwić Ci kontrolę nad taśmą za pomocą pilota, aplikacji lub panelu.

Bezpieczeństwo przede wszystkim: Jak prawidłowo podłączyć zasilacz do sieci 230V?

Podłączanie zasilacza do sieci 230V to jedyny etap, który wiąże się z wysokim napięciem i wymaga szczególnej ostrożności. Jeśli nie czujesz się pewnie, zleć to zadanie wykwalifikowanemu elektrykowi. Jeśli robisz to sam, pamiętaj o najważniejszych zasadach:

1. Zawsze odłącz zasilanie: Przed rozpoczęciem jakichkolwiek prac przy podłączaniu zasilacza do sieci 230V, upewnij się, że obwód jest całkowicie odłączony od prądu (wyłącz bezpiecznik lub główny wyłącznik).
2. Prawidłowe podłączenie przewodów: Zasilacze modułowe posiadają zaciski oznaczone jako L (faza), N (neutralny) i symbol uziemienia. Podłączaj przewody zgodnie z tymi oznaczeniami.
3. Dokładna izolacja: Wszystkie połączenia po stronie 230V muszą być idealnie zaizolowane. Użyj kostek elektrycznych, złączek WAGO lub solidnej taśmy izolacyjnej. Nie dopuść do żadnych luźnych przewodów ani odsłoniętych elementów.
4. Sprawdź połączenia: Po podłączeniu i zaizolowaniu, dokładnie sprawdź wszystkie połączenia, zanim włączysz zasilanie.

Rozwiązujemy najczęstsze problemy: Co zrobić, gdy taśma LED nie świeci?

Spadki napięcia przy długich odcinkach dlaczego końcówka taśmy świeci słabiej i jak temu zaradzić?

Spadki napięcia to bardzo częsty problem, zwłaszcza przy długich odcinkach taśm LED (powyżej 5-10 metrów, w zależności od jej jakości i napięcia). Objawia się to tym, że diody na początku taśmy świecą jasno, a im dalej od zasilacza, tym światło staje się słabsze. Dzieje się tak, ponieważ rezystancja przewodów taśmy powoduje utratę napięcia na długości. Na szczęście istnieją skuteczne rozwiązania:

• Zasilanie dwustronne: Jeśli to możliwe, podłącz zasilanie do obu końców taśmy. Prąd będzie płynął z dwóch stron, równomiernie rozkładając obciążenie i minimalizując spadki napięcia.
• Równoległe podłączanie odcinków: Zamiast łączyć długie odcinki szeregowo (jeden za drugim), podłączaj każdy krótszy odcinek (np. 5m) bezpośrednio do zasilacza lub rozdzielacza.
• Stosowanie taśm 24V: Taśmy LED pracujące na napięciu 24V są znacznie mniej podatne na spadki napięcia niż te 12V, ponieważ przy tej samej mocy prąd jest dwukrotnie mniejszy. Jeśli planujesz długie instalacje, rozważ wybór taśm 24V.
• Grubsze przewody: Użycie przewodów zasilających o większym przekroju również może pomóc w redukcji spadków napięcia, zwłaszcza na dłuższych odcinkach.

Sprawdzanie polaryzacji (+/-): Prosty trik, który rozwiąże 90% problemów

Jeśli taśma LED nie świeci, a zasilacz działa, pierwszą rzeczą, którą zawsze sprawdzam, jest polaryzacja. To najczęstsza przyczyna problemów! Taśmy LED są urządzeniami jednokierunkowymi prąd musi płynąć od plusa (+) do minusa (-). Jeśli podłączysz je odwrotnie, taśma po prostu nie zaświeci. Dobra wiadomość jest taka, że pomyłka w polaryzacji nie uszkodzi trwale taśmy, wystarczy ją odwrócić. Zawsze upewnij się, że plus z zasilacza (lub sterownika) jest podłączony do plusa na taśmie, a minus do minusa. W przypadku taśm RGB/RGBW, pamiętaj o prawidłowym podłączeniu wszystkich kolorowych przewodów do odpowiednich kanałów.

Diagnostyka krok po kroku: od zasilacza, przez połączenia, aż po samą taśmę

Jeśli taśma nadal nie świeci, przeprowadź systematyczną diagnostykę:

1. Sprawdź zasilacz: Użyj miernika uniwersalnego, aby sprawdzić, czy z zasilacza wychodzi prawidłowe napięcie (np. 12V lub 24V). Jeśli nie, problem leży w zasilaczu lub jego podłączeniu do sieci 230V.
2. Sprawdź sterownik (jeśli używasz): Jeśli masz sterownik, sprawdź, czy dochodzi do niego napięcie z zasilacza i czy wychodzi z niego prawidłowe napięcie do taśmy.
3. Sprawdź połączenia: Dokładnie obejrzyj wszystkie złączki i lutowania. Czy są dobrze dociśnięte? Czy nie ma luźnych przewodów? Czy izolacja jest nienaruszona?
4. Sprawdź polaryzację: Upewnij się, że wszystkie plusy są połączone z plusami, a minusy z minusami.
5. Sprawdź samą taśmę: Jeśli masz miernik z funkcją testu ciągłości, możesz sprawdzić, czy na taśmie nie ma przerwy w obwodzie (choć to rzadkość). Czasami uszkodzeniu ulega pojedyncza dioda, co może uniemożliwić świecenie całego segmentu.

Ciesz się nowym oświetleniem i planuj kolejne projekty

Krótka checklista: Sprawdź, czy o wszystkim pamiętałeś

Po zakończeniu instalacji, zawsze warto szybko przejrzeć poniższą checklistę, aby upewnić się, że wszystko jest w porządku:

• Czy zasilacz ma odpowiednią moc (z zapasem)?
• Czy taśma jest zamontowana na czystej i odtłuszczonej powierzchni?
• Czy użyto profilu aluminiowego (jeśli to konieczne)?
• Czy wszystkie połączenia (lutowane lub złączki) są solidne i dobrze zaizolowane?
• Czy polaryzacja (+/-) jest prawidłowa na wszystkich etapach?
• Czy zasilacz jest bezpiecznie podłączony do sieci 230V (jeśli to zasilacz modułowy)?
• Czy taśma świeci równomiernie na całej długości?

Przeczytaj również: Podłącz multiswitch: Kompletny poradnik krok po kroku (DIY)

Inspiracje: Gdzie jeszcze możesz wykorzystać technologię LED w swoim domu?

Teraz, gdy wiesz, jak podłączyć taśmy LED, otwiera się przed Tobą świat możliwości! Oto kilka inspirujących pomysłów na kolejne projekty:

• Oświetlenie pod szafkami kuchennymi: Idealne do doświetlenia blatu roboczego.
• Podświetlenie półek w salonie: Tworzy nastrojową atmosferę i eksponuje dekoracje.
• Oświetlenie schodów: Zwiększa bezpieczeństwo i dodaje nowoczesnego charakteru.
• Akcenty świetlne za telewizorem: Redukuje zmęczenie oczu i poprawia wrażenia wizualne.
• Oświetlenie garderoby lub wnętrza szaf: Ułatwia znajdowanie ubrań i dodaje luksusu.
• Podświetlenie lustra w łazience: Zapewnia doskonałe światło do makijażu i golenia.
• Oświetlenie zewnętrzne (taśmy hermetyczne): Do podkreślenia elewacji, tarasu czy ścieżek ogrodowych.

Mam nadzieję, że ten poradnik okazał się pomocny i zachęcił Cię do eksperymentowania z oświetleniem LED w Twoim domu. Pamiętaj, że praktyka czyni mistrza!
