Samodzielne podłączenie wideofonu może wydawać się skomplikowanym zadaniem, ale z odpowiednią wiedzą i narzędziami jest to projekt w zasięgu ręki każdego majsterkowicza. W tym artykule, jako Marcel Krajewski, przeprowadzę Cię przez każdy etap instalacji od wyboru odpowiedniego systemu, przez dobór kabli i montaż poszczególnych elementów, aż po uruchomienie i testowanie, a także podpowiem, jak unikać najczęstszych błędów.
Samodzielne podłączenie wideofonu kluczowe wskazówki dla początkujących instalatorów
- Wybór systemu (analogowy, cyfrowy 2-żyłowy, IP) determinuje rodzaj i liczbę potrzebnych kabli. Systemy 2-żyłowe są idealne do modernizacji.
- Odpowiedni dobór przewodu (np. YTDY min. 0,5 mm² dla analogowych, skrętka kat. 5e/6 dla IP) jest kluczowy dla jakości sygnału i stabilności działania.
- Kluczowe elementy to panel zewnętrzny, monitor wewnętrzny, zasilacz, a w przypadku furtki elektrozaczep. Każdy z nich wymaga precyzyjnego podłączenia.
- Montaż panelu zewnętrznego na wysokości 150-160 cm i monitora na 140-150 cm to standard, który zapewnia komfort użytkowania.
- Podłączenie elektrozaczepu wymaga zazwyczaj dwóch dodatkowych żył i dedykowanego zasilacza 12V AC/DC.
- Najczęstsze błędy to niewłaściwy kabel, pomylone żyły, nieodpowiedni montaż kamery (np. pod słońce) oraz brak zabezpieczenia przed wilgocią.
Od czego zacząć, czyli planowanie instalacji
Zawsze powtarzam, że dobrze zaplanowana instalacja to połowa sukcesu. Zanim w ogóle pomyślisz o wkrętarce, musisz zastanowić się, jaki system wideofonu najlepiej odpowiada Twoim potrzebom i możliwościom. Różne typy wideofonów mają odmienne wymagania dotyczące okablowania, co jest fundamentalną kwestią, zwłaszcza jeśli masz już jakąś istniejącą infrastrukturę.
Wideofon analogowy, cyfrowy czy IP? Kluczowe różnice, które musisz znać
- Wideofony analogowe: To najbardziej podstawowe systemy. Wymagają zazwyczaj minimum 4 żył (do zasilania, masy, audio i wideo). Jeśli planujesz podłączyć elektrozaczep, będziesz potrzebować 6 lub więcej żył. Są sprawdzone i często tańsze, ale ich instalacja może być bardziej pracochłonna ze względu na większą liczbę przewodów.
- Wideofony cyfrowe (2-żyłowe): To nowoczesna i bardzo wygodna alternatywa, zwłaszcza przy modernizacji. Wszystkie sygnały (audio, wideo, zasilanie) przesyłane są za pomocą zaledwie jednej pary przewodów. To sprawia, że są one idealnym rozwiązaniem, jeśli chcesz wykorzystać starą instalację domofonową lub dzwonkową, minimalizując kucie ścian.
- Wideofony IP: To najbardziej zaawansowane technologicznie rozwiązania. Podłącza się je do domowej sieci LAN, a zasilanie często odbywa się poprzez PoE (Power over Ethernet), co znacząco redukuje liczbę potrzebnych kabli. Ich główną zaletą są funkcje zdalne, takie jak odbieranie połączeń i otwieranie furtki za pomocą aplikacji na smartfonie, niezależnie od tego, gdzie się znajdujesz.

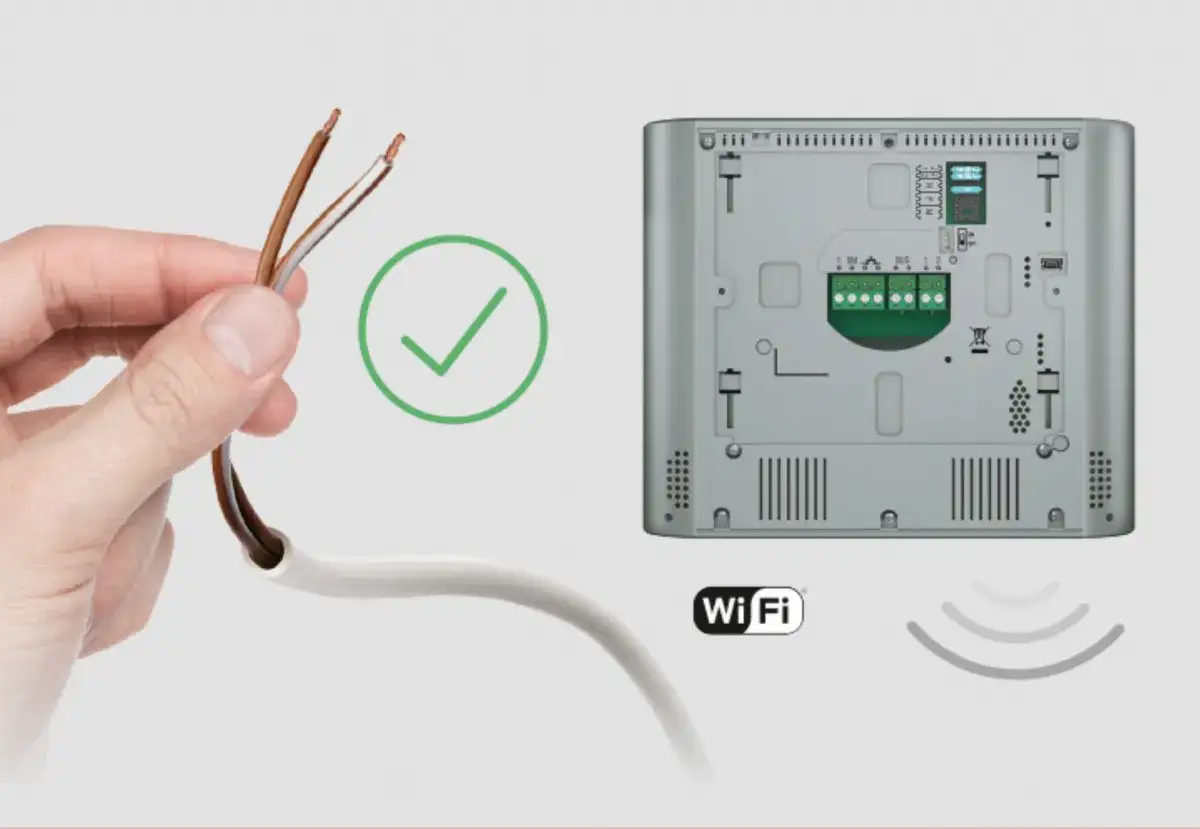

Czy mogę wykorzystać stare kable od dzwonka lub domofonu?
To pytanie pojawia się bardzo często i odpowiedź brzmi: to zależy! Jeśli masz starą instalację domofonową, która wykorzystywała 2 żyły, masz szczęście. Wiele nowoczesnych systemów wideofonowych cyfrowych (tzw. 2-żyłowych) zostało zaprojektowanych właśnie z myślą o wykorzystaniu istniejącego okablowania. To ogromna oszczędność czasu i pieniędzy, ponieważ nie musisz kłaść nowych przewodów. W przypadku systemów analogowych, jeśli stare kable mają wystarczającą liczbę żył (min. 4, a najlepiej 6-8) i odpowiedni przekrój, również jest szansa na ich wykorzystanie. Zawsze jednak upewnij się co do stanu technicznego i parametrów starych przewodów, aby uniknąć problemów z jakością sygnału.
Niezbędnik instalatora: narzędzia i materiały
Zanim zabierzesz się do pracy, upewnij się, że masz pod ręką wszystkie niezbędne narzędzia i materiały. Odpowiednie przygotowanie to podstawa sprawnej i bezpiecznej instalacji. Nie ma nic gorszego niż przerywanie pracy w połowie, bo czegoś brakuje.
Wybór odpowiedniego przewodu: ile żył potrzebujesz i dlaczego to takie ważne?
Dobór przewodu to jeden z najważniejszych aspektów, który bezpośrednio wpływa na jakość obrazu i dźwięku. Złe okablowanie może prowadzić do zakłóceń, braku sygnału, a nawet uszkodzenia sprzętu. Zwróć uwagę na te kwestie:
- Wideofony analogowe: Jak już wspomniałem, potrzebują minimum 4 żył (zasilanie, masa, audio, wideo). Jeśli planujesz podłączyć elektrozaczep, będziesz musiał doliczyć kolejne 2 żyły, co daje łącznie 6 żył. Przy większej liczbie funkcji (np. dodatkowa kamera, brama automatyczna) może być potrzebnych nawet więcej. Zazwyczaj stosuje się przewody telekomunikacyjne, takie jak YTDY, o przekroju żyły minimum 0,5 mm².
- Wideofony cyfrowe (2-żyłowe): W tym przypadku sprawa jest prosta potrzebujesz tylko dwóch żył, które przesyłają wszystkie sygnały i zasilanie. To ich ogromna zaleta.
- Wideofony IP: Tutaj standardem jest skrętka komputerowa (UTP/FTP kat. 5e lub 6). Taki kabel jest niezbędny do połączenia wideofonu z siecią LAN.
- Przekrój i odległość: Pamiętaj, że im dłuższy odcinek kabla, tym większe spadki napięcia i ryzyko zakłóceń. Producenci często podają zalecany przekrój przewodu w zależności od odległości. Przy odległościach powyżej 30-50 metrów często konieczne jest zastosowanie kabli o większym przekroju, np. 0,75 mm² lub 1,0 mm², aby zapewnić stabilne zasilanie i jakość sygnału.
Skrętka komputerowa czy kabel YTDY? Dopasuj przewód do swojego systemu
W zależności od wybranego systemu wideofonowego, będziesz potrzebował innego rodzaju przewodu. Poniższa tabela pomoże Ci szybko zorientować się, co będzie najlepsze dla Twojej instalacji:
| Typ systemu | Zalecany przewód |
|---|---|
| Wideofon analogowy | Kabel telekomunikacyjny YTDY (min. 4-6 żył, przekrój min. 0,5 mm²) |
| Wideofon cyfrowy (2-żyłowy) | Kabel telekomunikacyjny YTDY (2 żyły, przekrój min. 0,5 mm²) |
| Wideofon IP | Skrętka komputerowa UTP/FTP kat. 5e lub 6 |
Narzędzia, bez których praca będzie mordęgą: wkrętarka, ściągacz izolacji i miernik
Oto lista podstawowych narzędzi, które ułatwią Ci pracę i zapewnią bezpieczeństwo:
- Wkrętarka/Wiertarka: Niezbędna do montażu paneli i monitora na ścianie. Pamiętaj o odpowiednich wiertłach do materiału, w którym będziesz wiercić (cegła, beton, drewno).
- Ściągacz izolacji: Ułatwi precyzyjne i bezpieczne ściąganie izolacji z przewodów, minimalizując ryzyko uszkodzenia żył.
- Miernik elektryczny (multimetr): Absolutny must-have! Pozwoli Ci sprawdzić ciągłość przewodów, napięcie zasilania i uniknąć pomyłek przy podłączaniu.
- Szczypce boczne/czołowe: Do cięcia przewodów i drobnych prac.
- Wkrętaki (krzyżakowe i płaskie): Do dokręcania śrubek w złączach.
- Poziomica: Aby panele i monitor były zamontowane prosto.
- Opaski kablowe i uchwyty: Do estetycznego i bezpiecznego ułożenia przewodów.
Montaż wideofonu krok po kroku
Przejdźmy teraz do sedna, czyli do samego montażu. Pamiętaj, że każdy system jest nieco inny, ale ogólne zasady pozostają takie same. Poniższe kroki przeprowadzą Cię przez cały proces instalacji, zapewniając, że niczego nie pominiesz.

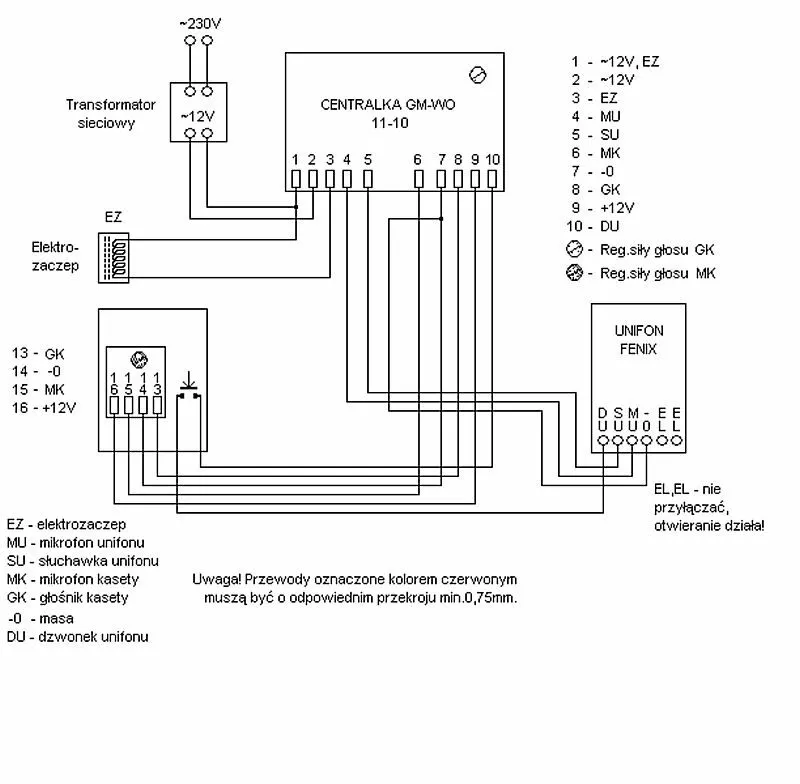

Krok 1: Analiza schematu twoja mapa do sukcesu
Zanim cokolwiek podłączysz, dokładnie przestudiuj schemat podłączenia dołączony przez producenta Twojego wideofonu. Niezależnie od tego, czy masz sprzęt Orno, Eura, Vidos, Hikvision, Dahua czy Zamel, każdy producent dostarcza szczegółową instrukcję. To Twoja mapa do sukcesu! Nie próbuj zgadywać pomylenie żył może skutkować uszkodzeniem urządzenia lub brakiem działania. Zwróć uwagę na kolory przewodów i oznaczenia na złączach.
Krok 2: Montaż panelu zewnętrznego (kasety) na jakiej wysokości i na co uważać?
Panel zewnętrzny, często nazywany bramofonem, to wizytówka Twojego domu. Jego prawidłowy montaż jest kluczowy dla komfortu użytkowania i trwałości. Zalecana wysokość montażu kamery to 150-160 cm od poziomu gruntu. Taka wysokość zapewnia optymalny kąt widzenia dla większości osób. Pamiętaj o kilku ważnych kwestiach:
- Unikaj montażu pod słońce: Bezpośrednie światło słoneczne padające na obiektyw kamery może powodować prześwietlenie obrazu i utrudniać identyfikację osoby.
- Zabezpieczenie przed wilgocią: Upewnij się, że panel jest zamontowany w miejscu osłoniętym od bezpośredniego deszczu lub zastosuj dodatkowy daszek ochronny. Wszystkie połączenia kablowe powinny być szczelne i zabezpieczone przed wodą.
- Stabilne mocowanie: Panel powinien być solidnie przymocowany do ściany lub słupka, aby zapobiec jego uszkodzeniu lub kradzieży.
Krok 3: Instalacja monitora w domu gdzie go umieścić dla maksymalnej wygody?
Monitor wewnętrzny to centrum dowodzenia Twoim wideofonem. Jego umiejscowienie powinno być przemyślane pod kątem wygody i dostępności. Zalecana wysokość montażu to 140-150 cm od podłogi. Zastanów się, gdzie najczęściej przebywasz w domu i gdzie monitor będzie łatwo dostępny dla wszystkich domowników. Dobrym miejscem jest hol, korytarz w pobliżu wejścia lub kuchnia. Upewnij się, że w wybranym miejscu masz dostęp do zasilania.
Krok 4: Podłączenie zasilania serce całego systemu
Zasilanie to serce każdego systemu wideofonowego. Zazwyczaj wideofony są zasilane napięciem stałym 12V lub 15V DC, choć zdarzają się też inne wartości. Zawsze podłączaj zasilanie zgodnie ze schematem producenta, zwracając szczególną uwagę na polaryzację (+ i -). Zawsze odłączaj zasilanie z sieci przed rozpoczęciem podłączania kabli! Po podłączeniu wszystkich przewodów i upewnieniu się, że wszystko jest prawidłowo zamontowane, możesz podłączyć zasilacz do gniazdka.
Podłączenie elektrozaczepu jak zdalnie otwierać furtkę
Możliwość zdalnego otwierania furtki to jedna z największych zalet wideofonu. Podłączenie elektrozaczepu jest stosunkowo proste, ale wymaga uwagi.
Schemat podłączenia rygla: zasilanie standardowe czy rewersyjne?
Podłączenie elektrozaczepu zazwyczaj wymaga dwóch dodatkowych żył, które biegną od panelu zewnętrznego do elektrozaczepu. W większości przypadków elektrozaczep jest zasilany oddzielnie, dedykowanym zasilaczem 12V AC/DC. Ważne jest, aby sprawdzić, czy Twój elektrozaczep jest typu NC (normalnie zamknięty, otwiera się po podaniu napięcia) czy NO (normalnie otwarty, zamyka się po podaniu napięcia, otwiera po odcięciu napięcia). Większość wideofonów obsługuje oba typy, ale sposób podłączenia może się różnić. Zawsze kieruj się schematem producenta wideofonu i elektrozaczepu.Wybór zasilacza do elektrozaczepu dlaczego nie można o nim zapomnieć?
Pamiętaj, że elektrozaczep to element, który potrzebuje sporej dawki prądu do działania. Nigdy nie zasilaj elektrozaczepu bezpośrednio z zasilacza wideofonu, chyba że producent wideofonu wyraźnie na to pozwala i ma wbudowane odpowiednie wyjście. Zazwyczaj konieczny jest oddzielny, dedykowany zasilacz 12V AC/DC o odpowiedniej mocy (np. 1-2A), który zapewni stabilne i niezawodne działanie rygla. Zapomnienie o nim to jeden z najczęstszych błędów prowadzących do niedziałającego otwierania furtki.
Wideofon IP i połączenie z internetem
Wideofony IP to prawdziwa rewolucja w domowej komunikacji. Dzięki nim możesz kontrolować dostęp do swojego domu z dowolnego miejsca na świecie. Ale jak to wszystko działa?
Konfiguracja sieciowa i zasilanie PoE (Power over Ethernet)
Wideofony IP łączą się z Twoją domową siecią LAN za pomocą kabla Ethernet (skrętki komputerowej). Wiele z nich obsługuje technologię PoE (Power over Ethernet), co oznacza, że zasilanie i dane przesyłane są tym samym kablem sieciowym. To ogromne uproszczenie instalacji, ponieważ potrzebujesz tylko jednego przewodu do panelu zewnętrznego i monitora. Jeśli Twój wideofon obsługuje PoE, upewnij się, że masz switch sieciowy lub router z obsługą PoE, lub zastosuj injector PoE. Po podłączeniu do sieci, wideofon zazwyczaj automatycznie pobiera adres IP, ale czasem może być konieczna ręczna konfiguracja w ustawieniach routera.
Jak sparować wideofon z aplikacją na smartfonie?
To jest właśnie magia wideofonów IP! Po podłączeniu wideofonu do sieci i jego uruchomieniu, kolejnym krokiem jest sparowanie go z aplikacją mobilną na smartfonie. Proces ten zazwyczaj wygląda następująco:
- Pobierz dedykowaną aplikację producenta (np. Hik-Connect dla Hikvision, DMSS dla Dahua) ze sklepu Google Play lub App Store.
- Załóż konto w aplikacji i zaloguj się.
- W aplikacji wybierz opcję dodania nowego urządzenia (często jest to skanowanie kodu QR z urządzenia lub jego opakowania, albo ręczne wpisanie numeru seryjnego/adresu IP).
- Postępuj zgodnie z instrukcjami w aplikacji, aby zakończyć parowanie. Może być wymagane utworzenie hasła do urządzenia.
Po pomyślnym sparowaniu będziesz mógł odbierać połączenia z wideofonu, podglądać obraz z kamery, a nawet zdalnie otwierać furtkę, będąc poza domem. To naprawdę wygodne rozwiązanie!
Uruchomienie i testowanie systemu
Po zakończeniu montażu i podłączeniu wszystkich elementów nadszedł czas na najważniejszy etap uruchomienie i testowanie. To moment prawdy, który pozwoli upewnić się, że wszystko działa tak, jak powinno.
Pierwsze uruchomienie: co sprawdzić po włączeniu zasilania?
Gdy już podłączysz zasilanie do wideofonu, wykonaj następujące kroki kontrolne:
- Obraz: Sprawdź, czy na monitorze wewnętrznym pojawia się wyraźny obraz z kamery panelu zewnętrznego.
- Dźwięk: Naciśnij przycisk dzwonka na panelu zewnętrznym i upewnij się, że słyszysz dzwonek na monitorze. Sprawdź również dwukierunkową komunikację audio czy słyszysz osobę przy furtce i czy ona słyszy Ciebie.
- Otwieranie furtki/bramy: Przetestuj funkcję otwierania elektrozaczepu lub bramy. Upewnij się, że rygiel reaguje na sygnał z monitora.
- Funkcje dodatkowe: Jeśli masz inne funkcje, takie jak nagrywanie, detekcja ruchu czy połączenie z aplikacją mobilną, sprawdź ich działanie.
Regulacja obrazu i dźwięku dla idealnej komunikacji
Wiele wideofonów, zwłaszcza tych bardziej zaawansowanych, pozwala na regulację parametrów obrazu (jasność, kontrast, nasycenie) oraz dźwięku (głośność dzwonka, rozmowy). Po pierwszym uruchomieniu warto poświęcić chwilę na dostosowanie tych ustawień do swoich preferencji i warunków oświetleniowych. Czasami delikatna korekta kąta kamery w panelu zewnętrznym może znacząco poprawić widoczność.
Najczęstsze problemy i błędy jak ich uniknąć
Nawet najbardziej doświadczonym instalatorom zdarzają się pomyłki. Znajomość najczęstszych problemów i ich przyczyn pozwoli Ci szybko zdiagnozować i naprawić ewentualne usterki, a przede wszystkim uniknąć ich już na etapie planowania i montażu.
Dlaczego na ekranie nie ma obrazu lub występują zakłócenia?
Brak obrazu lub jego niska jakość to jedne z najczęściej zgłaszanych problemów. Oto najczęstsze przyczyny:
- Zły typ lub przekrój kabla: Użycie zbyt cienkiego kabla na długich odcinkach lub niewłaściwego typu przewodu (np. zwykły przewód elektryczny zamiast telekomunikacyjnego) to prosta droga do zakłóceń lub całkowitego braku obrazu.
- Pomylone żyły: Najczęstszy błąd! Niewłaściwe podłączenie żył (np. zamiana wideo z audio lub masą) na jednym z końców spowoduje brak sygnału. Zawsze dokładnie sprawdzaj schemat!
- Uszkodzony kabel: Kabel mógł zostać uszkodzony podczas montażu (np. przygnieciony, przecięty). Sprawdź ciągłość przewodów miernikiem.
- Niewłaściwy montaż kamery: Montaż kamery bezpośrednio pod słońce lub w miejscu, gdzie światło odbija się od jasnej powierzchni, może powodować prześwietlenie lub niedoświetlenie obrazu.
- Brak zasilania: Upewnij się, że zasilacz jest podłączony do prądu i działa prawidłowo, a napięcie dociera do wideofonu.
Elektrozaczep nie działa? Oto najczęstsze przyczyny
Jeśli elektrozaczep nie reaguje na sygnał z monitora, sprawdź następujące kwestie:
- Brak podłączenia dwóch dodatkowych żył: Pamiętaj, że elektrozaczep potrzebuje własnych przewodów do działania.
- Brak dedykowanego zasilacza 12V AC/DC: Jak już wspominałem, elektrozaczep wymaga zazwyczaj oddzielnego zasilania. Zasilanie go z wideofonu bez odpowiedniego wyjścia może nie dostarczyć wystarczającej mocy.
- Niewłaściwe podłączenie: Sprawdź, czy przewody do elektrozaczepu są podłączone zgodnie ze schematem (NC/NO).
- Uszkodzony elektrozaczep lub zasilacz: W rzadkich przypadkach sam elektrozaczep lub jego zasilacz może być uszkodzony.
Przeczytaj również: Podłącz multiswitch: Kompletny poradnik krok po kroku (DIY)
Brak dźwięku lub cichy dzwonek proste rozwiązania
Problemy z dźwiękiem są zazwyczaj łatwe do rozwiązania:
- Złe podłączenie żył audio: Ponownie, sprawdź schemat i upewnij się, że żyły audio są prawidłowo podłączone.
- Ustawienia głośności: Sprawdź, czy głośność dzwonka i rozmowy na monitorze nie jest ustawiona na minimum.
- Uszkodzony mikrofon/głośnik: W bardzo rzadkich przypadkach może dojść do uszkodzenia komponentów audio w panelu zewnętrznym lub monitorze.
