Stojan to nieruchoma część silnika albo generatora, ale sama definicja niewiele daje, jeśli nie wiesz, co to oznacza w praktyce. W tym tekście rozkładam temat na czynniki pierwsze: pokazuję budowę, zasadę działania, najczęstsze odmiany oraz objawy zużycia, które w elektronice i napędach naprawdę mają znaczenie. Dzięki temu łatwiej zrozumiesz, jak ten element wpływa na wydajność, kulturę pracy i trwałość całego urządzenia.
Najważniejsze fakty o nieruchomej części silnika i generatora
- To ona tworzy pole magnetyczne albo odbiera energię z pola wytworzonego przez wirnik.
- W praktyce składa się z rdzenia z blach, żłobków i uzwojeń, które wymagają dobrej izolacji.
- W silnikach i generatorach pełni trochę inne role, ale zawsze odpowiada za sprawną wymianę energii.
- Najczęstsze problemy to przegrzanie, zwarcia międzyzwojowe, wilgoć i uszkodzenia izolacji.
- W wielu urządzeniach nowy element opłaca się bardziej niż przewijanie, ale w większych maszynach bywa odwrotnie.
Co właściwie robi ta nieruchoma część
W najprostszym ujęciu chodzi o element, który nie obraca się, ale bez niego maszyna elektryczna nie miałaby jak pracować. W silniku tworzy pole magnetyczne potrzebne do ruszenia wirnika, a w generatorze pozwala odebrać energię z ruchu mechanicznego i zamienić ją na prąd. To dlatego ten fragment konstrukcji jest tak ważny zarówno w napędach, jak i w układach zasilania.
Najłatwiej myśleć o nim jak o stabilnym „partnerze” dla wirnika. Wirnik się porusza, a część nieruchoma pilnuje geometrii pola magnetycznego, rozkładu prądu i sprawności całego układu. Gdy ten element jest źle zaprojektowany albo zużyty, od razu spada moment, rośnie temperatura i pojawiają się straty. Z tego powodu w praktyce serwisowej nie traktuję go jako tła, tylko jako jeden z głównych punktów diagnostyki, od którego zależy zachowanie całej maszyny.
Żeby zrozumieć, skąd biorą się te zależności, trzeba zajrzeć do samej budowy tego podzespołu.

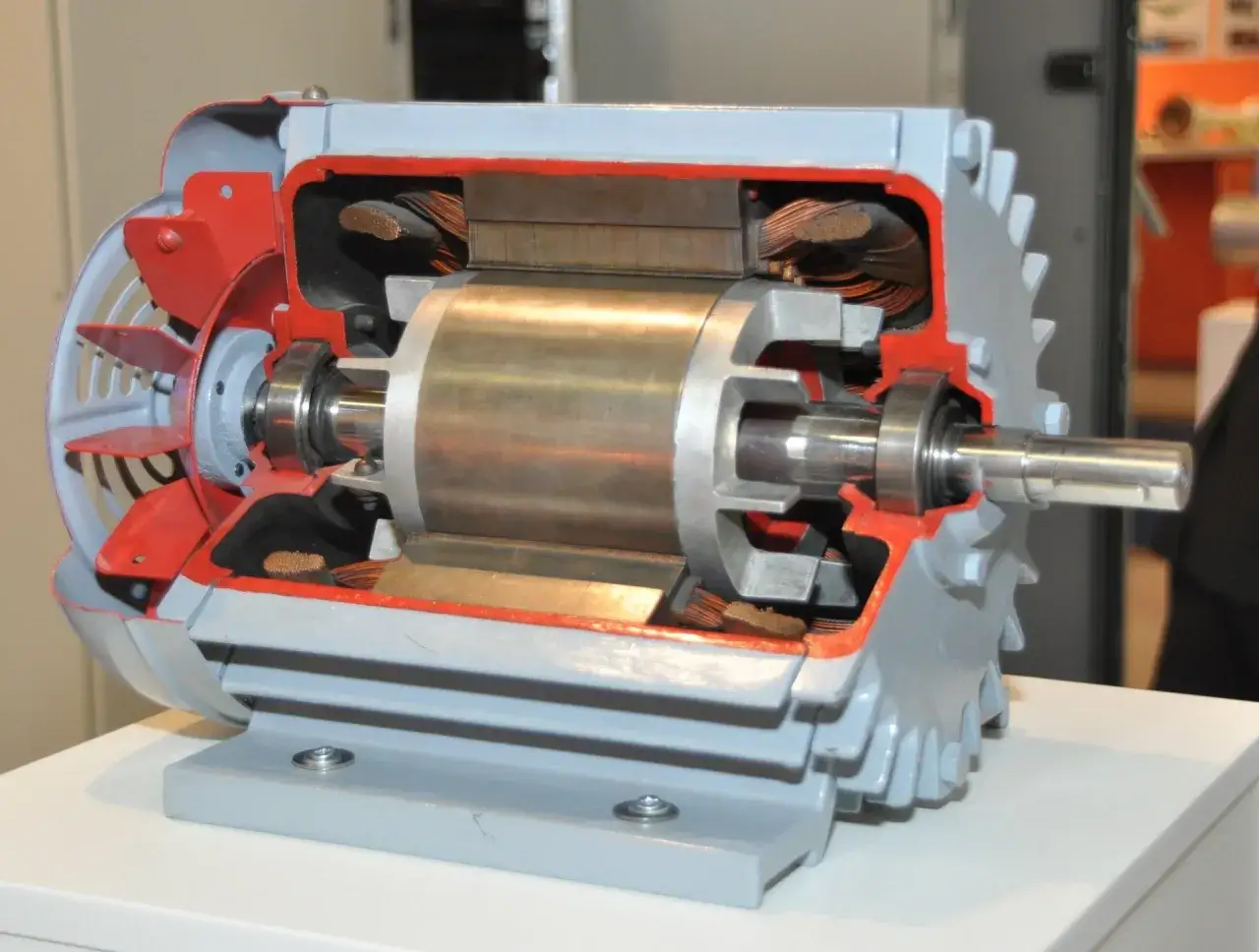

Z czego składa się rdzeń, uzwojenia i izolacja
Najczęściej rdzeń powstaje z cienkich blach ferromagnetycznych, czyli warstw stali elektrycznej układanych w pakiet. Taki pakiet blach ogranicza straty w rdzeniu, zwłaszcza prądy wirowe, które w przeciwnym razie zamieniałyby energię w ciepło. W praktyce oznacza to mniej nagrzewania i wyższą sprawność.
W rdzeniu znajdują się żłobki, czyli rowki, w których umieszcza się uzwojenia. Uzwojenie to po prostu zestaw cewek nawiniętych przewodem miedzianym lub aluminiowym; to właśnie ono buduje pole magnetyczne albo odbiera z niego energię. Cewki muszą być dobrze osadzone, bo drgania i luzy mechaniczne szybko niszczą lakier oraz izolację.
Równie ważna jest impregnacja, czyli zabezpieczenie uzwojeń żywicą lub lakierem. Dzięki temu cewki są sztywniejsze, lepiej znoszą wibracje i skuteczniej oddają ciepło do obudowy. W praktyce to właśnie jakość izolacji często decyduje o tym, czy urządzenie będzie pracować latami, czy zacznie się sypać po kilku sezonach.
- Rdzeń kieruje strumień magnetyczny.
- Żłobki utrzymują uzwojenia w odpowiednim położeniu.
- Izolacja chroni przed zwarciem i przebiciem do masy.
- Impregnacja stabilizuje całą konstrukcję i ogranicza drgania.
Gdy ta konstrukcja jest już jasna, łatwiej przejść do tego, jak dokładnie zachodzi zamiana energii w silniku i w generatorze.

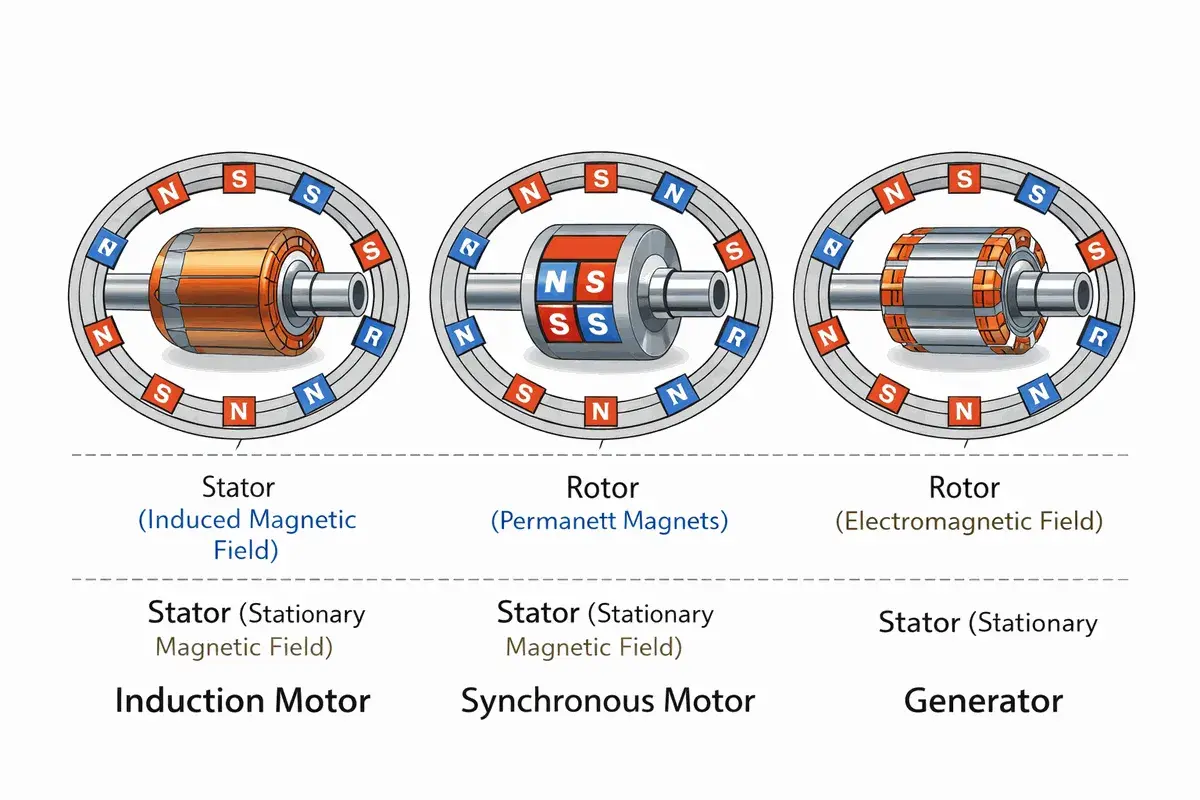

Jak działa stojan w silniku i generatorze
W silniku elektrycznym uzwojenia zasilane prądem wytwarzają pole magnetyczne, które oddziałuje z wirnikiem i wprawia go w ruch. W zależności od konstrukcji pole może być stałe, pulsujące albo wirujące, ale zasada pozostaje ta sama: pole stojana „ciągnie” lub „odpycha” wirnik w taki sposób, by powstał moment obrotowy. To właśnie tutaj zaczyna się cała mechanika napędu.
W generatorze sytuacja jest odwrócona. Ruch wirnika zmienia strumień magnetyczny przecinający uzwojenia części nieruchomej, a to indukuje napięcie. Innymi słowy: mechanika staje się elektryką. W alternatorach samochodowych i wielu prądnicach uzwojenia robocze są właśnie po stronie nieruchomej, bo to rozwiązanie ułatwia odbiór energii i upraszcza konstrukcję wyjścia prądowego.
W elektronice napędowej, zwłaszcza w układach BLDC i PMSM, ta zasada jest jeszcze lepiej widoczna. W takich silnikach uzwojenia stojana są sterowane elektronicznie, a sekwencja zasilania decyduje o płynności pracy, momencie i hałasie. Z mojego punktu widzenia to jeden z powodów, dla których nowoczesne napędy są tak wydajne, ale też wymagają lepszej elektroniki sterującej niż stare, proste rozwiązania szczotkowe.
| Rodzaj maszyny | Rola części nieruchomej | Co daje w praktyce |
|---|---|---|
| Silnik indukcyjny | Tworzy wirujące pole magnetyczne | Uruchamia wirnik i utrzymuje obroty |
| BLDC lub PMSM | Uzwojenia są sterowane przez elektronikę | Wysoka sprawność i precyzyjna kontrola |
| Alternator | Odbiera napięcie z indukcji w uzwojeniach | Stabilne ładowanie instalacji elektrycznej |
Skoro wiadomo już, jak działa sama zasada, warto spojrzeć na konkretne odmiany, bo w praktyce nie każdy układ wygląda tak samo.
Gdzie spotkasz różne odmiany w elektronice i napędach
W urządzeniach domowych, wentylatorach, pompach i elektronarzędziach najczęściej trafisz na trzy grupy rozwiązań: silniki indukcyjne, silniki bezszczotkowe oraz generatory. Każda z tych konstrukcji inaczej rozkłada zadania między część nieruchomą a wirującą, ale wszystkie korzystają z tego samego podstawowego zjawiska elektromagnetycznego. Różnica polega na tym, jak precyzyjnie steruje się polem i jak bardzo liczy się sprawność.
W silnikach BLDC i PMSM uzwojenia są zwykle rozmieszczone fazowo, często w układzie trójfazowym. Taki układ daje dobrą kontrolę momentu i wysoką sprawność, dlatego pojawia się w dronach, napędach precyzyjnych, rowerach elektrycznych i wielu urządzeniach AGD. Właśnie tu najlepiej widać, że jakość wykonania uzwojeń i chłodzenia ma bezpośredni wpływ na kulturę pracy całego sprzętu.
W alternatorach samochodowych część nieruchoma odpowiada za wytworzenie energii elektrycznej, a wirnik za pole wzbudzenia. To rozwiązanie jest praktyczne, bo umożliwia odebranie dużej mocy bez komplikowania samego wyjścia prądowego. Z kolei w generatorach przemysłowych i agregatach postawiono przede wszystkim na niezawodność, odporność cieplną i łatwiejszą obsługę serwisową.
Jeśli chcesz szybko odróżnić typowe podejścia, przydaje się proste zestawienie.
| Odmiana | Największa zaleta | Typowy kompromis |
|---|---|---|
| Indukcyjna | Prosta, trwała, dobrze znosi pracę ciągłą | Niższa precyzja sterowania niż w napędach elektronicznych |
| BLDC/PMSM | Wysoka sprawność i dobra dynamika | Wymaga sterownika i lepszej elektroniki |
| Generatorowa | Stabilny odbiór energii z ruchu | Wrażliwość na przegrzanie i uszkodzenia izolacji |
To prowadzi już do bardzo praktycznego pytania: po czym poznać, że ten element zaczyna zawodzić.
Jak rozpoznać zużycie lub uszkodzenie
Najbardziej typowe objawy dotyczą temperatury, zapachu, hałasu i spadku wydajności. Jeśli urządzenie nagle grzeje się bardziej niż zwykle, wydaje ciche buczenie, działa nierówno albo traci moc pod obciążeniem, problem często siedzi właśnie w uzwojeniach lub izolacji. W alternatorach dochodzi do tego słabe ładowanie, miganie kontrolek i spadki napięcia przy większym obciążeniu instalacji.
W praktyce najczęściej winne są cztery rzeczy: przegrzanie, wilgoć, drgania oraz przeciążenie. Długotrwałe ciepło starzeje lakier izolacyjny, wilgoć sprzyja przebiciom, a wibracje luzują połączenia i niszczą mechanicznie przewody. Jeśli do tego dojdzie słabe chłodzenie albo zużyte łożyska, uszkodzenie postępuje szybko.
Podczas diagnozy zwracam uwagę na kilka prostych sygnałów:
- zwykły zapach przypalonego lakieru lub izolacji,
- nierówną pracę przy różnych obrotach,
- wyraźnie wyższą temperaturę obudowy,
- różnice w oporze między fazami,
- przebicie do masy albo zwarcie między zwojami.
Do wstępnej kontroli wystarcza multimetr, ale przy większych maszynach sens ma też test izolacji i pomiar pod obciążeniem. Im wcześniej wykryje się problem, tym większa szansa, że nie skończy się wymianą całego modułu. A skoro już o tym mowa, ostatnia rzecz, którą warto uporządkować, to opłacalność naprawy.
Co warto zapamiętać przed naprawą lub wymianą
W małych urządzeniach domowych często bardziej opłaca się wymienić cały zespół niż przewijać uzwojenia. W większych silnikach, generatorach i napędach przemysłowych naprawa bywa sensowniejsza, bo sam korpus, łożyska i elektronika sterująca mają wyższą wartość niż jedna uszkodzona sekcja uzwojeń. Decyzję najlepiej podejmować po ocenie stanu izolacji, rdzenia i chłodzenia, a nie tylko po samym pomiarze rezystancji.
Ja patrzę na to dość pragmatycznie: jeśli uszkodzenie jest lokalne, a rdzeń nie jest przegrzany ani odkształcony, przewinięcie ma sens. Jeśli jednak widać zwęglenie, głębokie przebarwienia albo wielokrotne zwarcia międzyzwojowe, naprawa często staje się krótkotrwałym ratunkiem. Właśnie dlatego tak ważne jest nie tylko usunąć awarię, ale też znaleźć jej przyczynę, bo inaczej problem wróci.
Jeżeli zapamiętasz jedną rzecz, niech będzie taka: ta nieruchoma część nie jest dodatkiem do silnika czy generatora, tylko elementem, który trzyma całą maszynę w ryzach elektrycznie i termicznie. Gdy działa prawidłowo, sprzęt pracuje cicho, stabilnie i wydajnie; gdy zaczyna się zużywać, objawy zwykle pojawiają się szybciej, niż sugeruje sama zewnętrzna obudowa.
