Najważniejsze informacje o oporze w elektronice
- Im większy opór, tym mniejszy prąd popłynie przy tym samym napięciu.
- Na wartość elementu wpływają materiał, długość, przekrój i temperatura.
- Do obliczeń w prostych obwodach wystarcza prawo Ohma, ale nie każdy element zachowuje się liniowo.
- Pomiar multimetrem ma sens tylko przy odłączonym zasilaniu i rozładowanych kondensatorach.
- Przy doborze rezystora liczą się nie tylko omy, ale też tolerancja i moc znamionowa.
Jak działa opór elektryczny w obwodzie
Najprościej mówiąc, opór elektryczny to cecha elementu, która ogranicza przepływ prądu. W obwodzie widać to bardzo prosto: przy tym samym napięciu większy opór daje mniejszy prąd, a mniejszy opór pozwala popłynąć większej liczbie elektronów. Jednostką jest om, oznaczany symbolem Ω, a w schematach i notach katalogowych najczęściej spotkasz oznaczenie R.
Ja zwykle tłumaczę to bez nadmiaru metafor: rezystor nie „blokuje” prądu całkowicie, tylko zamienia część energii elektrycznej w ciepło. Dlatego elementy o większym obciążeniu potrafią się nagrzewać, a czasem nawet przegrzewać, jeśli nie są dobrze dobrane do układu.
W praktyce warto zapamiętać jedną zależność: przy stałym napięciu wzrost oporu zmniejsza prąd. Dla przykładu rezystor 100 Ω przy 5 V pozwoli na około 50 mA, a rezystor 1 kΩ przy tym samym napięciu już tylko na 5 mA. Ta różnica wygląda na małą na papierze, ale w elektronice potrafi całkowicie zmienić działanie układu. Z tego wynika pytanie: skąd właściwie biorą się różnice między elementami?
Od czego zależy wartość oporu
Na wartość oporu wpływa kilka rzeczy jednocześnie. Najważniejsze są: materiał przewodzący, długość drogi, jaką musi pokonać prąd, przekrój elementu oraz temperatura. To dlatego cienki, długi przewód stawia większy opór niż krótki i grubszy przewód z tego samego materiału.

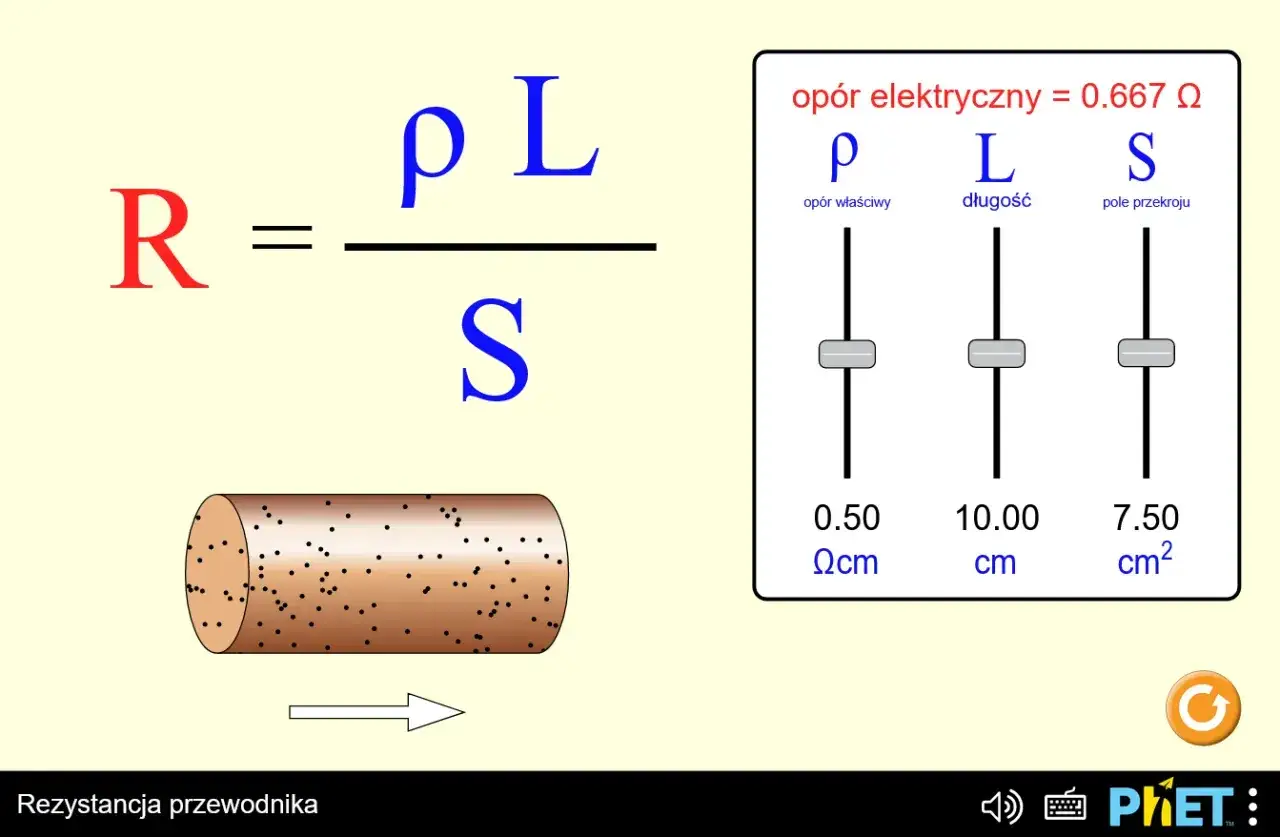

W praktyce można to opisać wzorem R = ρ × L / A, gdzie ρ to opór właściwy materiału, L to długość, a A to pole przekroju. Nie trzeba tego wzoru wkuwać na pamięć, ale dobrze wiedzieć, co oznacza: jeśli zwiększasz długość ścieżki, opór rośnie; jeśli zwiększasz przekrój, opór spada.
| Czynnik | Co robi z oporem | Jak to widać w praktyce |
|---|---|---|
| Materiał | Zmienia opór właściwy | Miedź przewodzi lepiej niż wiele stopów oporowych |
| Długość | Zwiększa opór | Dłuższy przewód daje większe straty |
| Przekrój | Zmniejsza opór | Grubsza ścieżka lub przewód mniej się grzeje |
| Temperatura | Może zwiększać albo zmniejszać opór | W zwykłych metalach opór zwykle rośnie po nagrzaniu |
To właśnie temperatura jest częstym źródłem błędów. Układ, który działa poprawnie na zimno, po rozgrzaniu może zacząć zachowywać się inaczej. Jeśli chcesz przewidzieć takie zmiany, musisz patrzeć nie tylko na samą wartość elementu, ale też na sposób jego pracy i obciążenie cieplne. Skoro wiadomo już, od czego zależy opór, czas przejść do liczenia i łączenia elementów w realnym układzie.
Jak liczyć opór i łączyć elementy
W prostych obwodach podstawą jest prawo Ohma: U = I × R. Z niego możesz wyznaczyć dowolną z trzech wielkości, jeśli znasz pozostałe dwie. Dla elektronika to jeden z najbardziej użytecznych wzorów, bo pozwala szybko sprawdzić, czy układ jest bezpieczny, czy obciążenie nie jest zbyt duże i czy dany rezystor spełni swoją rolę.
Jeśli łączysz elementy szeregowo, opory się sumują. Jeśli łączysz je równolegle, wynik jest mniejszy od najmniejszego z nich i liczy się go z odwrotności. To właśnie tutaj początkujący najczęściej popełniają błąd: przy połączeniu równoległym nie dodaje się wartości wprost.
| Typ połączenia | Jak zachowuje się prąd i napięcie | Wzór na opór zastępczy | Przykład |
|---|---|---|---|
| Szeregowe | Prąd jest taki sam, napięcie dzieli się między elementy | Rz = R1 + R2 + R3 | 220 Ω + 330 Ω = 550 Ω |
| Równoległe | Napięcie jest takie samo, prąd dzieli się między gałęzie | 1/Rz = 1/R1 + 1/R2 + 1/R3 | 1 kΩ || 1 kΩ = 500 Ω |
Jeśli mam do czynienia z prostym dzielnikiem napięcia albo układem LED, liczenie tych zależności często wystarcza, żeby uniknąć przepaleń i dziwnych objawów. Dalej sprawa robi się bardziej praktyczna: trzeba zmierzyć wartość w gotowym układzie i nie dać się oszukać pomiarowi.

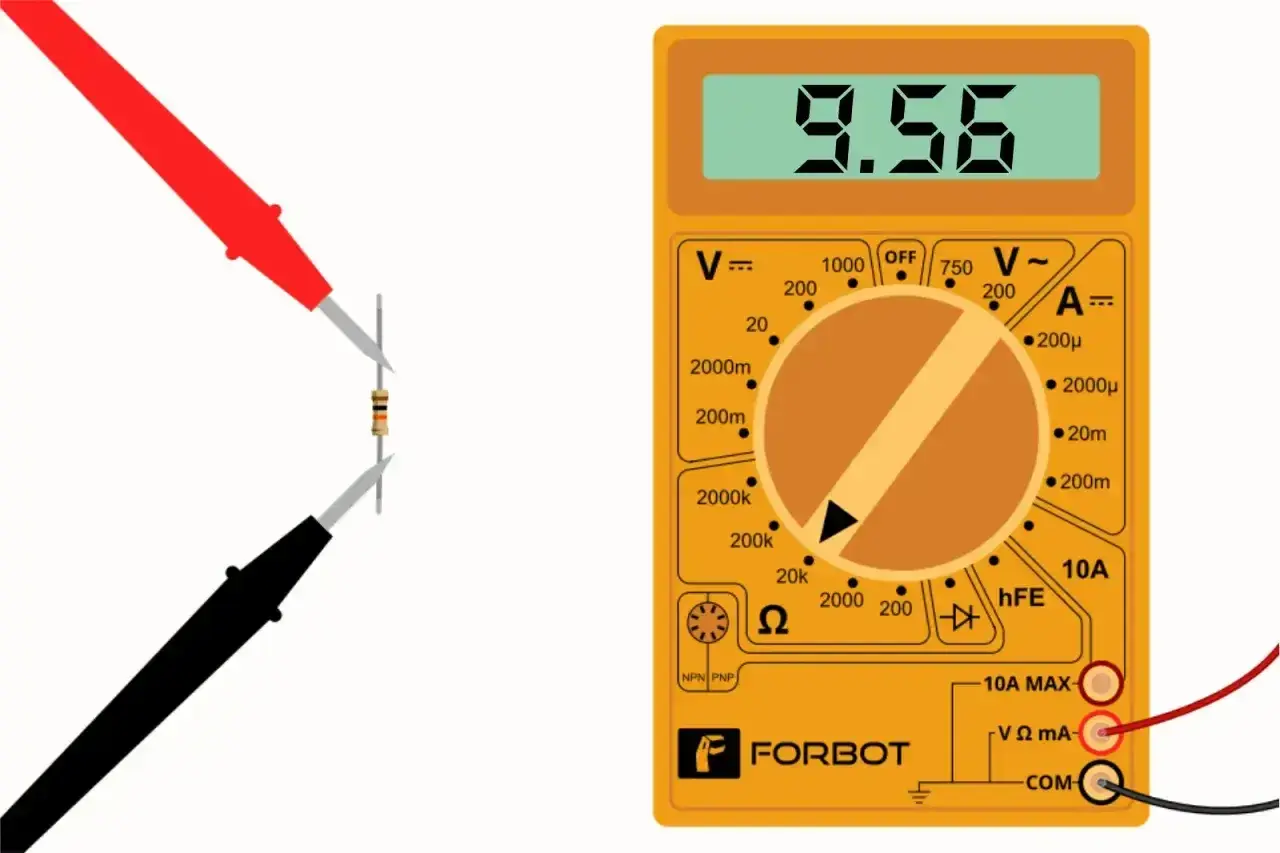

Jak mierzyć opór multimetrem bez fałszywych wyników
Pomiar multimetrem wydaje się prosty, ale w praktyce łatwo o zły odczyt. Najważniejsza zasada jest jedna: układ musi być odłączony od zasilania. Kondensatory trzeba rozładować, bo inaczej miernik pokaże nie to, co trzeba, albo uszkodzisz sprzęt. To szczególnie ważne przy płytkach z zasilaczami, przetwornicami i większymi pojemnościami.
- Wyłącz zasilanie i odczekaj, aż układ się rozładuje.
- Ustaw multimetr na pomiar oporu lub na auto-range, jeśli ma taki tryb.
- Dotknij sondami badanego elementu możliwie pewnie i bez luzu.
- Odczytaj wynik i porównaj go z wartością nominalną lub dokumentacją.
- Jeśli wynik jest podejrzany, sprawdź element poza układem.
Najwięcej problemów sprawiają małe wartości oporu, bo wtedy znaczenie mają już przewody pomiarowe, styki i jakość lutów. Przy pomiarach rzędu pojedynczych omów albo ułamków oma nie traktuję pierwszego odczytu jak wyroczni. Lepiej porównać kilka pomiarów, odjąć opór przewodów i sprawdzić, czy wynik jest stabilny.
Pomiar „w układzie” bywa użyteczny, ale tylko orientacyjnie. Inne gałęzie obwodu mogą zaniżać wynik, a równoległe połączenia elementów potrafią całkiem zmylić interpretację. Jeśli więc chcesz mieć pewność, najpierw zmierz element osobno. To prowadzi już do kolejnego pytania: co dokładnie kupujesz, kiedy wybierasz rezystor do projektu?
Rezystor to nie tylko wartość w omach
W praktyce sam zapis typu 10 kΩ mówi za mało. Trzeba jeszcze znać tolerancję, czyli dopuszczalne odchylenie od wartości nominalnej, oraz moc znamionową, czyli ile ciepła element może bezpiecznie rozproszyć. Dla prostych układów popularne są tolerancje 5% i 1%, a typowe moce to 0,125 W, 0,25 W, 0,5 W i 1 W.
Jeżeli projekt ma być stabilniejszy, zwykle wybieram element 1% zamiast 5%. Różnica cenowa w wielu zastosowaniach jest niewielka, a zyskujesz dokładniejsze dzielniki napięcia, lepszą powtarzalność i mniej niespodzianek przy serwisie. Przy zasilaniu i obciążeniu moc też nie może być policzona „na styk” — dobrze zostawić zapas, najlepiej co najmniej kilkukrotny.
| Parametr | Co oznacza | Na co patrzeć przy wyborze |
|---|---|---|
| Tolerancja 5% | Wartość może się wyraźnie różnić od nominalnej | Wystarcza do prostych układów użytkowych |
| Tolerancja 1% | Mniejszy rozrzut wartości | Lepsza do pomiarów, sensorów i dzielników napięcia |
| 0,125 W / 0,25 W | Niska moc strat | Typowe dla małosygnałowych aplikacji |
| 0,5 W / 1 W | Większa odporność na grzanie | Przy większym prądzie albo w miejscach o słabszym chłodzeniu |
Właśnie dlatego dobór elementu traktuję szerzej niż tylko jako odczyt z tabelki. Dobra wartość bez odpowiedniej mocy i tolerancji bywa po prostu złą wartością w realnym układzie. A kiedy wchodzisz w bardziej złożone obwody, pojawia się jeszcze jedna rzecz, o której łatwo zapomnieć.
Kiedy opór nie mówi całej prawdy
W układach prądu przemiennego i przy wyższych częstotliwościach sam opór nie wystarcza. Liczy się wtedy impedancja, czyli pojęcie szersze, uwzględniające także wpływ pojemności i indukcyjności. To ważne zwłaszcza w audio, zasilaczach impulsowych, filtrach i torach radiowych.
Są też elementy, które zmieniają się nieliniowo: diody, tranzystory, żarówki, termistory czy warystory. Ich zachowanie nie da się dobrze opisać jednym stałym oporem, bo zależy od napięcia, prądu albo temperatury. Właśnie tu najczęściej pojawia się rozczarowanie: ktoś mierzy element omomierzem, uzyskuje konkretną liczbę i zakłada, że to pełny obraz sytuacji. Zwykle nie jest.
- Przy małych oporach uwzględniaj przewody pomiarowe i styki.
- Przy elementach mocy patrz na temperaturę pracy i chłodzenie.
- Przy AC sprawdzaj impedancję, nie tylko opór stały.
- Przy podejrzanych wynikach szukaj też zimnych lutów, śniedzi i pękniętych ścieżek.
Jeśli miałbym zostawić jedną praktyczną wskazówkę, to tę: nie patrz wyłącznie na liczbę w omach, ale też na warunki pracy, moc i temperaturę. Wtedy opór przestaje być abstrakcyjnym parametrem z podręcznika, a staje się narzędziem do świadomego projektowania i szybkiej diagnozy układów.
