Przełączanie stanu w elektronice - przełącznik, przekaźnik, MOSFET

W elektronice przełączanie między stanem aktywnym i nieaktywnym decyduje o tym, czy urządzenie działa, pobiera energię i jak reaguje na polecenia użytkownika. W praktyce pod hasłem on off kryją się bardzo różne rozwiązania: od zwykłego przycisku zasilania, przez przekaźnik, aż po tranzystor lub MOSFET sterowany sygnałem z układu. W tym tekście rozkładam ten temat na prosty język: pokazuję, jak działa przełączanie, gdzie spotyka się je w urządzeniach i na co uważać przy doborze elementów.

Co naprawdę oznacza włączone i wyłączone

W praktyce ja rozdzielam ten temat na trzy warstwy: zasilanie, sygnał sterujący i efekt na wyjściu. Urządzenie może być „wyłączone” dla użytkownika, ale nadal pobierać niewielki prąd w trybie czuwania, może też mieć aktywny układ sterujący, który samym wyświetlaczem albo diodą sygnalizuje gotowość do pracy. To ważne rozróżnienie, bo w elektronice stan aktywny nie zawsze oznacza po prostu obecność napięcia.

Druga rzecz to polaryzacja logiki. W części układów stan aktywny pojawia się po podaniu „1”, czyli napięcia wysokiego, a w innych aktywne jest właśnie „0”, czyli stan niski. Dla osoby początkującej to bywa mylące, ale dla projektanta jest codziennością. Tak samo działa pojęcie styków normalnie otwartych i normalnie zamkniętych: pierwszy typ przewodzi dopiero po zadziałaniu, drugi przewodzi w spoczynku. To drobna różnica na schemacie, ale w praktyce decyduje o tym, czy obwód zadziała bezpiecznie, czy odwrotnie niż zakładaliśmy.

W urządzeniach bateryjnych ta granica jest jeszcze bardziej widoczna. „Wyłączenie” może oznaczać zejście do poboru rzędu ułamków wata, a w bardziej rozbudowanych konstrukcjach nawet kilku watów. Dlatego sama etykieta na obudowie nie mówi wszystkiego. Żeby zrozumieć przełączanie, trzeba zobaczyć, co dokładnie jest odcinane i przez jaki element. I właśnie od tego zależy, czy wystarczy prosty mechaniczny styk, czy potrzebny będzie element półprzewodnikowy.

Gdzie spotyka się przełączanie stanu w urządzeniach

W codziennej elektronice przełączanie nie kończy się na klasycznym klawiszu zasilania. Spotykam je w pilotach, ładowarkach, listwach zasilających, zasilaczach impulsowych, inteligentnym oświetleniu, automatyce domowej i przemysłowych panelach sterowania. W każdym z tych przypadków cel jest podobny, ale mechanika działania bywa zupełnie inna.

Najprostszy podział wygląda tak: ręczny przełącznik steruje człowiek, przekaźnik przełącza większy prąd dzięki cewce, a element półprzewodnikowy robi to bez ruchomych części. W praktyce to oznacza inny poziom trwałości, hałasu, odporności na iskrzenie i prędkości działania. Poniższe zestawienie dobrze pokazuje, dlaczego nie ma jednego „najlepszego” rozwiązania.

Jeśli mam wskazać jedną praktyczną zasadę, to brzmi ona tak: najpierw patrzę na rodzaj obciążenia, a dopiero potem na sam element przełączający. To samo „włącz/wyłącz” wygląda inaczej w czujniku, inaczej w lampie 230 V, a jeszcze inaczej w układzie bateryjnym z mikrokontrolerem. Z tego wynika kolejna ważna sprawa: mechanika i elektronika przełączania mają zupełnie inne słabe punkty.

Jak działa mechaniczny przełącznik i co psuje jego pracę

Mechaniczny przełącznik wydaje się banalny, ale w praktyce jest źródłem kilku dobrze znanych problemów. Najważniejszy z nich to drgania styków, czyli krótkie, wielokrotne rozłączanie i łączenie w chwili nacisku. Dla człowieka to trwa ułamek sekundy, ale dla elektroniki liczącej impulsy może oznaczać kilka fałszywych przełączeń. Dlatego w przyciskach stosuje się układ debounce, czyli filtrację drgań styków. W praktyce trwa to zwykle około 5-20 ms, a czasem dłużej, jeśli zastosowanie jest bardziej wymagające.

Drugi problem to zużycie. Gdy przez styk płynie większy prąd albo obciążenie ma charakter indukcyjny, na powierzchni kontaktów pojawia się łuk elektryczny. On nie tylko przyspiesza zużycie, ale też zwiększa opór kontaktu i może prowadzić do niestabilnej pracy całego układu. Widać to zwłaszcza w starszych listwach, wyłącznikach i tanich przełącznikach, które po latach zaczynają działać z wyczuwalnym opóźnieniem lub wymagają mocniejszego naciśnięcia.

Warto też pamiętać, że mechaniczny przełącznik nie jest automatycznie bezpieczny tylko dlatego, że jest prosty. Jeśli ktoś próbuje nim rozłączać wyższe napięcie, na przykład 230 V AC, musi brać pod uwagę odstępy izolacyjne, jakość obudowy i obciążenie styków. Ja traktuję takie elementy z dużym respektem: im bardziej „oczywisty” przełącznik, tym łatwiej zignorować jego ograniczenia. A gdy ruchomych części zaczyna być za dużo, naturalnie pojawia się pytanie o rozwiązania bezstykowe.

Jak półprzewodniki realizują przełączanie bez styków

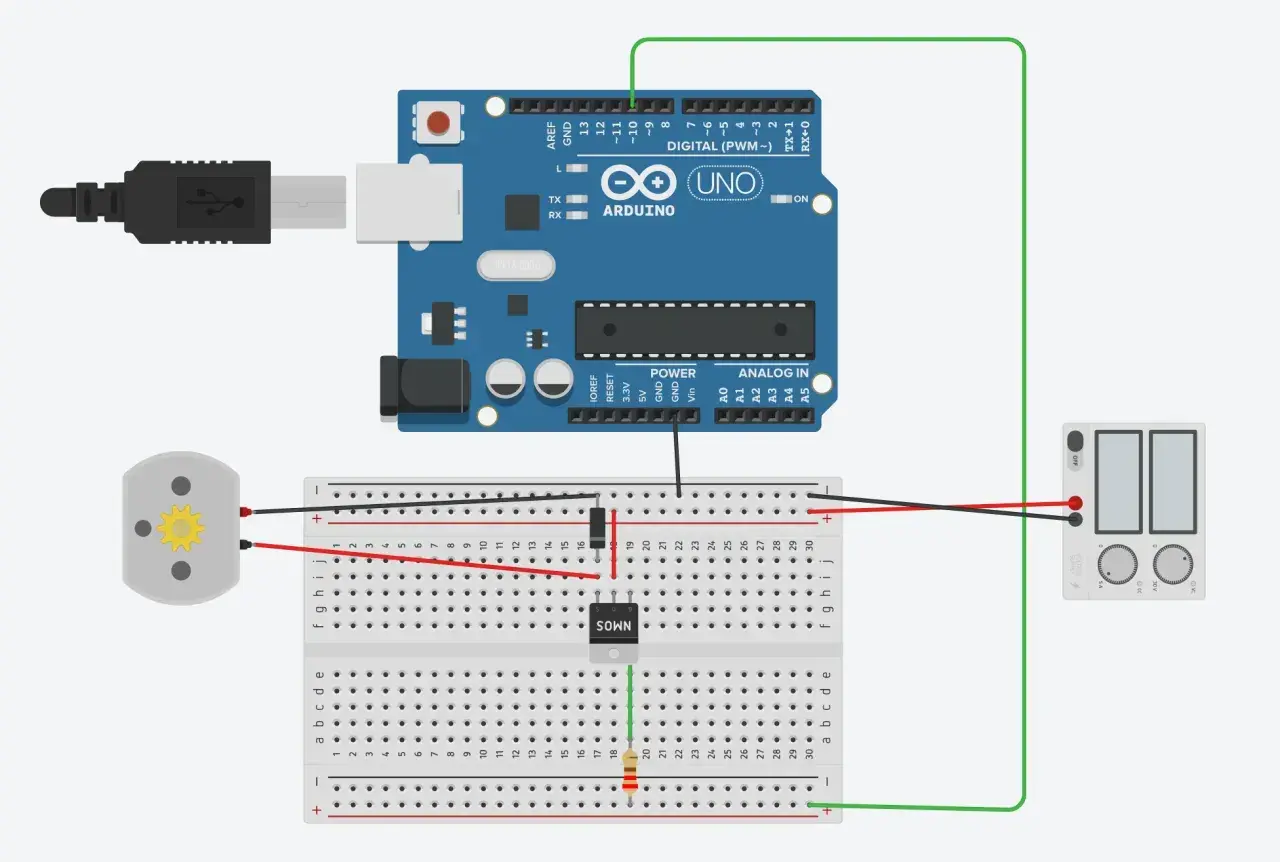

W nowoczesnej elektronice bardzo często zastępuję klasyczny styk tranzystorem albo MOSFET-em. To one robią dziś ogromną część pracy, zwłaszcza tam, gdzie trzeba przełączać szybko, cicho i wielokrotnie. MOSFET jest szczególnie wygodny w układach DC, bo może przewodzić duży prąd przy niewielkich stratach, o ile zostanie dobrze dobrany pod względem napięcia, prądu i rezystancji kanału w stanie włączenia. W prostych projektach 5-24 V DC to często najrozsądniejszy wybór.

Tranzystor bipolarny też działa jako przełącznik, ale zwykle wymaga prądu bazy, więc w bardziej energooszczędnych konstrukcjach ustępuje MOSFET-owi. W praktyce różnica jest prosta: tranzystor bipolarny steruje się prądem, MOSFET steruje się napięciem na bramce. Dla projektanta oznacza to inny sposób doboru rezystorów, inne straty i inną charakterystykę cieplną.

W obwodach prądu zmiennego sprawa wygląda inaczej. Triak i solid state relay są naturalnym wyborem przy 230 V AC, bo nadają się do cichego przełączania bez styków. Triak dobrze radzi sobie w prostym sterowaniu lampą czy grzałką, ale nie jest uniwersalny. SSR z kolei daje wygodę i szybkość, lecz trzeba liczyć się z prądem upływu i wydzielaniem ciepła. To są drobiazgi, które łatwo przeoczyć, a potem dziwić się, że obciążenie lekko świeci mimo wyłączenia albo moduł wymaga radiatora.

Gdybym miał sprowadzić to do jednej decyzji projektowej, powiedziałbym tak: DC i duża sprawność to domena MOSFET-a, AC i izolacja to częściej przekaźnik albo SSR. To nie jest sztywna reguła, ale w większości praktycznych projektów prowadzi do dobrych wyborów. Następny krok to już nie sam element, tylko dopasowanie go do konkretnego obciążenia.

Jak dobrać rozwiązanie do napięcia, prądu i typu obciążenia

Dobór przełączania zaczynam od kilku pytań, które oszczędzają później mnóstwo czasu. Po pierwsze: czy obciążenie jest AC czy DC. Po drugie: ile wynosi napięcie i jaki jest prąd rozruchowy, bo silnik albo grzałka potrafią w chwili startu pobrać znacznie więcej niż w pracy ustalonej. Po trzecie: czy potrzebuję izolacji galwanicznej, czyli fizycznego oddzielenia części sterującej od mocy. Po czwarte: czy istotna jest cisza pracy, małe straty energii, czy może łatwość serwisowania.

W praktyce patrzę też na trzy dodatkowe rzeczy:

• Rodzaj obciążenia - silnik, LED, grzałka i cewka zachowują się inaczej przy załączaniu i wyłączaniu.
• Ochronę przed przepięciami - przy DC często wystarcza dioda flyback, czyli dioda tłumiąca przepięcie z cewki, a przy AC przydaje się snubber lub warystor.
• Warunki termiczne - nawet dobry MOSFET lub SSR może się przegrzać, jeśli obudowa nie odprowadza ciepła.

Warto też od razu uwzględnić bezpieczeństwo montażu. Przy 230 V AC nie chodzi tylko o sam parametr prądowy, ale także o odstępy na płytce drukowanej, jakość izolacji i zachowanie odpowiednich odległości między ścieżkami. Dwa milimetry różnicy na projekcie mogą nie wyglądać groźnie, ale w realnym urządzeniu robią ogromną różnicę. To właśnie dlatego dobór elementu przełączającego nie kończy się na tabelce z parametrami z katalogu.

Jeśli urządzenie ma działać długo i niezawodnie, ja zawsze sprawdzam jeszcze częstotliwość przełączeń. Element, który świetnie znosi pojedyncze załączenie raz na godzinę, może mieć zupełnie inne zachowanie przy setkach cykli dziennie. I tu wchodzimy w praktyczne błędy, które najczęściej psują prosty projekt.

Jakich błędów unikać przy projektowaniu prostego układu

Najczęstszy błąd to pomylenie sterowania sygnałem z odcinaniem zasilania. Użytkownik widzi jeden przycisk, a projektant zakłada, że to tylko „włącznik”. Tymczasem ten sam przycisk może uruchamiać logikę, budzić mikrokontroler, odcinać przetwornicę albo sterować całym zasilaniem głównym. Jeśli nie rozdzieli się tych funkcji na etapie projektu, później pojawiają się dziwne objawy: pobór prądu w czuwaniu, opóźnione uruchamianie albo brak pełnego wyłączenia.

Drugi błąd dotyczy obciążeń indukcyjnych. Cewka, silnik, przekaźnik czy elektrozawór generują przepięcie w chwili wyłączania. Bez zabezpieczenia potrafi to uszkodzić tranzystor, wywołać zakłócenia albo skrócić życie styków. W obwodach DC zwykle daje się diodę równolegle do cewki, a w AC stosuje się układ gaszący. To nie jest ozdoba schematu, tylko realna ochrona.

Trzeci problem to przecenianie małego przełącznika. To, że na obudowie widnieje przycisk, nie znaczy jeszcze, że powinien przenosić duży prąd. Często powinien tylko podawać sygnał sterujący do układu wykonawczego. Gdy ktoś próbuje zrobić wszystko jednym elementem, szybko kończy z przegrzewaniem, iskrzeniem albo niestabilnym działaniem.

W skrócie, ja pilnuję przede wszystkim tych punktów:

• oddzielam sygnał sterujący od toru mocy,
• dobieram zabezpieczenie do typu obciążenia,
• sprawdzam prąd rozruchowy, a nie tylko prąd nominalny,
• uwzględniam drgania styków w przyciskach,
• liczę straty cieplne, zwłaszcza przy MOSFET-ach i SSR.

Gdy te błędy są wyeliminowane, dopiero wtedy przełączanie zaczyna działać tak, jak oczekuje użytkownik. A to prowadzi do najważniejszego pytania: kiedy wystarczy prosty mechaniczny element, a kiedy trzeba już budować cały tor sterowania wokół niego?

Kiedy przełącznik to za mało i trzeba myśleć o całym torze zasilania

W prostych urządzeniach mechaniczny przełącznik nadal ma sens, bo jest czytelny, tani i intuicyjny. Sprawdza się tam, gdzie liczba cykli nie jest ogromna, a użytkownik chce po prostu fizycznie odciąć zasilanie. Jeśli jednak urządzenie ma działać cicho, często się przełączać, współpracować z mikrokontrolerem albo oszczędzać energię, wtedy lepiej patrzeć szerzej niż na sam klawisz.

Ja zwykle wybieram taki kierunek:

• mechaniczny przełącznik - gdy liczy się prostota i bezpośrednia kontrola;
• MOSFET lub tranzystor - gdy potrzebuję szybkiego i cichego przełączania DC;
• przekaźnik - gdy ważna jest izolacja i prosty podział między sterowaniem a mocą;
• triak lub SSR - gdy pracuję z 230 V AC i chcę uniknąć styków.

Najlepsze projekty nie traktują „włącz” i „wyłącz” jako dwóch przypadkowych stanów. One budują cały łańcuch: od przycisku lub sygnału logicznego, przez element wykonawczy, aż po ochronę i chłodzenie. Jeśli ten łańcuch jest dobrze zaprojektowany, urządzenie działa przewidywalnie, zużywa mniej energii i nie zaskakuje po kilku miesiącach. Właśnie dlatego w elektronice najważniejsze nie jest samo przełączenie, ale to, jakim kosztem i z jaką niezawodnością ono się odbywa.
