W elektronice skrót ssr najczęściej oznacza przekaźnik półprzewodnikowy, czyli element do przełączania obciążenia bez ruchomych styków. To ważne rozwiązanie wszędzie tam, gdzie liczą się szybkie cykle, cicha praca, odporność na wibracje i przewidywalne sterowanie grzałkami, oświetleniem albo automatyką. W tym tekście pokazuję, jak taki element działa, czym różni się od klasycznego przekaźnika i na co zwrócić uwagę, żeby nie przepłacić ani nie przegrzać układu.
Najważniejsze wnioski o przekaźnikach półprzewodnikowych
- Przekaźnik półprzewodnikowy przełącza obciążenie elektronicznie, bez ruchomych styków, więc pracuje ciszej i szybciej niż model mechaniczny.
- Wersje AC zwykle opierają się na triaku lub SCR, a wersje DC na MOSFET-ach.
- Najczęstsze pułapki to prąd upływu, straty cieplne i zły dobór do typu obciążenia.
- Przy większych prądach radiator i poprawny montaż są równie ważne jak sam parametr prądowy.
- Do grzałek, cyklicznego sterowania i pracy w trudnym środowisku SSR zwykle sprawdza się bardzo dobrze.
- Do pełnego odcięcia małych, wrażliwych obciążeń mechaniczny przekaźnik nadal bywa bezpieczniejszym wyborem.
Czym jest przekaźnik półprzewodnikowy i dlaczego to zwykle właśnie to znaczenie
W praktyce patrzę na SSR jak na przekaźnik bez styków. Zamiast metalowego zestawu, który fizycznie się zamyka i otwiera, pracuje tu elektronika: sygnał sterujący uruchamia element izolujący, a ten przełącza tor mocy. Dzięki temu nie ma iskrzenia, drgań styków ani mechanicznego zużycia, które w klasycznych przekaźnikach pojawia się po wielu tysiącach lub milionach cykli.
To właśnie dlatego ten typ elementu tak dobrze pasuje do automatyki przemysłowej, sterowania grzaniem czy testowania urządzeń pod dużym obciążeniem. Ja traktuję go jako rozwiązanie do zadań, w których liczy się częste przełączanie, a nie absolutnie bezstratne odcięcie. I od razu dodaję: w elektronice ten skrót prawie zawsze oznacza przekaźnik półprzewodnikowy, nie „mechaniczny odpowiednik z marketingu”.
Skoro wiemy już, co to jest, warto zajrzeć do środka i zobaczyć, dlaczego taki element zachowuje się inaczej niż klasyczny przekaźnik.

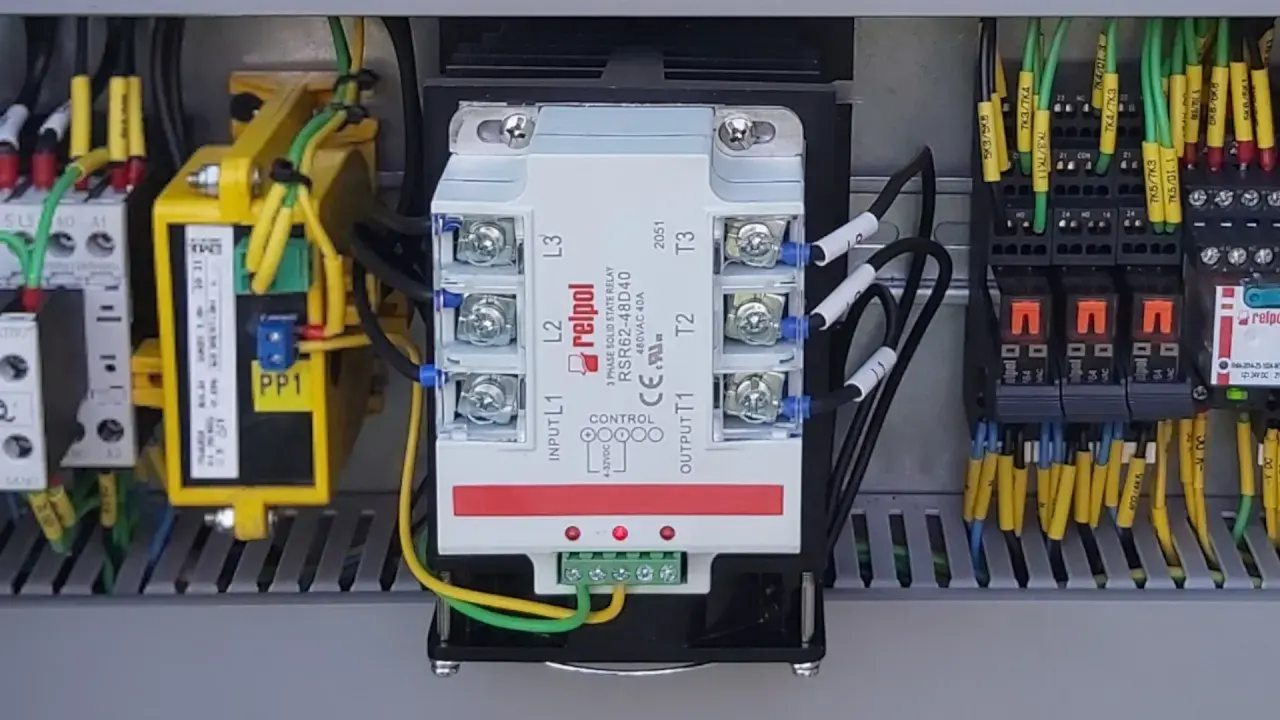

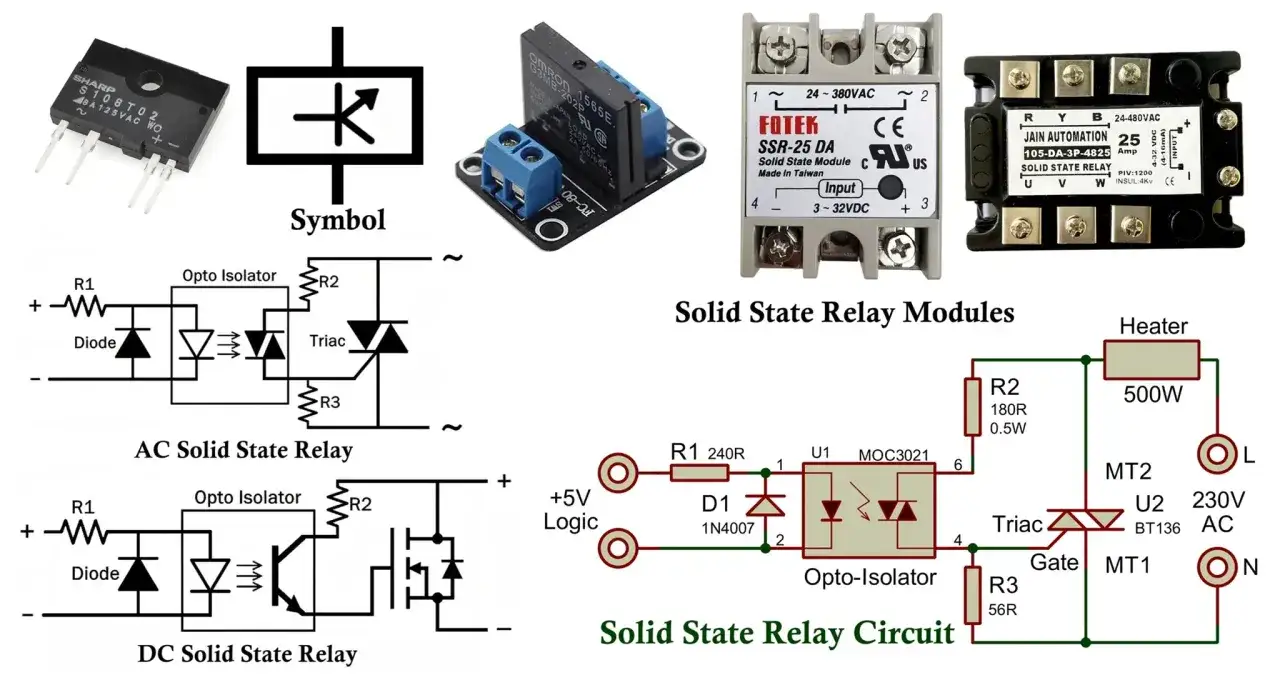

Jak działa przekaźnik półprzewodnikowy od środka
Sercem układu jest zwykle izolacja optyczna. Sygnał sterujący zasila diodę LED lub podobny element wejściowy, a po drugiej stronie fotoelement uruchamia tor mocy. Taki układ oddziela elektronikę sterującą od obciążenia, co poprawia bezpieczeństwo i ogranicza przenoszenie zakłóceń. W praktyce to jedna z największych zalet SSR, zwłaszcza w systemach, w których sterownik i obciążenie pracują w zupełnie innych warunkach elektrycznych.
Dwie główne wersje wyjścia
| Typ SSR | Najczęstszy element wyjściowy | Do czego pasuje najlepiej | Na co uważać |
|---|---|---|---|
| AC | Triak lub para SCR | Grzałki, oświetlenie, obciążenia sieciowe | Działa dla prądu przemiennego, nie zastąpi wersji DC |
| DC | MOSFET-y | Układy niskonapięciowe i zasilanie stałoprądowe | Trzeba pilnować polaryzacji i strat mocy |
To rozróżnienie ma znaczenie praktyczne, bo zły wybór kończy się zwykle prostym, ale kosztownym błędem: SSR działa „na papierze”, ale nie przełącza właściwego rodzaju obciążenia. W elektronice nie ma tu miejsca na zgadywanie.
Przeczytaj również: Galwanometr - Jak działa czuły miernik prądu?
Zero-cross i random turn-on
W modelach AC spotkasz dwa ważne tryby pracy. Zero-cross włącza obciążenie w chwili, gdy napięcie przechodzi przez zero, więc ogranicza udary i zakłócenia. Przy sieci 50 Hz oznacza to, że opóźnienie może wynieść maksymalnie około 10 ms. To niewiele, ale w aplikacjach precyzyjnych już ma znaczenie.
- Zero-cross wybieram do grzałek, pieców i obciążeń rezystancyjnych, bo zmniejsza EMI i łagodniej startuje.
- Random turn-on przydaje się tam, gdzie chcę sterować fazowo, szybko zareagować albo regulować moc bardziej agresywnie.
Jeśli ktoś kupuje SSR do ściemniania lub regulacji grzania, a bierze przypadkowy model zero-cross, później często dziwi się, że układ nie zachowuje się tak, jak oczekiwał. I właśnie dlatego dobór typu ma większe znaczenie, niż wielu osobom się wydaje.
Kiedy SSR jest lepszy od przekaźnika mechanicznego
Najprościej mówiąc: SSR wygrywa tam, gdzie liczy się tempo, cisza i trwałość cykliczna. Mechaniczny przekaźnik nadal ma sens, gdy potrzebujesz bardzo niskich strat w stanie załączenia, pełnego odcięcia i niższego kosztu startowego. Ja nie ustawiam tych dwóch rozwiązań na jednej osi „lepszy-gorszy”, tylko patrzę na zastosowanie.
| Cecha | SSR | Przekaźnik mechaniczny |
|---|---|---|
| Hałas | Cichy, bez stuknięcia styków | Słyszalne klikanie |
| Trwałość przy częstym przełączaniu | Bardzo dobra, brak zużycia styków | Ograniczona przez mechanikę |
| Szybkość przełączania | Bardzo wysoka, często w milisekundach | Wyraźnie wolniejsza |
| Straty mocy | Wyższe, bo element półprzewodnikowy się grzeje | Zwykle niższe przy zamkniętym styku |
| Prąd upływu w stanie OFF | Jest obecny | Praktycznie pomijalny |
| Wrażliwość na wibracje | Niska | Wyższa |
Wniosek jest prosty: jeśli układ ma przełączać setki razy dziennie, pracować w hałaśliwym środowisku albo przyspieszać produkcję, SSR daje przewagę. Jeśli natomiast potrzebujesz możliwie „twardego” odcięcia i bardzo małych strat, klasyczny przekaźnik wciąż bywa rozsądniejszym wyborem. To prowadzi wprost do pytania, jak dobrać właściwy model do konkretnej aplikacji.
Jak dobrać odpowiedni model do aplikacji
Ja zaczynam od obciążenia, a dopiero potem patrzę na markę czy obudowę. Sam prąd znamionowy to za mało, bo liczy się też typ obciążenia, sposób montażu, temperatura pracy i prąd rozruchowy. Dobrze dobrany SSR nie musi być przesadnie duży, ale musi pasować do rzeczywistego scenariusza pracy, a nie tylko do jednej liczby z etykiety.| Co sprawdzić | Dlaczego to ważne | Moja praktyczna wskazówka |
|---|---|---|
| Rodzaj obciążenia | Inaczej zachowuje się grzałka, inaczej silnik, a inaczej zasilacz impulsowy | Do rezystancyjnych obciążeń zwykle sprawdza się zero-cross, do sterowania fazowego potrzebny jest inny wariant |
| AC czy DC | To decyduje o budowie wyjścia | SSR AC nie zastępuje DC i odwrotnie |
| Prąd ciągły i rozruchowy | Rozruch potrafi być wielokrotnie wyższy niż praca ustalona | Zakładam zapas co najmniej 20-30%, a przy cięższych warunkach więcej |
| Chłodzenie | Element półprzewodnikowy zamienia część energii w ciepło | Przy prądach rzędu 10 A i więcej bardzo często trzeba myśleć o radiatorze, nie o samym module |
| Prąd upływu | Może powodować lekkie świecenie LED albo fałszywe zasilanie czułych obciążeń | Przy małych obciążeniach sprawdzam to zanim kupię kilka sztuk do projektu |
| Izolacja wejście-wyjście | Wpływa na bezpieczeństwo i odporność na zakłócenia | W rozwiązaniach przemysłowych spotyka się poziomy rzędu kilku kilowoltów, ale zawsze liczy się konkretna seria |
Przy doborze lubię też policzyć ciepło wprost. Jeśli element ma spadek napięcia rzędu 1,5-2 V, to przy 10 A robi się z tego 15-20 W strat. To już nie jest detal, tylko realny problem termiczny. Zapas mocy i radiator są więc częścią projektu, a nie dodatkiem „na wszelki wypadek”.
W praktyce dobrze dobrany model eliminuje większość problemów jeszcze przed uruchomieniem, dlatego kolejny krok to świadome unikanie typowych błędów montażowych.
Najczęstsze błędy przy montażu i uruchomieniu
- Dobór tylko po prądzie katalogowym. Sama wartość w amperach nie mówi nic o temperaturze otoczenia, chłodzeniu i prądzie rozruchowym.
- Brak radiatora albo słaby montaż termiczny. Jeśli SSR pracuje z dużym prądem, ciepło szybko staje się głównym ograniczeniem.
- Pomieszanie wersji AC i DC. To jeden z najprostszych, a zarazem najdroższych błędów przy pierwszym uruchomieniu.
- Ignorowanie prądu upływu. Potrafi wystarczyć, by diody LED lekko żarzyły się mimo wyłączenia albo wejście sterownika nadal widziało sygnał.
- Brak zapasu na udary i obciążenia indukcyjne. Silniki, transformatory i część zasilaczy impulsowych potrafią obciążyć SSR dużo mocniej, niż sugeruje tabliczka znamionowa.
- Traktowanie SSR jak idealnego rozłącznika. W stanie wyłączenia to nie zawsze jest absolutne odcięcie, więc w projektach serwisowych i bezpieczeństwa trzeba czytać dokumentację bardzo uważnie.
To właśnie w tych miejscach najczęściej pojawiają się reklamacje: nie dlatego, że sam element jest zły, tylko dlatego, że ktoś oczekiwał od niego zachowania typowego dla mechanicznego styku. A najłatwiej zobaczyć to na konkretnych zastosowaniach.
Gdzie SSR sprawdza się najlepiej w praktyce
Najczęściej widzę SSR tam, gdzie trzeba przełączać dużo, często i bez hałasu. W takich warunkach elektronika wypiera mechanikę niemal naturalnie, bo po prostu lepiej znosi cykliczną pracę. Są jednak obszary, w których przewaga jest szczególnie wyraźna.
| Zastosowanie | Dlaczego SSR pasuje | Na co uważać |
|---|---|---|
| Grzałki i piece | Zero-cross ogranicza zakłócenia, a brak styków zwiększa trwałość | Trzeba zadbać o chłodzenie i prawidłowy dobór prądu |
| Oświetlenie i sterowanie jasnością | Możliwa szybka i cicha praca | Prąd upływu może powodować lekkie żarzenie LED |
| Automatyka maszyn | Duża liczba cykli i odporność na wibracje | W układach bezpieczeństwa nie wolno zakładać, że SSR zastąpi każdy stycznik |
| Stanowiska testowe i laboratoria | Szybkie przełączanie i brak „stuknięć” | Ważne są izolacja, rozpraszanie ciepła i parametry obciążeń impulsowych |
| Układy z częstym sterowaniem | Brak zużycia styków przy wysokiej liczbie przełączeń | Dobór z zapasem mocy ma tu większe znaczenie niż w aplikacjach okazjonalnych |
Jeżeli miałbym wskazać jedną regułę praktyczną, powiedziałbym tak: SSR wybieram wtedy, gdy przewidywalność i trwałość pracy są ważniejsze niż minimalny spadek napięcia na wyjściu. To prowadzi do ostatniej rzeczy, którą warto mieć z tyłu głowy przed zakupem.
Co warto zapamiętać przed zakupem i montażem
Najbardziej opłaca się myśleć o SSR jak o kompletnym fragmencie toru mocy, a nie tylko o „lepszym przekaźniku”. Jeśli dopasujesz go do rodzaju obciążenia, przewidzisz straty cieplne i sprawdzisz prąd upływu, dostajesz bardzo solidne rozwiązanie do automatyki i elektroniki użytkowej. Jeśli pominiesz te trzy rzeczy, nawet markowy model może zachowywać się gorzej, niż oczekujesz.
W praktyce ja zawsze sprawdzam cztery punkty: typ obciążenia, zapas prądowy, chłodzenie i rodzaj wejścia sterującego. Dopiero potem patrzę na cenę. To podejście zwykle oszczędza więcej niż polowanie na najtańszy moduł, bo ogranicza ryzyko przegrzania, fałszywych załączeń i niepotrzebnych wymian. Jeśli ktoś ma zapamiętać tylko jedną rzecz, niech będzie to ta: w SSR najczęściej nie przegrywa sam element, tylko zbyt optymistyczny projekt wokół niego.
