Energia bierna w instalacji elektrycznej - kiedy szkodzi?

Moc bierna pojawia się wtedy, gdy energia w instalacji elektrycznej krąży między źródłem a odbiornikiem zamiast zamieniać się w pracę użyteczną. W praktyce wpływa to na obciążenie przewodów, dobór zabezpieczeń, stabilność napięcia i koszty zasilania, zwłaszcza tam, gdzie pracują silniki, transformatory, zasilacze impulsowe i nowoczesna elektronika. W tym tekście rozkładam temat na prosty język: wyjaśniam, skąd bierze się zjawisko, jak je mierzyć, kiedy naprawdę szkodzi oraz jak je ograniczać bez przypadkowych decyzji.

Skąd bierze się energia bierna i jak odróżnić ją od energii użytecznej

W instalacji prądu przemiennego nie wszystko działa tak samo jak w prostym obwodzie z żarówką. Odbiorniki z uzwojeniami, dławikami, kondensatorami albo przetwornicami magazynują energię w polu magnetycznym lub elektrycznym, a potem oddają ją z powrotem do sieci. To właśnie ten obieg tworzy energię bierną. Nie wykonuje ona bezpośrednio pracy mechanicznej ani cieplnej, ale bez niej wiele urządzeń w ogóle nie mogłoby działać poprawnie.

Najprościej patrzeć na to przez trzy wielkości: moc czynną, bierną i pozorną. Moc czynna zasila realną pracę, na przykład obrót silnika, grzanie rezystora albo ładowanie akumulatora. Moc bierna odpowiada za wymianę energii potrzebnej do podtrzymania pól w urządzeniu. Moc pozorna pokazuje, jakim łącznym obciążeniem dla sieci jest cały układ.

W praktyce to łatwo policzyć. Jeśli odbiornik potrzebuje 8 kW mocy czynnej przy cos φ = 0,8, to sieć musi dostarczyć 10 kVA. Przy cos φ = 0,95 ta sama moc użyteczna wymaga już tylko około 8,42 kVA. Różnica nie dotyczy samej „jakości” urządzenia, tylko tego, jak mocno obciąża przewody, zabezpieczenia i transformatory.

Właśnie dlatego nie lubię traktować tego zjawiska jak abstrakcyjnego pojęcia z podręcznika. Ono bardzo szybko przekłada się na projekt instalacji, rachunek za energię i rezerwę mocy w obiekcie. Gdy to już widać, łatwiej zrozumieć, które urządzenia generują je najczęściej.

Które urządzenia elektroniczne i elektryczne generują je najczęściej

Najsilniej kojarzy się ono z klasycznymi odbiornikami indukcyjnymi, i słusznie. Silniki asynchroniczne, sprężarki, pompy, wentylatory, transformatory i dławiki LED pobierają energię potrzebną do wytworzenia pola magnetycznego. Gdy obciążenie rośnie lub układ pracuje daleko od punktu znamionowego, współczynnik mocy zwykle spada jeszcze bardziej.

W elektronice obraz jest trochę bardziej złożony. Zasilacze impulsowe, UPS-y, ładowarki, komputery, falowniki i sterowniki LED nie zawsze zachowują się jak czyste obciążenie indukcyjne albo pojemnościowe. Często problemem są jednocześnie przesunięcie fazowe i harmoniczne, czyli odkształcenie prądu. To ważne rozróżnienie, bo samo podniesienie cos φ nie zawsze rozwiązuje cały problem.

• Silniki i transformatory generują głównie składową związaną z polem magnetycznym, więc są klasycznym źródłem obciążenia biernego.
• Zasilacze impulsowe bez aktywnego PFC pobierają prąd w krótkich impulsach, przez co obciążają sieć w sposób mniej przewidywalny.
• Falowniki i napędy regulowane zmieniają charakter poboru w zależności od trybu pracy i obciążenia mechanicznego.
• Oświetlenie LED bywa mylące, bo samo zużywa niewiele energii, ale duża liczba tanich driverów potrafi pogorszyć parametry instalacji.
• Urządzenia z kondensatorami mogą z kolei powodować zachowanie pojemnościowe, czyli sytuację odwrotną do typowego obciążenia indukcyjnego.

W domach zwykle nie robi to takiego zamieszania jak w małej firmie, serwerowni czy hali produkcyjnej. Tam jednak nawet pozornie drobne odbiorniki, jeśli pracują jednocześnie, zaczynają sumować się w realny problem. I właśnie wtedy pojawia się pytanie, co dokładnie psuje się w całej instalacji.

Dlaczego wyższe obciążenie bierne szkodzi instalacji i rachunkowi

Najprostsza odpowiedź brzmi: bo przez te same przewody płynie większy prąd, choć nie dostajesz z tego więcej użytecznej pracy. To oznacza większe straty cieplne w kablach, transformatorach i aparaturze, bo straty rosną z kwadratem prądu. W praktyce nawet niewielkie pogorszenie współczynnika mocy może wyraźnie zwiększyć nagrzewanie rozdzielnicy i spadki napięcia na długich liniach.

Jeśli instalacja pracuje przy 50 kW mocy czynnej i cos φ = 0,7, to sieć musi obsłużyć około 71,4 kVA. Po poprawie do 0,95 ten sam punkt pracy wymaga już tylko około 52,6 kVA. To różnica na tyle duża, że w większym obiekcie przekłada się na wolną rezerwę mocy, możliwość dołożenia nowych maszyn i mniejsze ryzyko przeciążenia infrastruktury.

Nie każdy odbiorca płaci za ten problem tak samo. W praktyce zależy to od taryfy, umowy i sposobu rozliczania. Mimo to zjawisko jest ważne nawet wtedy, gdy nie widzisz go bezpośrednio na fakturze, bo wpływa na sprawność całego układu i żywotność elementów zasilania. Z mojego punktu widzenia to właśnie ten ukryty koszt jest najczęściej lekceważony.

• Większy prąd oznacza większe straty I²R, czyli więcej ciepła w kablach i złączach.
• Spadki napięcia mogą powodować gorszą pracę silników, ściemnianie oświetlenia albo niestabilność elektroniki.
• Mniejsza rezerwa mocy utrudnia rozbudowę obiektu bez modernizacji rozdzielni.
• Większe obciążenie transformatora skraca margines bezpieczeństwa i przyspiesza starzenie izolacji.
• Gorszy współczynnik mocy może prowadzić do dodatkowych opłat w rozliczeniach odbiorcy przemysłowego lub komercyjnego.

Skoro wiadomo już, co dzieje się w instalacji, naturalnym następnym krokiem jest pomiar. Bez niego łatwo pomylić prawdziwy problem z przypadkowym objawem.

Jak odczytać pomiary z licznika i analizatora sieci

Do oceny nie wystarczy zwykły odczyt kWh. Ten parametr mówi tylko, ile energii czynnej zużyto w czasie, ale nie pokazuje, jak bardzo instalacja obciążała sieć po drodze. Potrzebne są dodatkowe informacje: kVAr, cos φ, PF, czasem też energia bierna w kvarh oraz wskaźnik harmonicznych THD.

Ja zawsze zaczynam od odpowiedzi na trzy pytania: kiedy problem się pojawia, które odbiorniki pracują wtedy równocześnie i czy obciążenie ma charakter stały, czy skokowy. Dopiero potem ma sens decyzja o kompensacji. Bez tego można kupić urządzenie, które wygląda profesjonalnie, ale nie rozwiązuje realnego problemu.

1. Sprawdź profil pracy obiektu, bo inna będzie sytuacja w biurze, a inna na hali z napędami.
2. Odczytaj cos φ i PF, najlepiej dla różnych godzin i różnych stanów obciążenia.
3. Porównaj moc bierną z czynną, żeby zobaczyć, czy problem jest stały, czy tylko chwilowy.
4. Oceń harmoniczne, jeśli w obiekcie działają falowniki, UPS-y, komputery lub duża liczba driverów LED.

W instalacjach z odkształconym przebiegiem prądu ważna jest jeszcze jedna rzecz: cos φ nie zawsze mówi wszystko. Przy dużej liczbie zasilaczy impulsowych można mieć przyzwoity przesunięty fazowo parametr, a mimo to nadal męczyć sieć przez harmoniczne. Dlatego w większych obiektach przydaje się analizator jakości energii, a nie tylko prosty licznik. Gdy pomiary są już jasne, można przejść do ograniczania zjawiska.

Jak ogranicza się ją w praktyce

Nie ma jednej metody dobrej dla wszystkich instalacji. To zależy od rodzaju odbiorników, zmienności obciążenia i obecności harmonicznych. W prostych układach z dominacją silników wystarcza klasyczna kompensacja pojemnościowa. W nowoczesnych instalacjach z elektroniką mocy częściej trzeba stosować rozwiązania mieszane albo aktywne.

Kondensatory w instalacji

Aktywne układy PFC i kompensatory

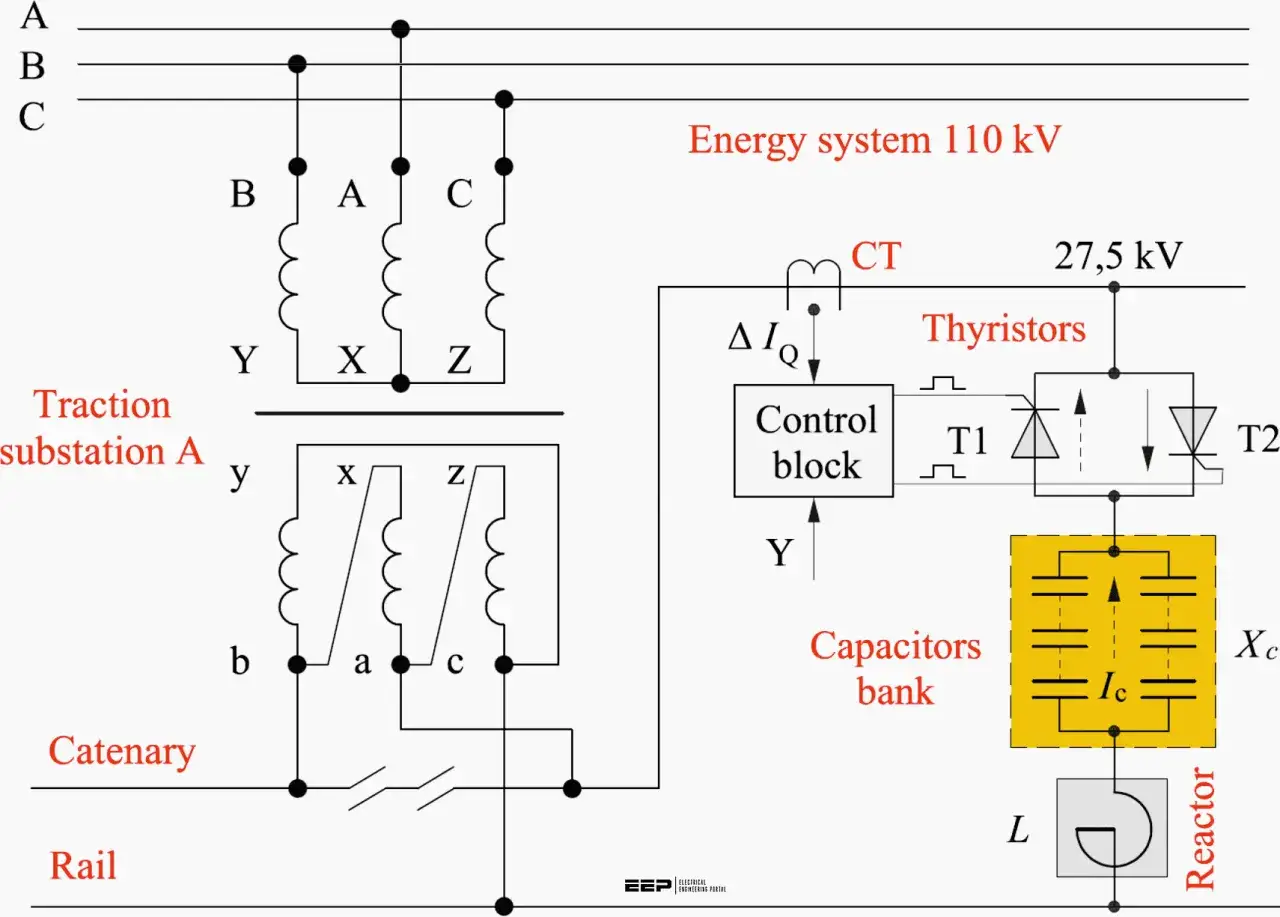

W elektronice samej w sobie często stosuje się aktywne układy PFC, czyli układy poprawiające współczynnik mocy w zasilaczach. Dzięki nim nowoczesne urządzenia pobierają prąd w sposób znacznie bliższy sinusoidalnemu. Na poziomie całego obiektu działają też aktywne kompensatory, które reagują szybciej niż klasyczna bateria kondensatorów i lepiej radzą sobie z dynamicznie zmiennym obciążeniem.

Przeczytaj również: Histereza w elektronice - Jak stabilizuje układ i eliminuje szum?

Filtry i dławiki przy harmonicznych

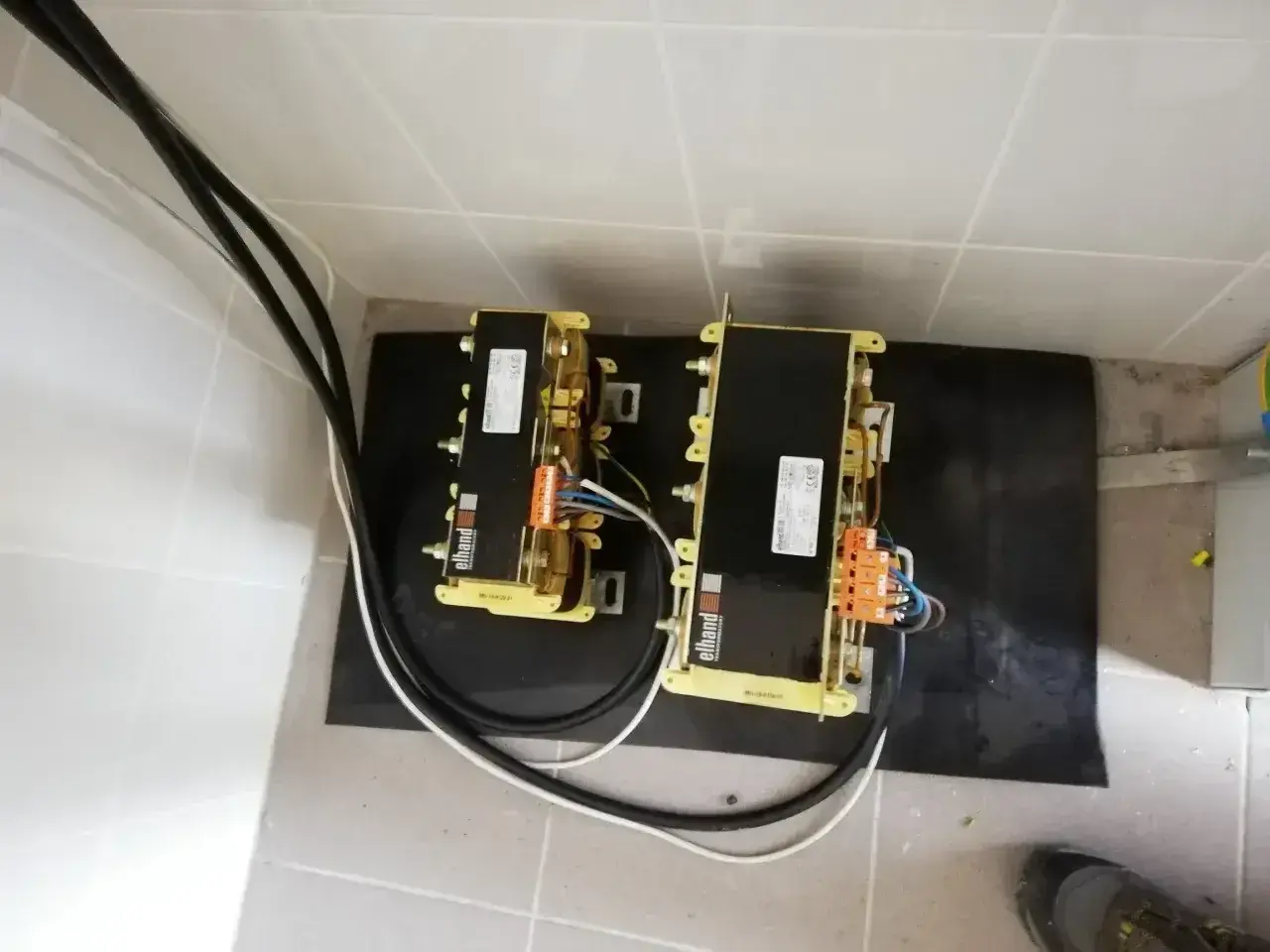

Jeśli w instalacji jest dużo falowników, UPS-ów albo słabych zasilaczy impulsowych, samo dołożenie kondensatorów może wywołać rezonans lub pogorszyć sytuację. Wtedy stosuje się dławiki odstrajające albo filtry aktywne. To już rozwiązania bardziej techniczne, ale właśnie one często decydują o tym, czy kompensacja działa bezpiecznie, czy tylko na papierze.

W praktyce najbezpieczniej zaczynać od pomiaru, a dopiero potem dobierać metodę. To pozwala uniknąć sytuacji, w której ktoś montuje kondensatory do każdej instalacji z automatu, bez sprawdzenia, czy problemem nie są harmoniczne albo bardzo zmienne obciążenie. I właśnie tu pojawiają się najczęstsze błędy.

Najczęstsze błędy przy poprawie współczynnika mocy

Najbardziej typowy błąd to traktowanie kompensacji jak uniwersalnej recepty. To nie działa. Inny układ potrzebuje kondensatorów, inny aktywnego kompensatora, a jeszcze inny tylko poprawnego podziału obciążeń w czasie. Zbyt często patrzy się na jeden wskaźnik zamiast na cały profil pracy obiektu.

• Przewykompensowanie, czyli przesadzenie z pojemnością, przez co instalacja zaczyna zachowywać się zbyt pojemnościowo.
• Ignorowanie harmonicznych, co bywa szczególnie niebezpieczne przy falownikach i tanich zasilaczach impulsowych.
• Dobór „na oko”, bez pomiaru rzeczywistego profilu obciążenia.
• Brak podziału na strefy, gdy całą kompensację robi się centralnie, mimo że część odbiorników pracuje lokalnie i zmiennie.
• Pomijanie serwisu, bo baterie kondensatorów i aparatura sterująca też starzeją się i wymagają kontroli.

Widziałem instalacje, w których sama wymiana kilku odbiorników na nowocześniejsze dała większą poprawę niż kosztowna modernizacja szafy kompensacyjnej. Z drugiej strony widziałem też obiekty, gdzie bez aktywnego układu i filtra harmonicznych problem wracał po każdym rozruchu dużych napędów. Dlatego na końcu liczy się nie teoria, tylko dopasowanie do konkretnego obiektu.

Jak ocenić, czy modernizacja ma sens w twoim obiekcie

Jeśli miałbym wskazać jeden rozsądny schemat działania, wyglądałby tak: najpierw pomiar, potem analiza odbiorników, a dopiero na końcu decyzja o metodzie kompensacji. To samo dotyczy modernizacji nowych i starych instalacji. W praktyce najwięcej zysku daje zwykle uporządkowanie tego, co już pracuje, zanim dokłada się kolejne urządzenia.

Jeżeli w obiekcie dominują silniki, transformatory i prostsze napędy, klasyczna kompensacja często wystarcza. Jeżeli rośnie udział elektroniki mocy, falowników, LED-ów i UPS-ów, częściej trzeba myśleć o rozwiązaniu mieszanym, a nie o samych kondensatorach. To właśnie ta różnica decyduje o tym, czy inwestycja będzie spokojnie działać przez lata, czy tylko poprawi wynik w pierwszym tygodniu po montażu.

W dobrze zaprojektowanej instalacji nie chodzi o „wyzerowanie” zjawiska, tylko o utrzymanie go na takim poziomie, żeby nie obciążał przewodów, nie pogarszał pracy urządzeń i nie blokował dalszej rozbudowy. Gdy patrzę na taki temat praktycznie, zawsze wracam do jednej zasady: najpierw rozumiesz obciążenie, potem je mierzysz, a dopiero później kompensujesz. To jedyny sposób, żeby rozwiązanie było technicznie sensowne i ekonomicznie uzasadnione.
