W elektronice moc mówi, jak szybko układ zużywa energię albo zamienia ją w ciepło, światło czy ruch. Dlatego od tego jednego parametru zależy dobór zasilacza, rezystora, stabilizatora i wielu drobnych elementów, które potrafią przegrzać cały układ. Poniżej pokazuję, jak liczę moc w praktyce, kiedy używam różnych przekształceń i jak unikam najczęstszych błędów.

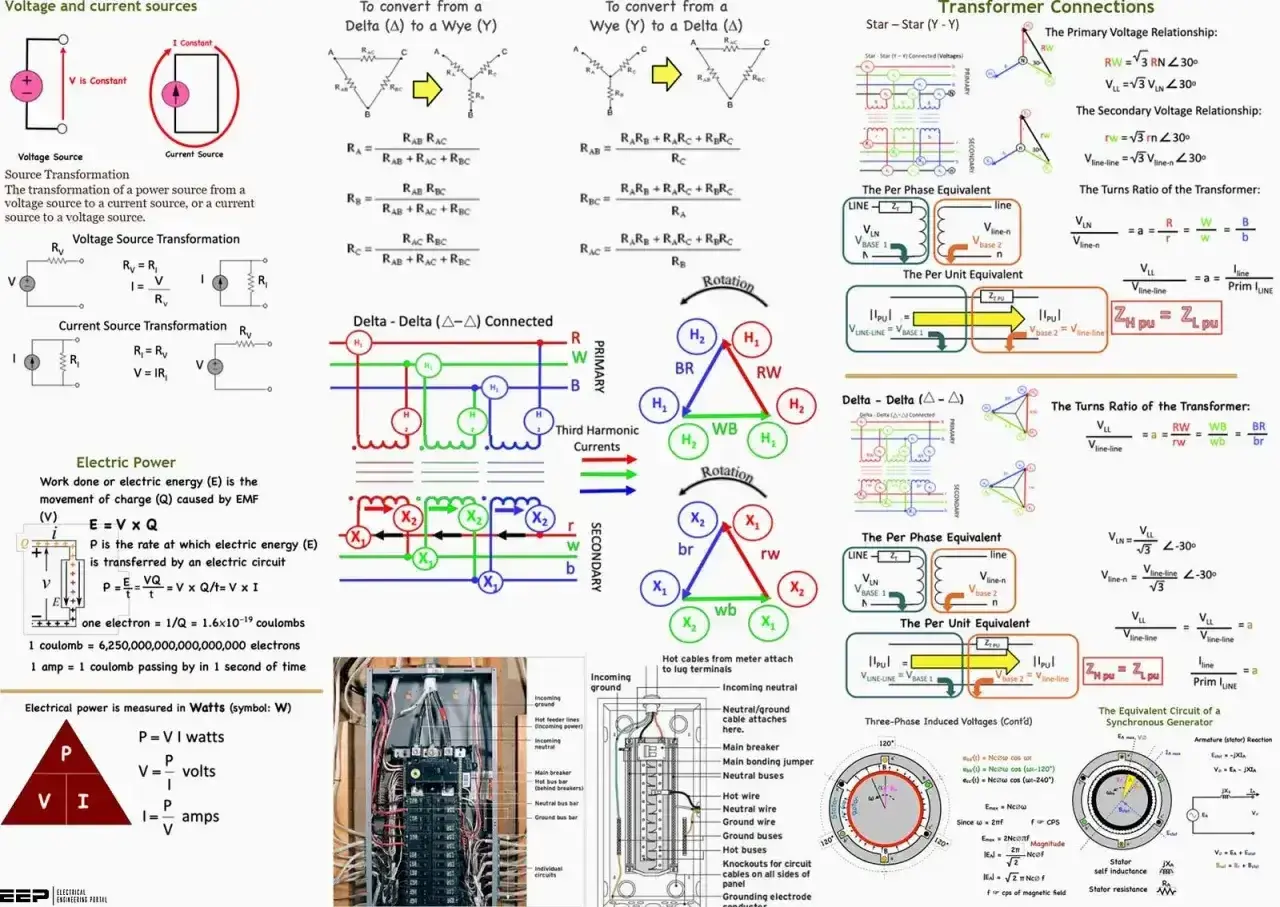

Najważniejsze zasady obliczania mocy w elektronice
- P = U × I to najprostsza i najczęściej używana postać obliczania mocy w układach elektronicznych.
- Dla rezystorów i prostych obciążeń przydają się też wzory P = I2 × R oraz P = U2 / R.
- Jednostką mocy jest wat, a 1 W = 1 V × 1 A.
- W prądzie przemiennym trzeba uwzględnić wartości skuteczne i współczynnik mocy cosφ.
- W praktyce dobieram elementy z zapasem, zwykle nie pracuję na granicy katalogu.
- Jeśli chcesz policzyć koszt pracy urządzenia, potrzebujesz już energii: E = P × t.
Najprostszy wzór, od którego zaczynam obliczenia
Najczęściej zaczynam od zależności P = U × I. To praktyczna wersja wzoru na moc w układach elektronicznych, bo od razu pokazuje związek między napięciem, prądem i energią oddawaną przez element. Jeśli napięcie wynosi 12 V, a prąd 2 A, moc to 24 W.
Warto pamiętać, że moc rośnie liniowo z napięciem i prądem. Podwojenie jednego z tych parametrów przy stałym drugim podwaja moc, a to w elektronice bardzo szybko zmienia temperaturę elementu. Ja zwykle zaczynam właśnie od tego rachunku, bo pozwala od razu ocenić, czy układ ma szansę działać bez przegrzewania.
Gdy znam już dwa podstawowe parametry, przechodzę do wygodnych przekształceń, bo w praktyce nie zawsze mam je wszystkie naraz.
Które przekształcenie wybrać w praktyce
Nie warto pamiętać tylko jednego wzoru na moc. W zależności od tego, co już wiem o układzie, wybieram inną postać równania i oszczędzam sobie liczenia naokoło.
| Co znam | Wzór | Kiedy używam | Na co uważać |
|---|---|---|---|
| Napięcie i prąd | P = U × I | Zasilacze, ładowarki, moduły elektroniczne | To najprostsza i najbardziej uniwersalna postać w DC. |
| Prąd i rezystancję | P = I2 × R | Rezystory, straty w przewodach, obciążenia omowe | Najlepiej działa, gdy element zachowuje się liniowo. |
| Napięcie i rezystancję | P = U2 / R | Grzałki, rezystory, proste obciążenia | Trzeba wstawić właściwą wartość oporu, bez zgadywania. |
| Prąd przemienny | P = U × I × cosφ | Silniki, transformatory, większe zasilacze AC | Używa się wartości skutecznych, nie szczytowych. |
Te postacie są równoważne przede wszystkim dla prostych, rezystancyjnych obciążeń. Przy elementach nieliniowych, na przykład zasilaczach impulsowych, wynik nadal bywa użyteczny, ale nie opisuje wszystkich strat wewnętrznych. Właśnie dlatego w praktyce warto wiedzieć nie tylko jak liczyć, ale też co się liczy.
Kiedy już wiadomo, które równanie pasuje do sytuacji, warto zobaczyć je na konkretnych wartościach, bo właśnie tu najłatwiej wychwycić skalę błędu.
Przykłady obliczeń na realnych elementach
Przykłady najlepiej pokazują, że sama teoria jeszcze nie wystarcza. W elektronice liczy się nie tylko wynik, ale też to, czy dany element zniesie moc bez nadmiernego nagrzewania.
| Element | Dane wejściowe | Obliczenie | Wynik | Co z tego wynika |
|---|---|---|---|---|
| Ładowarka USB | 5 V, 2 A | P = 5 × 2 | 10 W | To już wystarczająca moc dla prostego zasilania małych urządzeń i akcesoriów. |
| Rezystor w układzie 12 V / 100 Ω | 12 V, 100 Ω | P = 122 / 100 | 1,44 W | Tu dałbym rezystor co najmniej 2 W, a w ciasnej obudowie raczej 3 W. |
| Taśma LED | 12 V, 3 A | P = 12 × 3 | 36 W | Zasilacz powinien mieć zapas, więc praktycznie szukałbym modelu minimum 45 W. |
| Stabilizator liniowy | 12 V na wejściu, 5 V na wyjściu, 0,5 A | Pstrat = (12 - 5) × 0,5 | 3,5 W strat | Tu energia nie znika, tylko zamienia się w ciepło, więc radiator albo przetwornica impulsowa robią dużą różnicę. |
To właśnie dlatego sama liczba watów z etykiety nie wystarcza. Liczy się też miejsce, w którym ta moc zamienia się w ciepło, oraz to, czy układ ma gdzie to ciepło oddać. W praktyce ten jeden szczegół często decyduje, czy projekt działa stabilnie, czy tylko przez pierwsze kilka minut.
W układach zasilanych z sieci pojawia się jeszcze jeden poziom trudności, bo nie każde 230 V i 2 A oznacza to samo z punktu widzenia odbiornika.
Moc w prądzie stałym, przemiennym i trójfazowym
W prostych projektach elektronicznych najczęściej pracuję z prądem stałym, więc sprawa jest jasna. Gdy jednak wchodzą urządzenia zasilane z sieci, silniki, transformatory albo większe zasilacze, trzeba odróżnić moc czynną, bierną i pozorną. Wtedy zwykłe P = U × I bywa za mało.
| Układ | Wzór | Znaczenie | Praktyczna uwaga |
|---|---|---|---|
| Prąd stały | P = U × I | Cała moc trafia do odbiornika lub zamienia się w ciepło. | To najprostszy przypadek w elektronice użytkowej. |
| Prąd przemienny jednofazowy | P = U × I × cosφ | cosφ pokazuje, jaka część mocy faktycznie wykonuje pracę. | Używaj wartości skutecznych, nie napięcia szczytowego. |
| Prąd przemienny trójfazowy | P = √3 × U × I × cosφ | Wzór dla symetrycznych układów trójfazowych. | Nie mieszaj napięcia fazowego z międzyfazowym. |
Jeśli cosφ = 1, wzór upraszcza się do zwykłej postaci, ale w praktyce silniki, transformatory i część zasilaczy impulsowych pokazują, że to nie zawsze jest takie proste. Dlatego w elektronice i elektroenergetyce warto od razu sprawdzać, z jakim typem obciążenia ma się do czynienia. Gdy ten etap mam za sobą, mogę przejść do doboru elementów z sensownym marginesem.
Jak dobrać zasilacz, rezystor i przewody z zapasem
Największy błąd początkujących polega na tym, że patrzą tylko na wynik z kalkulatora. W realnym układzie temperatura otoczenia, obudowa i sposób chłodzenia potrafią zjeść sporą część katalogowej rezerwy.
| Element | Bezpieczna praktyka | Dlaczego to działa |
|---|---|---|
| Rezystor | Dobieram moc 2–3 razy wyższą niż obliczona | Rezystor pracuje chłodniej, a jego parametry mniej pływają wraz z temperaturą. |
| Zasilacz | Zostawiam 20–30% zapasu, a przy silnikach i LED-ach nawet więcej | Zapasu nie zjadają tylko straty, ale też prądy rozruchowe i skoki obciążenia. |
| Stabilizator liniowy lub tranzystor | Sprawdzam moc strat, nie tylko moc wyjściową | Różnica napięć mnożona przez prąd bardzo szybko zamienia się w ciepło. |
| Przewody i złącza | Patrzę na prąd, nie tylko na waty | To prąd powoduje nagrzewanie i spadki napięcia, zwłaszcza przy niskich napięciach zasilania. |
Przy stabilizatorze liniowym szczególnie pilnuję wzoru Pstrat = (Vin - Vout) × I. Jeśli z 12 V robię 5 V przy prądzie 0,5 A, to sam układ liniowy oddaje 3,5 W ciepła. Taki wynik nie wygląda groźnie na papierze, ale w małej obudowie robi ogromną różnicę. Właśnie dlatego w praktyce lubię sprawdzać nie tylko samą moc, ale też miejsce jej rozproszenia.
Kiedy dołożysz ten zapas, zostaje jeszcze jedna rzecz, która odróżnia szybkie liczenie od naprawdę użytecznego projektu: czas pracy.
Od mocy do zużycia energii w kilka sekund
Jeżeli chcesz wiedzieć, ile urządzenie naprawdę kosztuje w eksploatacji, sama moc nie wystarczy. Potrzebujesz energii: E = P × t. Urządzenie o mocy 50 W pracujące przez 4 godziny zużyje 200 Wh, czyli 0,2 kWh.
To przeliczenie przydaje się nie tylko przy rachunkach za prąd. Pomaga też ocenić czas pracy na baterii, dobrać akumulator i zrozumieć, dlaczego dwa urządzenia o tej samej mocy chwilowej mogą zużywać energię w zupełnie innym tempie. Ja traktuję to jako naturalne dopełnienie obliczeń mocy, bo dopiero razem pokazują pełny obraz pracy układu.
Właśnie dlatego w elektronice patrzę na dwa poziomy naraz: moc do doboru elementów i energię do oceny kosztu oraz autonomii. Jeśli te liczby się zgadzają, układ zwykle jest przewidywalny, bezpieczny i znacznie łatwiejszy do rozwinięcia.
