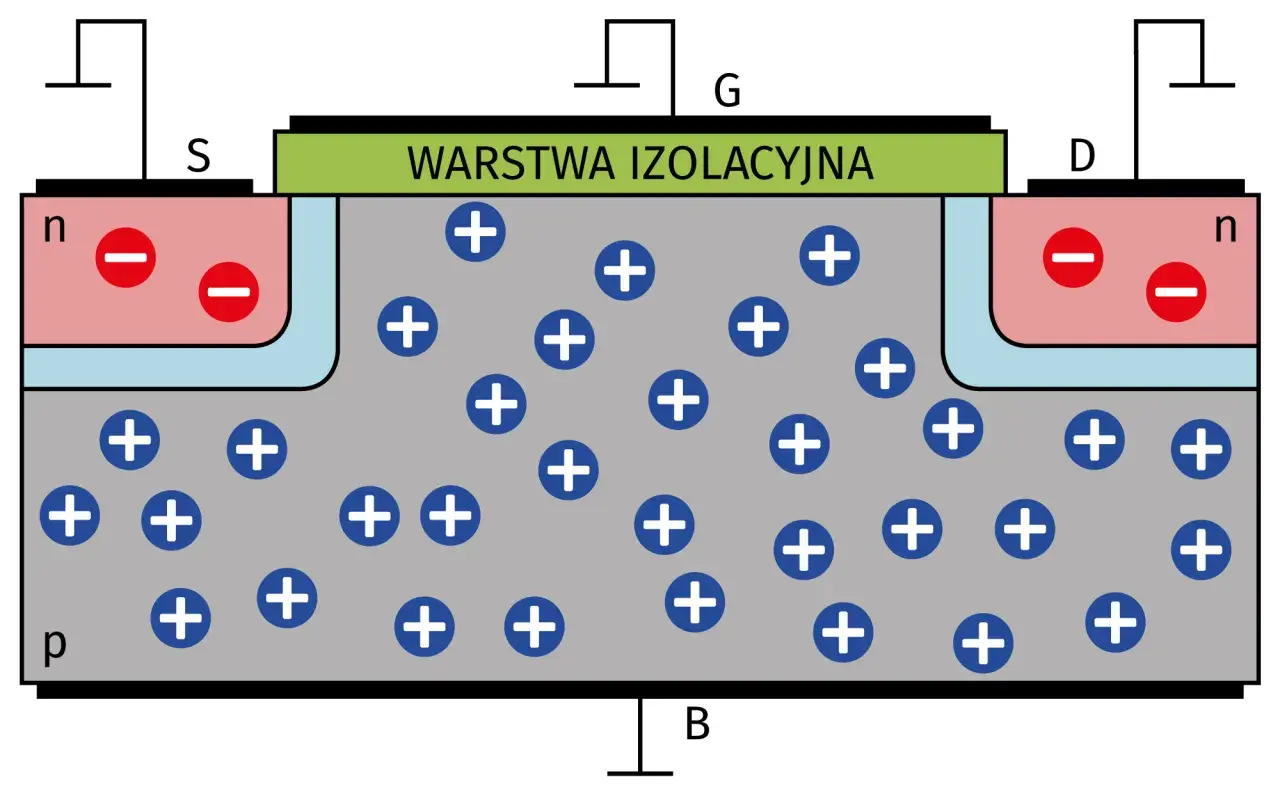

Wysoka temperatura MOSFET-a zwykle nie jest pojedynczą usterką, tylko skutkiem kilku nakładających się błędów: zbyt dużych strat, nieidealnego sterowania bramką albo słabego odprowadzania ciepła z płytki. W tym tekście rozkładam temat na praktyczne elementy: jak rozpoznać źródło problemu, jak czytać dane z noty katalogowej i co realnie obniża temperaturę w układach elektronicznych. To podejście jest ważne, bo sam większy radiator bardzo często maskuje objawy, ale nie usuwa przyczyny.
Najkrótsza droga do obniżenia temperatury prowadzi przez straty i termikę
- Najczęstsze źródła grzania to straty przewodzenia, przełączania, praca w obszarze liniowym i zbyt wysoka rezystancja termiczna całej ścieżki od złącza do otoczenia.
- Temperatura złącza jest ważniejsza niż sama temperatura obudowy, bo to ona decyduje o niezawodności i marginesie bezpieczeństwa.
- Jeśli MOSFET grzeje się przy małym obciążeniu, najpierw sprawdzam bramkę, przebiegi przełączania i to, czy tranzystor nie pracuje chwilowo w liniowym zakresie.
- Radiator pomaga, ale w wielu układach większą różnicę robi lepszy layout PCB, grubsza miedź, krótsze pętle prądowe i właściwy driver bramki.
- Dobór elementu ma znaczenie: liczy się nie tylko RDS(on), ale też QG, realne VGS, SOA i obudowa.
Co oznacza zbyt wysoka temperatura MOSFET-a w praktyce
W diagnostyce nie zaczynam od pytania, czy obudowa jest „gorąca”, tylko od pytania, jak ciepłe jest złącze. To właśnie temperatura złącza, oznaczana jako Tj, decyduje o tym, czy tranzystor pracuje jeszcze bezpiecznie. W notach katalogowych granica bywa najczęściej ustawiona na 150°C albo 175°C, ale dla projektu produkcyjnego lepiej zostawić wyraźny zapas, bo warunki w obudowie, przy słabym przepływie powietrza i pod obciążeniem impulsowym potrafią zmienić wszystko.
Pomaga też rozróżnienie kilku pojęć, które często się miesza:
| Parametr | Co opisuje | Dlaczego ma znaczenie |
|---|---|---|
| Tj | Temperaturę złącza półprzewodnika | To najważniejszy punkt odniesienia dla trwałości i pracy w dopuszczalnym zakresie |
| Tc | Temperaturę obudowy | Jest łatwiejsza do zmierzenia, ale zwykle niższa od temperatury złącza |
| Ta | Temperaturę otoczenia | Podnosi temperaturę całego układu i zmniejsza margines bezpieczeństwa |
| RθJA | Rezystancję termiczną złącze-otoczenie | Mówi, o ile stopni wzrośnie złącze przy danej mocy strat |
| SOA | Safe Operating Area | Określa, przy jakich kombinacjach napięcia, prądu i czasu MOSFET może pracować bez uszkodzenia |
W praktyce robię prosty rachunek: jeśli tranzystor rozprasza 3 W, a jego skuteczna ścieżka termiczna do otoczenia ma 30°C/W, to temperatura złącza wzrośnie o około 90°C ponad otoczenie. Przy 40°C w obudowie daje to już około 130°C na złączu. To jeszcze może wyglądać poprawnie na papierze, ale margines robi się bardzo mały. Przy 60°C/W ten sam MOSFET podniósłby temperaturę o około 180°C i wtedy problem jest oczywisty. Z tego powodu nigdy nie oceniam układu tylko po tym, czy radiator jest „umiarkowanie ciepły”.
Żeby dobrze naprawić przegrzewanie, trzeba najpierw rozdzielić źródło strat od samej termiki, a to prowadzi do kolejnego kroku: sprawdzenia, skąd dokładnie bierze się ciepło.
Skąd bierze się grzanie tranzystora polowego
W MOSFET-ach zwykle nie ma jednego winowajcy. Najczęściej kilka mechanizmów sumuje się do jednego efektu: temperatura rośnie, RDS(on) rośnie jeszcze bardziej, a układ zaczyna się sam dogrzewać. To właśnie dlatego w elektronice mocy tak łatwo wpaść w błędne koło.
Straty przewodzenia
Gdy MOSFET jest w pełni otwarty, zachowuje się jak rezystor. Straty liczę wtedy w przybliżeniu ze wzoru P = I2 × RDS(on). Dla 20 A i 5 mΩ wychodzi 2 W, ale to tylko punkt startowy. Wraz ze wzrostem temperatury rezystancja kanału zwykle rośnie, więc realne straty też idą w górę. Jeśli karta katalogowa podaje niski RDS(on) przy 10 V na bramce, a w układzie masz tylko 4,5 V albo 5 V, to nie licz na identyczny wynik. W praktyce to jeden z najczęstszych powodów, dla których MOSFET grzeje się bardziej, niż przewidywał projekt.
Straty przełączania
W układach impulsowych duży wpływ mają momenty, w których tranzystor nie jest ani całkowicie włączony, ani całkowicie wyłączony. Wtedy napięcie i prąd nakładają się na siebie, a energia zamienia się w ciepło. Przy dużej częstotliwości przełączania nawet kilka nanosekund opóźnienia robi różnicę. Dobry punkt wyjścia to przybliżenie P ≈ 0,5 × VDS × ID × (tr + tf) × f. Przykład: 24 V, 10 A, 80 ns sumarycznego czasu narastania i opadania oraz 100 kHz daje około 0,96 W strat przełączania.
Tu ważna jest też bramka. Ładunek bramki QG kosztuje energię przy każdym cyklu, a przy wyższych częstotliwościach potrafi wyraźnie podnieść temperaturę drivera i samego tranzystora. W jednej z not aplikacyjnych TI przykład pokazuje, że niższy QG pomaga ograniczyć straty przy wysokiej częstotliwości, a większy RDS(on) przy zbyt niskim VGS potrafi zjeść cały zysk z „teoretycznie lepszego” MOSFET-a.
Praca w obszarze liniowym
To przypadek, który widzę szczególnie często w układach soft-start, hot-swap, sterowania silnikiem przy starcie albo prostego ograniczania prądu. MOSFET nie pracuje wtedy jako zwykły przełącznik, tylko częściowo jako element regulacyjny. I właśnie wtedy SOA staje się ważniejsze niż sam RDS(on). Nawet tranzystor o bardzo niskiej rezystancji może przegrzać się w kilka milisekund, jeśli jednocześnie przewodzi duży prąd i ma wysokie VDS.
Przeczytaj również: Komunikacja szeregowa UART - Jak uniknąć najczęstszych błędów?
Ścieżka termiczna do otoczenia
Nie wszystkie problemy są elektryczne. Czasem tranzystor sam w sobie jest poprawnie dobrany, ale ciepło nie ma gdzie uciec. Wtedy znaczenie mają: obudowa, szerokość pól miedzi, liczba przelotek termicznych, kontakt z radiatorem i jakość montażu. W praktyce między obudową a radiatorem zawsze zostaje jakiś opór termiczny, bo żadna powierzchnia nie jest idealnie gładka i idealnie dociśnięta. Dlatego nawet dobra pasta termiczna albo podkładka silikonowa potrafią zrobić zauważalną różnicę, a w niektórych obudowach poprawa oporu styku bywa rzędu 1,2-1,5 K/W. To nie jest magia, tylko zwykła fizyka styku.
Gdy już wiem, czy grzeje głównie przewodzenie, przełączanie, praca liniowa czy sama termika płytki, mogę przejść do diagnostyki w konkretnym układzie.
Jak szybko ustalić, co naprawdę przegrzewa układ

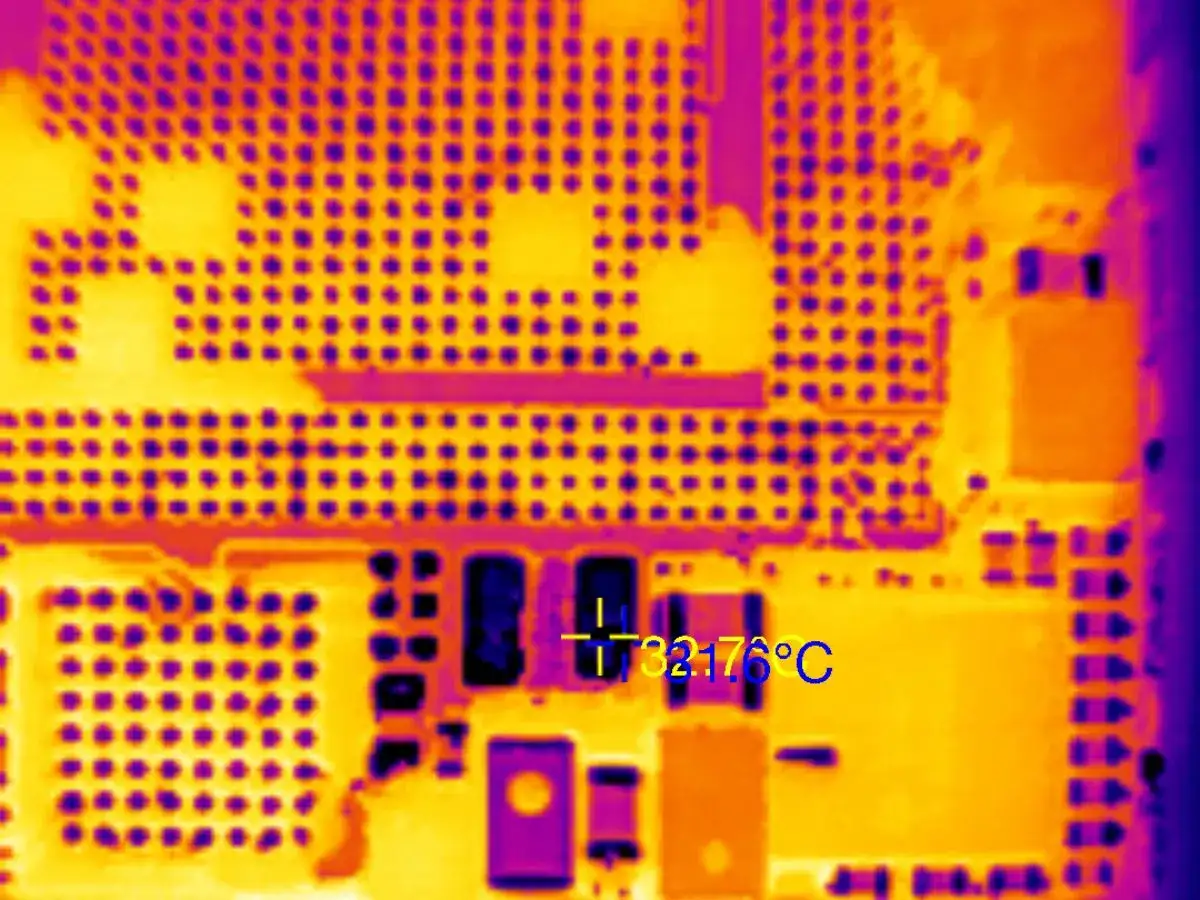

Najpierw sprawdzam objawy, a dopiero później sięgam po większy radiator. To oszczędza czas, bo różne przyczyny zostawiają dość charakterystyczne ślady. Kamera termowizyjna pomaga, ale nie traktuję jej jak wyroczni: na błyszczącej obudowie odczyt łatwo przekłamuje się bez prawidłowo ustawionej emisyjności. Do potwierdzenia wyniku wolę termoparę przyklejoną cienką taśmą Kapton albo choćby czujnik kontaktowy przy nodze źródła.
| Objaw | Najbardziej prawdopodobna przyczyna | Pierwszy test |
|---|---|---|
| MOSFET grzeje się już przy małym obciążeniu | Niepełne otwarcie bramki, zbyt niskie VGS, zła polaryzacja drivera | Zmierz realne VGS pod obciążeniem i porównaj z kartą katalogową |
| Temperatura rośnie wraz z częstotliwością | Straty przełączania i gate charge | Zmniejsz częstotliwość o połowę i obserwuj, czy temperatura wyraźnie spada |
| Układ grzeje się głównie przy starcie | Praca w obszarze liniowym, inrush current, zbyt małe SOA | Sprawdź przebiegi VDS i ID w pierwszych milisekundach uruchomienia |
| Jeden z równoległych MOSFET-ów jest dużo cieplejszy | Asymetria layoutu, różne ścieżki bramki, nierówny rozkład prądu | Porównaj długości ścieżek, rezystory bramkowe i spadki napięcia na każdym elemencie |
| Obudowa jest chłodna, ale układ nadal się wyłącza | Temperatura złącza jest znacznie wyższa niż temperatura obudowy | Policz wzrost Tj z mocy strat i Rθ, nie opieraj się tylko na dotyku |
- Sprawdzam, czy tranzystor ma odpowiednie sterowanie bramki i czy naprawdę osiąga wymagane VGS.
- Mierzę prąd oraz temperaturę w stanie ustalonym i podczas startu, bo te dwa momenty często mówią co innego.
- Oglądam przebiegi na oscyloskopie: narastanie, opadanie, ringing i ewentualne przebicia poza oczekiwany zakres.
- Porównuję wyniki z notą katalogową, zwłaszcza z SOA i parametrami termicznymi konkretnej obudowy.
Takie podejście zwykle bardzo szybko pokazuje, czy problem siedzi w elektronice, czy w chłodzeniu. A kiedy źródło strat jest już nazwane, można dobrać naprawę, która nie tylko obniży temperaturę, ale też nie popsuje innych parametrów układu.
Jak obniżyć temperaturę bez przebudowy całego projektu
W praktyce szukam poprawy, która daje największy efekt przy najmniejszym koszcie zmiany. Nie zawsze jest to większy radiator. Często lepszy wynik daje zmiana drivera, korekta rezystora bramkowego albo wybór MOSFET-a o lepszych parametrach przy realnym napięciu sterującym.
| Co zmienić | Efekt | Ograniczenie |
|---|---|---|
| Mocniejszy driver bramki lub mniejszy rezystor bramkowy | Mniejsze straty przełączania i krótszy czas pracy w obszarze liniowym | Większe ryzyko EMI, dzwonienia i szpilek napięciowych |
| MOSFET z niższym RDS(on) przy rzeczywistym VGS | Mniejsze straty przewodzenia | Nowy element może mieć większy QG i trudniej się przełączać |
| Większa powierzchnia miedzi i przelotki termiczne | Lepszy odbiór ciepła z płytki | Wymaga często nowej wersji PCB |
| Pasta termiczna, pad silikonowy, poprawny docisk radiatora | Niższy opór styku między obudową a radiatorem | Efekt zależy od jakości montażu i płaskości powierzchni |
| Zmniejszenie częstotliwości lub łagodniejsze zbocza | Spadek strat przełączania | Może pogorszyć dynamikę regulacji albo odpowiedź układu |
| Skrócenie czasu pracy w trybie liniowym | Większy margines względem SOA | Wymaga czasem zmiany sekwencji startu lub kontroli prądu |
Ja zwykle zaczynam od bramki i layoutu, bo to daje szybki rezultat bez wymiany całego bloku mocy. Jeśli to nie wystarcza, dokładam termikę: większą powierzchnię miedzi, przelotki, radiator i lepszy styk mechaniczny. Warto pamiętać, że sama pasta termiczna nie naprawi złej obudowy ani źle poprowadzonej ścieżki prądowej, ale w dobrze przygotowanym układzie potrafi zauważalnie obniżyć temperaturę.
Jest jeszcze jedna rzecz: jeśli MOSFET nagrzewa się mimo rozsądnych strat przewodzenia, to bardzo możliwe, że element jest po prostu źle dobrany do roli, jaką ma pełnić.
Kiedy trzeba zmienić tranzystor albo całą topologię
Nie każdy MOSFET nadaje się do każdego zadania. To brzmi banalnie, ale właśnie tu pojawia się sporo błędów projektowych. Zdarza się, że tranzystor świetnie wygląda w tabeli, a w realnym układzie przegrywa, bo ma niski RDS(on) tylko przy 10 V na bramce, zbyt duży ładunek bramki albo za słabe SOA do pracy przy starcie.
- Gdy VGS w układzie jest niższe niż w nocie katalogowej, wybieram element zoptymalizowany pod realne sterowanie, a nie pod wartość z laboratorium.
- Gdy tranzystor pracuje często w liniowym zakresie, sprawdzam SOA dużo dokładniej niż RDS(on), bo to właśnie tam najczęściej ukrywa się problem.
- Gdy częstotliwość przełączania jest wysoka, lepszy bywa MOSFET z nieco wyższym RDS(on), ale niższym QG, niż „najmocniejszy” model z katalogu.
- Gdy układ ma duży prąd impulsowy, rozważam większą obudowę, lepsze rozpraszanie ciepła albo nawet dwa tranzystory równolegle, ale tylko wtedy, gdy layout i sterowanie są naprawdę symetryczne.
- Gdy grzanie pojawia się przy mostku, silniku lub przetwornicy synchronicznej, sprawdzam także diodę pasożytniczą, dead time i odzysk odwrotny, bo to często zmienia bilans strat bardziej niż sam kanał.
Najważniejszy wniosek jest prosty: dobry MOSFET nie naprawi złego projektu, ale zły MOSFET potrafi zepsuć nawet sensowny układ. Dlatego przy wymianie elementu patrzę zawsze na trzy rzeczy naraz: realne napięcie sterujące, profil strat i sposób odprowadzania ciepła. Dopiero wtedy decyzja ma sens.
Co zrobiłbym w kolejnym projekcie, żeby MOSFET nie wracał gorący
Gdy projektuję układ od zera, prowadzę go krótszą ścieżką niż późniejsza naprawa. Zamiast liczyć tylko „czy MOSFET wytrzyma prąd”, od razu sprawdzam, co stanie się przy starcie, przy maksymalnej temperaturze otoczenia i przy najgorszym realnym VGS. To zwykle wychwytuje problem wcześniej niż prototyp na stole.
- Liczyć straty w trzech punktach: przewodzenie, przełączanie i bramka, a nie tylko RDS(on).
- Projektować pod realne sterowanie, nie pod idealne napięcie z laboratorium.
- Rezerwować miejsce na miedź i przelotki, nawet jeśli pierwszy prototyp jeszcze ich nie potrzebuje.
- Sprawdzać SOA dla startu, zwarcia, inrush i innych stanów przejściowych.
- Mierzyć temperaturę na prototypie w kilku warunkach, bo papierowa kalkulacja nie pokaże każdego błędu montażu.
Jeśli miałbym zostawić jedną praktyczną zasadę, byłaby taka: zanim zwiększysz radiator, najpierw sprawdź, dlaczego MOSFET w ogóle produkuje tyle ciepła. W wielu układach wystarczy lepsze sterowanie bramki, poprawiony layout albo element dobrany pod realne napięcie i częstotliwość pracy. Dopiero potem warto inwestować w cięższe chłodzenie, bo wtedy pieniądze idą na rozwiązanie przyczyny, a nie tylko na maskowanie objawów.
