Najważniejsze fakty, które porządkują temat od razu
- W polskiej praktyce technicznej ten sam poziom napięcia bywa opisywany inaczej zależnie od kontekstu: 110 kV to zwykle WN, a powyżej tego progu zaczyna się NN.
- W branży elektronicznej i przemysłowej „wysokonapięciowy” często oznacza już wszystko powyżej 1 kV, więc warto zawsze doprecyzować, o jakiej klasie mówimy.
- Największe zagrożenia to łuk elektryczny, przebicie izolacji i ładunek zgromadzony w kondensatorach, a nie samo słowo „wysokie” w nazwie.
- Dobry projekt opiera się na izolacji koordynowanej, właściwych odstępach, rozładowaniu elementów magazynujących energię i sensownym doborze zabezpieczeń.
- Prace przy urządzeniach energetycznych traktuje się jako szczególnie niebezpieczne, więc bez procedur i uprawnień lepiej nie improwizować.
Jak rozumieć napięcia w polskiej praktyce technicznej
Ja zawsze zaczynam od jednego doprecyzowania: w polskich rozmowach technicznych ten sam termin bywa używany nieco inaczej zależnie od kontekstu. Według URE w grupach przyłączeniowych 110 kV traktuje się jako wysokie, a powyżej tego progu zaczyna się najwyższe; równocześnie w praktyce branżowej wszystko powyżej 1 kV bywa zbiorczo nazywane wysokonapięciowym. To nie jest drobiazg językowy, tylko realna różnica w projektowaniu, odpowiedzialności i doborze osprzętu.
| Zakres | Jak jest zwykle rozumiany | Znaczenie praktyczne |
|---|---|---|
| 230/400 V | niskie napięcie | instalacje domowe, małe urządzenia, typowa elektronika użytkowa |
| powyżej 1 kV i poniżej 110 kV | najczęściej średnie napięcie lub część strefy wysokonapięciowej w ujęciu ogólnym | rozdzielnie, przemysł, lokalna dystrybucja energii |
| 110 kV | wysokie napięcie | sieć dystrybucyjna i przesyłowa, większe odległości, ostrzejsze wymagania izolacyjne |
| 220-400 kV | najwyższe napięcie | przesył energii na duże odległości, infrastruktura o najwyższych wymaganiach bezpieczeństwa |
W domu masz zwykle 230 V między fazą a przewodem neutralnym i 400 V między fazami, więc to wciąż zupełnie inna skala niż linie SN, 110 kV czy 400 kV. Tę granicę warto pamiętać, bo od niej zależy zarówno sposób zabezpieczenia obwodu, jak i to, czy mówimy o domowej elektronice, czy o infrastrukturze energetycznej. Skoro ten podział mamy już uporządkowany, można przejść do tego, gdzie takie rozwiązania naprawdę pracują na co dzień.
Gdzie spotyka się rozwiązania wysokonapięciowe
W elektronice i energetyce najczęściej widzę trzy środowiska, w których napięcie przestaje być tylko parametrem z noty katalogowej.
Elektronika mocy
Falowniki, przetwornice, zasilacze impulsowe i napędy silnikowe pracują coraz częściej na poziomach, które jeszcze kilka lat temu kojarzyły się wyłącznie z przemysłem ciężkim. To właśnie tam wysoka sprawność idzie w parze z większą gęstością mocy, a więc z większym naciskiem na izolację, chłodzenie i jakość montażu. Jeśli ktoś projektuje takie układy „jak zwykły zasilacz”, szybko dostaje lekcję z łuku, zakłóceń i przegrzewania.Sprzęt specjalny
Do tej grupy należą m.in. lampy rentgenowskie, aparatura medyczna, generatory do testów izolacji, układy jonizujące i starsze rozwiązania oparte na lampach elektronowych. W każdym z tych przypadków wysoki potencjał nie służy dekoracji, tylko temu, żeby uzyskać konkretny efekt fizyczny: przyspieszenie elektronów, jonizację, detekcję albo dużą różnicę potencjałów w małej przestrzeni. To ważne, bo od razu tłumaczy, dlaczego izolacja i procedury są tu tak samo istotne jak sama funkcja urządzenia.
Przeczytaj również: Symbol cewki na schemacie - Co oznaczają detale?
Sieć i infrastruktura

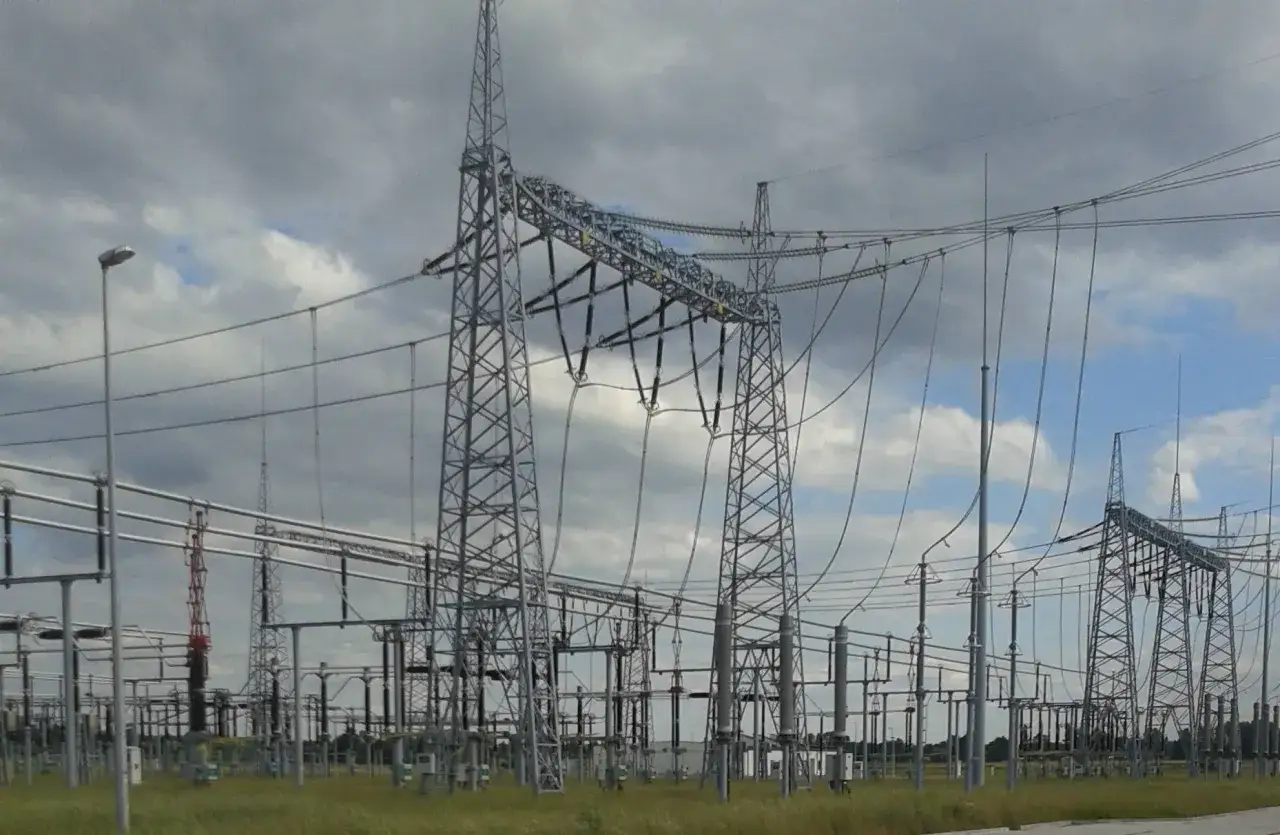

W tym obszarze spotykamy transformatory, stacje 110 kV, linie kablowe, rozdzielnie i osprzęt, który ma pracować w środowisku, gdzie pojedynczy błąd projektowy kosztuje dużo więcej niż w typowej elektronice użytkowej. Tu nie ma miejsca na przypadek: liczą się odstępy między elementami, odporność na zabrudzenia, wilgoć, starzenie materiałów i możliwość bezpiecznego serwisu. Gdy to się rozumie, łatwiej też pojąć, dlaczego zagrożenie nie wynika wyłącznie z samej wartości napięcia.
Od tego momentu najważniejsze staje się nie tylko to, gdzie takie układy występują, ale też dlaczego potrafią być tak niebezpieczne dla człowieka i sprzętu.
Dlaczego rośnie ryzyko, gdy rośnie napięcie
To nie sam poziom napięcia jest najgroźniejszy, tylko to, co potrafi uruchomić: przebicie izolacji, łuk elektryczny, nagrzanie przewodników i wyładowania po powierzchni materiału. Przy łuku energia uwalnia się gwałtownie, a temperatura może przekraczać 19 400°C; w praktyce oznacza to nie tylko poparzenie, ale też odpryski metalu i uszkodzenie obudów. Drugi problem to kondensatory: nawet po wyłączeniu zasilania mogą długo trzymać ładunek, więc układ nie zawsze staje się „martwy” od razu.
| Źródło ryzyka | Co się dzieje | Praktyczny skutek |
|---|---|---|
| Łuk elektryczny | gwałtowny rozbłysk i fala ciśnienia | poparzenia, odpryski metalu, zniszczenie elementów |
| Przebicie izolacji | prąd wybiera łatwiejszą drogę niż planował projektant | zwarcie, awaria, ślady zwęglenia |
| Ładunek w kondensatorach | energia pozostaje po odłączeniu zasilania | porażenie przy dotknięciu pozornie odłączonego układu |
| Wilgoć i brud | spada odporność powierzchni izolacji | upływ, korona, niestabilna praca |
W szkoleniach BHP często powtarza się, że o skutkach decyduje przede wszystkim prąd przepływający przez ciało, a nie sama etykieta na zasilaczu. Dla prądu przemiennego 50 Hz już okolice 30 mA uważa się za poziom szczególnie niebezpieczny, a dla prądu stałego próg bywa wyższy, około 120 mA. To właśnie dlatego w praktyce liczy się nie tylko napięcie, ale też impedancja ciała, wilgoć, droga przepływu i czas kontaktu. Z takiej perspektywy naturalnie przechodzę do pytania, jak projektować układy, żeby te ryzyka realnie ograniczyć.
Jak projektuje się układy wysokonapięciowe
W dobrym projekcie nie ma magii, jest za to konsekwencja. Najpierw dobiera się izolację do napięcia roboczego i środowiska pracy, potem dopiero resztę: odstępy w powietrzu, odległości po powierzchni, ekranowanie, przewody, złącza i sposób chłodzenia. Jeśli ten porządek się odwróci, obudowa może wyglądać solidnie, a i tak przestanie chronić po pierwszym zawilgoceniu albo zabrudzeniu pyłem.
- Odstęp w powietrzu to minimalna odległość między przewodnikami, która ma zapobiec przeskokowi iskry.
- Droga pełzania to odległość po powierzchni izolatora; brud i wilgoć skracają jej skuteczność.
- Izolacja koordynowana oznacza dobór całego zestawu elementów tak, by słabszy punkt nie zniszczył reszty układu.
| Element | Po co jest | Co daje w praktyce |
|---|---|---|
| Transformator | Separacja i zmiana poziomu napięcia | Odcina obwód sterowania od części mocy |
| Optoizolator | Przeniesienie sygnału bez połączenia galwanicznego | Chroni sterownik przed zakłóceniami i różnicą potencjałów |
| Rezystor rozładowujący | Upuszcza ładunek z kondensatorów | Zmniejsza ryzyko po wyłączeniu zasilania |
| Bezpiecznik i ograniczenie prądu | Odcięcie przy awarii | Nie pozwala, by zwarcie zamieniło się w większe uszkodzenie |
| Uziemienie i ekranowanie | Kontrola potencjału i zakłóceń | Stabilizuje pracę i poprawia bezpieczeństwo |
Gdy projektuję albo oceniam obudowę, patrzę jeszcze na wilgotność, pył, temperaturę i sposób prowadzenia przewodów. To właśnie otoczenie decyduje, czy układ po miesiącu nadal będzie zachowywał te same parametry, czy zacznie się starzeć szybciej, niż zakładała dokumentacja. Z tej logiki wprost wynika potrzeba porządnych pomiarów, bo bez nich łatwo pomylić poprawny projekt z poprawnym tylko na papierze.
Jak bezpiecznie mierzyć i diagnozować takie układy
Ja patrzę na pomiar nie jak na szybki test, ale jak na osobną operację bezpieczeństwa. Przed dotknięciem obwodu trzeba go odłączyć, zabezpieczyć przed ponownym załączeniem i rozładować elementy magazynujące energię; dopiero potem ma sens miernik, sonda lub test izolacji. W praktyce używa się kontrolowanego napięcia probierczego DC, żeby ujawnić upływy bez niepotrzebnego obciążania badanego układu.
- Sprawdź zakres przyrządu. Sonda i miernik muszą być dopuszczone do danego poziomu napięcia.
- Odłącz i zabezpiecz układ. To nie jest miejsce na testy „na żywo”, jeśli nie ma wyraźnej potrzeby i procedury.
- Rozładuj magazyny energii. Kondensatory, filtry i długie przewody potrafią trzymać energię dłużej, niż wygląda to po wyłączeniu.
- Zmierz izolację i upływy. Szukaj nie tylko wartości liczbowej, ale też trendu: spadek jakości izolacji bywa ważniejszy niż pojedynczy odczyt.
- Oceń ślady wizualne. Przebarwienia, pęknięcia, zapach ozonu i ślady łuku mówią czasem więcej niż sam pomiar.
- rezystancja izolacji
- ciągłość połączeń ochronnych i uziemień
- prądy upływu
- objawy częściowych wyładowań, takie jak syczenie, trzaski albo ciemne ślady na izolatorach
Najgorsze, co można zrobić, to uznać, że skoro urządzenie „tylko miga” albo „czasem wybija”, to wystarczy szybkie dociśnięcie przewodu. Z takiego myślenia rodzą się błędy, które potem widać już tylko w serwisie albo po awarii. I właśnie wtedy warto przejść do listy najczęstszych pomyłek, bo to ona najczęściej oszczędza czas i pieniądze.
Najczęstsze błędy i kiedy lepiej wezwać fachowca
W polskich przepisach prace przy urządzeniach energetycznych traktuje się jako szczególnie niebezpieczne, więc bez procedur i uprawnień lepiej nie udawać, że to zwykła naprawa. Ja najczęściej widzę te same pomyłki, tylko w różnych wersjach: od braku rozładowania kondensatorów po używanie przyrządów, które nie są przeznaczone do danego zakresu pracy.
| Błąd | Dlaczego jest groźny | Co zrobić zamiast tego |
|---|---|---|
| Pomiar zwykłym multimetrem w obwodzie wysokonapięciowym | może skończyć się uszkodzeniem sprzętu i ryzykiem dla operatora | używać sond i przyrządów przewidzianych do danego poziomu napięcia |
| Dotykanie układu zaraz po odłączeniu | kondensatory mogą nadal być naładowane | rozładować elementy magazynujące energię i potwierdzić brak napięcia |
| Praca w wilgotnym albo zabrudzonym środowisku bez korekty projektu | spada odporność izolacji i rośnie ryzyko upływu | poprawić osłony, szczelność i prowadzenie przewodów |
| Zbyt małe odstępy między przewodami | łatwiej o łuk i ślady zwęglenia | korygować geometrię, a nie tylko „dokładać taśmę” |
| Ignorowanie zapachu ozonu, przebarwień i powtarzających się wyłączeń | to zwykle pierwsze sygnały poważniejszej awarii | zatrzymać urządzenie i przeprowadzić diagnozę przed dalszą pracą |
Jeśli widzę ślady przegrzania, uszkodzoną izolację, niepewny stan kondensatorów albo niestabilną pracę zabezpieczeń, nie próbuję „dokręcać problemu” samodzielnie. W takim momencie rozsądniej jest oddać sprzęt do osoby z odpowiednimi kwalifikacjami niż ryzykować uszkodzenie całego układu albo własne zdrowie. Tę samą zasadę warto zastosować także wtedy, gdy projekt dopiero powstaje i można jeszcze poprawić go bez kosztownych konsekwencji.
Co najbardziej wydłuża życie układu i ogranicza ryzyko awarii
Jeśli miałbym wskazać jedną zasadę, wybrałbym prostą: w układach wysokonapięciowych najtańsze są błędy zauważone na stole, a najdroższe te znalezione po uruchomieniu. Dlatego w praktyce bardziej opłaca się poświęcić czas na poprawny dobór izolacji, testy po montażu i porządną dokumentację niż później walczyć z awarią, która zaczęła się od drobnego śladu po łuku albo źle dobranej odległości.
- Projektuj z zapasem, a nie „na styk”.
- Uwzględniaj wilgoć, pył i temperaturę już na etapie obudowy.
- Nie pomijaj rezystorów rozładowujących i kontroli stanu kondensatorów.
- Po każdej naprawie wykonuj pomiar izolacji i oględziny śladów przegrzania.
- Traktuj każdą zmianę w torze mocy jak zmianę bezpieczeństwa, nie tylko funkcji.
To właśnie ten porządek daje sprzętowi szansę pracować stabilnie, a człowiekowi wrócić z serwisu bez niespodzianek.
