W obwodach prądu przemiennego sama liczba watów nie wystarcza, żeby ocenić, jak naprawdę zachowa się zasilacz, przewód albo UPS. Liczy się także to, ile energii rzeczywiście zamienia się w pracę, a ile krąży między źródłem i odbiornikiem, dlatego moc pozorna ma duże znaczenie przy doborze sprzętu elektronicznego. Pokażę tu, jak ją odczytywać, liczyć i interpretować bez mylenia jej z mocą czynną, bierną albo z marketingową etykietą na obudowie.
Najważniejsze fakty, które warto mieć pod ręką
- W obwodach AC liczy się nie tylko pobór w watach, ale też to, jaką pracę wykonuje prąd i jak bardzo obciąża źródło.
- W dokumentacji najczęściej spotkasz skróty W, VA, VAr i PF, a każdy z nich opisuje coś innego.
- W elektronice z zasilaczami impulsowymi, UPS-ami i ładowarkami sam wynik w watach często nie wystarcza do poprawnego doboru sprzętu.
- Przy obciążeniach odkształconych nie wolno bezrefleksyjnie utożsamiać PF z cos φ.
- W sieci trójfazowej stosuje się inne wzory niż w jednofazowej, więc szybkie „na oko” liczenie bywa mylące.
- W prądzie stałym ten parametr praktycznie nie ma zastosowania, bo problem przesunięcia fazy nie występuje.

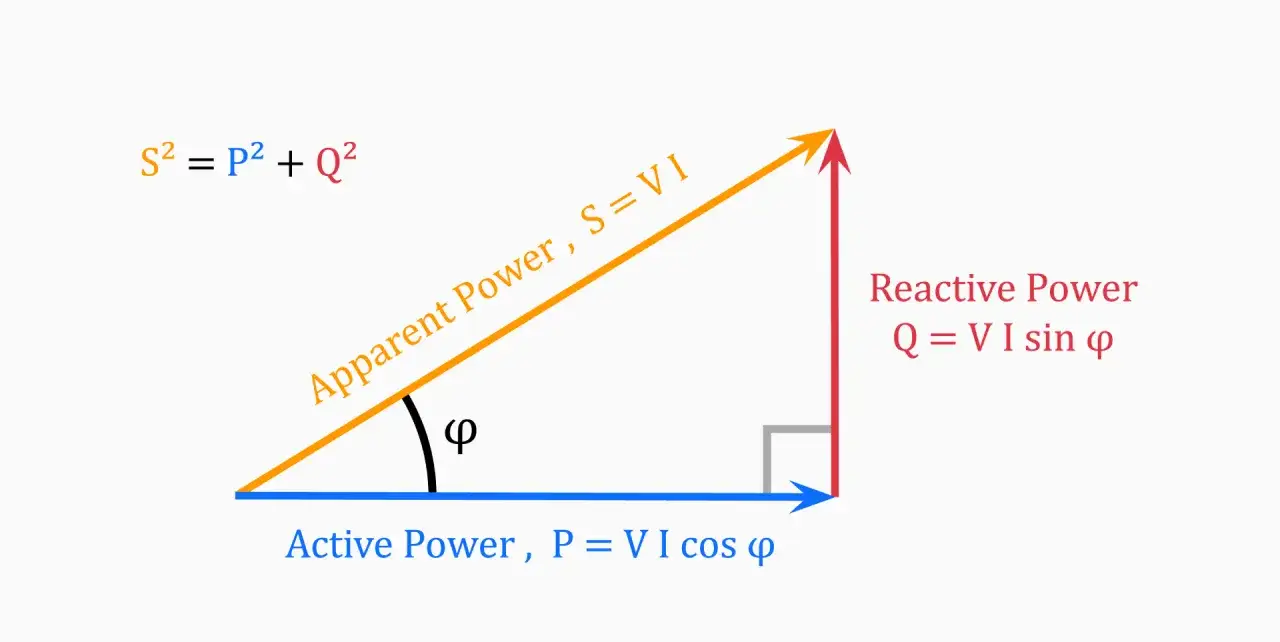

Jak czytać trójkąt mocy
Najprościej mówiąc, w AC źródło „widzi” nie tylko część energii, która wykonuje użyteczną pracę, ale też część wymienianą z polami magnetycznymi i elektrycznymi. Z tego powstaje trójkąt mocy: moc czynna P, bierna Q i pozorna S. W obciążeniu czysto rezystancyjnym trójkąt się spłaszcza, bo Q = 0 i S = P, ale w elektronice użytkowej to raczej wyjątek niż reguła.
| Wielkość | Symbol | Jednostka | Co oznacza w praktyce |
|---|---|---|---|
| Moc czynna | P | W, kW | To część energii, która zamienia się w światło, ciepło, ruch albo obliczenia. |
| Moc bierna | Q | VAr, kvar | Energia krążąca między źródłem a polem w cewkach i kondensatorach. |
| Moc pozorna | S | VA, kVA | Iloczyn napięcia skutecznego i prądu skutecznego, czyli całe obciążenie widziane przez sieć. |
| Współczynnik mocy | PF | bez jednostki | Stosunek P do S, czyli informacja o tym, jak efektywnie pobierana jest energia. |
Jeśli widzisz w specyfikacji VA, kVA albo PF, to nie są ozdobniki. To skrótowy opis tego, jak urządzenie obciąża sieć, a nie tylko ile energii „zużywa” w sensie rachunku za prąd. Gdy ten układ jest jasny, łatwiej przejść do liczenia na konkretnych przykładach.
Jak policzyć ją w praktyce
W praktyce zaczynam od wartości skutecznych. Dla jednej fazy liczę S = U × I, a potem, jeśli znam PF, wyznaczam P = S × PF. Gdy potrzebuję mocy biernej, korzystam z zależności S² = P² + Q², czyli Q = √(S² - P²) w klasycznym, sinusoidalnym przypadku.
Przy obciążeniu trójfazowym, jeśli jest symetryczne, używam wzoru S = √3 × U × I. W Polsce to ważne, bo wiele urządzeń warsztatowych, klimatyzacyjnych i serwerowych działa właśnie z takiego zasilania. Warto też pamiętać, że wzory opierają się na wartościach skutecznych, bo to one najlepiej opisują realne obciążenie przewodów i transformatorów.
| Przykład | Dane wejściowe | Wynik | Co to pokazuje |
|---|---|---|---|
| Odbiornik jednofazowy | 230 V × 2 A | 460 VA | Sieć widzi pełne obciążenie, nawet jeśli część energii nie zamienia się od razu w pracę. |
| Zasilacz komputerowy | 525 W, PF 0,7 | 750 VA | Do doboru UPS-a trzeba patrzeć na VA, a nie tylko na waty. |
| Odbiornik trójfazowy | 400 V × 16 A | Około 11,1 kVA | W trzech fazach obowiązuje inny wzór niż w gniazdku jednofazowym. |
I właśnie na takich rachunkach najlepiej widać, gdzie elektronika potrafi zmylić nawet doświadczonego użytkownika. Sam wzór jest prosty, ale interpretacja wyniku zależy od rodzaju obciążenia i od tego, co urządzenie naprawdę robi z pobieraną energią.
Dlaczego w elektronice ma większe znaczenie niż sama moc znamionowa
Ja w praktyce patrzę nie tylko na waty, ale na to, ile VA musi udźwignąć zasilacz, listwa, UPS albo przetwornica. To szczególnie ważne przy komputerach, monitorach, konsolach, routerach, sprzęcie audio i nowoczesnych ładowarkach, bo wiele z nich korzysta z zasilaczy impulsowych. W takich układach współczynnik mocy bywa wysoki dzięki aktywnemu PFC, ale starsze konstrukcje potrafiły schodzić dużo niżej; dla starszych PC spotyka się zakres 0,60-0,75, a nowsze serwery często osiągają 0,9 lub więcej.
W praktyce różnicę najlepiej widać przy doborze zasilania awaryjnego. Sprzęt o poborze 525 W i PF 0,7 obciąża źródło jak 750 VA, więc zbyt mały UPS może wyłączyć się wcześniej, niż sugerowałaby sama liczba watów. To nie jest detal księgowy, tylko realna różnica między stabilną pracą a przeciążeniem.
- UPS trzeba dobierać po VA, bo to on ogranicza faktyczne obciążenie wyjścia.
- Zasilacze komputerowe z aktywnym PFC zwykle lepiej współpracują z siecią niż stare konstrukcje bez korekcji.
- Monitory i LED-y mogą pobierać niewiele watów, ale przy słabym PF nadal mocno obciążają zasilanie.
- Sprzęt audio i domowy rack wymaga zapasu, bo chwilowe piki potrafią być wyższe niż średni pobór.
Żeby nie popełnić kosztownego błędu przy doborze sprzętu, trzeba jeszcze wiedzieć, skąd biorą się najczęstsze pomyłki przy czytaniu tabliczek i kart katalogowych.
Najczęstsze błędy przy odczytywaniu tabliczek i kart katalogowych
Najwięcej problemów widzę wtedy, gdy ktoś bierze jedną liczbę z etykiety i traktuje ją jak pełną odpowiedź. Przy elektronice to zwykle za mało, bo liczy się też charakter przebiegu prądu, sposób zasilania i chwilowe piki przy starcie.
| Błąd | Skutek | Lepsze podejście |
|---|---|---|
| Mylenie watów z VA | Za mały UPS, przetwornica albo zasilacz awaryjny | Sprawdzać jednocześnie moc czynną, PF i dopuszczalne VA |
| Założenie, że PF zawsze wynosi 1 | Przeszacowanie możliwości instalacji | Patrzeć na realny współczynnik mocy z dokumentacji lub pomiaru |
| Pomiar zwykłym miernikiem przy odkształconym przebiegu | Wynik może być zaniżony albo zawyżony | Używać miernika True RMS, czyli urządzenia liczącego wartość skuteczną poprawnie także przy zniekształceniach |
| Utożsamianie PF ze sprawnością | Błędna ocena jakości zasilacza | Rozdzielać PF od sprawności, bo to dwa różne parametry |
| Ignorowanie rozruchu i pików prądu | Wyłączanie zabezpieczeń i krótkie przeciążenia | Zakładać zapas, szczególnie przy silnikach, transformatorach i większych zasilaczach |
Warto tu doprecyzować jedną rzecz: przy odkształconych przebiegach, typowych dla zasilaczy impulsowych i LED-ów, całkowity PF nie zawsze pokrywa się z samym cos φ. To właśnie dlatego w elektronice impulsowej liczy się nie tylko przesunięcie fazowe, ale też harmoniczne, które podnoszą prąd skuteczny i zmieniają obraz całego układu. To prowadzi już wprost do pytania, czy i kiedy korekcja PF naprawdę ma sens.
Jak poprawić wykorzystanie energii i kiedy to ma sens
Nie każde obciążenie wymaga korekcji PF, ale tam, gdzie prąd jest mocno przesunięty lub odkształcony, poprawa ma realny sens. W praktyce robi się to na trzy sposoby: aktywnym PFC w zasilaczach, pasywną korekcją w prostszych układach oraz kompensacją kondensatorową w dużych odbiornikach indukcyjnych, takich jak silniki i transformatory.
- Aktywny PFC poprawia kształt poboru prądu i zwykle najlepiej sprawdza się w elektronice komputerowej.
- Pasywna korekcja jest prostsza, ale mniej elastyczna i gorzej radzi sobie z dużymi zmianami obciążenia.
- Kompensacja kondensatorowa ma sens głównie przy długotrwałych, indukcyjnych odbiornikach, a nie jako przypadkowy dodatek do domowego sprzętu.
Nie dokładałbym losowego kondensatora do sprzętu RTV tylko dlatego, że „coś jest w VA nie tak”. Jeśli problemem są harmoniczne, sama pojemność nie załatwi sprawy, a czasem wprowadzi kolejne kłopoty. Tu bardziej opłaca się dobry zasilacz, odpowiedni UPS albo świadomy dobór urządzeń niż improwizowana kompensacja. Gdy obciążenie jest małe, nowoczesne i już ma sensowne PFC, zwykle większy efekt daje rozsądny zapas mocy niż ingerencja w układ.
Co sprawdzam przed zakupem zasilacza, UPS-a albo przetwornicy
Przy zakupie zasilacza, UPS-a albo przetwornicy zaczynam od prostej zasady: patrzę na waty, ale decyzję kończę na VA i PF. Jeśli producent podaje tylko jedną liczbę, traktuję specyfikację ostrożnie i zostawiam 20-30 procent zapasu, bo realne obciążenie rzadko jest idealnie stałe. Przy sprzęcie z silnikiem, transformatorem albo zasilaczem impulsowym to podejście zwykle oszczędza więcej nerwów niż najładniejsza tabelka w karcie katalogowej.
- Sprawdzam, czy producent podaje moc ciągłą, a nie tylko szczytową.
- Porównuję waty, VA i PF, zamiast ufać jednej liczbie na froncie obudowy.
- Dla UPS-a liczę sumę obciążeń z zapasem, a nie „na styk”.
- Przy urządzeniach z odkształconym poborem prądu biorę pod uwagę True RMS i realny PF.
- W instalacjach z większymi odbiornikami zostawiam margines na rozruch i chwilowe piki.
To najprostszy sposób, żeby odróżnić parametr, który dobrze wygląda na papierze, od tego, który naprawdę chroni instalację i sprzęt. Jeśli patrzysz na elektronikę przez pryzmat VA, PF i realnego zapasu mocy, decyzje zakupowe stają się po prostu trafniejsze.
