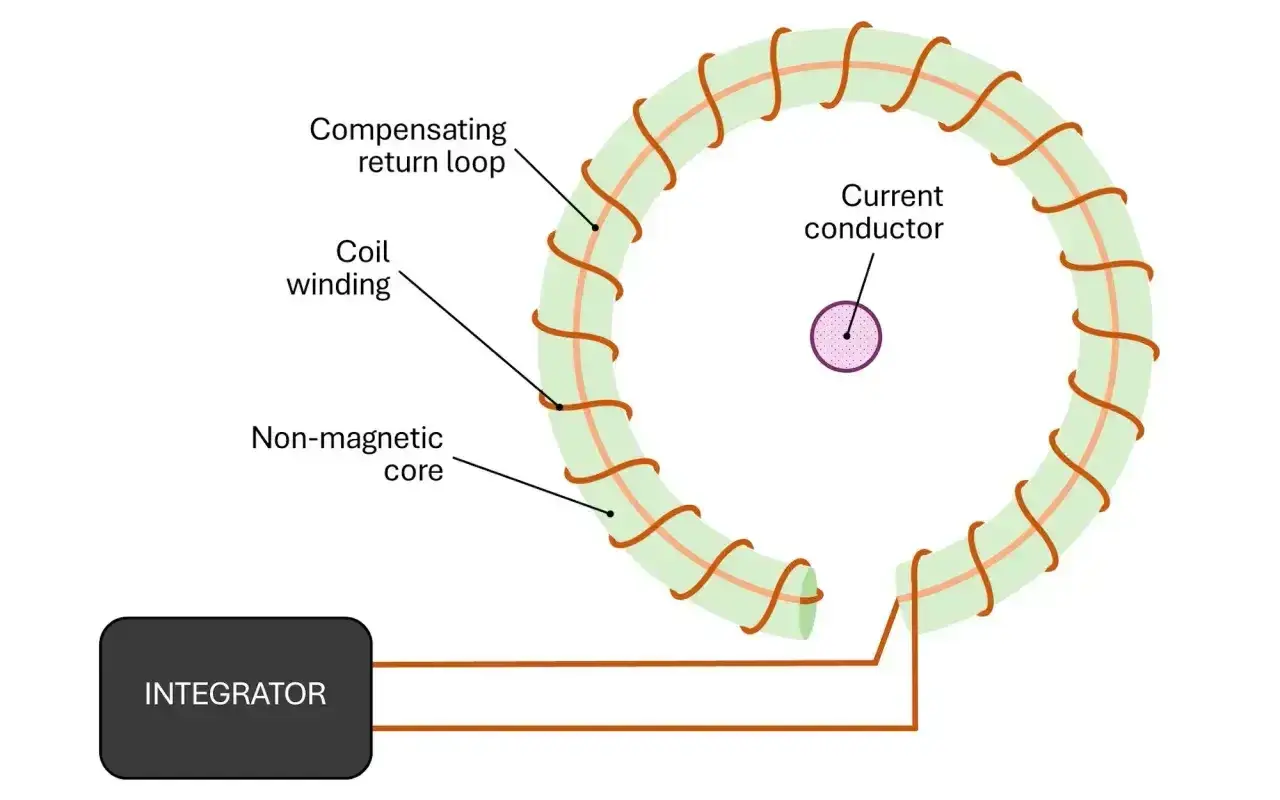

W elektronice czasem najcenniejsza jest nie sama liczba na wyświetlaczu, ale umiejętność zauważenia bardzo małego prądu i kierunku jego przepływu. Galwanometr właśnie do tego służy: pokazuje subtelne odchylenie wskazówki albo lustra i pozwala zrozumieć, co dzieje się w obwodzie, zanim przejdzie się do dokładniejszego pomiaru. Poniżej wyjaśniam jego zasadę działania, budowę, zastosowania i ograniczenia, tak żeby temat był jasny zarówno dla początkujących, jak i osób, które chcą uporządkować wiedzę techniczną.
Najważniejsze informacje o tym mierniku w skrócie
- To bardzo czuły przyrząd do wykrywania i pomiaru niewielkich prądów stałych.
- Działa dzięki momentowi siły działającemu na cewkę umieszczoną w polu magnetycznym.
- Odczyt zależy od równowagi między siłą elektromagnetyczną a sprężystym przeciwdziałaniem zawieszenia.
- W praktyce jest sercem wielu klasycznych mierników analogowych.
- Zakres pracy rozszerza się bocznikiem albo rezystorem szeregowym.
- Najlepiej sprawdza się przy prądzie stałym i małych sygnałach.
Czym jest galwanometr i co naprawdę mierzy
Najprościej mówiąc, to bardzo czuły miernik prądu. Jego zadaniem nie jest pomiar dużych wartości, tylko wykrycie niewielkiego przepływu ładunku i pokazanie, w którą stronę płynie prąd. W praktyce oznacza to zakres rzędu mikroamperów, a w klasycznych ustrojach laboratoryjnych pełne wychylenie bywało osiągane już przy bardzo małych wartościach natężenia.
Warto rozróżnić dwie rzeczy: sam ustrój pomiarowy a gotowy przyrząd użytkowy. Ten pierwszy reaguje na prąd i daje wychylenie, drugi dostaje dodatkowe elementy, które zmieniają jego zastosowanie. Dlatego w elektronice spotyka się go nie tylko jako samodzielny detektor, ale też jako bazę dla analogowych amperomierzy, woltomierzy i układów kontrolnych. Żeby zobaczyć, skąd bierze się taka czułość, trzeba przejść do samej fizyki ruchu cewki.
Jak działa ruchoma cewka w polu magnetycznym
Mechanizm jest prosty w idei, ale bardzo elegancki. Przez cewkę płynie prąd, a ta znajduje się w polu magnetycznym stałego magnesu. Między przewodnikiem a polem powstaje moment siły, który próbuje obrócić cewkę. To ten sam rodzaj zjawiska, który wykorzystuje silnik elektryczny, tylko tutaj ruch jest kontrolowany i wykorzystywany do pomiaru.
Obrót nie trwa bez końca, bo cewka jest przeciwstawiana przez sprężynę albo cienkie zawieszenie. Gdy moment elektromagnetyczny zrówna się z momentem zwrotnym sprężyny, wskazówka zatrzymuje się w określonym położeniu. Dzięki temu wychylenie jest proporcjonalne do natężenia prądu. W dobrze zaprojektowanym układzie skala może być w przybliżeniu liniowa, co bardzo ułatwia odczyt.
Istotne jest też tłumienie drgań. Jeśli byłoby zbyt małe, wskazówka kołysałaby się i utrudniała odczyt. Jeśli zbyt duże, reakcja byłaby ociężała. W praktyce stosuje się rozwiązania, które stabilizują ruch, ale nie zabijają czułości. Z tej właśnie równowagi między ruchem a hamowaniem bierze się użyteczność całego układu.
Wiedząc już, jak działa sam moment obrotowy, łatwiej zrozumieć, dlaczego budowa ma tak duży wpływ na dokładność i komfort odczytu.
Z czego składa się czuły miernik i co daje mu stabilność
W klasycznym wykonaniu najważniejsze elementy są cztery: magnes trwały, lekka cewka, element przywracający pozycję równowagi oraz wskazanie optyczne albo mechaniczne. Każdy z tych komponentów ma swoje zadanie i każdy może poprawić albo pogorszyć jakość pomiaru.
Magnes i szczelina pola
Stały magnes tworzy możliwie równomierne pole. Im bardziej jednorodne pole w obszarze ruchu cewki, tym bardziej przewidywalny jest moment obrotowy. To właśnie dlatego w lepszych konstrukcjach dąży się do takiego ukształtowania szczeliny magnetycznej, aby cewka „widziała” podobne warunki w całym zakresie pracy.
Cewka i lekka mechanika
Cewka musi być lekka, bo każdy dodatkowy gram spowalnia reakcję i zwiększa bezwładność. W praktyce liczy się drobiazg: cienki drut, mała masa, precyzyjne zawieszenie. To nie jest miejsce na przypadek. Im mniej energii trzeba na poruszenie układu, tym niższy prąd wystarcza do wywołania zauważalnego wychylenia.
Przeczytaj również: Moc elektryczna - Jak liczyć i dlaczego samo P=U·I nie wystarczy?
Wskazówka albo lustro
W prostszych wersjach ruch pokazuje klasyczna wskazówka. W bardziej czułych stosuje się lustro i skalę odczytywaną z odległości, bo wtedy eliminuje się część błędu paralaksy. Taki detal robi różnicę, zwłaszcza gdy mierzy się naprawdę małe sygnały. Dla użytkownika oznacza to prostszy, pewniejszy odczyt bez zgadywania kąta patrzenia.
W tej konstrukcji nie chodzi o efektowność. Chodzi o to, by niewielki sygnał zamienić na możliwie stabilny ruch, który da się odczytać i wykorzystać dalej. Kiedy już wiadomo, jak jest zbudowany, łatwiej zrozumieć, gdzie naprawdę ma sens jego użycie.
Gdzie wykorzystuje się go w elektronice i laboratorium
Najbardziej naturalne zastosowanie to wykrywanie bardzo małych prądów. W laboratoriach można dzięki temu sprawdzić, czy przez obwód w ogóle płynie prąd, w którą stronę płynie i czy mostek pomiarowy osiągnął równowagę. To przyrząd, który często nie daje jeszcze pełnej odpowiedzi liczbowej, ale daje ważną informację „jest sygnał” albo „punkt równowagi został osiągnięty”.
- W mostkach pomiarowych działa jako detektor zera i pomaga znaleźć punkt, w którym napięcia po obu stronach są zrównoważone.
- W dydaktyce pokazuje zależność między prądem a wychyleniem w sposób bardziej intuicyjny niż ekran cyfrowy.
- W starszych urządzeniach analogowych stanowił podstawę wskazania prądu i napięcia po odpowiednim przystosowaniu zakresu.
- W testach bardzo słabych źródeł sygnału pozwala zauważyć kierunek i obecność przepływu bez agresywnego obciążania układu.
Ja patrzę na ten przyrząd jak na bardzo dobry „czytnik” subtelnych zmian. Nie zastępuje on wszystkich mierników, ale w zadaniach, gdzie liczy się czułość i prostota sygnału, nadal ma sens. Na tym tle najłatwiej zobaczyć, czym różni się od klasycznych mierników prądu i napięcia.
Jak odróżnić go od amperomierza i woltomierza
Sam ustrój jest tylko punktem wyjścia. Dopiero dodatkowe rezystory zmieniają go w narzędzie o innym przeznaczeniu. To ważne, bo wiele nieporozumień bierze się stąd, że ktoś traktuje go jak gotowy amperomierz, podczas gdy w rzeczywistości mówimy o delikatnym sercu całego miernika.
| Rozwiązanie | Co się dodaje | Po co to robić | Typowy kompromis |
|---|---|---|---|
| Miernik jako źródło wskazania prądu | Nic | Wykrywanie bardzo małych sygnałów | Bardzo mały zakres i wysoka wrażliwość na przeciążenie |
| Amperomierz analogowy | Bocznik równoległy | Rozszerzenie zakresu prądu | Część prądu omija ustrój, więc trzeba dobrze dobrać rezystancję |
| Woltomierz analogowy | Duży rezystor szeregowy | Ograniczenie prądu płynącego przez ustrój | Za mała rezystancja obciąży badany obwód i zafałszuje wynik |
W praktyce zasada jest bardzo konsekwentna: prąd ma być tak mały, aby nie uszkodzić ustroju i nie zaburzyć badanego układu. Dlatego do miernika napięcia dodaje się opór szeregowy, a do pomiaru większych prądów bocznik. To nie są ozdobniki konstrukcyjne, tylko elementy decydujące o tym, czy odczyt ma jakąkolwiek wartość. Skoro zakresy da się zmieniać, trzeba też wiedzieć, gdzie kończą się możliwości takiego rozwiązania.
Jakie ograniczenia i błędy trzeba uwzględnić
Najważniejsze ograniczenie jest proste: ten rodzaj ustroju najlepiej pracuje z prądem stałym. Przy prądzie zmiennym wskazówka reagowałaby zbyt szybko, a dodatnie i ujemne półokresy mogłyby się wzajemnie znosić. Jeśli więc układ ma pracować z AC, potrzebny jest prostownik albo inny układ pośredni.
- Zbyt duży prąd może przegrzać cewkę albo mechanicznie uszkodzić zawieszenie.
- Nieprawidłowy kąt patrzenia powoduje błąd paralaksy i przekłamuje odczyt.
- Zewnętrzne pole magnetyczne potrafi zaburzyć pracę i przesunąć wskazanie.
- Zbyt małe tłumienie daje „bujanie” wskazówki, a zbyt duże spowalnia reakcję.
- Źle dobrany zakres pomiarowy obciąża obwód bardziej, niż powinien.
To właśnie w tych punktach początkujący najczęściej popełniają błąd. Nie chodzi o brak wiedzy z fizyki, tylko o zbyt duże zaufanie do samej wskazówki. W praktyce liczy się nie tylko to, co pokazuje skala, ale też jak przyrząd wpływa na obwód. Gdy to zrozumiesz, dużo łatwiej czytać schematy i oceniać sens pomiaru.
Co warto zapamiętać z praktyki pomiarowej
Jeżeli mam zostawić po tym temacie jedną użyteczną myśl, to taką: ten przyrząd nie służy do „wszystkiego po trochu”, tylko do bardzo precyzyjnego wyłapywania małych zmian. W elektronice jest szczególnie cenny tam, gdzie trzeba szybko sprawdzić kierunek przepływu, punkt równowagi albo obecność słabego sygnału.
- Jeśli widzisz go w układzie, myśl najpierw o czułości, a dopiero potem o zakresie.
- Jeśli chcesz wykorzystać go jako amperomierz lub woltomierz, dobór rezystorów jest ważniejszy niż sama skala.
- Jeśli wynik wygląda niestabilnie, sprawdź przeciążenie, pole magnetyczne otoczenia i sposób odczytu.
- Jeśli układ ma mierzyć prąd zmienny, potrzebujesz dodatkowego toru prostującego.
W praktyce ten miernik najlepiej rozumieć jako czuły wskaźnik ruchu ładunku, a nie jako „stary odpowiednik multimetru”. Gdy zapamiętasz trzy rzeczy: prąd, kierunek i zakres, cały temat staje się dużo prostszy, a sam odczyt z laboratorium przestaje być zagadką.
