Klasyczny silnik prądu stałego jest jednym z prostszych do zrozumienia napędów, ale w praktyce kryje kilka niuansów, które mocno wpływają na jego zachowanie. Poniżej pokazuję jego budowę, zasadę pracy, najważniejsze odmiany oraz to, jak zasilać i diagnozować taki układ bez typowych błędów. Jeśli interesuje Cię elektronika użytkowa, automatyka albo napędy do małych urządzeń, ten temat szybko staje się bardzo praktyczny.
Najważniejsze elementy i zasada pracy w skrócie
- Stojan wytwarza pole magnetyczne, a wirnik obraca się pod wpływem siły działającej na przewodniki z prądem.
- Komutator i szczotki przełączają kierunek prądu w uzwojeniu wirnika, dzięki czemu moment obrotowy pozostaje w tym samym kierunku.
- Przy rozruchu pobór prądu jest dużo wyższy niż w pracy ustalonej, więc zasilanie i sterownik muszą mieć zapas.
- Najczęstsze źródła problemów to zużycie szczotek, przegrzewanie, zakłócenia i zbyt słabe chłodzenie.
- Rodzaj wzbudzenia decyduje o tym, czy napęd lepiej trzyma obroty, daje duży moment startowy, czy łatwo go regulować.
- W praktyce najczęściej steruje się go PWM, ale bez ograniczenia prądu łatwo uszkodzić układ.

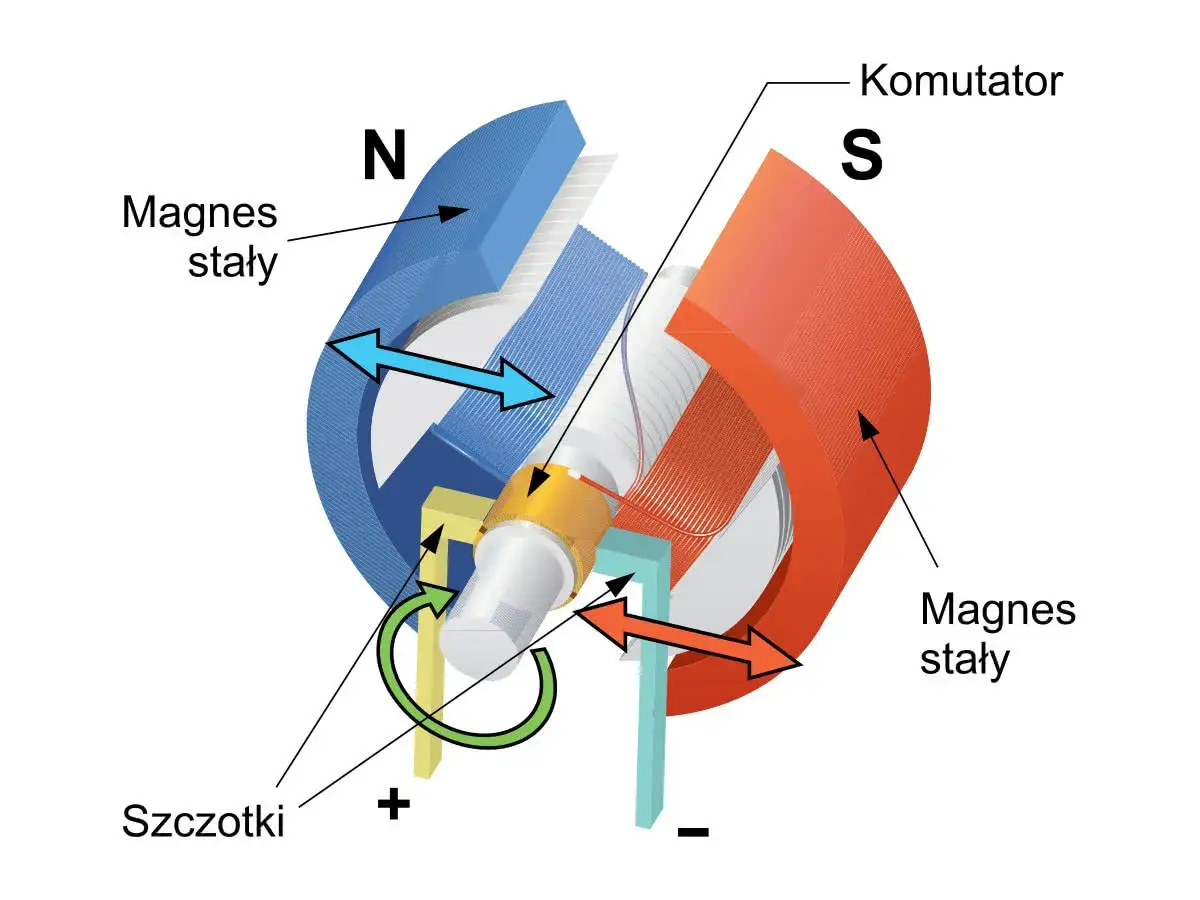

Z czego składa się klasyczny napęd DC
Jeśli rozłożyć taki napęd na części pierwsze, wszystko staje się zaskakująco logiczne. Mamy element nieruchomy, który wytwarza pole magnetyczne, oraz element ruchomy, czyli wirnik z uzwojeniem, które w tym polu reaguje na przepływ prądu. To właśnie ta współpraca daje obrót, a nie żadna „magia” ukryta w samym zasilaniu.
Stojan
Stojan to część nieruchoma. W prostszych konstrukcjach pole magnetyczne zapewniają magnesy trwałe, a w bardziej rozbudowanych - uzwojenie wzbudzenia. W praktyce to od stojana zależy, jak silne i jak stabilne będzie pole robocze, a więc także moment napędowy i charakterystyka całego układu.
Wirnik
Wirnik, nazywany też twornikiem, to zespół obracający się na wale. W jego uzwojeniu płynie prąd, który w polu magnetycznym zaczyna doświadczać siły. Gdy ta siła działa na przeciwległe strony cewki, powstaje moment obrotowy. To najprostszy punkt, od którego warto zacząć rozumienie całej maszyny.
Komutator i szczotki
Komutator jest mechaniczno-elektrycznym przełącznikiem, a szczotki doprowadzają do niego prąd. Ich rola brzmi prosto, ale jest krytyczna: bez cyklicznego przełączania kierunku prądu wirnik po krótkim ruchu zatrzymałby się w niekorzystnym położeniu. Dzięki komutacji moment pozostaje „ciągły”, a wał może obracać się dalej.
Obudowa, łożyska i chłodzenie
W małych projektach te elementy bywają traktowane po macoszemu, a to błąd. Łożyska wpływają na tarcie i hałas, obudowa odprowadza ciepło, a chłodzenie decyduje o tym, czy napęd utrzyma parametry pod obciążeniem. W praktyce wiele awarii zaczyna się nie od elektryki, tylko od temperatury i mechaniki. Gdy już wiesz, z czego składa się konstrukcja, łatwiej przejść do tego, dlaczego w ogóle się obraca.
Dlaczego wirnik zaczyna się obracać
Zasada działania opiera się na oddziaływaniu pola magnetycznego ze przewodnikiem, przez który płynie prąd. Jeśli przewodnik znajduje się w polu, działa na niego siła elektromagnetyczna. W uzwojeniu wirnika siły po obu stronach cewki mają przeciwne zwroty, więc zamiast prostego przesunięcia dostajemy moment obrotowy.
Moment obrotowy nie bierze się z napięcia, tylko z prądu i pola
To ważne rozróżnienie. Napięcie samo w sobie nie „kręci” wałem; potrzebny jest prąd w uzwojeniu i odpowiednio uformowane pole magnetyczne. Im większy prąd w granicach dopuszczalnych dla uzwojenia, tym większy moment. Dlatego napęd może mieć świetny start, ale po przekroczeniu obciążenia zaczyna się grzać i traci sprawność.
Komutacja utrzymuje ruch w tym samym kierunku
Gdy wirnik obraca się dalej, komutator przełącza połączenia uzwojeń w odpowiednim momencie. Dzięki temu siła napędowa nie zmienia zwrotu i obrót jest płynny. Bez tego mechanizmu napęd wykonałby co najwyżej fragment obrotu i zatrzymał się w martwym położeniu.
SEM przeciwelektromotoryczna stabilizuje pracę
W czasie obrotu wirnik zaczyna sam wytwarzać napięcie przeciwne do zasilania. To zjawisko nazywa się SEM przeciwelektromotoryczną. Im szybciej obraca się wał, tym większa jest ta przeciwna siła elektromotoryczna, a tym samym mniejszy prąd w uzwojeniu. W praktyce działa to jak naturalny hamulec dla nadmiernego rozpędzania i pomaga ustalić punkt pracy.
Najciekawsze jest to, że przy starcie ta przeciwna SEM jest jeszcze mała, więc prąd rozruchowy rośnie bardzo mocno. Właśnie dlatego następny krok to nie teoria, tylko różnice między odmianami tego napędu i ich zachowaniem w realnych zastosowaniach.
Jakie odmiany spotyka się najczęściej
Nie każdy napęd zasilany prądem stałym zachowuje się tak samo. Różnią się sposobem wzbudzenia, momentem startowym, stabilnością obrotów i tym, jak trudno je sterować. Ja zwykle zaczynam od pytania: czy ważniejszy jest prosty układ, duży moment, czy precyzyjna regulacja?
| Typ | Charakterystyka | Gdzie sprawdza się najlepiej |
|---|---|---|
| Z magnesami trwałymi | Prosty, lekki i tani. Dobre rozwiązanie do małych napędów i prostego sterowania PWM. | Robotyka hobbystyczna, drobna automatyka, małe urządzenia mobilne. |
| Bocznikowy | Lepsza stabilność obrotów pod zmiennym obciążeniem. | Napędy, w których ważniejsza jest przewidywalność niż bardzo wysoki moment startowy. |
| Szeregowy | Bardzo duży moment rozruchowy, ale słabsza kontrola prędkości bez obciążenia. | Narzędzia, starsze napędy trakcyjne, aplikacje wymagające mocnego startu. |
| Szeregowo-bocznikowy | Kompromis między momentem a stabilnością pracy. | Układy, w których trzeba pogodzić kilka sprzecznych wymagań. |
| Bezszczotkowy | Elektroniczna komutacja, brak szczotek, mniejsze zużycie i zwykle wyższa sprawność. | Sprzęt premium, wentylatory, drony, nowoczesne napędy precyzyjne. |
Warto pamiętać o jednej rzeczy: nazwa kategorii nie mówi jeszcze wszystkiego. Dwa napędy o podobnej mocy mogą zachowywać się zupełnie inaczej, jeśli mają inny moment startowy, inną rezystancję uzwojeń albo inną jakość komutacji. To prowadzi prosto do pytania, gdzie taki układ ma realny sens użytkowy.
Gdzie ten napęd ma sens, a gdzie lepiej wybrać coś innego
W sprzęcie użytkowym i elektronice taki napęd nadal ma mocną pozycję, bo jest przewidywalny, tani i łatwy w sterowaniu. Widziałem go w prostych automatyzach, małych robotach, mechanizmach ruchu, napędach modeli, pompkach, siłownikach i starszych rozwiązaniach motoryzacyjnych. W tych zastosowaniach wygrywa prostotą wdrożenia.
Jego słabsza strona pojawia się tam, gdzie liczy się bardzo długa żywotność bezobsługowa, cisza i wysoka sprawność. Wtedy bezszczotkowe konstrukcje częściej okazują się rozsądniejsze. Jeśli jednak priorytetem są niski koszt, prosty mostek H i szybki prototyp, klasyczny napęd szczotkowy nadal jest bardzo rozsądnym wyborem.
- W robotyce amatorskiej daje dobry kompromis między ceną a kontrolą ruchu.
- W urządzeniach bateryjnych pozwala łatwo sterować obrotami przez PWM.
- W aplikacjach z dużym momentem startowym bywa skuteczniejszy niż wielu początkujących oczekuje.
- W pracy ciągłej pod dużym obciążeniem szybciej ujawnia swoje ograniczenia termiczne.
Jeżeli ktoś wybiera napęd tylko po napięciu znamionowym, zwykle popełnia pierwszy błąd. Drugi pojawia się wtedy, gdy przechodzi do sterowania, nie uwzględniając prądu rozruchowego i przepięć. I właśnie dlatego osobno omawiam zasilanie oraz sterowanie.
Jak go zasilać i sterować, żeby nie przegrzać układu
W praktyce najczęściej stosuje się PWM, czyli szybkie włączanie i wyłączanie zasilania z różnym wypełnieniem. Daje to prostą regulację średniej mocy bez dużych strat na rezystorze. Dla małych napędów sensowny zakres częstotliwości to zwykle okolice 15-25 kHz, bo wyższa częstotliwość pomaga zejść z piszczeniem poza pasmo słyszalne.
Mostek H i zmiana kierunku
Jeśli chcesz odwracać kierunek obrotów, potrzebujesz mostka H albo sterownika, który realizuje tę funkcję. W prostych układach robią to tranzystory MOSFET, w mocniejszych - dedykowane drivery. Bez tego napęd da się tylko uruchamiać w jednym kierunku, a to ogranicza zastosowania bardziej, niż wielu osobom się wydaje.
Prąd rozruchowy jest większy, niż sugeruje tabliczka
To jedna z najważniejszych rzeczy w praktyce. Przy starcie pobór prądu bywa 3-10 razy wyższy niż w pracy ustalonej, a czasem więcej, jeśli wał jest obciążony lub zablokowany. Zasilacz i tranzystory muszą to wytrzymać, inaczej układ zacznie się resetować, przegrzewać albo po prostu wyłączać.
Przeczytaj również: Warystor - jak działa i jak go dobrać? Ochrona przeciwprzepięciowa
Zakłócenia i zużycie też są częścią ceny
Szczotki i komutator generują zużycie mechaniczne, a iskrzenie potrafi wprowadzać zakłócenia do zasilania i do toru pomiarowego. Przy dłuższych przewodach lub słabym filtrowaniu problem robi się jeszcze większy. W praktyce pomagają diody zabezpieczające, kondensatory przy zaciskach, dobry layout masy i sensowne ekranowanie, jeśli projekt jest wrażliwy.
Najprościej ujmując: taki napęd nie jest trudny do sterowania, ale jest wymagający wobec prądu, temperatury i jakości zasilania. To prowadzi do ostatniej, bardzo praktycznej części: jak czytać parametry i jak rozpoznawać, że coś zaczyna iść w złą stronę.
Jak odczytać parametry i wyłapać pierwsze objawy problemów
Jeśli wybieram napęd do projektu, patrzę najpierw na kilka liczb, a dopiero potem na resztę opisu. Napięcie znamionowe mówi, przy jakim zasilaniu producent przewidział pracę, prąd jałowy pokazuje straty własne, a prąd zablokowania wału ostrzega, co stanie się przy gwałtownym przeciążeniu. To trio zwykle mówi więcej niż marketingowa nazwa produktu.
| Parametr | Co oznacza | Na co uważać |
|---|---|---|
| Napięcie znamionowe | Zakres zasilania przewidziany przez producenta. | Zbyt wysokie napięcie szybciej podnosi temperaturę i zużycie szczotek. |
| Prąd jałowy | Pobór przy pracy bez obciążenia. | Jeśli jest wyraźnie wyższy od katalogowego, szukaj tarcia albo problemów z komutacją. |
| Prąd zablokowania | Prąd przy zatrzymanym wale. | To krytyczna wartość dla sterownika, przewodów i zasilacza. |
| Moment znamionowy | Obciążenie, przy którym napęd ma pracować stabilnie. | Bez zapasu szybko pojawi się grzanie i spadek obrotów. |
| Prędkość bez obciążenia | Obroty przy minimalnym oporze. | Nie myl tej wartości z obrotami roboczymi pod realnym obciążeniem. |
W diagnostyce zwracam uwagę na kilka objawów. Nadmierne iskrzenie na komutatorze zwykle sugeruje zużycie szczotek, zabrudzenie lub zły docisk. Głośna praca może oznaczać problem z łożyskami, a nagły wzrost poboru prądu - przeciążenie, zatarcie albo uszkodzenie uzwojenia. Jeśli napęd działa, ale „nie ma siły”, to często nie jest problem z samym napięciem, tylko z momentem i chłodzeniem.
Jeśli chcesz dobrać taki napęd do własnego projektu, zaczynam od trzech liczb: napięcia znamionowego, prądu rozruchowego i sposobu sterowania. To najczęściej decyduje o tym, czy układ będzie pracował płynnie, czy po kilku minutach zacznie się grzać, piszczeć albo szarpać pod obciążeniem.
