Potocznie mówi się o napięciu prądu, ale w elektronice ważniejsze jest zrozumienie samej różnicy potencjałów: skąd się bierze, jak ją mierzyć i co dzieje się, gdy wartość jest zbyt wysoka albo zbyt niska. To właśnie ona decyduje, czy układ działa stabilnie, czy zaczyna gubić dane, grzać się albo w ogóle nie startuje. W tym tekście rozkładam temat na proste elementy i pokazuję, jak czytać napięcie w praktyce, nie tylko w teorii.
Najkrócej mówiąc, napięcie to różnica potencjałów, która napędza obwód
- Napięcie to nie przepływ, tylko różnica energii między dwoma punktami.
- Prąd pojawia się dopiero wtedy, gdy obwód jest zamknięty i ma odpowiednią drogę dla ładunków.
- Przy tej samej rezystancji wyższe napięcie oznacza większy prąd i większą moc.
- Multimetr mierzy napięcie równolegle, z poprawnie dobranym trybem AC lub DC.
- W elektronice najczęściej spotkasz 3,3 V, 5 V, 12 V, 19 V, 24 V i 230 V AC.
- Zbyt niskie albo zbyt wysokie zasilanie daje objawy od resetów po trwałe uszkodzenia.
Co naprawdę oznacza napięcie elektryczne

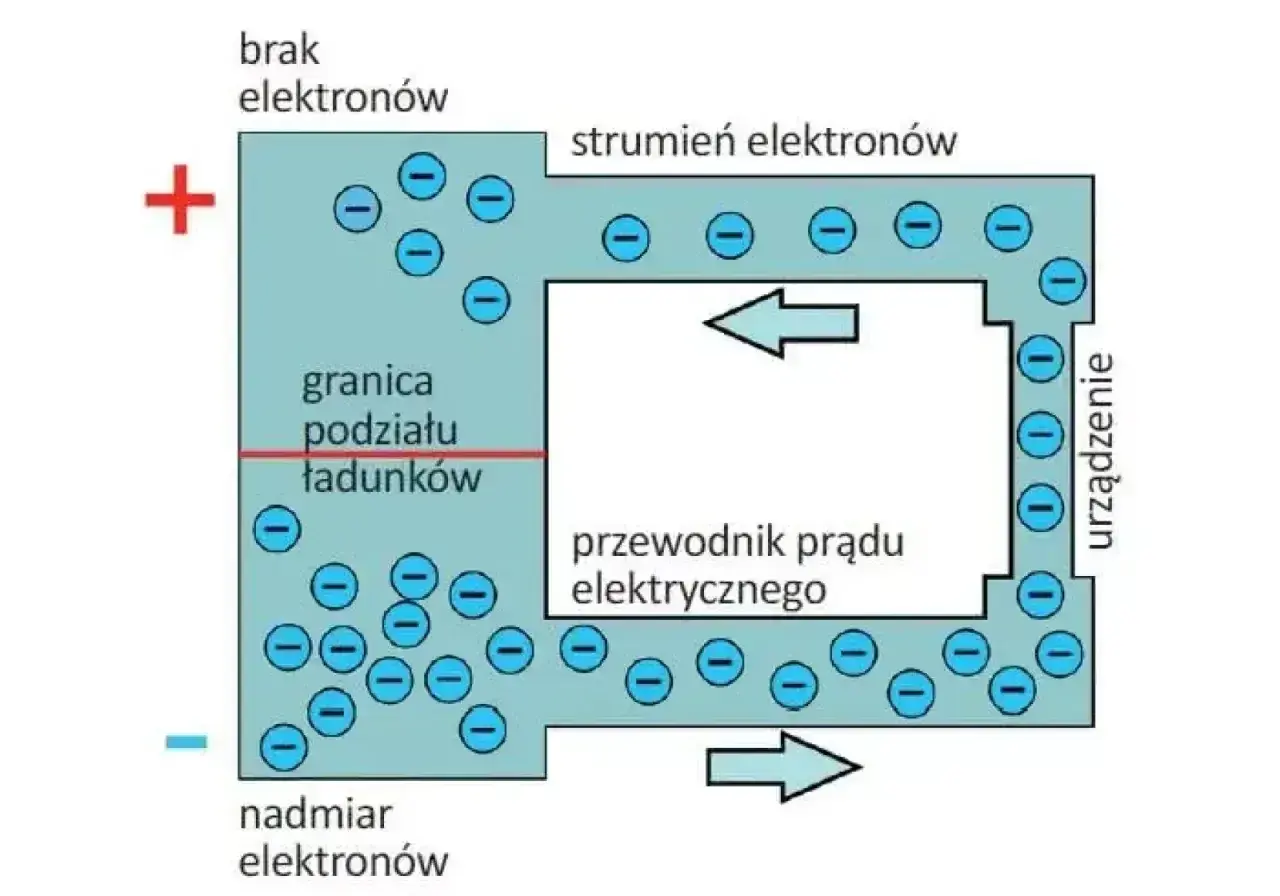

Ja patrzę na napięcie jak na różnicę energii między dwoma punktami układu. Jeśli przeniesienie ładunku o 1 kulomb wiąże się z energią 1 dżula, mówimy o 1 V. To dobra definicja, bo od razu pokazuje, że napięcie nie jest samym ruchem elektronów, tylko warunkiem, który ten ruch umożliwia.
W praktyce ważny jest też punkt odniesienia. W elektronice często korzystam z masy lub GND jako umownego „zera”, ale to nie jest żaden absolutny punkt świata, tylko techniczny kontekst pomiaru. Dzięki temu na schemacie jedna linia ma 0 V, inna 3,3 V, a jeszcze inna 12 V i wszystko nadal składa się w logiczny obwód.
Właśnie tu rodzi się najczęstsze nieporozumienie: napięcie nie „płynie”, płynie prąd. Gdy już rozdzielę te pojęcia, łatwiej przejść do pytania, jak napięcie wpływa na sam przepływ ładunku i na obciążenie elementów.
Jak napięcie współpracuje z prądem i oporem
W codziennej pracy najczęściej wracam do prawa Ohma: U = I · R. Jeśli opór pozostaje taki sam, wyższe napięcie daje większy prąd. Jeśli napięcie jest stałe, większy opór ogranicza przepływ. To właśnie dlatego ten sam zasilacz może być idealny dla jednego modułu, a dla innego już zupełnie nieodpowiedni.
Prosty przykład pokazuje to lepiej niż teoria. Rezystor 1 kΩ zasilany napięciem 5 V pobiera około 5 mA, a przy 12 V już około 12 mA. Różnica wydaje się mała, ale dla układów LED, sterowników albo delikatnej logiki cyfrowej to często granica między normalną pracą a przeciążeniem.
Patrzę też na moc, bo ona przekłada się na temperaturę i trwałość. Zależność P = U · I mówi jasno: przy 12 V i 2 A mam 24 W, a to zupełnie inna skala niż przy niskim poborze. Właśnie dlatego napięcie dobieram nie tylko do tego, czy urządzenie się uruchomi, ale też do tego, czy będzie pracowało stabilnie przez dłuższy czas.
Gdy te zależności są jasne, sensowniejsze staje się mierzenie napięcia w realnym układzie, a nie tylko patrzenie na nadruk na zasilaczu.
Jak mierzę napięcie multimetrem bez typowych pomyłek
Do pomiaru używam multimetru ustawionego zgodnie z rodzajem źródła: DCV dla baterii, akumulatorów i większości układów elektronicznych oraz ACV dla sieci i transformatorów. Czerwony przewód wkładam do gniazda V, czarny do COM, a sam pomiar wykonuję równolegle do badanego elementu. To ważne: woltomierza nie włącza się w szereg.
Jeśli nie znam spodziewanej wartości, zaczynam od wyższego zakresu. W typowym multimetrze wejście pomiarowe ma często około 10 MΩ, więc sam przyrząd nie powinien wyraźnie obciążać układu. To właśnie dlatego napięcie mogę odczytać bez istotnego wpływu na pracę większości obwodów.
- Nie myl pomiaru napięcia z pomiarem prądu, bo to najszybsza droga do uszkodzenia bezpiecznika w mierniku.
- Nie wybieraj trybu AC, gdy mierzysz baterię, ani DC, gdy sprawdzasz sieć.
- Nie zakładaj, że zasilacz ma dobrą wartość tylko dlatego, że pokazuje ją bez obciążenia.
- Przy problematycznych układach sprawdzaj napięcie także podczas pracy, bo wtedy wychodzą spadki na kablu, wtyku albo samym źródle.
Jeśli pomiar jest poprawny, a układ nadal działa źle, zwykle problem leży nie w samym odczycie, tylko w tym, jakie napięcia są w elektronice naprawdę potrzebne.
Jakie wartości spotykam w elektronice na co dzień
Najbardziej użyteczne są przykłady z życia. W urządzeniach elektronicznych nie ma jednej uniwersalnej wartości zasilania, tylko zestaw typowych poziomów, dopasowanych do mocy, sprawności i bezpieczeństwa całego układu. W sieci domowej w Polsce spotykam 230 V AC, ale już wewnątrz sprzętu ta energia jest zwykle zamieniana na kilka niższych napięć stałych.
| Napięcie | Gdzie je spotykam | Co to oznacza w praktyce |
|---|---|---|
| 1,5 V | Pojedyncza bateria AA lub AAA | Proste piloty, zegarki i drobna elektronika o małym poborze |
| 3,3 V | Logika mikrokontrolerów i moduły IoT | Niższy pobór mocy, ale mniejsza tolerancja na zakłócenia |
| 5 V | USB, starsze układy i akcesoria | Popularny standard, wygodny w testach i prototypach |
| 9 V | Kostki bateryjne i część czujników | Kompaktowe źródło, ale zwykle niewielka pojemność energii |
| 12 V | Paski LED, routery, kamery, akcesoria samochodowe | Dobry kompromis między stratami a wygodą zasilania |
| 19 V | Zasilacze laptopów | Często napięcie wejściowe, które potem jest redukowane wewnątrz |
| 24 V | Automatyka i część instalacji przemysłowych | Mniejsze straty na dłuższych przewodach i stabilna praca układów |
| 230 V AC | Gniazdko sieciowe | Napięcie sieciowe, które wymaga ostrożności i zwykle trafia do zasilacza |
Warto pamiętać, że przy prądzie przemiennym liczy się wartość skuteczna, a nie szczyt sinusoidy. Dlatego 230 V AC to wartość użyteczna, a nie maksymalna chwilowa; rzeczywisty szczyt jest wyższy. W elektronice cyfrowej niemal zawsze kończy się to i tak na napięciu stałym, bo układom logicznym i scalakom zależy na stabilności, a nie na samej obecności energii z sieci.
Gdy już widzę typowe poziomy, dużo łatwiej ocenić, co dzieje się, kiedy zasilanie nie pasuje do wymagań urządzenia.
Co robić, gdy zasilanie nie pasuje do urządzenia
Niedopasowane napięcie bardzo często daje objawy, które wyglądają jak awaria płyty głównej, baterii albo samego modułu. Ja zwykle rozbijam taki przypadek na cztery scenariusze, bo każdy z nich prowadzi do innego wniosku.
Gdy napięcie jest za niskie
Typowe objawy to restarty, brak startu, przygasające diody, zbyt wolne obroty silnika albo losowe błędy w logice cyfrowej. Często winny nie jest sam zasilacz, tylko spadek napięcia na przewodzie, zły styk we wtyku albo źródło, które pod obciążeniem nie trzyma deklarowanej wartości. W praktyce to jeden z najczęstszych powodów „dziwnych” usterek.
Gdy napięcie jest za wysokie
Tu ryzyko rośnie szybko. Zbyt wysokie zasilanie może przegrzać stabilizator, uszkodzić kondensatory, skrócić żywotność LED-ów albo zniszczyć układ od razu. Jeśli urządzenie oczekuje 5 V, a dostaje 12 V, margines błędu zwykle nie istnieje. Nawet jeśli sprzęt ruszy, to nie znaczy, że przetrwa dłuższą pracę.
Gdy pomylisz polaryzację albo typ prądu
W układach DC znaczenie ma plus i minus. Nie każdy sprzęt ma zabezpieczenie przed odwrotną polaryzacją, więc pomyłka potrafi skończyć się natychmiastowym uszkodzeniem. Podobnie jest z AC i DC: część urządzeń akceptuje oba typy dopiero po prostowaniu, ale wiele z nich oczekuje konkretnego rodzaju zasilania już na wejściu.
Przeczytaj również: Jak obliczyć opór elektryczny - Poznaj wzory i unikaj błędów?
Gdy zasilanie ma duże tętnienia
To przypadek mniej oczywisty, ale bardzo ważny. Napięcie może być nominalnie poprawne, a mimo to niestabilne. Tętnienia, czyli resztki składowej zmiennej na napięciu stałym, potrafią powodować zakłócenia audio, błędy komunikacji, restart mikrokontrolera albo niestabilną pracę czujników. Wtedy zwykle pomaga lepszy zasilacz, filtracja lub poprawa układu stabilizacji.
Kiedy umiem odróżnić te cztery sytuacje, diagnoza przestaje być zgadywaniem i zaczyna przypominać zwykłą checklistę techniczną.
Najkrótsza droga do poprawnej diagnozy zasilania
- Sprawdzam tabliczkę znamionową i instrukcję, zanim podłączę cokolwiek do zasilania.
- Porównuję nie tylko wartość napięcia, ale też typ zasilania, polaryzację i wymaganą wydajność prądową.
- Zostawiam 20-30% zapasu na prąd, jeśli zasilacz ma pracować długo lub przy zmiennym obciążeniu.
- Mierzę pod obciążeniem, bo napięcie „na pusto” potrafi wyglądać dobrze i nadal nie wystarczać w pracy.
- Jeśli układ zachowuje się niestabilnie, sprawdzam też przewód, wtyk, kondensatory filtrujące i spadki napięcia na połączeniach.
W praktyce największą różnicę robi nie sama liczba na etykiecie, lecz zgodność całego zestawu: napięcia, typu prądu, polaryzacji i zapasu mocy. Gdy te elementy się zgadzają, większość problemów z elektroniką przestaje wyglądać jak tajemnica, a zaczyna jak zwykły błąd zasilania.
